Miten lasketaan putken pinta-ala ja sen sisäpuoli

Todennäköisesti joudut käsittelemään putkilinjan pinta-alan ja sen sisäisen osan laskemisen ongelmaa. Tämä auttaa yleensä kaavaa, jota monet koulukurssit tuntevat, vaikkakin unohdettu. Tässä artikkelissa opitaan laskemaan putken pinta-ala ja sen halkaisija oikein.

Kaava sylinterin alueen ja sen läpi kulkevan nesteen tilavuuden laskemiseksi

Mitä on tiedettävä?

Alla tarkastellaan tilanteita, joissa nämä parametrit on aina otettava huomioon työssä:

  1. Kaava-alueen tuntemus on hyödyllinen laskettaessa lämmitetyn lattian tai lämmitysrekisterin lämmönsiirtoa.Tiedot voidaan saada kokonaispinta-alan perusteella, joka antaa huoneen lämpötilan ilmaa tietyn lämpötilan työväliaineesta.
  2. Toinen vaihtoehto on päinvastainen tilanne, joka on myös yleinen.. Erityisesti jos tarvitset laskea lämmön menetys putkilinjan koko pituudelta lämmityslaitteeseen. Kun lasketaan konvektorien, lämpöpatterien ja muiden laitteiden lukumäärä ja koko, opetus edellyttää, että tiedät tarkalleen, kuinka monta kaloria he voivat tuottaa. Tiedot määritetään ottamalla huomioon veden kuljetusputken pinta-ala.

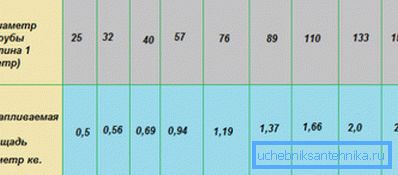

Kuvassa - lämmityksen laskenta 1 neliö. m neliö putken halkaisijan perusteella
  1. Jos osaat laskea putken pinta-alan, voit ostaa oikean määrän lämmöneristystä.. Lämmityslinjan pituus on hyvin usein kymmeniä kilometrejä, joten tarkat tiedot auttavat yrityksiä säästämään vaikuttavia varoja.

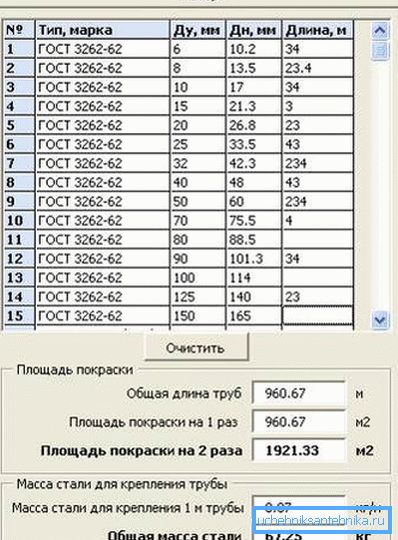

Laskinpinta-ala teräsputkesta maalaustöihin
  1. Toinen kohta - maalaus- tai korroosionestopinnoitteen hinta, jonka hinta on joskus vaikuttava. Tällöin tieto laskee tarkasti tarvittavan materiaalimäärän. Lisäksi epäsuorilla menetelmillä voidaan määrittää työn tekijöiden huolimattomuus, jos kustannus on 1 m2 pinnat kasvavat huomattavasti.
  2. Putkialueen (poikkileikkaus) laskeminen antaa sinulle mahdollisuuden selvittää maksimaalisen läpimenon. On tietysti mahdollista luoda heti selvästi suurempi halkaisija, mutta suurilla investoinneilla rakennustyömaalla tämä indikaattori on merkittävässä roolissa kustannusten ylittämisessä.

Vinkki: muista, että vaikka omakotitalossa, budjetin ylitykset putken asennuksessa ovat hieman enemmän askelta, mutta menetät lämpöhäviöistä, koska mitä suurempi kohteen pinta on, sitä enemmän lämpöä se antaa aikayksikköä kohti.

Älä unohda, että kun kuumavesisäiliö avautuu, vesijärjestelmän nesteen määrä jäähtyy tarkoituksettomasti. Putken suuri halkaisija kerää suuren määrän vettä, joka pysyy siinä, joten vietät enemmän lämpöä huoneen lämmittämiseen.

Vinkki: putken neliölaskuri löytyy verkkosivuiltamme sekä erikoistuneiden yritysten verkkosivuilta.

Miten poikkileikkaus lasketaan

  1. On tarpeen laskea ympyrän pinta-ala ja ottaa seinien paksuus pois.
  2. Kaava on seuraava: S =? (D / 2-N)2.D - halkaisija, N - seinämän paksuus.

Vinkki: älä unohda, että painevesiputkissa työväliaine täyttää koko tilavuuden. Painovoimanpoistojärjestelmässä virtaus kostuttaa pohjimmiltaan vain osan seinistä, joten putkella on vähemmän vastusta kuin täysin täytetyssä.

Jälkimmäisten hydraulisiin laskelmiin ja käyttöön otettiin käsite - elävä osa.

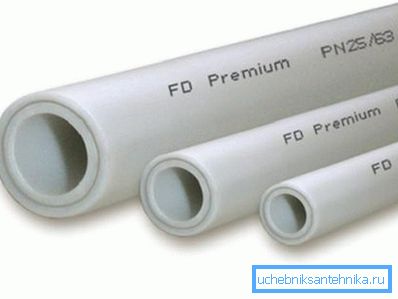

Vesijohtimen halkaisijan on täytettävä tavoitteensa.

Pinnan laskenta

Geometrinen ongelma, jonka tapasit usein luokassa, kun tarvitsitte tietää sylinterin pinta-alasta, mutta putki on mitä se on. Halutun luvun löytämiseksi sinun täytyy tietää sylinterin ympärysmitta ja korkeus (meidän tapauksessamme putkilinjan pituus).

Ympyrän pituus Formula - Lenv =? D, pinnat - S =? DL, jossa L on putken pituus, ja D on sen halkaisija.

Värjäystä varten voit käyttää tätä kaavaa suoraan, jos on tarpeen tehdä lämpöeristystöitä, materiaali tarvitsee hieman enemmän, koska sillä on paksuus. Lisäksi prosessin aikana mineraalivilla asetetaan jonkin verran päällekkäin kankaita.

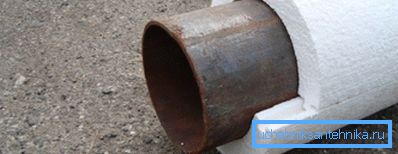

Terästuotteiden lämmittäminen omin käsin

Laske sisäpinta

Asiantuntijat eivät kysy - miksi sinun täytyy tietää tämä parametri? Asiantuntijat vastaavat - hydrodynaamisista laskelmista, jotta tiedetään, mikä alue on kosketuksissa veden kanssa putkien liikkumisen aikana.

Muovituotteiden sisäpinta ei kasaudu mineraalivarastoihin

Tähän parametriin liittyy useita niihin liittyviä vivahteita:

halkaisija Mitä suurempi se on, sitä pienempi on seinän karheus vaikuttaa nesteen liikkumiseen. Jos putkilinjalla on suuri halkaisija ja sen pituus on pieni, putken vastus voidaan jättää huomiotta.
karheus Tämä parametri on erittäin tärkeä hydrodynaamisissa laskelmissa. Esimerkiksi vesiputken sisällä olevalla ruosteisella teräksellä ja sileällä polypropeenilla on erilainen vaikutus työnesteen nopeuteen.
Sisäisen halkaisijan pysyvyys Teräs- ja valurautatuotteet muuttavat sisäistä aluettaan ajan kuluessa korroosion ja mineraaliesiintymien vuoksi. Tämän vuoksi virtauskanava on pienentynyt.

Vinkki: älä unohda, että kylmän veden teräksinen vesihuolto vähentää lähes 10-vuotisen tiheyden lähes kahdella vuodella.

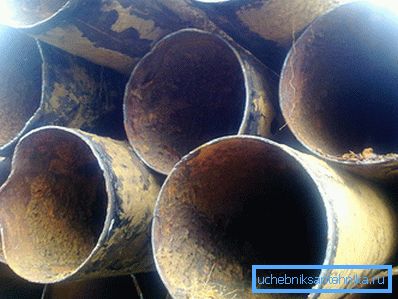

Sisäpinnan korroosio vähentää työnesteen kulkua.

Tässä tapauksessa laskentakaava on S = a (D-2N) L, jossa N on seinämän paksuus, L on putkilinjan pituus, ja D on sen halkaisija.

johtopäätös

Tässä artikkelissa sallittiin vain päivittää kaavat, jotka antavat käsityksen siitä, miten putken ja sen pinnan pinta-ala lasketaan. Kummallista kyllä, mutta tämä tieto auttaa usein ratkaisemaan uusia ongelmia kodin korjauksen aikana. Tämän artikkelin video auttaa sinua löytämään lisätietoja tästä aiheesta.
