Miten kupariputket liitetään

Teknologian kehityksestä ja polymeerien käytön suosiosta huolimatta metallia käytetään onnistuneesti vesijohto- ja lämmitysjärjestelmien putkistojen valmistuksessa. Näihin tarkoituksiin käytetään yleisesti terästä, messinkiä ja kuparia. Jälkimmäisellä on erinomainen korroosionkestävyys, mekaaninen lujuus ja kestävyys korkeisiin lämpötiloihin ja paineisiin. Tästä huolimatta tämän materiaalin korkeista kustannuksista huolimatta sen käyttö on täysin perusteltu.

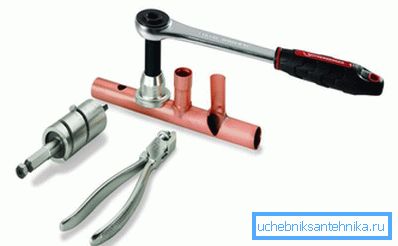

Ennen kupariputkien liittämistä on päätettävä, tehdäänkö se juottamalla tai ilman.

Juotosliitäntä

Yksi ensimmäisistä vaihtoehdoista on harkita putkien liittämistä juottamiseen. On huomattava, että kupariputkien juottamiseen on kaksi tapaa - tämä on matalan lämpötilan ja korkean lämpötilan menetelmä. Koska se on helppo arvata, niiden välinen ero on siinä lämpötilassa, jossa juottaminen tapahtuu. Alhaisissa lämpötiloissa elementit kuumennetaan 300 ° C: seen ja käytetään juotoksia, joilla on alhainen sulamispiste. Korkean lämpötilan juottamista käytetään sellaisten järjestelmien asentamiseen, joilla on huomattavia kuormituksia, esimerkiksi teollisuudessa tämän tekniikan käyttö yksityistarkoituksiin on epäkäytännöllistä.

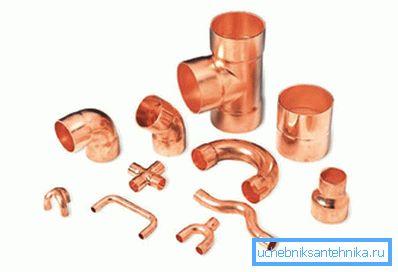

Kun kupariputket liitetään juottamalla, käytetään yleensä liitoselementtejä, joita kutsutaan liittimiksi, tina-pohjaisiksi juotoksiksi ja vuoksiksi. Putkien liitäntäprosessi on seuraava.

• Ensin täytyy leikata halutun kokoiset putket. Tässä tapauksessa on välttämätöntä huolehtia ja harkita itse asennuksen kokoa.
• Liitettävien putkien päät on tarkastettava huolellisesti, jotta esiintyy erilaisia ​​vikoja, kuten halkeamia, lastuja tai särmiä. Niiden läsnäolo ei ole hyväksyttävää, koska se voi vaikuttaa yhteyden tiiviyteen, joten havaitsemisen yhteydessä kaikki viat on poistettava.
• Jos putken päät ovat kunnossa, voit siirtyä yhteyteen. On huomattava, että on olemassa useita liitäntävaihtoehtoja, esimerkiksi sinun täytyy kytkeä useampi kuin kaksi eri halkaisijaltaan olevaa putkea tai putkea, joten liitokset on valittava tarkoitukseen sopiviksi.
• Putken pää ja liitoselementin sisäosa käsitellään käyttäen fluxia - erityistä koostumusta, joka toimii rasvanpoistajana ja valmistelee pintaa vahvemmaksi yhteydeksi.

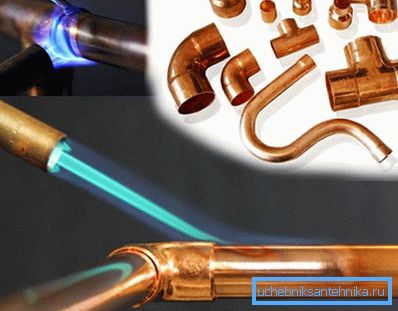

• Tämän jälkeen putken pää työnnetään sovittimeen ja lämmitetään. Asennus on valittu siten, että sen halkaisija on 1–1,5 mm suurempi kuin putken halkaisija. Putket kuumennetaan kaasupolttimella. Liitettyjen elementtien välinen tila on täynnä sulavaa juotetta. Nykyaikaiset markkinat tarjoavat erilaisia ​​käyttövalmiita valmiita juotoksia, joten tässä ei pitäisi olla ongelmia.
• Kun juotos on jakautunut tasaisesti koko kehän ympäri, liitettävät osat on jätettävä, kunnes juotos on jähmettynyt, jolloin muodostuu kiinteä liitos.
• Viimeisenä askeleena tulisi olla yhteys, eli vesi on käynnistettävä. Näin ollen ei ole pelkästään tarkistusta, vaan myös sellaisten fluxitähteiden poistamista, jotka voivat jäädä putkien sisäpinnalle, mikä ei ole toivottavaa, koska se voi aiheuttaa korroosiota.

Juotumaton yhteys

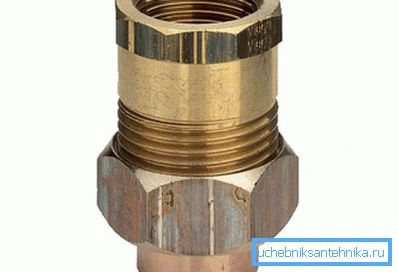

On myös huomattava, että huolimatta siitä, että kupariputkien liittäminen juottamalla on useimmissa tapauksissa luotettavin ja tarkoituksenmukaisin, on aikoja, jolloin juottaminen ei ole mahdollista, ja tällaisissa tapauksissa voit käyttää liittämistä ilman juottamista erikoisvarusteilla. Niiden toimintaperiaate perustuu kierteen liitännästä aiheutuvaan kiristystehoon. Yhteysprosessi on seuraava.

• Ensinnäkin asennus, joka yleensä koostuu kahdesta osasta, on purettava.
• Yksi osista laitetaan putkeen. Tarkemmin sanottuna pannaan mutteri ja kiristysrengas.
• Tämän jälkeen putki työnnetään liittimen sisään ja mutteri kiristetään kierteellä.

Yleensä liitos on kiinnitetty tällaisiin liitäntöihin tiukasti, minkä mukaisesti kaikki työt on suoritettava.

Vihje! Putkien liittäminen tällä tavalla ei ole riittävän luotettava, joten jopa pienimmätkin vääristymät yhteydessä sekä teknologian rikkominen eivät ole hyväksyttäviä. Jotta kierteitetyn liitoksen tiiviys saavutettaisiin, se voidaan tiivistää erityisillä kierteillä, ja on mahdotonta hyväksyä, että ylimääräinen pääsee putken sisään, koska tämä voi estää veden vapaata kulkua.

Riippumatta siitä, millä menetelmällä yhteys ei ole valittu, työ on suoritettava useiden yleisten sääntöjen mukaisesti:

• Liitäntää varten on käytettävä samasta metallista valmistettuja putkia. Jos haluat liittää kupariputken johonkin muuhun, sinun on valittava sopiva menetelmä. Esimerkiksi juottaminen ei sovi kuparin ja PVC-putkien liittämiseen.
• Jos sen on tarkoitus liittää kupari- ja teräsputket, teräksen on oltava kuparin edessä.
• Kiinnitä kierteiset liitännät varovasti, varsinkin jos käytetään ohutseinäisiä putkia.
• Jotta juotteen määrää ei voitu sekoittaa, langan pituus tulisi ottaa yhtä suureksi kuin putken ympärysmitta.
• Putkien lämmitykseen on parasta käyttää erityistä poltinta. Tavanomaisen puhalluslaitteen käyttö on periaatteessa sallittua, mutta on olemassa vaara, että liitos ylikuumenee, mikä vaikeuttaa työtä.
• Kupariputket ovat materiaalisesta näkökulmasta hieman kalliita, joten ennen työn aloittamista on suositeltavaa tehdä alustavia laskelmia materiaalin määrästä. Ei pidä unohtaa, että liitoselementeillä on myös tiettyjä ulottuvuuksia, jotka on myös otettava huomioon.

Yhteenvetona voidaan todeta, että kupariputkien liittäminen ei ole teknisesti hyvin monimutkaista, mutta ensimmäistä kertaa saattaa olla vaikeuksia. Jotta saat parhaan kuvan prosessista, voit kuulla ammattilaisia ​​tai ainakin katsoa videon tästä aiheesta.
