Miten käytetään alumiiniputkea

Nykyään alumiinimetalli on rakentamismarkkinoilla ollut melko suuri kapealla, tämä on maatalous, teollisuuden tuotanto ja tasainen muotoilu. Kaiken kaikkiaan viimeinen paikka ei ole suorakulmainen, pyöreä ja neliön muotoinen putki, joka on valmistettu alumiinista.

Tämä ei-rautametalli ja sen seokset ovat niin suosittuja, koska niillä on suuri korroosionkestävyys, lujuus, sitkeys, alhainen tiheys, kestävyys magnetoitumiselle ja alhainen ominaispaino.

Neliön ja suorakaiteen muotoinen alumiiniprofiili

Seuraavassa kiinnitämme enemmän huomiota tällaisen profiilin laatuun, sen ominaisuuksiin, sovellukseen sekä näyttämään videon tässä artikkelissa.

Profiilin esittely

Parametrit: leveys / korkeus / seinän paksuus (mm) Pinnoite: Anodi 15 mikronia Pituus (m) Paino metriä kohti (kg)
100x20x2,0 - 3.0 1.21
20x10x1,5 + 6.0 0,219
20x10x1 + - 3,0-6,0 0,15
24,4x189x1,2 + - 3,0-6,0 0,253
30x18x1,5 - 6.0 0363
30x20x1,5 + 6.0 0382
30x20x1,5 - 6.0 0382
30x20x2,0 + 6.0 0495
30x20x2,0 - 6.0 0495
30x20x2,0 + - 3,0-6,0 0,5
40201,2 R3 + - 3,0-6,0 0362
40x20x2,0 + - 3,0-6,0 0,607
40x20x2,0 - 6.0 0,607
40x20x2,0 + 6.0 0,607
40x20x2,0 R1,6 + - 3,0-6,0 0,599
5030h2o0 + 6.0 0,824
50x30x2,5 + - 3,0-6,0 1016
50x20x2,0 + - 6.0 0,71
50x30x2,0 + - 6.0 0,824
60x30x2,0 + 6.0 0,932
60x40x3,5 + 6.0 1.8
60x40x3,5 - 6.0 1.8
80x20x2,0 + 6.0 1,04
80x40x2,0 - 6.0 1248
80x40x2,0 + 6.0 1256
80x40x2,0 + - 3,0-6,0 1256

AD31T5-metalliseosprofiilipöytä

Alumiiniseokset ja niiden fysikaaliset ominaisuudet

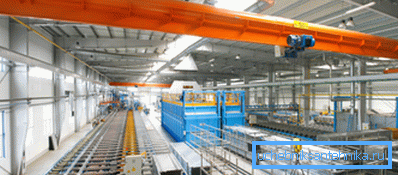

Valssaamo

Huom. Niiden fysikaalisissa ominaisuuksissa olevat seokset eivät eroa puhtaasta metallista, mutta niiden hinta alenee, joten niiden profiilin tuotanto on kannattavampaa ja käytännöllisempää.

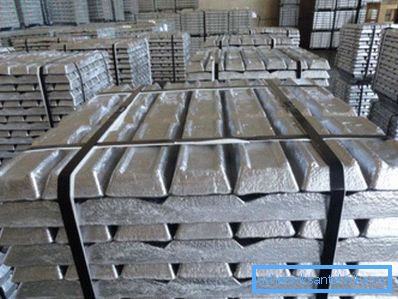

Alumiiniharkot
  • Doping ei siis vaikuta leikkausmoduuliin ja elastisuuteen, esimerkiksi duralumiinilla L16T on lähes sama elastisuus Al: AS: n kanssa (E = 7100 kgf / mm2). Seoksen saanto- lujuus on kuitenkin useita suuruusluokkaa korkeampi kuin puhtaan Al: n, joten seoksia voidaan käyttää rakentamaan rakennusmateriaaleja, joilla on erilaiset kuormitustasot. Tämä pätee myös minkä tahansa kokoonpanon profiileihin ja mihin tahansa osaan, esimerkiksi 20x20 mm, 4040 mm, 2040 mm ja niin edelleen. (Katso myös artikkeli Arbor profiiliputkesta: ominaisuudet.)
  • Jos puhdas AL on hyvin muovinen ja sen venyttäminen kriittiseen tilaan, eli ennen rikkomista, voi olla 40-50%, mutta sen lujuus on vain 60-70 MPa, mikä on äärimmäisen pieni rakennustuotteiden käyttöön rakentamisessa. Mutta seokset ovat jo paljon vahvempia ja tällöin materiaalin plastisuus voi pienentyä, mutta vetolujuus nousee 2: stä 5: een, ja tämä riittää niin, että tällaisesta profiilista tulee toivottava osa rakennustyömailla. Lisäksi materiaalilla on erittäin korkea sähkö- ja lämmönjohtavuus - ei-rautametallien keskuudessa tällaiset indikaattorit ovat korkeampia vain hopeaa ja kultaa varten.

Huom. Rakennusmarkkinoiden kysynnän eniten ovat 6xxx-sarjan seokset - noin 75% kokonaistavoitteesta. Suosituimmat tuotemerkit ovat 6060 (6063) - AD31 ja 6061 - AD33, 6005 ja 6082 (AD35) sekä 1050 (AD0), 2017 (D1), 2014 (AK8), 2024 (D16), 3003 (AMts), 5083 (AMg4,5), 6101, 7005 (1915) ja 7075.

Profiilien luokittelu

Huom. Yleisesti ottaen alumiiniprofiili merkitsee ekstrudoituja elementtejä, mutta niiden lisäksi on myös valettu tuotanto.

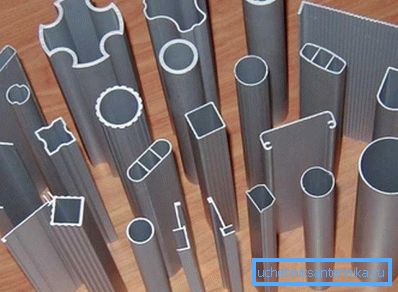

Kuva poikkileikkauksen kokoonpanomuutoksista

Valittaessa alumiiniprofiilia rakentamisessa on otettava huomioon paitsi sen mitat, myös sen tekniset ominaisuudet, jos tämä ei ole vain koriste-elementti, joka on yksinkertaisesti oltava houkutteleva ja miellyttävä silmään.

Kuitenkin alumiiniseos laakerirakenteille määräytyy useiden parametrien, kuten vetolujuuden ja sitkeyden, suhteellisen kaventumisen, sitkeyden, syövyttävyyden, sähkönjohtavuuden, lämmönkestävyyden ja kovettumisen ja lämpökäsittelyn mukaan. Kun tuotteita myydään myymälässä, tällaisten tuotteiden mukana tulee olla valmistajan antamat ohjeet, joissa kaikki nämä tiedot on ilmoitettu.

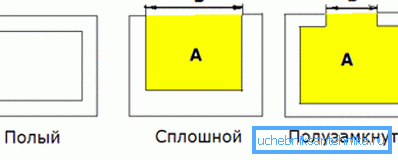

Profiilityypit

Koko alumiiniprofiilivalikoima erottuu GOST 22233-2001: n, EN 755-9: n ja EN 12020-2: n mukaisesti, jossa se on jaettu onttoihin, kiinteisiin, C-muotoisiin, U-muotoisiin muunnelmiin sekä profiileihin, joissa pää on auki .

Onttoihin tuotteisiin ovat siis näytteet, joissa on ainakin yksi onkalo, joka on suljettu poikkileikkauksena, kun taas kiinteät suljetut ontelot eivät ole lainkaan. Mutta avoin pää voi olla kussakin näistä tyypeistä, sekä ontto että kiinteä, kuten ylemmästä kuvasta voidaan nähdä.

Ontto versio voi myös sisältää puoliksi auki olevia tai puoliksi suljettuja onteloita, mutta niitä kutsutaan tavallisesti niin puoliksi auki tai puoliksi suljettaviksi. Tällöin ontelo suljetaan vain osittain, esimerkiksi alumiinimainen suorakaiteen muotoinen putki (neliö, pyöreä), jossa sisäänkäynti on vain toisella puolella.

Onttojen ja puolisuljettujen mallien valmistuksessa käytetään kolmea tyyppistä matriisia - silta (silta), aukko (porausreikä) ja rajat (hämähäkki). Tällaisen valmistuksen erityispiirteitä voidaan kutsua yhden tai useamman hitsin läsnäoloksi, jotka on muodostettu metallin juoksevuuden vuoksi, joka sijaitsee karaa tukevissa silloissa.

Kun metalli kulkee sillan läpi erikoiskammiossa korkean paineen ja korkean lämpötilan takia, se hitsataan uudelleen, mutta jatkuvaa profiilia varten kiinteät levyt painetaan.

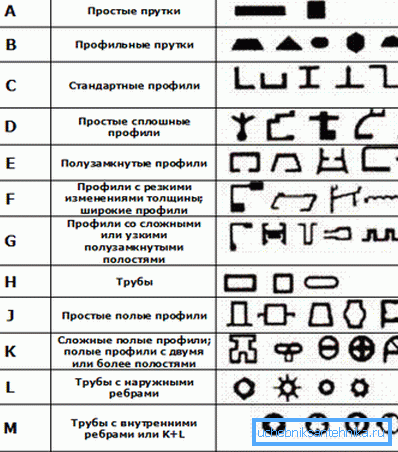

Vaikeusluokat

Ylemmässä taulukossa näet erilaisten suulakepuristettujen profiilien luokittelun niiden valmistuksen monimutkaisuuden asteen mukaan. Kaikki luokat on järjestetty nousevaan järjestykseen, jossa A on yksinkertaisin vaihtoehto ja N on vaikein. (Katso myös artikkeli Porras profiiliputkesta: ominaisuudet.)

johtopäätös

Yhteenvetona voidaan todeta, että jos haluat koota alumiiniprofiilirakenteen omin käsin, se on kestävin monimutkaisuusluokan kasvun mukaisesti. Tietenkin tämä lisää materiaalin kustannuksia, mutta tästä ei voi päästä mihinkään.
