Miten juottaa kupariputket

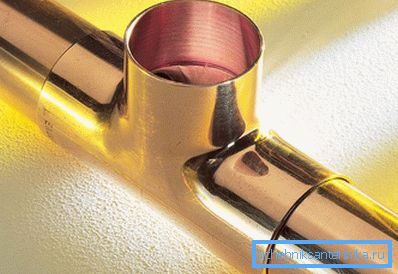

Kuparimateriaaleista ja niiden seoksista valmistetut putkituotteet eivät ole olleet uudenaikaisia ​​lämmitysjärjestelmissämme pitkään; Lisäksi ne löytyvät nykyään yhä enemmän nykyaikaisista asuinrakennusten ja teollisuusyritysten vesijohto- ja kaasuvarauslinjoista. Näitä luotettavia ja muovituotteita käytetään nykyään laajalti nykyaikaisissa ilmastointilaitteissa ja eri profiileissa olevissa jäähdytysyksiköissä.

Kaikki tämä riittää, kun haluamme oppia muodostamaan pysyviä niveliä samankaltaisista tuotteista tai pikemminkin tutustumaan siihen, miten kupariputket juotetaan kotimaassa. Tosiasia on, että tunnetut kupariputkien liittämistekniikat on käytetty pitkään, ja ne viittaavat erityisen sulan sideaineen tai juotteen viemiseen kosketusvyöhykkeeseen. Erityisen tärkeää on tietää, kun kupariputkien juottamisprosessi hallitaan, että luotettava hitsausyhteys saadaan yleensä vain silloin, kun juotteen sulamispiste on juuri hitsattavien putkien sulamispisteen alapuolella.

Huomaamme myös, että korkealaatuinen ja luotettava kupariputkien juottaminen omilla käsillään edellyttää urakoitsijan erityistä varovaisuutta hitsattavien tuotteiden ja tiettyjen teoreettisten koulutusten yhteydessä.

Hitsattujen kupariliitosten edut

Puhumattakaan artikkelissamme ja todisteita, jotka vahvistavat edelleen hitsattujen menetelmien avulla saatujen kuparirakenteiden kiistaton etu. Tällaiset maininnat lisäävät vain tuotteiden kasvavaa kysyntää, jotka erottuvat kokonaisuudessaan melko ainutlaatuisilla ominaisuuksilla:

• hitsattujen kuparituotteiden kestävyys ja lujuus;
• kuparimateriaalin saatavuus ja käsittelyn helppous;
• mahdollisuus valita hitsauskontaktin muodostamisen edellytykset (säätämällä hitsaustilaa).

Lisäksi uusimpien hitsaustekniikoiden avulla voit säästää tällaisiin pakollisiin kokoonpano-osiin vakiosovittimina ja -liittiminä, mikä vähentää merkittävästi hitsattujen lämmitysputkien valmistuskustannuksia.

Kupariputken juottamismenetelmät ja käytetyt työkalut

Erilaisia ​​halkaisijoita sisältävien pylväiden hitsaukseen liittyviä erityistoimia käytettäessä käytetään useimmin seuraavia lämpötilajärjestelmiä:

1. Korkean lämpötilan tila, jossa sulatusvyöhykkeen lämpölämmitys on 900 astetta, käytetään aihioihin merkittävissä kuormituksissa.
2. Alhaisen lämpötilan hoitomuoto, jota harjoitetaan useimmiten jokapäiväisessä elämässä ja jonka lämpötila kontaktialueella on jopa 450 astetta.

Nivelputkien helpoksi kiinnittämiseksi juottamisprosessin aikana saatat tarvita seuraavan työkalun:

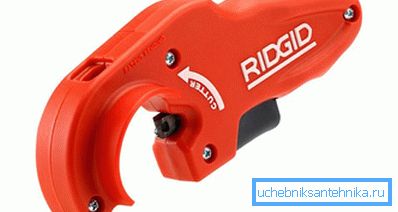

• Erityinen putkileikkuri, joka takaa työkappaleen tasaisen leikkauksen suunniteltua hitsausta varten.
• Leikkausvalmistustyökalu (mukaan lukien poistaminen).
• Erityinen laajennusmekanismi, jota käytetään piikkipaikan valmistamiseen syvyyteen, joka on suunnilleen sama kuin hitsattujen aihioiden halkaisija.

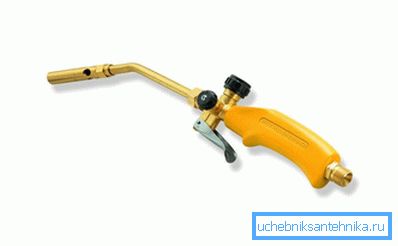

• Ja lopuksi itse hitsauslaite tai kaasupoltin, jota käytetään suoraan kupariliitosten hitsaukseen.

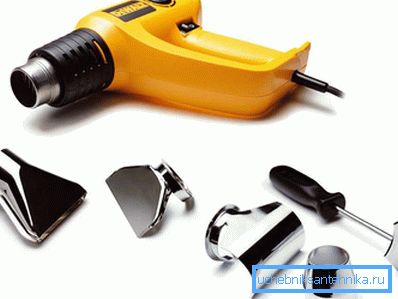

Tämän lisäksi tarvitset varmasti rakennuksen lämpökuivurin, jonka kautta on mahdollista lämmittää aihioiden liitoskohdat 650 asteeseen (käytetään pääasiassa matalassulattavien juotosten kanssa).

Tällaisen lämmityshitsauslaitteen läsnäolo nykyisessä työkalupakissa antaa sen omistajalle mahdollisuuden säätää helposti hitsausvyöhykkeen lämpötilaa sekä ylläpitää sitä optimaalisella tasolla. Lisäksi laaja valikoima vaihdettavia suuttimia, jotka sisältyvät hitsauslaitteen työryhmään, antavat sinulle mahdollisuuden ohjata kuumennetun ilman virta mihin tahansa sopivaan paikkaan.

Kuparikappaleiden juottamiseen käytetyt materiaalit

Ennen lämmitysputkien juottamista omiin käsiinsä, jokaisen esiintyjän on yksinkertaisesti perehdyttävä perusteellisesti lämpö- juotteina käytettäviin työmateriaaleihin. Lisäksi hän varmasti pitäisi olla tietoinen siitä, että kaikki nämä materiaalit refractoriness ominaispiirteiden mukaan on jaettu koviin ja pehmeisiin juotokappaleisiin.

juotoksissa

Niin sanotut korkean tulenkestävyyden juotokset muistuttavat ulospäin pitkänomaisia, mielivaltaisia ​​profiileja, ja niitä käytetään tavallisesti kuumennettaessa metallia juottovyöhykkeellä maksimilämpötilaan (jopa 900 astetta). Tällaiset lämpötilat tarjoavat korkealaatuisen ja luotettavan juotetun kosketuksen.

Vihje! Tällaisia ​​juotemateriaaleja käytetään pääasiassa vastuullisten toimituslinjojen korjaus- ja kunnostustöissä tai teollisuuden ilmastointilaitteiden ja erikoisjäähdytyslaitteiden korjauksessa.

Tyypillisimpiä tämän luokan juotoskappaleiden edustajia ovat itsestään virtaavat kuparifosforikoostumukset, joissa on laaja valikoima lisäaineita (kuten Cu94 P6 ja Cu92 P6 Ag2). 6% hopea tai fosfori, joka on lähes näkymätön silmälle, mahdollistaa tämäntyyppisen juotoksen sulamislämpötilan alentamisen jopa 750 asteeseen. Tämä olettaa, että käytettyjen materiaalien todellinen laajenemisnopeus vastaa lähes täsmälleen kuparin paisuntakykyä, mikä mahdollistaa voimakkaan ja luotettavan yhteyden saamisen.

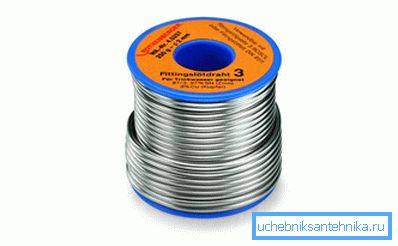

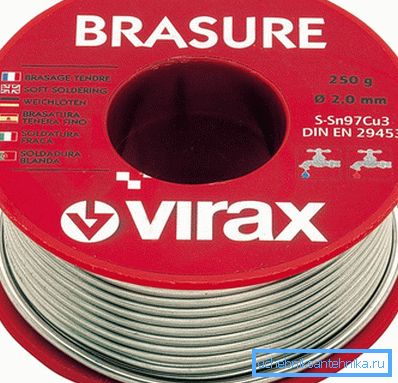

Juotokset, joita yleisesti kutsutaan ”pehmeiksi”, saivat nimensä, koska niitä käytetään elinolosuhteissa tuotettujen kupariputkien alhaisen lämpötilan käsittelyssä. Ne valmistetaan pääsääntöisesti melko ohuiden lankojen muodossa, ja ne on kehitetty sellaisten suosittujen kemikaalien, kuten lyijyn, tinan, sinkin tai niiden kaikkien tuntemien seosten perusteella.

vuot

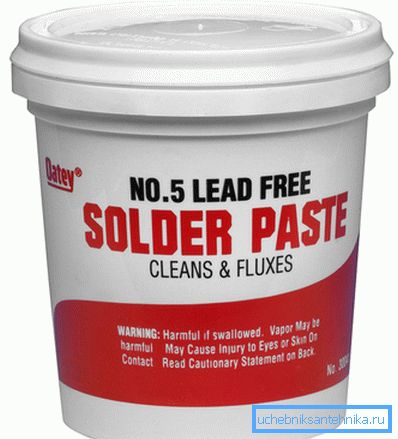

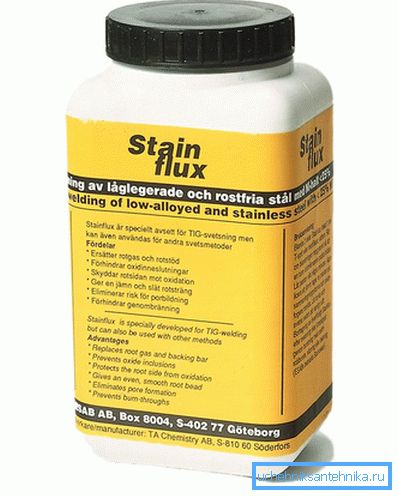

Jotta voitaisiin yksinkertaistaa kupariputkien juottamista omin käsin, käytetään usein erityisiä pastamaisia ​​tai jopa nestemäisiä koostumuksia (niitä kutsutaan myös fluxeiksi). On tärkeää huomata, että toiminnan onnistuminen tai epäonnistuminen voi usein riippua yhden tai toisen virran asianmukaisesta valinnasta.

Kuten juotokset, myös harkitsemamme materiaalit jaetaan tavallisesti matalan lämpötilan reagensseihin (jopa 450 astetta) ja korkean lämpötilan kemiallisiin komponentteihin, joita käytetään juottamiseen yli 450 astetta.

Tällaisia ​​kemiallisia koostumuksia käytetään seuraaviin tarkoituksiin:

• edistää juottoalueen puhdistamista haitallisista oksideista;
• suojaa työaluetta hapen sisäänpääsystä aina ympäristöön;
• muodostavat suotuisat olosuhteet juotoskoostumuksen tasaiselle jakautumiselle juotospisteissä;
• parantaa juottamistuotteiden laatua.

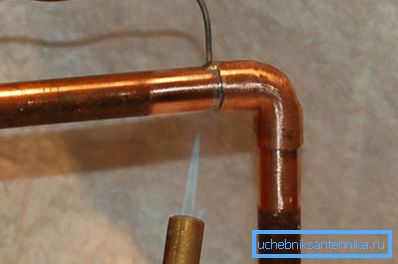

Työprosessissa haluttuun lämpötilaan kuumennettu juotos leviää tasaisesti juotettaviin osiin, jolloin muodostuu luotettava yhteys. Jäähdytyskontaktin jäähdytyksen jälkeen käsittelyalueelta kaikki ylimääräinen virtaus poistetaan yksinkertaisesti.

video

Tämä video on tarkoitettu pehmeisiin juotteisiin tarkoitettuihin juotosputkiin:
