Miten juottaa kupariputket: korkealaatuinen tekniikka

Modernien muoviputkien suosiosta huolimatta kupari ei luovuta asemiaan. Tämän materiaalin fysikaaliset ja kemialliset ominaisuudet, monipuolisuus ja kestävyys tekevät siitä sopivan mihin tahansa huoneeseen, ja lämmin väri elävöittää normaalia huonetta. Kun olet oppinut kupariputkien juottamisen teoreettiset perussäännöt, jopa kokemuksen puuttuessa, voit luottavaisesti aloittaa itsenäisen toiminnan.

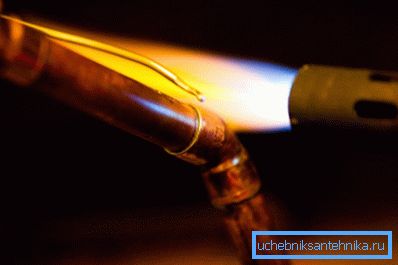

Kupariputkijuottaminen

Kupariputkien edut

Muovin hylkääminen ja valinnan tekeminen kuparijärjestelmän hyväksi voi varmasti menettää rahaa, mutta myös vakuuttaa mahdollisista ongelmista. He ovat harvoja, mutta kaikki tapahtuu ensimmäistä kertaa. Kupariputkistot kestävät auringonvalon kielteisiä vaikutuksia, pitkät osat eivät johda korkeista lämpötiloista eivätkä repeydy matalista, joita ei voida sanoa muovista (katso myös artikkeli Laitteet kupariputkien juottamiseen: analysoimme ominaisuudet).

Kupariputkien valmistuksessa on kolme vaihtoehtoa: kiinteä, puolikiinteä ja pehmeä (merkitty vastaavasti R 290, R 250, R 220). Kovuus tarkoittaa vastuksen rikkoutumista. Laitteen lämmitysjärjestelmä tai talon putkisto on käytännöllinen ja kätevä työskennellä viimeksi mainitun kanssa.

Ne kestävät helposti vakiopaineen kotimaisissa putkilinjoissa ja veden lämpötilan 95 ° C. Pehmeät putket ovat erittäin joustavia ja ne voidaan helposti taivuttaa useammin useampien varusteiden avulla, mikä voi olla alkuperäinen ja odottamaton muotoiluelementti.

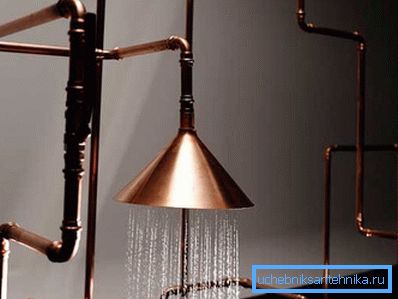

Kuva näyttää putkien rohkeita käyrät, jotka luovat surrealistisen vaikutelman.

Oletko jo ostanut materiaalit?

Jatkuvan työnkulun tarjoaminen mahdollistaa tarvittavat työkalut ja materiaalit:

  • teräsharja tai hankauslevy putken ulkopinnan ja sisäosan asennusta varten;
  • juoksupasta (myydään valmiina) ja harja levitettäväksi;
  • rätit ylimääräisen vuon poistamiseksi;
  • juote (valmistettu 3 mm: n pituisina tangoina);
Juotos juottamiseen
  • putkileikkuri;
  • Faskosnymator tai reamer, jos joudut vielä leikkaamaan metallilevyn tai sahan palan ja muodostuu paljon purseita;
  • tangot ja kalibrointiholkit;
  • varusteet;
  • laajennin (kellonmuotoisessa yhteydessä);
  • lämmityslaitteet (kupariputkien juottaminen).

Juotostekniikka

Riippumatta siitä, mitä käytetään lämmitykseen (soihtu tai sähköjuotin), toimintajärjestys pysyy aina samana.

On suositeltavaa työskennellä seuraavassa järjestyksessä:

  • leikkaa putki halutun pituisiksi paloiksi;
  • puhdista päät;
  • levitä;
  • lämmittämällä liitos hitsattavaksi juotokseksi;
  • Anna yhdisteen jäähtyä.

Me juotamme turvallisesti - saamme kauniita tuloksia

Kun juottaminen herättää kysymyksen, ehkä kaikkein pakottavin argumentti on turvallisuuden ja mukavuuden kysymys. Avotulella toimivat polttimet toimivat korkeissa lämpötiloissa jopa 1000 ° C: een, mikä liittyy lisääntyneeseen vaaraan: syttyviin esineisiin, haihtuviin kemiallisiin höyryihin, palovammojen uhkaan - tämä on hieman ärsyttävää.

Sopivin vaihtoehto mukaville työskentelyolosuhteille, varsinkin vaikeasti saavutettavissa paikoissa, olisi sähköinen juotin rautaputkia varten. Näyttää siltä, ​​että tangot käärittävät putken ja lämmittävät sen.

Tässä tapauksessa käytetään pehmeää juotetta (tina-lyijy, tina-kupari ja tina-kupari) ja ne toimivat alle 450 ° C: n lämpötilassa. Järjestelmän kytkentätekniikka pysyy samana, ja polttopuun rikkoutumisen riski pienenee.

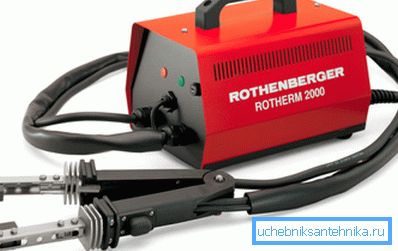

Sähköjuotin on kupariputkien juottamiseen helppoa ja helppokäyttöistä

Asennuksen ja pistorasian välillä

Yleensä juottimia käytetään työstöön asennuksen kanssa. Tämä on erittäin kätevä, turvallinen, aikaa säästävä (mutta ei lompakko) -menetelmä. Koska jo valmistusvaiheessa matalassa lämpötilassa oleva matala sulamisliuotin sijoitetaan tavallisesti liitoselementin sisään.

Ainoastaan ​​valmiiden elementtien ja lämmön yhdistäminen.

Edullisempi vaihtoehto, mutta ei vähäisempää laatua, on juottaminen pistorasiaan, joka voidaan helposti tehdä omin käsin. Aseta se putken reikään, kun se on otettu halutun halkaisijan paisuntapäähän. Yksi kierros kiertää vipua (kartio laajenee ja muodostetaan pistorasia).

Kiinnitä huomiota! Sisäänrakennetun putken ja liitoselementin seinämien välinen maksimileveys on 0,2 mm. Muuten nestemäisen juotteen kapillaarinen "absorptio" rikkoutuu.

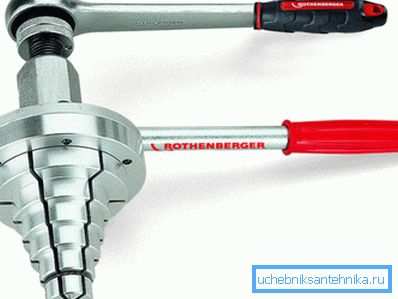

Paisuntapään oikea halkaisija on helppo valita.

Pintojen alustava valmistelu

Jos joudut leikkaamaan putken, on toivottavaa käyttää erityistä laitetta. Toiminto kestää korkeintaan 7 kierrosta putkileikkurin levyltä ja antaa puhtaan leikkauksen. Metallisahalla jätetään paljon purseita, jotka puhdistetaan raastimella tai kasvojenvalitsimella.

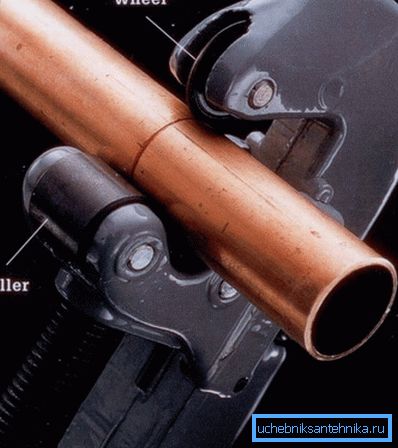

Leikkuulaite

Lisäksi on mahdollista lievää muodonmuutosta - pyöreä reikä painaa alas ja muuttuu hieman soikeaksi. Vika eliminoidaan eräänlaisen pinnan tasoittamisen avulla, ensin sisäpuolelta kalibrointiholkilla, sitten ulkopuolelta kalibrointikohdalla.

Leikattuja, "silitys" paikkoja käsitellään lisäksi teräsharjalla tai erikoispesällä pienimmistä tahroista. Sama toiminta suoritetaan kytkimen, liitännän, pistorasian sisällä.

Ennen juottamista puhdistetaan sisäosan sisäosa.

Jäähdytä kultaiset kädet

Ennen kupariputkien juottamista on suoritettava vakiotoiminnot:

  1. Putken reuna-alue, joka on liitetty liitoselementtiin, harja ilman fanatiikkaa ja taloudellisesti tahriintuva virtauksella. Lopuksi se puhdistaa kuparia ja edistää juotteen tasaista jakautumista.

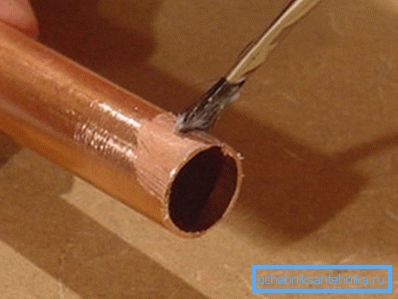

Fluxia käytetään putkeen
  1. Kun putki on asetettu liittimeen kokonaan, käännä mikä tahansa osa, jotta virtaus jakautuu paremmin.
  2. Poista ylimääräinen aine kankaalla.
  3. Lämmitä liitos haluttuun lämpötilaan juottimella.
  4. Kun olet painanut tankon liitettyjen yksityiskohtien väliseen raon, vie se halkeaman pitkin pysäyttämättä lämmitystä. (Tehtaan juotosliittimet tulee lämmittää vain).
Juotteen raon täyttäminen

Kiinnitä huomiota! Palkin pituus, hieman enemmän kuin sovittimen tai pistokkeen halkaisija, käytetään yhden osan juottamiseen. Pituus on helppo huomata, taivuttamalla vastaavaa juotososaa. Tämä ohje auttaa sinua olemaan tuhlaamatta materiaalia turhaan.

  1. Kun osa sulasta juoteesta imeytyy korttipaikkaan, poista sähköjuotin.
  2. Anna solmun jäähtyä luonnollisesti. Tämän prosessin kiihdyttämiseksi kylmällä vedellä ei ole sen arvoista - voi esiintyä halkeamia.
  3. Irrota virtausjäämät ulkopuolelta rätillä, jossa on vesipaine.

Mahdolliset viat

On tilanteita, joissa avioliitto tapahtuu, vaikka toimintojen sekvenssistä on virallisesti kiinni.

Kansainvälisen hitsausyhteisön AWSC3.3 standardien mukaan tärkeimmät viatyypit on määritelty:

  • epätäydelliset juomanivelet;
  • fluxia;
  • repeytyneet reunat ja halkeamat;
  • yleisesti epätyydyttävä näkemys valmiista työstä.

Tilastot osoittavat, että "inhimillinen tekijä" johtaa useimmiten huonoihin tuloksiin, mutta ei materiaalien laatuun. Koska kuparin hinta on riittävän korkea, sen pitäisi olla kannustin seurata tarkasti prosessia.

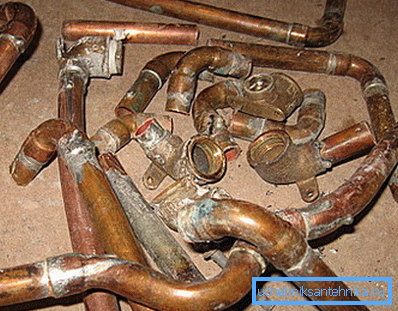

Teknologian rikkomisesta johtuvat suuret häviöt.

Yhteenvetona

Jos olet työskennellyt yksinkertaisella juotos- tai kaasupolttimella, tiedät jo puolet miten kupariputket juotetaan. Mahdollisuus, kerrottuna halusta saada kupariputki taloon, on erinomainen kannustin hallita uutta teknologiaa ja saada kokemusta uudesta materiaalista.

Tässä artikkelissa oleva video näyttää yksityiskohtaisesti juottamiseen tarkoitetun kupariputken ja itse prosessin valmistelun.
