Miten juotetaan polypropeeniputkia

Monet talojen ja huoneistojen omistajat korjauksen aikana päättävät usein korvata nykyiset kuluneet putket uusilla moderneilla analogeilla, jotka on valmistettu polypropeenimateriaalista. Tällaisilla putkistotuotteilla on seuraavat edut metalliputkiin nähden:

• ei ole mahdollisuutta korroosiota;
• hyvä suorituskyky suurissa paineissa ja lämpötiloissa;
• nykyaikaisen polypropeeniputketuotteiden teknologioiden ansiosta se on helppo asentaa kotiin;
• kestävyys mekaaniselle rasitukselle;
• kohtuuhintaisia.

Laadukkaalla polypropeeniputkien asennuksella ja niiden asianmukaisella toiminnalla ne voivat toimia pitkään ja luotettavasti. Jokaisen, joka on päättänyt tehdä suuren kunnossapidon, joka sisältää paljon työtä, jossa vanhojen putkien korvaaminen uusilla, on opittava polypropeeniputkien juottamiseen. Tämän työn tekeminen ei ole niin vaikeaa, että sillä on tarvittavat työkalut ja laitteet sekä tietyt tiedot.

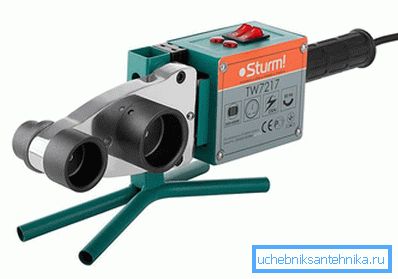

Työkalu polypropeeniputkien polyfuusio juottamiseen

Polypropeeniputkien juottaminen on mahdotonta ilman erikoistyökaluja. Kotiin juottamista varten voit ostaa edullisen, yksinkertaisen juottavan, jota myydään monissa rautakaupoissa. Sen lämmityselementin teho on 800 wattia. Jos juotat putket lämmitykseen tai putkistoon, tämä teho riittää.

Sinun on myös tiedettävä, missä lämpötilassa tuote tulisi juottaa. Juotosraudan pääasiallisena tehtävänä on lämmittää kytketyt polypropeeniputken päät 260 ° C: n lämpötilaan. Tässä lämpötilamuodossa tapahtuu diffuusiohitsausta, joka muodostaa yksiosaisen liitoksen, jonka ominaisuudet ovat identtiset putkimateriaalin kanssa.

Vihje! Juotosraudan teho määrittää vain elementin lämmitysnopeuden. Juotosprosessi ei ole riippuvainen tästä parametrista.

Klassiset kotitalousjuottimet on valmistettu suuttimilla, joiden läpimitta on tavallisimmin - 20, 25 ja 32 mm. Putkilinjojen kanssa talossa tai huoneistossa työskentelyyn voidaan rajoittaa tähän alueeseen. Jos osoittautuu, että ne eivät riitä, voidaan suuttimet hankkia lisäksi. Suuttimien erityispiirre on teflon-tarttumaton pinnoite, joka estää polypropeenin tarttumisen juottamisen aikana.

Kun ostat juotostyökalua, sinun tulee kiinnittää huomiota seuraaviin parametreihin:

• Kahvan tulee olla mukava, mikä helpottaa painon tekemistä. Tämän työkalun tärkeän osan suunnittelussa on suojattava isäntä palovammoja vastaan.
• Juottamalla kiinteisiin olosuhteisiin juottimen vakaus on varmistettava luotettavan jalustan avulla.
• Juottamiseen tarkoitetuissa kotitaloustyökaluissa tulisi olla kaksi tehonsäädintä, kun se vaihtaa, mikä muuttaa työelementin lämmitystilaa. Lämpötilan säätö ammattikäyttöön tarkoitetussa juottimessa tapahtuu sujuvasti, jolloin lämpötila voidaan määrittää tarkemmin.
• Työkappaleen lämmitysprosessi on automatisoitava. Automaation tulee kytkeä päälle ja pois lämmitys, jos lämpötila ylittää asetettujen parametrien rajat.

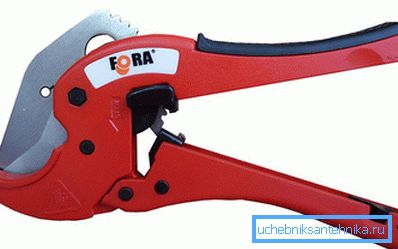

Polypropeeniputkien juottamista varten yksi juotin on pieni. Juotosraudan lisäksi tarvitset erityisiä putkileikkureita, joiden avulla voit pienellä kädellä liikkua putken oikeassa kulmassa oikeassa kulmassa ja 90 ° kulmassa. Ne ovat vahvistettua rakennetta ja voivat jopa leikata vahvistettuja putkia. Tällaiset sakset ovat läsnä missä tahansa pakkauksessa, joka on suunniteltu polypropeenimateriaalista valmistettujen putkien juottamiseen. Vahvistetut putket edellyttävät erikoislaitetta niiden kanssa työskentelyyn - parranajokone, jonka avulla viiste poistetaan työkappaleesta yhdessä alumiinifolion kanssa. Jos metallikerrosta ei poisteta vahvistetusta putkesta, putken juottaminen on mahdotonta.

Vihje! Useimmissa juotostyökalujen sarjoissa ei ole parranajokoneita kalvojen poistamiseksi, joten se on hankittava erikseen. Ostamisesta aiheutuvista lisäkustannuksista huolimatta suosittelemme, että et luovuta ostosta. Parranajokone on kestävä, ja sen käyttö yksinkertaistaa ja helpottaa huomattavasti työtä.

Lisäksi joissakin tapauksissa tarvitset lisätyökalun polypropeeniputkien juottamiseen:

• mittanauha mittaustyöstä putkiosan halutun pituuden määrittämiseksi;
• lyijykynä leimaavien merkkien leimaamiseen;
• saha, joka putkileikkureiden puuttuessa suorittaa tehtävänsä;
• juotettavan putken päähän terävä viistoveitsi;
• asetoni tai alkoholi rasvanpoistoon.

Polyfusion-juotostekniikka

Polypropeeniputket juotetaan tiettyyn järjestykseen:

• Tarvittavan halkaisijan omaavat suuttimet on asennettu työelementtiin juotin lämmittämiseksi. Jos samanaikaisesti on tarpeen liittää eri halkaisijaltaan putkia, työkalun päälle asetetaan vaadittavien kokojen suuttimet. Kun laite on jo kytketty päälle, suuttimia ei voi irrottaa ja vaihtaa polttamisen vaaran vuoksi - joudut odottamaan, kunnes lämmityselementti jäähtyy.
• Juotin on kiinnitetty pysyvästi jalustaan ​​ja liitetty sähköverkkoon. Säädin kytkeytyy 260 ° C: n lämmityselementin lämpötilaan, joka on optimaalinen polypropeenille. Jos merkkivalot palavat, se osoittaa, että laite on alkanut lämmetä. Ensimmäisen sammuttamisen jälkeen merkkivalo sammuu, kun se käynnistyy uudelleen. Lampun toistuva kytkeminen pois päältä merkitsee työskentelylämmityselementin irrotusta, joka on saavuttanut optimaalisen lämmityslämpötilan.

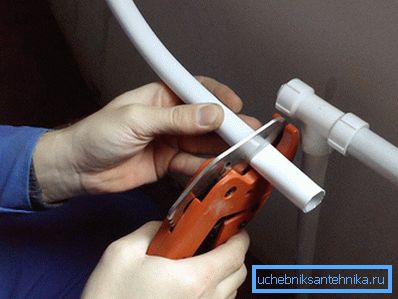

• Juotin on haluttuun lämpötilaan, mutta on välttämätöntä tehdä valmistelutyö juottavien putkien kanssa. Merkitse mittanauha ja lyijykynä paikalle, johon putki on leikattu, leikkaa aihiot putkileikkureilla, poista viiste veitsellä tai erikoistyökalulla ja jos se on vahvistettu nippeli, poista alumiinifoliot parranajokoneella. On muistettava, että metallikerros on vain putkituotteissa, se ei koske liittimiä. Tämän jälkeen sinun täytyy kokeilla toisiinsa liitettäviä osia ja painaa niitä sellaiseen asentoon, jossa ne ovat piikin jälkeen. Tämä on välttämätöntä, jotta toiminnan päätyttyä muotoillut osat käännetään siihen suuntaan, jossa se on tarpeen. Aloittelijoilla on joskus tapauksia, joissa piikkien jälkeen liitokset näyttävät erilaisilta kuin suunniteltu.

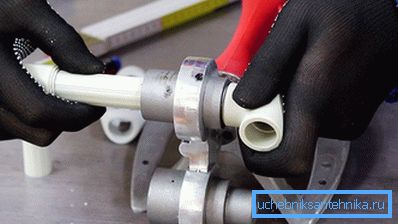

• Kun juotin on lämmitetty haluttuun lämpötilaan, valmistetut osat asetetaan suuttimen sopivaan kokoon. Tuotteiden oleskelun kesto lämmityselementeissä riippuu putken halkaisijasta ja sen on vastattava työkaluun liitetyissä ohjeissa määritettyä. Kun ohjausaika on kulunut umpeen, osat poistetaan juottimesta ja puristetaan toisiaan varmalla liikkeellä. Liitokseen oli korkea laatu ja luotettava, liitettyjä osia ei voi siirtää. Telakointiasennuksen jälkeen liitetyt elementit jätetään yksin jonkin aikaa ohjeiden mukaisesti.

Vihje! Putkilinjaa voidaan käyttää täydellisen jäähdytyksen jälkeen.

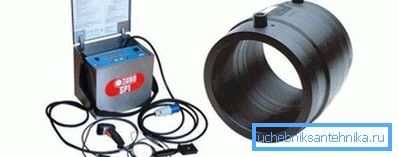

Juottaminen sähköisesti

Juottaminen sähköasennuksella poikkeaa polyfuusioyhdistelmästä siinä, että sen toteutukseen käytetään erityistä kytkentäkokoonpanoa. Se asennetaan tarvittavaan paikkaan käyttämällä erityistä kaapelivaippaa.

Juottamisen juottaminen tapahtuu seuraavasti:

• Käytä käteisvälinettä, putki leikataan halutun pituisiin suuttimiin, jotka määritetään etukäteen.
• Putket tarkastetaan lopullisesti, yksikkö saadaan valmiiksi.
• Putkien ulkopinta puhdistetaan oksidikerroksesta ja rasvanpoisto. Sama menettely suoritetaan elektrofyyttisesti, mutta sisäpuolelta.
• Putkelle tehdään lyijykynä, joka osoittaa kuinka paljon sen pitäisi mennä sovittimeen.
• Suutin asennetaan sähköliitäntään ja kiinnitetään osat kiinteästi paikallaan, kun kuumennettu polypropeeni kasvaa tilavuudeltaan ja pyrkii liukumaan ulos valetusta osasta paineen vaikutuksesta.
• Juotosyksikkö on kytketty sähköverkkoon ja odottaa tarvittavaa lämmitysastetta.
• Liitä juottoyksikkö sähköliitännällä kosketusjohtojen avulla.
• Jos haluat käynnistää juotosprosessin, paina käynnistysnäppäintä. Kun prosessi on valmis, laite sammuu automaattisesti.
• Tarkastuspisteet, jotka määrittävät muovituotteen poistumisen, voidaan tunnistaa siitä, onko juotosprosessi läpikäynyt oikein.

Kun polypropeeniputkien juottaminen on päättynyt, liimapaikan tulisi olla paikallaan, kunnes se jäähtyy kokonaan. Yhdisteen jäähdyttämisen tulisi tapahtua luonnollisesti. Jäähdyttämisen jälkeen sen lujuusominaisuuksien liitos ei ole huonompi kuin putkimaisen tuotteen pinnan ominaisuudet. Osien telakointi on tehtävä siten, että sauma ei ulotu ja ulkoiset sivut eivät muodosta arpia, jotka käytön aikana voivat heikentää kantokykyä. Polypropeenituotteiden yhdisteet ovat teräksestä edullisempia - ne ovat paljon vahvempia ja luotettavampia. Itse asiassa mikä tahansa osa polypropeeniputkijärjestelmästä voidaan purkaa ja vaihtaa.

Vihje! Polypropeeniputkijärjestelmää voidaan käyttää 60 minuuttia viimeisen liitännän jälkeen. Mitä pidempään sauma on jäähdytystilassa, sitä voimakkaammin se kestää. Jäähdytyksen aikana tartuntapaikkaa ei saa altistaa mekaaniselle rasitukselle.

Menetelmä polypropeeniputkien sitomiseksi sähköliitännällä on melko korkealaatuista ja nopeaa. Se on paljon parempi kuin menetelmä, jossa liitos tapahtuu hajakuormituksella suorituskyvyssä. Ei ole yllättävää, että tätä menetelmää käyttävät suuret yritykset, jotka harjoittavat suurten volyymien polypropeeniputkien asentamista.

Kylmä juotto

Edellä mainittujen kahden polypropeeniputkien liittämismenetelmän lisäksi käytetään kylmä juottamistapaa. Se perustuu aggressiivisen liiman käyttöön:

• Putkimaisia ​​tuotteita valmistetaan ja leikataan käyttäen menetelmää, joka on identtinen klassiseen juottamiseen käytetyn menetelmän kanssa;
• putket ja liittimet on merkitty osien tulevan järjestelyn mukaisesti asettelun mukaan;
• liimakoostumus levitetään kiinnitysosien paikkaan, sitten ne on kytketty toisiinsa ja puristettu toisiaan vasten;
• kiinnitys kestää neljännes minuutin.

Vihje! Vesi voidaan syöttää asennettuun järjestelmään aikaisintaan 60 minuuttia putkilinjan kylmän juottamisen jälkeen.

On huomattava, että liimayhdiste sen lujuudessa ei ole huonompi kuin tavallinen juottaminen. Näin kaasua, kuumaa vettä ja lämmitysjärjestelmiä varten suunniteltuja putkia ei voida kytkeä. Ne soveltuvat vain kylmään veteen. Muissa tapauksissa vain edellä mainituilla menetelmillä hitsatut metalliputket tai polypropeeniputket ovat sopivia.

Kulman juottaminen

Polypropeeniputketuotteita saa leikata vain oikeassa kulmassa. Ne on rasvattava ja puhdistettava tavallisella tavalla. Koska kulmien putkien tulee olla sileitä ja vaivattomia, liitos- tai kiinnityslaitteita käytetään juotosprosessin aikana. Ennen kuin aloitat lyijykynän työn, ota merkki, joka osoittaa putkien esiintymisastetta. Sitten polypropyleeniputket samanaikaisesti kulmasuuttimen kanssa kuumennetaan haluttuun lämpötilaan. Juottamisen päätyttyä putkiliitosten tulisi jäähtyä tavalliseen tapaan. Tämä koskee enemmän osia, joilla on ohuet seinät, jotka ovat helposti mekaanisen rasituksen alaisia.

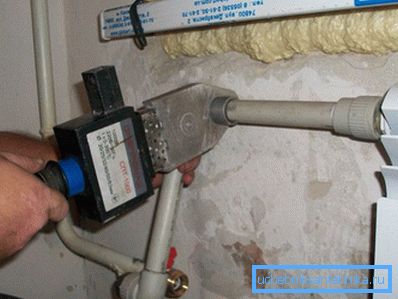

Juottaminen vaikeassa paikassa

Tällaisen työn monimutkaisuus, kuten polypropeeniputkien juottaminen omin käsin paikoissa, joita on vaikea saavuttaa, on tehdä erityistä tarkkuutta vaativia liikkeitä. Suurten tai pienten kaarevuuksien muodostamisessa, jotka suuremmalla määrin liittyvät huomattavan halkaisijaltaan oleviin osiin, kytketyt elementit voidaan korvata välittömästi uusilla ja laadullisesti sidoksissa. Polypropeenituotteiden juottaminen on suoritettava laitteella pysyvästi, ja liitosten ja putkien lämmitys on tehtävä samanaikaisesti.

Vihje! Osien riittämätön ja epätasainen lämmitys voi johtaa huonoon laatuun, joka tulevaisuudessa uhkaa järjestelmän vikaa. Putkien ylivalotus lämmityselementillä voi johtaa putkimaisen muodonmuutok- seen ja siihen, että sitä ei voida sijoittaa kiinnitys- tai kiinnityslaitteeseen vaikeasti saavutettavissa olevissa paikoissa.

Yleisiä virheitä

Jos polypropeenista valmistetun putken ja muotoilun juottamisen aikana putkituotetta ei ole asetettu ennen päätepysähdystä, aukko, joka näkyy, jos se on enemmän kuin yksi millimetri, suuttimen pysäyttimen ja suuttimen pään välillä on erittäin epätoivottavaa. Käytettäväksi valmistetussa putkijärjestelmässä tämä rako on osa, jonka seinämän paksuus on pienempi kuin on tarpeen. Lisäksi ongelma-alueen sisäinen halkaisija on pienempi kuin putken halkaisija, joka johtuu juottimen työelementin lämmityksestä. Tämä aiheuttaa epätasapainon putken lasketun paineen ja todellisen välillä, mikä vaikuttaa jatkuvasti ongelma-alueeseen. Tulevaisuudessa tämä voi johtaa hätätilanteeseen.

Toisaalta voit ja liioittele sitä käyttämällä voimaa, kun liität juotettaviksi tarkoitettuja osia. Tässä tapauksessa suuttimen sisä- ja päätypään välissä oleva silmukka valetun osan keskellä suulakepuristetaan, mikä johtaa veden tai muun nesteen liikkeen estämiseen. Miten polypropeenista valmistettuja putkia oikein juotetaan, voit katsella videota, joka on käytettävissä ja näyttää kaikki työn vivahteet.
