Miten juotetaan polypropeeniputkia - yksityiskohtainen opas

Kun asennat LVI- ja lämmitysjärjestelmää, yksinkertainen liitäntä ei riitä. Liittimien hyväksyttävän tiiviyden ja putkilinjan kestävyyden varmistamiseksi on tarpeen käyttää hitsausta.

PP-putkiston asennuksen ominaisuudet

Putkilinjan asennuksen yhteydessä henkilö varmasti joutuu kohtaamaan polypropeeniputkien juottamisen.

Yleisesti ottaen tämä prosessi voidaan jakaa kahteen vaiheeseen:

• Molemmat muovielementit lämmitetään;
• Kun materiaali on kylmä, putken pää työnnetään pistorasiaan. Jäähdytyksen jälkeen liitoksen tiiviys taataan juottamalla materiaali.

Tässä yksinkertaisessa kysymyksessä on kuitenkin oma hienovaraisuutensa. Hitsaustekniikka riippuu siitä, onko putki vahvistettu vai ei.

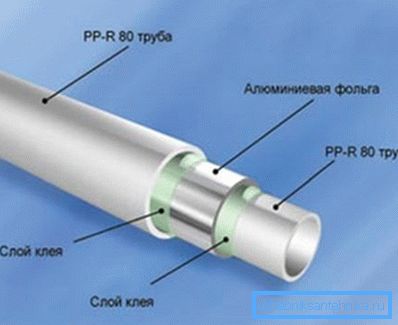

• Vahvistettuja PP-putkia käytetään pääasiassa kuumavesihuolto- ja lämmitysjärjestelmiin. Alumiinifolio (tai lasikuitu) asetetaan kahden muovikerroksen väliin ja estää liiallisen lineaarisen laajenemisen kuumennettaessa. PN25-merkintä kertoo kalvon vahvistuksesta, ja lasikuituvahvisteista löytyy merkintä PN20, tavalliset putket tuotetaan samalla merkinnällä;

• Kun puhutaan polypropeeniputkien kylmästä vedestä juottamisesta, voit käyttää säännöllistä vahvistamatonta putkea.

Vahvistetun putkilinjan ominaisuudet

Vahvistetun PP-putken seinärakenne asettaa tiettyjä rajoituksia hitsausprosessille. Mutta miten juotetaan polypropeeniputket vahvistavalla kerroksella? Tärkein tehtävä on, että jäähdytysneste ei ole kosketuksessa lujitemateriaalin kanssa (lasikuitu tai -kalvo).

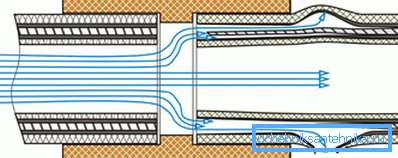

Jos yrität ilman lisävalmistelua polypropeenivahvisteisten putkien juottamiseksi, lämmönsiirto ei vaikuta pelkästään itse polypropeenikerrokseen (putken päähän), vaan myös kalvon ja polypropeenin väliseen liimakerrokseen. Ennen tai myöhemmin liima ei kestä nesteen korkean lämpötilan ja paineen vaikutuksia, joten delaminaation todennäköisyys on korkea.

Tämän seurauksena vesi alkaa pudota polypropeenin yläkerroksen ja vahvistusmateriaalin väliseen tilaan. Tämän seurauksena puhallus tapahtuu putkilinjan pinnalla ja vuotaa - putken väärän valmistuksen kustannukset ovat erittäin korkeat.

Juottavat PP-putket vaiheittain

Yleensä voit valita seuraavat hitsausvaiheet:

• putkilinjan valmistelu;
• rautan lämmitys (juotinlaite);
• Polypropeenilämmitys ja putkiliitäntä.

Tärkein ero teknologiassa, joka johtuu polypropeenin vahvistumisesta, vaikuttaa valmisteluvaiheeseen.

Hitsauksen valmistelu

Ohjeet putkilinjojen segmenttien valmistamiseksi hitsaukseen ovat seuraavat:

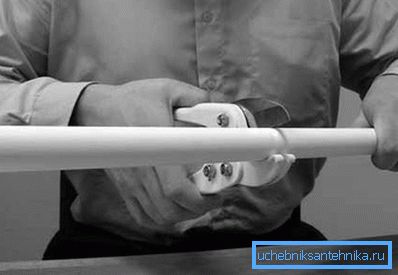

• vaadittu putkilinjan pituus leikataan;

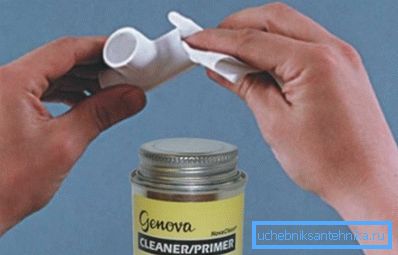

• siipi on puhdistettu perusteellisesti poroista ja lialta;

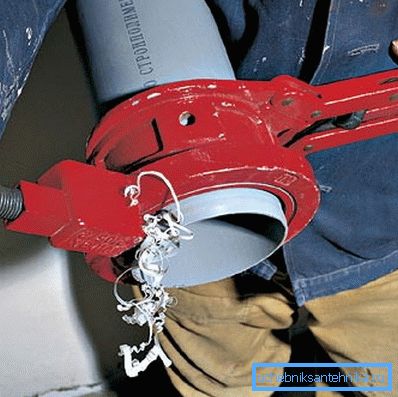

• on toivottavaa poistaa viiste, ulompi - putkesta, sisempi - sisäpinnasta. Sisäinen viiste voidaan poistaa myös veitsellä, jos erityistä materiaalinvalitsinta ei ole.

Kiinnitä huomiota! Jos viistettä ei poisteta, pehmeä muovi voi yksinkertaisesti kiivetä ylös, kun putki asetetaan pistorasiaan. Tämän seurauksena pehmennyt materiaali voi häiritä nesteen vapaata virtausta.

Vahvistetun putkilinjan osalta tässä on myös tarpeen poistaa mahdollisuus, että vahvistusmateriaali koskettaa nestettä.

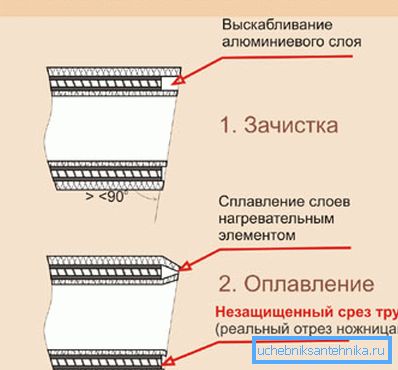

• jos vahvistus on ulkoinen, sinun tarvitsee vain puhdistaa alumiinikerros partakoneella. Prosessin nopeuttamiseksi voit käyttää erityisiä porakoneita.

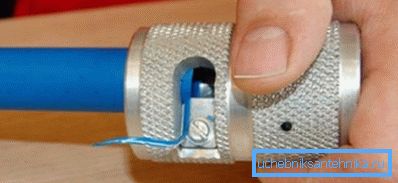

• sisäisen vahvistuksen tapauksessa on parempi poistaa muovi- ja alumiinikerroksen yläkerros.

Kiinnitä huomiota! Joissakin hitsauksissa kaapattiin vain vahvistuskerros pinsetillä, ja polypropeenikerrokset sulautuvat keskenään juottamisen aikana. Tällaisella lähestymistavalla on oikeus olla olemassa, mutta käytäntö osoittaa, että tämä yhdiste on myös delaminaation kohteena.

Ratkaisemalla ongelma, jolla polypropeeniputket juotetaan sisäisellä vahvikkeella, on käytettävä parranajokone. Tämä on melko yksinkertainen työkalu, ja se näyttää siltä, ​​että sylinteri on sisäpuolella. Työprosessissa parranajokone laitetaan putkeen ja kääntyy voimakkaasti, toiminnan kesto riippuu poistettavan kerroksen paksuudesta.

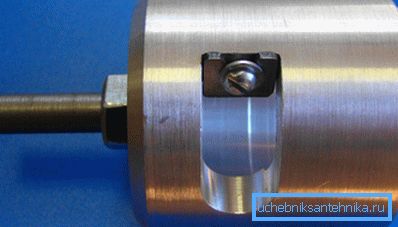

Itse veitsi on kiinnitetty pultilla, joten kun on tarpeen poistaa paksu materiaalikerros, on parempi tehdä se kerroksittain, poistamalla ohuista lastuista. Tarvittaessa veitsen asentoa voidaan säätää käsin.

Kustannusten osalta kalliiden parranajokoneiden ostaminen on järkevää vain ammattilaisille, jotka ovat ammattimaisesti mukana lämmityksen ja putkiston asennuksessa. Halvan vaihtoehdon ero on vain leikkuureunan kestävyydessä. Tällainen veitsi on valmistettu vähemmän kestävästä materiaalista.

Hitsaustyökalu

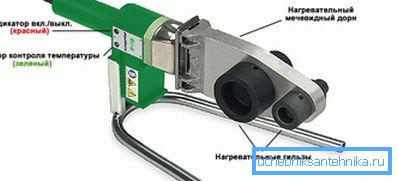

"Hitsauskoneen" rakenne on melko yksinkertainen:

• kotelo, jossa on lämpötilansäädin ja päälle / pois -ilmaisin;
• pohja (karu), sen muoto muistuttaa rautaa. Tuurnassa on reiät eri läpimittaisia ​​lämmitysholkkeja varten;

Kiinnitä huomiota! Hihoissa on itse asiassa teflonpinnoite, joten on ehdottomasti kiellettyä naarmuttaa niitä metalliesineillä.

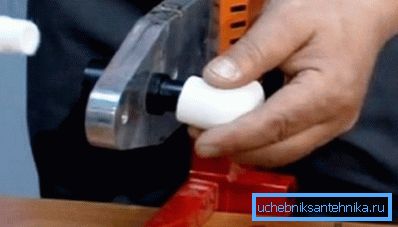

PP-putken hitsaamiseksi on välttämätöntä, että holkkien pinta kuumennetaan 260 ° C: seen. Tämän jälkeen putki työnnetään holkkiin ja pistoke asetetaan toiseen päähän. Lämmitettäessä laitetta on tarpeen siirtyä lämmitysilmaisimeen heti, kun karan lämpötila saavuttaa halutun arvon, valo sammuu.

Kiinnitä huomiota! On tärkeää, että materiaalia ei ylikuumenneta, ylikuumenemisen seurauksena voi olla, että muovi päällekkäin osittain sisäpuolisen poikkileikkauksen yhteydessä. Voit arvioida ylikuumenemisen muuttamalla polypropeenin väriä.

Lämpenemisaika riippuu halkaisijasta, voit navigoida taulukossa annettuihin arvoihin.

Putkiliitäntä

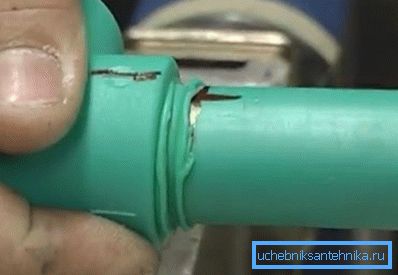

Putkilinjan lämmittämisen jälkeen voit mennä suoraan polypropeeniputkien juottamiseen. Samalla osa muovista puristuu ulos liitoksesta, tämä on normaalia ja vain vahvistaa, että hitsaus on tehty oikein.

Kun liität PVC-putkea, putket käännetään noin puoli kierrosta pistorasiaan. Tämä tehdään paremman kireyden saavuttamiseksi. Propeenin tapauksessa tämä on kategorisesti vasta-aiheista, pehmennyt materiaali deformoituu ja muuttuu käyttökelvottomaksi.

Jotta polypropeeni kovettuu, on parempi laittaa tuore yhdiste pois vain muutaman minuutin. Liitosten lopullinen tiiviys tarkistetaan koko lämmitys- ja putkijärjestelmän asennuksen jälkeen.

Työn päätyttyä pyyhi holkin pinta pehmeällä liinalla. Teflon-pinnoitteesta huolimatta osa muovista voi jäädä pinnalleen. Jos vuorauksen pinnalle ilmestyy naarmuja, se vaikuttaa varmasti hitsauksen laatuun. Tällaista vikaa ei voi korjata omin käsin.

Yhteenvetona

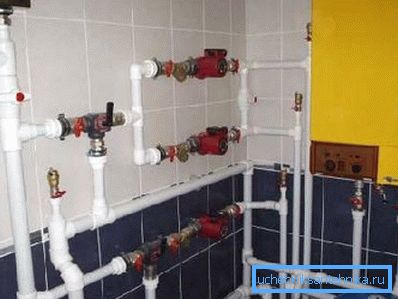

Lämmitysjärjestelmien ja LVI-laitteiden asennus nykyaikaisella polypropeeniputkella on mahdotonta ilman hitsausprosessia (juottaminen). Tällä menetelmällä ei ole mitään tekemistä metallien hitsauksen kanssa, polypropeenin juottaminen on paljon helpompaa. Tämän ansiosta edes aloittelija putkimies pystyy käsittelemään tehtävän liittää polypropeeniputki.

Tässä artikkelissa on esimerkki polypropeeniputkien asianmukaisesta juottamisesta.
