Miten järjestää putken kulku katon läpi

Savuputken läpikulkeminen katon läpi on melko monimutkainen elementti, sillä kodin käsityöläisillä on usein ongelmia. Tosiasia on, että kulku ei saisi rikkoa "katon piirakkeen" kaikkia suojaominaisuuksia, mutta sen on täytettävä paloturvallisuusstandardit. Seuraavaksi tarkastellaan, miten tällainen rakenne järjestetään yksityiskohtaisesti.

Yleistä tietoa

Useimmiten savupiippulaite on suunniteltu talon suunnitteluvaiheessa, mutta joskus on tarpeen tuoda savunpoistojärjestelmä jo rakennetun rakennuksen ullakolle ja katolle esimerkiksi seuraavissa tapauksissa:

• Katon jälleenrakentamisen tai pääoman korjauksen avulla;
• Kun vaihdat lämmityslähteen.

Suorittamalla putken solmu katon läpi, aloittelijoiden tulisi selvittää:

• Missä on parempi sijoittaa kohta.
• Kuinka varustaa putken kulku katon ja katon läpi, jotta varmistetaan turvallinen ja luotettava lämpö- ja vedeneristys.

Jokaisen näistä tehtävistä on ratkaistava oikein, koska se riippuu:

• Savupiipun suorituskyky;
• Paloturvallisuus;
• Katon tiiviys.

Tarkastellaan siis tämän järjestelmän asentamista yksityiskohtaisemmin.

Savupiipun sijainnin valinta

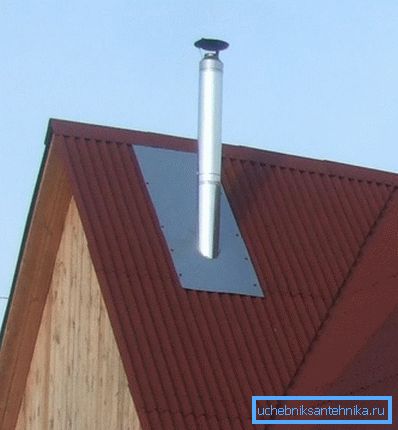

Asiantuntijoiden mukaan paras vaihtoehto putken sijainnille on sen asennus katon harjanteen lähellä.

Tällä ratkaisulla on seuraavat edut:

• Voit minimoida lumen kertymisen savupiipun lähelle ja estää myös lumitaskujen esiintymisen harjan läheisyydessä, mikä poistaa katon vuotamisen.
• Tällä järjestelyllä saadaan alhainen savupiipun korkeus, mikä vähentää vastaavasti rakenteen ympäristövaikutuksia, mikä vähentää kondensoitumisen todennäköisyyttä.

Kiinnitä huomiota! Mitä pienempi savupiippu sijaitsee rinteessä, sitä enemmän rakennuskoodien mukaan sen korkeus katon yläpuolella on. Jos talo on monikerroksisen rakennuksen seinän vieressä, putken tulee olla korkean rakennuksen katon yläpuolella. Jos katto on tasainen, korkeuden on oltava vähintään 500 mm.

On myös pidettävä mielessä, että savupiipun katon läpi kulkeva kulku ei saa sijaita seuraavissa paikoissa:

Kiinnitä huomiota! Savukaasua ei saa kiinnittää tiukasti kattoon, koska jos katon eheys on loukkaantunut, on järjestelmän tuhoutumisen todennäköisyys.

Kuinka tuoda savupiippu ulos

Katon läpi

Katon eristyksen suojaamiseksi kosteudelta on tiedossa, että käytetään vesihöyrysulun materiaalia. Nykyisten paloturvallisuusmääräysten mukaisesti on kuitenkin tarpeen säilyttää tietty etäisyys (13-25 cm) savupiipusta palaviin materiaaleihin. Useimmiten tämän ongelman ratkaisemiseksi käytä erityistä laatikkoa, jonka sisällä on savupiippu.

Mineraalivilla lämpöeristeenä on sijoitettu kanavan ja putken väliin. Samalla katon vesihöyryä eristävä kalvo laitetaan kanavaan ja kiinnitetään nauloilla tai niitteillä.

Sen yläpuolella on erikoisrakenne, jossa on esiliinat, jotka on yleensä valmistettu ruostumattomasta teräksestä, kuparista tai sinkitty. Esiliina on suunniteltava katon kaltevuuden kulmaan, jota varten se on tarkoitettu.

Kiinnitä huomiota! Savupiippu on sijoitettava pystysuoraan. Sen poikkeama pystysuorasta saa olla enintään 30 astetta.

Minun on sanottava, että kappaleen suunnittelu riippuu suurelta osin useista tekijöistä:

• Materiaali - putki voidaan valmistaa tiilistä, metallista, asbestisementistä ja muista materiaaleista.. Jokaiselle suunnitelmalle on omat ominaisuutensa.
• Polttoaineen lämmityksen lämpötila voi olla puu, hiili, turve jne.. Polttoaineen tyyppi riippuu lämpötilasta, johon savupiippu lämmitetään.
• Ulkopuoli - muotoilu voi olla esimerkiksi vuorattu tiilillä tai rapattu, risteyksen muoto voi olla täysin erilainen..
• Kattomateriaalin tyyppi - markkinoilla on valmiita lisäelementtejä, jotka on suunniteltu putken pyöreälle ja nelikulmaiselle osuudelle sekä erilaisille kattopinnoille. Lisäelementtien hinta ei yleensä ole korkea, joten ei ole järkevää suorittaa osia itse, ellei savupiipulla ole mitään epätyypillistä muotoa.

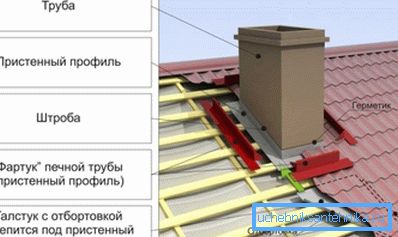

Esimerkiksi putken kulku metallilevyn läpi on seuraava:

• Tasaiset metallilevyt sijoitetaan putken lähelle. Niiden koon tulisi olla sellainen, että ne ovat päällekkäisiä savupiippujen kanssa.
• Savupiipun vieressä on metalliprofiilin kulma.
• Sitten liitokset on tiivistetty kattotiivisteellä.

Kiinnitä huomiota! Uskotaan, että sandwich-putken kulku katon läpi voidaan suorittaa ilman laatikkoa, koska se koostuu kahdesta seinämästä, joiden väliin on lämmöneristysmateriaali. Tämä lausunto on kuitenkin virheellinen - laatikko on joka tapauksessa tarpeen.

Sama ohje ja keraamisten laattojen kattojen tiivisteiden tiivistäminen, ainoa asia, teräslevyjen sijasta käytetään pehmeää alumiinia tai lyijynauhaa. Päätymattoa voidaan käyttää esiliinana pehmeille laatoille. Ondulinin läpi kulkevan savupiipun vedeneristykseen on käytettävä erityistä eristysnauhaa "onduflesh".

Läpäise katto tai katto

Kattoon tai muuhun kattoon siirtyminen tapahtuu samalla periaatteella kuin katon läpi. Tässä tapauksessa passilaatikko voidaan valmistaa mineraalista.

Laatikon sisätilan osalta se on myös täytettävä mineraalivillalla tai paisutetulla savella. Lisäksi täyteaineena voi käyttää hiekkaa - tämä vaihtoehto on halvin.

Jos putken läpivienti kylpyammeen katon läpi on tehty, on myös palamaton lämmöneristysmateriaali putken ja palavien materiaalien (yleensä puurakentamisen) jälleenvakuutukseen. Asiantuntijat suosittelevat, ettei tällaista toimenpidettä laiminlyödä, koska kustannukset eivät kasva paljon, mutta turvallisuuden kannalta tällaisella tiivisteellä voi olla ratkaiseva rooli.

Minun on sanottava, että kylpyammeessa savupiippu poistetaan usein höyrysaunasta seinän läpi odotushuoneeseen, ja sieltä läpi ullakolle kadulle. Samanlaisen putken kulun järjestämiseksi seinän läpi on myös tarpeen käyttää läpivientiä, joka on täytetty mineraalivillalla, mutta tämä ei saa olla lasivillaa, vaan basaltivillaa, joka kestää jopa 1000 asteen lämpötiloja.

Vihje! Kun kootat savupiipun osia omin käsin, voit käyttää tiiviitä tiivisteitä. Ainoa asia, johon sinun täytyy kiinnittää huomiota, kestää vähintään 1000 asteen lämpötiloja.

Tällöin laitteen kaikki tärkeimmät vivahteet kulkevat savunpoistojärjestelmiä lattialla ja katolla.

johtopäätös

Savupiipun kulkua katon ja katon läpi on ratkaiseva osa suunnittelua, joka riippuu paitsi liitosten tiiviydestä myös rakennuksen paloturvallisuudesta. Siksi, kun rakennetaan savunpoistojärjestelmiä, tätä solmua on kiinnitettävä erityiseen huomiota.

Tällaista rakennetta ei ole vaikea toteuttaa, tärkeintä on noudattaa tiukasti paloturvallisuusvaatimuksia ja rakennusmääräyksiä. Tämän artikkelin videosta voit saada lisätietoja tästä aiheesta.
