Miten ja mikä on metalliputkien yhteys

Voit liittää kupariputkia putkijärjestelmiä asennettaessa useita tapoja. Rakennusmarkkinoilla on monia erilaisia ​​varusteita, kiinnikkeitä, tällaisen materiaalin juotoksia, joiden avulla voit suorittaa sekä irrotettavia että yksiosaisia ​​liitoksia, jotka eivät vaadi huoltoa. Tässä artikkelissa tarkastellaan kaikkia niitä, mukaan lukien metalliputkien liittäminen kierteisiin.

Kupariputkilinjan liitäntämenetelmät

Järjestelmän asennus koostuu seuraavista vaiheista:

• segmenttien merkitseminen - on tärkeää tehdä oikeat mittaukset tarvittavilla toleransseilla suurella tavalla;
• leikkuutuotteet - valmistettu tiukasti oikeassa kulmassa erityisellä työkalulla. On parempi tehdä hänestä enemmän käännöksiä, jotta myöhemmin ei sovelleta ylimääräisiä ponnisteluja;
• peukalointi - leikkuuterien ja oksidikalvon poistaminen;
• pari segmenttiä.

Kupariputkien liitäntä voi tapahtua seuraavilla tavoilla:

• kapillaarijuottaminen;
• korkean lämpötilan juottaminen;
• liittimien kautta.

juotto

Harkitse, miten kupariputket liitetään tällä tavalla, ja ehdotettujen prosessien ohjeet auttavat ymmärtämään sitä yksityiskohtaisemmin:

1. Levitä puhdistettuun pintaan virtaus.
2. Kytke osat ja käytä juotetta liitokseen.
3. Lämmitä liitos tasaisesti taskulampulla tai puhallusputkella, kunnes virtauksen väri muuttuu ja juotos sulaa.
4. Poista polttimen liekki ja anna sulan juotteen sulkea osien välinen rako ja jäätyä.

Vihje: Asiantuntijat suosittelevat juotospalkin levittämistä tuotteen halkaisijaan nähden. Voit leikata halutun pituisia sauvoja ennen juottamista. Jos jokin liitoselementeistä on jo tehtaalla jo päällystetty, ei ole tarpeen lisätä sitä juottamisen aikana.

1. Älä käytä mekaanista voimaa liitoksen täyttämisen jälkeen, jolloin se jäähtymään.
2. Poista jäännös ja jäännökset yhdisteestä märkä rätillä sen jälkeen, kun se on täysin jäähdytetty.
3. Huuhtele asennettu järjestelmä kuumalla vedellä, muuten virtaus katalysoi korroosion kehittymistä. Niinpä sen läsnäolo sisäpinnoilla ei ole toivottavaa.

asennus

Järjestelmän liitoselementit ilman juottamista ovat mahdollisia liitososien avulla, jotka yhdistetään tarkoitukseensa kahteen ryhmään:

• suorat viivat - saman halkaisijan omaavien osien liittämiseen;
• siirtymävaihe - eri halkaisijoiden osien liittäminen.

Liittimet valmistetaan koko tuotevalikoimaan. Niiden hinta voi vaihdella määränpäästä riippuen.

Suoritetuista kokoonpanoista ja toiminnoista riippuen erotellaan seuraavat tyypit:

Tässä on muutamia tapoja työskennellä varusteilla:

• juottamalla, kun tina asetetaan liitoksen liitoskohtaan. Siihen lisätään putkella, joka on esikäsitelty fluxilla, sitten kokoonpano lämmitetään, kunnes juotos sulaa ja täyttää aukon;

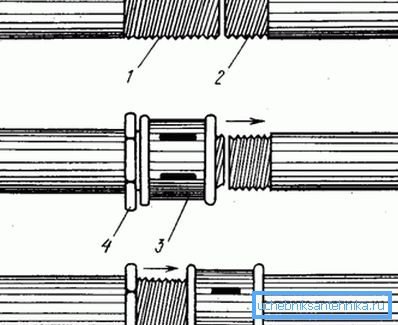

• itse valmistettujen langojen avulla, kun liitettävien osien päissä on vastaavat sisä- ja ulkokierteet;
• eri läpimittaiset puristus- (puristus) -elementit. Putki on kiinnitetty kiinnikkeeseen rengasmaisen tiivisteen ja ylemmän ja irrotettavan renkaan avulla. Perinteiset työkalut soveltuvat puristukseen;
• puristusliitin, joka koostuu kotelosta ja holkista. Se on asennettu erityisten puristintangojen avulla;
• itselukittuva liitos, jonka periaate perustuu kahteen renkaaseen, joista toinen on varustettu hampailla. Kun sitä painetaan erityisellä avaimella, hampaat painetaan toiseen renkaaseen, mikä takaa luotettavan liitoksen. Se poistetaan niin helposti kuin kulunut.

Menetelmät rautaputken osien liittämiseksi

Mate- rien tiiviys on aikaansaatu pistorasiaan asennetulla kumitiivisteellä.

Valurautaputkien liittämiseen käytetään samankaltaisia ​​kuparivalurautaputkia:

• kytkin;
• polvi;
• hanat;
• paidat;
• risteykset;
• liitoslaipat;
• tynkä.

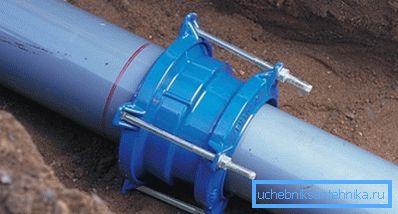

On olemassa tällaisia ​​kytkimiä:

Vinkki: Tietäen, että päissä on myös liitoksia, joissa on laipat tai pistorasiat, joten voit asentaa putkijärjestelmän eri materiaaleista valmistetuista osista.

Valurautaputkien valuminen putkilinjan taivutuksiin suoritetaan käyttämällä taivutuksia, joissa on eri kaltevuuskulmat 10 ° - 90 °.

Ne ovat saatavilla kahdessa versiossa:

• sisäkierteen päissä;
• Yhdestä päästä on ulkoinen kierre ja toisesta sisäinen kierre.

Liitämme putket haaroihin

Jos on tarpeen liittää kolme putkipituutta, käytetään kahta tyyppistä sisäkierreä: kolme päätä, joilla on sama poikkileikkaus tai kaksi päätä, joilla on sama poikkileikkaus, ja kolmas - pienempi halkaisija.

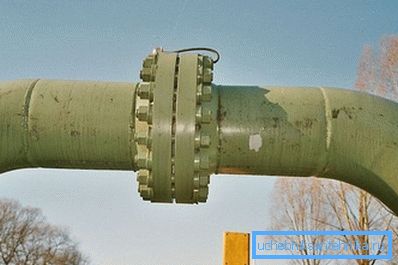

1. Suuren halkaisijan omaavien teiden päissä on laipat ja pistokkeet eri yhdistelmissä.
2. Neljän segmentin telakointi suoritetaan poikkileikkauksilla, joissa on pistorasiat tai laipat päissä.
3. Valurautapistoke on sylinterin muodossa, jonka toinen pää on suljettu. Helppo asentaa on myös kuusikulmion muotoisia korkkeja, laippa ja kylkiluut.

1. Valurautaputkien kiinnityslaipat on valmistettu muovista rautaa, jossa on suojaava anti-korroosio epoksipinnoite.
2. Tiiviys varmistetaan joustavalla polymeeritiivisteellä. Asennetaan puristamalla puristusrengasta.

Valurautaputkien asennus silloin, kun toissijainen putki vedetään pääputkesta, suoritetaan satulalla. Sitten kiinnittimet, venttiilit tai pieni putkisto kiinnitetään siihen puristimilla.

johtopäätös

Artikkelissa kuvataan yksityiskohtaisesti mahdollisia tapoja liittää metalliputkia, erityisesti kuparia ja valurautaa toisiinsa. Jokaisella menetelmällä on omat ominaisuutensa, joten sitä käytetään tietyissä tapauksissa (ks. Myös artikkeli Electrowelded Pipe: tekniset parametrit ja laajuus).

Tämän artikkelin video auttaa sinua löytämään lisätietoja tästä aiheesta.
