Miten havaitaan muovisten putkistojen vuoto

Vedellä on tärkeä rooli ihmisen elämässä. Vesijärjestelmä puolestaan ​​suorittaa pääasiallisen tehtävän veden kuljettamiseksi lähteestä kuluttajalle. Vesihuoltojärjestelmän rakentamiseen käytettiin metallista tai valuraudasta valmistettuja putkia. Tällä hetkellä olemme jo korvanneet tavalliset vesiputket, tulleet uudet, parannetut mallit muovista. Kuluttaja tarjosi monenlaisia ​​muovisia putkistoja, jotka eroavat paitsi halkaisijasta myös asennuksesta. Ja vaikka muoviputkella on pidempi käyttöikä kuin metalliputkella, on edelleen tilanteita, kun se näyttää virtaavan.

Vesivuodot on varmasti etsittävä ja korjattava. Loppujen lopuksi materiaalivaurioiden lisäksi myös moottoritien paine vähenee. Tämä tekijä pahentaa veden toimittamista kuluttajalle. Metallissa putkiston vuoto etsittiin signaaligeneraattorilla. Se liitettiin metallilinjaan ja lähetettiin erityinen signaali, joka otti vastaanottajan pinnalle. Tällaista signaalia ei voida lähettää muoviputken kautta. Mutta silti on olemassa menetelmiä vuotojen löytämiseksi. Voit selvittää, miten muovisten putkistojen vuotoja havaitaan, katsotaanpa joitakin niistä.

Vesivuotojen havaitsemismenetelmät

1. Ensimmäinen menetelmä perustuu herkkien mikrofonien käyttöön. Kun vesiputkessa muodostuu halkeama, korkea paineen alainen vesi virtaa, mikä synnyttää jonkinlaisen kohinan. Veden vuotaminen metalliputkistossa luo suurtaajuista ääntä. Muovisella vesiputkella luodaan matalataajuinen ääni. Näiden mikrofonien avulla, jotka on viritetty eri taajuuksille, äänet otetaan talteen, mikä osoittaa veden vuotamisen sijainnin.
2. Toinen menetelmä perustuu melu korrelaatioon. Tämä elektroninen haku suoritetaan käyttämällä korrelaatiovuodon ilmaisinta. Kaksi mikrofonia on asennettu kahteen pisteeseen vesihuollossa ja välittävät kohinan taajuuden laitteelle. Ohjelman avulla laite käsittelee tietoja mikrofoneista ja laskee huippuäänen molemmilta puolilta. Tämä ääni osoittaa veden vuotamisen sijainnin.
3. Kolmas menetelmä perustuu putkiosan täyttämiseen turvallisella kaasulla. Pohjimmiltaan se on seos, jossa on 95% typpeä ja 5% vetyä. Vetymolekyylien vähäisen määrän vuoksi kaasut poistuvat putken muodostuneista halkeamista. He nousevat maaperän kerrosten läpi. Ne voivat tunkeutua asfalttiin ja jopa betoniin. Pinnalla tämä kaasu tarttuu erityisiin antureihin, jotka osoittavat veden vuodon.
4. Neljäs hakutapa voidaan kutsua mekaaniseksi. Se koostuu putkiosan mittaamisesta paineella. Erillinen osa vesihuollosta on otettu ja erityisiä tyynyjä työnnetään putkea pitkin molemmin puolin. Ne täyttävät ja tiivistävät putken kokonaan. Ilmanpaine ruiskutetaan putken suljettuun osaan ja mitataan jonkin ajan kuluttua. Jos paine pysyy muuttumattomana, tällä alueella ei ole vuotoa. No, jos paine laskee, haku suoritetaan oikeaan suuntaan. Seuraavaksi tyyny liikkuu putkea pitkin ja paine pumpataan. Tämä toimenpide suoritetaan, kunnes vesivuotopiste on tunnistettu.

Ottaen huomioon neljä menetelmää, joilla löydetään vuotoja muovivettä, voimme erottaa toisen menetelmän. Se perustuu tieteelliseen lähestymistapaan ja sitä käytetään enemmän käytännössä. Joten katsotaanpa hieman tarkemmin, mitä hän on.

Melun korrelaatio

Kosketusaukosta tuleva vesi aiheuttaa kohinaa. Tähän liittyy tärinää ja akustisia signaaleja, jotka jaetaan suurelle osalle vesijohtoa. Lähellä vuotoa tämä signaali ulottuu maahan. Signaalin ominaisuudet vaikuttavat syötetyn veden paineeseen, putkiseinien läpimittaan ja paksuuteen, vesivuotojen kokoon ja materiaaliin, josta putki valmistetaan.

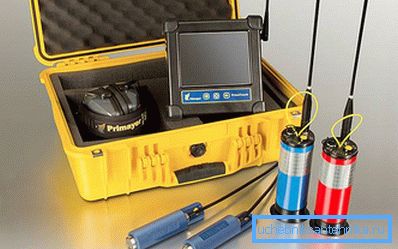

Näiden signaalien analysointiin käytetään korrelaatiovuotoja. Signaali mitataan hydrofonilla ja kiihtyvyysmittarilla, ja muuntamisen jälkeen vuotoilmaisin analysoidaan. Vuotoilmaisimen toimintaperiaate koostuu kahden syöttöjärjestelmän kahdelle reunalle asennetun anturin tulevien signaalien korrelaatiosta. Jos tällä alueella on vesivuotoa, histogrammialueelle syntyy tasainen huippu.

Käsiteltyjen tietojen perusteella lasketaan tarkka vuoto ensimmäisestä anturista. Se lasketaan kaavalla: L₁= (D-vt _viive) / 2.

• L₁ - etäisyys ensimmäisestä anturista vuotoon vesiverkossa;
• D on veden syöttöosuuden kahteen reunaan asennettujen kahden anturin välinen etäisyys;
• v on äänen etenemisnopeus veden syöttöjärjestelmän kautta;
• T _viive - viiveaika, joka on laskettu keskinäisen korrelaation signaalien perusteella.

Vuotovirta-alueen laskennan tarkkuus riippuu antureiden tyypistä, niiden oikeasta asennuspaikasta ja tarkasta signaalinkäsittelystä.

video

Tämä video näyttää, miten verkon vuototunnistusjärjestelmä toimii:
