Mitä elektrodeja tarvitaan putkien, profiilien ja muiden

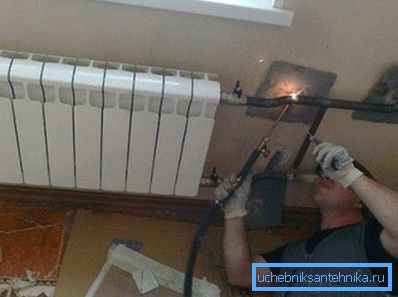

On virheellistä, että hitsauksen laatu riippuu vain esiintyjistä, mutta tämä on kaukana tapauksesta, ja mikä tahansa hyvä hitsaaja ymmärtää, että elektrodit lämmitys- ja vesijohtoputkien hitsauksessa ovat kaukana viimeisestä viulusta tällaisissa töissä.

Ensinnäkin on huomattava, että tällaiset johtavat tangot voivat olla joko metalleja tai ei-metallisia, toisin sanoen hiili tai grafiitti, mutta tässä tapauksessa toinen tyyppi ei kiinnosta meitä.

Katsotaanpa, mitkä merkit voivat erottaa tämäntyyppiset kulutustarvikkeet, miten ne voidaan valita paremmin, ja myös tässä artikkelissa oleva video näyttää visuaalista tietoa aiheesta.

Miten ne erotetaan

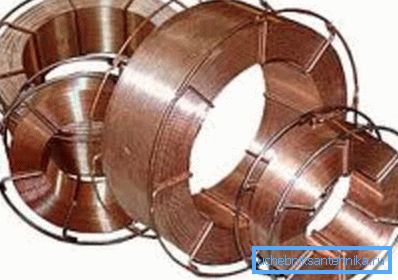

Metallista valmistetut elektrodit voivat olla sulavia ja sulamattomia. Ensimmäinen tyyppi voidaan päällystää teräs-, valurauta-, pronssi-, kupari- tai alumiinitangoilla, kun taas päällystämättömiä käytetään tällä hetkellä vain johdon muodossa (katso kuva edellä), kun hitsaustyöt suoritetaan kaasusuojausympäristössä.

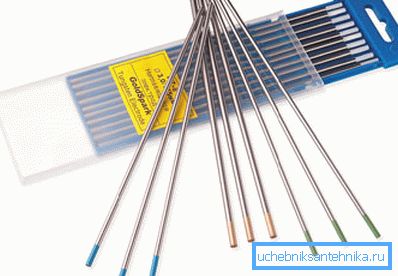

Sisäiset, toroidut, lantinoidut ja volframi ovat sulamattomia lajeja, joten on aivan luonnollista, että niiden hinta on paljon suurempi.

Lisäksi elektrodit luokitellaan käyttötarkoituksen mukaan eli prosessoitavan materiaalin tyypin mukaan. GOST 9467-75 -standardin mukaiselle korkean hiiliteräksen teräkselle on merkitty kirjain U, seostetut ja kuumuutta kestävät teräkset - kirjaimella T, mutta pintakerroksen sulattamiseen - kirjaimella T.

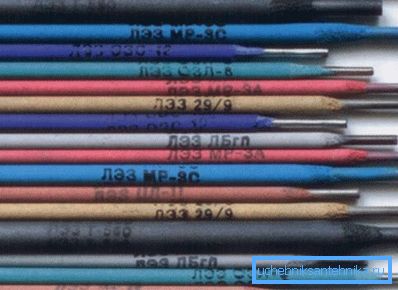

Useimmissa tapauksissa sauvoissa on pinnoite, mutta se on myös erilainen ja sillä on oma merkintä GOST 9466-75: n mukaisesti.

Joten esimerkiksi:

• ohut pinnoite on merkitty kirjaimella A (kansainvälinen muoto - A);
• keskipitkä - kirjaimella C (kansainvälinen muoto - B);
• paksu - kirjain D (kansainvälinen muoto - R);
• ja erityisesti paksu - kirjain G (kansainvälinen muoto - C).

Päällystekerroksen paksuuden lisäksi se luokitellaan sen tyypin mukaan:

• A - hapan;
• B - tärkein;
• C - selluloosa;
• P - rutiili;
• P - sekoitettu.

Lisäksi sekoitettu kerros voi olla:

• AR - hapan rutiili;
• RB - rutiili;
• RP - rutiili-selluloosa;
• RJ - rutiili, jossa on rautajauhetta.

Huom. Koska hitsaustyöt voidaan suorittaa eri asennoissa, elektrodit luokitellaan tähän eri tyyppeihin. Niinpä ne voivat olla alemman sijainnin ollessa pystysuorassa alhaalta ylöspäin, vaakasuorassa ja alemmassa veneessä. Ohjeeseen sisältyy myös sauvoja mihin tahansa asentoon.

Kohde. Materiaalityypit

• Hiili- ja seostamatteräkset. Tässä tapauksessa väliaikainen vetolujuus voi olla enintään 60 kgf / mm tai 600 MPa.
• Korkean seoksen terästyypit, joilla on erityisominaisuuksia.
• Teräsrakenne, jossa käytetään kaarihitsausta. Tällöin tilapäinen vetolujuus on jo yli 60 kgf / mm tai 600 MPa.
• Metallin pintakerroksen pinnoitus, joilla on erityisominaisuuksia.
• Valurauta.
• Värimetallit. (Katso myös artikkeli Jätevedet mökissä: ominaisuudet.)

Kattavuustiedot

• A - hapan tai hapan pinnoite. Se koostuu mangaanin ja piin rautaoksideista.
• B - tärkein asia. Se sisältää kalsiumfluoridia ja kalsiumkarbonaattia. Hitsaustyöt tehdään tällaisten elektrodien avulla vaihtovirtauksen suoravirtauksella.
• C - selluloosa. Se sisältää jauhoja ja muita orgaanisia komponentteja, jotka on suunniteltu muodostamaan kaasun suojarakennuksen hitsauksen aikana.
• R - rutiili. Se sisältää pääkomponenttina rutiilia sekä muita mineraali- ja orgaanisia komponentteja. Kaasunsuojelun lisäksi tällaiset komponentit voivat vähentää merkittävästi roiskumista sauman valmistuksessa.

Huom. Kotitalouskäytössä (lämmitys, kehykset) kaikki on hieman yksinkertaisempaa, koska kaikissa tapauksissa käytetään yleensä elektrodeja, joissa pää (B) -pinnoite, jonka läpimitta riippuu metallin paksuudesta. Jos esimerkiksi olet kiinnostunut siitä, millaisia ​​elektrodeja hitsataan profiiliputkea, niin kun otetaan huomioon profiilin ohut seinä (1,0-1,5 mm), käytä 2 mm: n poikkileikkaustankoa. Hitsauksesta riippuen (muuntajan tai invertterin) valitset itse kulutustarvikkeen (vaihtovirtaan tai tasavirtaan).

Kulutushinnat

Lämmityksen asennuksessa elektrodien kulutusnopeudet hitsausputkien ollessa erilaiset riippuen hitsattujen lämmitysputkien liitoksesta ja hitsin tyypistä, mutta tarkastelemme vain pystysuoraa liitosta ilman viistoreunoja, kuten useimmin käytetty.

Elektrodin kulutus putkien hitsauksessa metriä kohti

Elektrodin kulutus putkien hitsauksessa yhdelle liitokselle

Huom. Yleensä minkä tahansa tyyppiset elektrodit luokitellaan yhteen hitsausmateriaaliryhmistä. Näiden lisäksi tämä sisältää täyttösauvat, johdot, suojakaasut ja täyteaineet.

johtopäätös

Kuten olet huomannut, on paljon elektrodeja, mutta jos haluat kokata talon lämmityksen omin käsin, sinun tarvitsee vain taittaa materiaalit erittäin seostetuille ja ei-rautametaleille sekä valurautaa.

Lisäksi lämmitysputkien seinämien paksuus on pääsääntöisesti vähintään 2 mm, sitten tarvitaan 3 mm: n sauva. Lisäksi kaikkien asemien elektrodi sopii sinulle, jossa on keskisuuren päällysteen (C) tyyppi, happama (A) tai emäksinen (B), hiilen ja vähähiilisten terästen osalta.
