Mikä on viemäriputkien koko

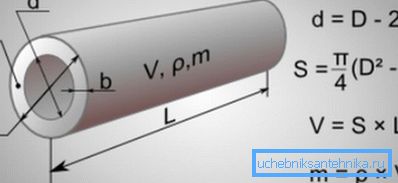

Jätevesijärjestelmän tehokkuus riippuu paitsi teknologian noudattamisesta myös oikean koon valinnasta. Se on sisäinen halkaisija, joka vaikuttaa kaikkien jätevesijärjestelmien pääominaisuuksiin - läpäisevyyteen. Virhe standardikoon valinnassa voi johtaa siihen, että järjestelmä ei yksinkertaisesti pysty selviytymään viemäriin.

Miten valitset koon

Ensinnäkin on otettava huomioon varastojen määrä. Esimerkiksi 32 mm: n viemäriputkea voidaan käyttää jätevesien jakamiseen huoneiston läpi (esimerkiksi viemäriin valutettavaksi). Pienien kokojen käyttö viemärijärjestelmässä johtaa siihen, että se alkaa toimia paine-tilassa ja kapasiteetti ei riitä. Toisin sanoen vesi pysähtyy.

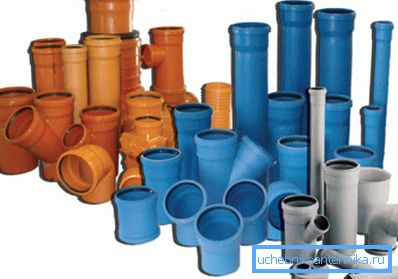

Sinun on myös harkittava materiaalia, josta putki on tehty. Esimerkiksi valurautaa käytetään nousuputkissa ja ulkoisessa jätevedessä, mutta PVC- ja polyeteeniputkia voidaan käyttää sekä talon sisällä että sen ulkopuolella. Hinta riippuu pääasiassa materiaalista.

Kiinnitä huomiota! Teräsputkea ei käytännössä käytetä viemäriin. Jätevedenpoistojärjestelmä toimii paineettomassa tilassa, joten lisääntynyt lujuus ei ole erityisen tärkeä, mutta korroosioherkkyyttä ei voida pitää teräksen etuna.

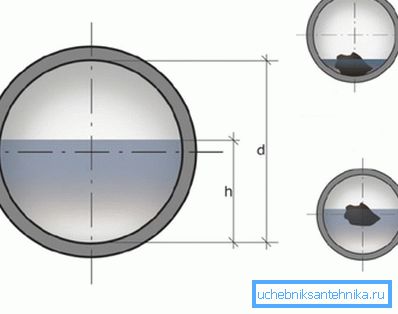

Oikean halkaisijan on varmistettava, että poikkileikkaus täytetään viemäriin noin 0,5-0,6 alueella. Esimerkiksi 40 mm: n viemäriputki soveltuu alueelle pesualtaasta, ja kokoluokan kasvu johtaa siihen, että jotkut kiinteät sulkeumat eivät pese pois veden virtauksesta, ja se laskeutuu seinien sisäpinnalle. Tämän seurauksena voi olla ongelmia valumisella.

Sääntelykehys

Putkien mitat ja yleiset vaatimukset (geometria, laadunvalvonta jne.) Riippuvat materiaalista.

Voit tuoda esiin seuraavat standardit:

• GOST 22689.2 - 89. Se pitää viemäriputkea polyeteenistä. Suurin osa standardista annetaan muotoiltujen elementtien kokojen yksityiskohtaiselle kuvaukselle, myös nimellishalkaisijat on esitetty. Mitä tulee pituuden mukaan, GOST: n mukaan osien tulee olla 2–8 m pituisia, pituuden muuttaminen mielivaltaisissa rajoissa asiakkaan kanssa sovittuina;
• GOST 6942-98. Tämä asiakirja koskee valurautaa. Muovin suosiosta huolimatta 150 mm: n valurautaputkea käytetään aktiivisesti ulkovesi- tai viemäriverkon asennuksessa huoneeseen. Standardissa ei mainita ulkohalkaisijaa ja ehdollista kulkua Du;

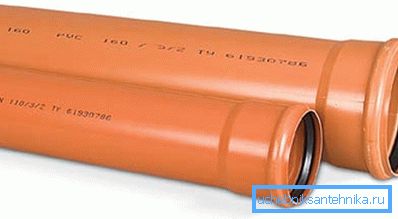

• PVC-putkistojen tapauksessa tilanne on jonkin verran monimutkaisempi, koska PVC-putkien vapaasta virtauksesta peräisin oleva jätevesi ei ole sellaisenaan. Tällaisia ​​putkilinjoja koskevat vaatimukset löytyvät myös GOST R 51613-2000: sta. Se käyttää nimellisen ulkohalkaisijan käsitettä, joten kun valitset koon, sinun on otettava huomioon seinän paksuus.

Mitkä koot asunnon asettelulle

Yleensä jätevesijärjestelmän asennusohje ei noudata standardikokojen valintapistettä. Ihanteellisessa tapauksessa olisi tietysti tarpeen laskea täsmällinen jätemäärä ja valita tämän perusteella D, mutta voit mennä toiseen suuntaan. Useimmiten käytetään keskiarvotietoja putkilinjan läpimitasta asunnossa, nousuputkissa ja viemäriverkon ulkopuolisessa osassa.

Pääsääntö, kun asunnossa on jäteveden erottaminen, on, että vesiliikkeen aikana halkaisijan on joko pysyttävä vakiona tai kasvaa.

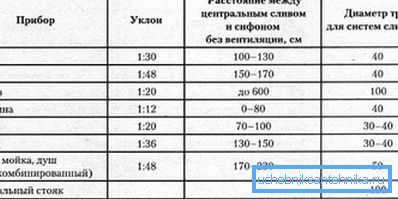

Kun valitset kokoja, voit käyttää seuraavia suosituksia:

• jos asunnossa käytetään yhdistettyä viemärivettä pesua, pesuallasta ja suihkusta, 50 mm: n viemäriputki tekee.;
• jos viemäri on erillinen, halkaisija voidaan pienentää hieman noin 32 mm: iin;
• mutta wc: ssä pieni koko on ehdottomasti kielletty. Halkaisijan tulisi olla 100 mm.

Kiinnitä huomiota! Kun jaat huoneiston sisäpuolella, on otettava huomioon, että alueella, jossa kaatoputket keskelle nousevat, niiden tilavuus on merkittävä, joten pieni koko ei toimi.

Ulkoiset jätevedet

Jätevedenpuhdistusjärjestelmän ulkoinen osa erottuu toisistaan, talon vesi suuntautuu joko sisäiseen viemäriverkkoon tai septiseen säiliöön (kun kyseessä on itsenäinen järjestelmä). 100 mm: n viemäriputki on vähimmäiskoko, pienelle yksityiselle talolle on riittävästi kapasiteettia.

Muoviputkiston ongelmat eivät todennäköisesti aiheudu, mutta valittaessa valurautatuotetta sinun on kiinnitettävä huomiota merkintöihin.

Tärkeimmät parametrit ovat:

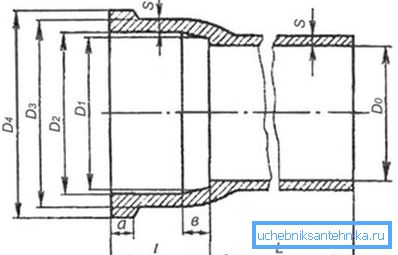

• itse asiassa halkaisija, jos merkintä on merkitty DN100: ksi, tarkoittaa, että Dвн on 100 mm, kun seinän paksuus otetaan huomioon, ulompi ulottuvuus kasvaa 110: een;

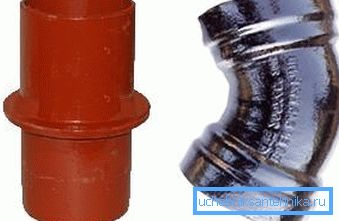

• SMU-merkintä tarkoittaa, että molemmat päät ovat sileitä, mutta pk-yritykset osoittavat, että toisessa päässä on pistorasia.

Valuraudan putkikokojen osalta suurin sisäinen halkaisija on rajoitettu 400 mm: iin (DN400) ja pituus riippuu liitännän tyypistä. Niinpä 250 mm: n silitysrautaputki voidaan valmistaa pituudella 3, 2,5 ja 1 m, jos liitäntä on liitetty. Mutta jos vahvistetun voiman putkilinja asetetaan (molemmat päät ovat sileitä), segmentin pituus on 3,0 m.

Koska nousuputki on siinä, että viemärien määrä on yhtä suuri kuin koko talon viemärien kokonaismäärä, sen halkaisijan ei pitäisi olla pienempi kuin 100 mm. Materiaalin osalta on mahdollista suositella sekä valurautaa että muovia. 75 mm: n viemäriputki soveltuu nousuputken ulostuloon.

Kiinnitä huomiota! Valurautaputkea ei suositella asunnon asettamiseen omin käsin. Tämä materiaali on varsin hauras ja voi murtua jopa lievällä mekaanisella iskulla.

Yleinen suositus ei ole käyttää suurempaa mittaa kuin DN150 yksittäistä rakennetta varten. Tällainen vakiokoko, jossa on varanto, riittää jopa 2-kerroksiseen kartanoon, jossa on useita wc-tiloja ja kylpyhuoneita. Mutta viemäriputki 200 mm soveltuu hotellille tai monikerroksiselle asuinrakennukselle, mutta ei useiden ihmisten perheelle.

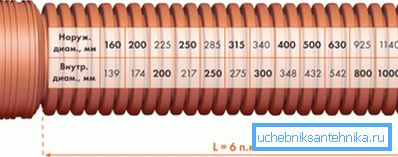

Aaltoputki

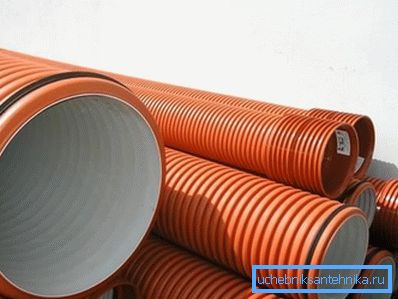

Muovisella aaltoputkistolla on paljon suurempi rengasjäykkyys kuin tavallisesti. Tämän vuoksi se voi siirtää raskaita kuormia ilman seurauksia, eli hautauksen enimmäissyvyys kasvaa.

Esimerkiksi 110 mm: n aallotettu viemäriputki voidaan sijoittaa jopa 20 m: n syvyyteen. Tällainen putkilinja on valmistettu kahdesta muovikerroksesta, ulkokerrosta käytetään jäykkyyden lisäämiseen, ja sisempi on sileä, mikä on välttämätöntä veden virtauksen liikkuvuuden vastustamisen minimoimiseksi.

PE63- ja PE80-polyeteenilaatuja käytetään yleensä tuotannossa. Tämä polyeteeni kestää kemiallisesti aggressiivisia aineita, joten jäteveden koostumus ei vaikuta sen kestävyyteen.

Lopussa

Kanavan läpimitan oikea valinta - avain sen onnistumiseen. Valintaongelman helpottamiseksi et voi suorittaa vastaavia laskelmia, mutta käytä keskiarvotietoja. Tämän artikkelin tiedot eivät tee virhettä valittaessa kehyksen kokoa.

Tässä artikkelissa esitetyssä videossa on esimerkki viemäriverkoston asettelun muuttamisesta asunnossa eri läpimittaisia ​​putkia käyttäen.
