Mikä on vesihuollon kerääjät

Aluksi on selvitettävä, mitä vesijakaja on - tekninen putkimainen osa, joka voi sekoittaa erilaisia ​​nesteitä (molekyylikoostumuksen tai lämpötilan mukaan) tai jakaa sen useiden kanavien kautta samanaikaisesti. Tällöin se voi olla sekoitin, tee, nelikulma tai kampi lämmitys- tai vesijohtoputkien jakeluun.

Pyrimme kiinnittämään enemmän huomiota uusimpaan versioon - selvittää, miten se muodostaa yhteyden, ja näe tässä artikkelissa videoesittely.

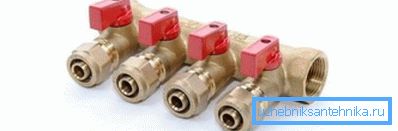

Jakoputki metalliputkille

Keräinten asennus

Huom. Yleensä kollektorien asentaminen sinänsä ei ole lainkaan olemassa, koska se on vain väliasennin, joka helpottaa nesteen siirtämistä muihin kanaviin. Tällaisen laitteen koko asennusta pidetään yleensä yhdessä muiden LVI-laitteiden ja -järjestelmien kanssa.

laji

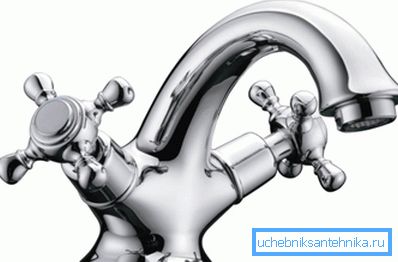

Kahden venttiilin pesuallashana
  • Yleisin saniteettitilojen tavallisen käyttäjän keräilijän muoto on pesuallas tai kylpy- sekoitin, joka on rakennettu kylpyhuoneeseen ja kiinnitetty seinään (myös seinään upotettuja vaihtoehtoja). Tässä mekanismissa voi olla venttiilit nosturilaatikon muodossa (kaksi- venttiili- ja kahden vivun mallit) tai patruunan tai pallon (yhden vivun tai ohjaussauvan mallit) muodossa.
  • Kaikissa venttiilityypeissä yksi vedenottoon perustuva periaate - se on peräisin kahdesta lähteestä (kuuma ja kylmä), ja se tulee ulos kulutukseen yhden kanavan kautta, jota kutsutaan nippu. Tällaisten laitteiden hinta voi vaihdella suuresti toisistaan ​​laadusta ja sisustuksesta riippuen.
Yhdistetty terveyssite
  • Yksinkertaisin kaikista veden keräilijöistä on putkien terveyssite, joka on pohjimmiltaan vesijakelulaitos - tarjonta kulkee yhden kanavan läpi ja jakelu tapahtuu kahden. Tällaisia ​​laitteita käytetään jatkuvasti paitsi vesihuollossa, myös viemäriverkossa (puhaltimet), ja niitä käytetään erilaisten nesteiden ja kaasujen kuljetukseen ja jakeluun. Vesihuollossa ne on valmistettu teräksestä, messingistä, kuparista, polypropeenista, silloitetusta polyeteenistä ja polybuteenista.
LVI-kampa
  • Ja lopuksi tunnetuin putkimiestyyppinen keräilijä on kampa, jota käytetään vesikokoonpanoissa, kun asennetaan lämmitettyä lattiaa, tai se voi olla nesteen jakelu pattereille rakennuksen eri siipiin.. Useimmissa tapauksissa sitä myydään venttiileillä, kuten yllä olevassa kuvassa näkyy, mutta se voidaan toimittaa myös ilman sitä - venttiilit on asennettava itsenäisesti.
  • Tämäntyyppiset kammat ovat pääsääntöisesti messinkiä, vaikka ne voivat olla myös kuparia, terästä ja jopa silumiinia, vaikka viimeksi mainittua vaihtoehtoa ei ole parempi käyttää. Tällaisessa laitteessa olevien hanojen määrä voi olla erilainen, vaihtelevat kolmesta äärettömään, toisin sanoen voit liittää keräilijöitä, joissa on 10 tai useampaa pistorasiaa, jos tarvetta on.

Lämmitetty lattia kerääjä

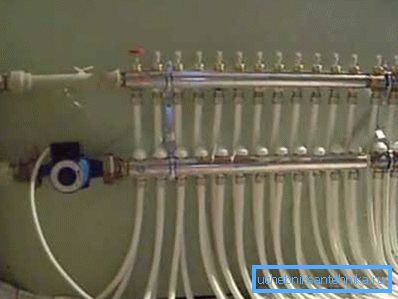

Ulkoasennus

Lämmityskäskyn vesianalyysin jakelusolmu mahdollistaa asennuksen paitsi kapealle, mutta ulkopuolelle, jos tähän on varattu erityinen huone - kattilahuone, jossa tällainen järjestelmä ei häiritse ketään. Ensinnäkin, ymmärtäkäämme ydin, joka on periaatteessa yhdistää lämmitysjärjestelmä keräilijän läpi ja selvittää, miten se toimii.

Kaksi virtapiiriä kulkee aina lämmityskattilasta - toinen kuumaa vettä varten ja toinen palauttaa jo jäähdytetyn jäähdytysaineen, joten asennetaan lämmitetty lattia, tarvitset myös kaksi kamaria - yksi sisääntulo ja yksi pistorasia.

Joten asennat kuumavesikattilan, josta lämmityspiirit on erotettu, mutta tässä tapauksessa syöttöputki ja paluuputki kulkevat vesisäiliöön kammilla. Joten yksi keräin on asennettu syöttöön ja toisen palauttamiseksi yleensä ne on asennettu toisensa yläpuolelle riippumatta siitä, ovatko ne upotettuina seinään vai eivät.

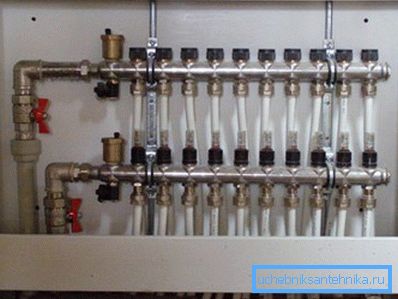

Sisäasennusasennus

Kuten ylemmistä valokuvista näkyy, sulkuventtiilit sijaitsevat paitsi kollektoriputkissa, myös myös lämmityskattilaan yhdistävissä putkissa, ja kummankin toisella puolella Mayevskyn venttiili ruuvataan yleensä ilmaan, joka voi aina olla järjestelmässä.

Suuttimien lukumäärä riippuu vesipiirien lukumäärästä, esimerkiksi voit asentaa yhden jakelusolmun 10 huoneen taloon, sitten tarvitset kammioita, joissa on vähintään 10 hanaa, mutta yhdessä huoneessa voi olla useampi kuin yksi piiri, sitten johtojen määrä on lisättävä .

Yhden kerroksen vesipiirissä, olipa se tehty silloitetusta polyeteenistä tai metallivahvistetusta muovista, ei pitäisi olla sulkemista sementti-hiekkapuhalluksella - muuten olet vaarassa lämmitysjärjestelmän käyttöiän pituuden.

Tapauksissa, joissa huone on suuri ja et sovi yhden putkikelan mittoihin, on parasta jakaa huone siipien varrella, joten yhden tällaisen alueen kohdalla voi olla kaksi, kolme tai jopa neljä siipiä, jotka puolestaan ​​ovat heijastavat keräimen pituutta.

Jakelu viidelle lämmityspiirille. Kolme huonetta

Mutta on erittäin epäkäytännöllistä asentaa yksi vesipistoke suurelle talolle - tässä tapauksessa sinun on asetettava ylimääräisiä putkia, ja alussa tämä voi olla melko vaikuttava piirien kerääntyminen, joka ei ole kovin kätevä asentaa.

On paljon helpompaa tehdä yksi vesisolmu kahteen tai kolmeen huoneeseen, kuten ylemmässä kuvassa on esitetty, sitten sinun täytyy sijoittaa vähemmän putkia yhteen paikkaan, mikä merkitsee sitä, että se kulkee seinien läpi. Syöttö- ja paluupiirien kytkentä tällaisissa tapauksissa suoritetaan tavallisesti polypropeenilla, joka kulkee messinkisäiliöön kierteitetyn liittimen kautta.

Huom. Käytäntö osoittaa, että vedenlämmitetyn lattian asentaminen on paljon kannattavampaa valmistaa ei ristisilloitetulla polyeteenillä, mutta metallipohjaisella laminaatilla - lämmityksen laatu ja käyttöikä eivät muutu, kun kustannukset laskevat. Lisäksi myyntiin on aina keräilijöitä, joiden haaraputket on varustettu päätyliittimillä, jotka siirtyvät metalli-muoviputkeen.

johtopäätös

Lopuksi haluaisin huomata, että voit käyttää mitä tahansa keräilijää liittämällä sen vesiputkiin omin käsin - tämä ei ole lainkaan vaikeaa. Jopa pitkät kammat lämpimän lattian asentamista varten eivät itse asiassa ole kovin erilaisia ​​kuin tavallinen tee.
