Mikä on paine putkissa ja mitä tämä indikaattori riippuu
Hakukoneet ajavat usein kyselyssä, kuinka paljon paineita lämmitysputkissa on, mutta tämä asetus ei ole oikea, koska järjestelmän MPa riippuu siitä, mikä järjestelmä on keskitetty tai itsenäinen talossasi, ja tässäkin nämä luvut voivat vaihdella.
Esimerkiksi, kun jäähdytysnestettä käytetään matalille rakennuksille, paine on paljon pienempi kuin korkealuokkaisissa rakennuksissa, joten se eroaa itse piiristä. Käsittelemme näitä korrelaatioita yhdessä ja tutustu tässä artikkelissa esitettyyn videoon.
Paineen suhde
Painetyypit
Huom. Putken lujuuden laskemiseksi paineelle (tasaiselle ääriviivalle) on tarpeen ymmärtää, mitkä tämän mittaustyypit ovat lainkaan.
- Staattisella paineella tarkoitetaan veden pylvästä, tarkemmin sanottuna sen korkeutta, johon sen pumppu pystyy nostamaan kattilasta tai keskitetystä kattilahuoneesta - tehon laskeminen riippuu tästä, erityisesti korkeiden rakennusten osalta. Toisin sanoen yhden kerroksen ja monikerroksisissa rakennuksissa, joissa on sama asuintilaa, tämän indikaattorin vaatimukset ovat täysin erilaisia.
- Dynaamisesta paineesta riippuu jäähdytysnesteen nopeudesta järjestelmässä - Mitä nopeammin sykli on valmis, sitä vähemmän vettä jäähtyy, joten lämmityskustannukset pienenevät, ja myös energian kokonaishinta laskee.
- Lisäksi on olemassa työ (vakio) ja puristus (maksimi tai testi) paine ja putken seinämän paksuus lasketaan puristimen paineen ja ei työstön perusteella.. Asuinrakennuksissa normaaleissa käyttöolosuhteissa rakentamisen tyypistä riippumatta (uusi hanke tai Hruštšovka) käyttöpaineen tulisi olla 8 - 9,5 ilmakehää, joka on 0,8-0,96 MPa tai 8,1 - 9 , 81 kgf / cm2) ohjeiden mukaisesti. Valitettavasti joissakin taloissa tämä luku on aliarvioitu ja se on noin 5-5,5 ilmakehää eli 0,5-0,55 MPa tai 5,0-5,6 kgf / cm2.
Polypropeeniputket
Huom. Polypropeeniputket kirjoitetaan yleensä käyttäen lyhennettä - venäläinen PP tai englanti PPR. Mutta mikä paine pitää polypropeeniputkea ja sen lämpöominaisuudet on merkitty lyhenteellä PN, jota seuraa numero sen jälkeen.
Jos puhumme siitä, kuinka paljon paineita polypropeeniputki kestää, se tarkoittaa, että puhumme lämmityspiiristä, ja todennäköisimmin keskikattilasta, koska autonomisella järjestelmällä on painetta piiriin.

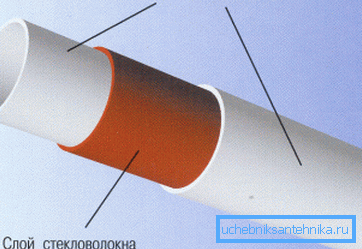

Erillisvaihtoehdossa matalapaineinen polyeteeniputki on varsin sopiva - se on asennettu lämmitettyyn lattiaan. Polypropeenin PN10 b PN16 merkinnässä ei kuitenkaan ole vahvistavaa kerrosta ja tällaiset putket eivät sovellu ääriviivaan - PN20 ja PN25 käytetään yleensä tässä.
Taulukko PPR-käyttöiän riippuvuudesta paineesta ja lämpötilasta
| t? C | Toimintaresurssi (vuotta) | PPR-tyyppi | |||
| PN10 | PN16 | PN20 | PN25 | ||
| Sallittu kuormitus (kgf / cm3) | |||||
| 20 | 10 | 13.5 | 21,7 | 27,1 | 33.9 |
| 25 | 13.2 | 21.1 | 26,4 | 33,0 | |
| 50 | 12.9 | 20.7 | 25,9 | 32.3 | |
| 30 | 10 | 11,7 | 18.8 | 23.5 | 29,3 |
| 25 | 11.3 | 18.1 | 22,7 | 28,3 | |
| 50 | 11.1 | 17.7 | 22.1 | 27,7 | |
| 40 | 10 | 10.1 | 16.2 | 20,3 | 25,3 |
| 25 | 9.7 | 15.6 | 19.5 | 24.3 | |
| 50 | 9.2 | 14.7 | 18.4 | 23.0 | |
| 50 | 10 | 8.7 | 13.9 | 17,3 | 21,7 |
| 25 | 8.0 | 12.8 | 16.0 | 20.0 | |
| 50 | 7.3 | 11,7 | 14.7 | 16,3 | |
| 60 | 10 | 7.2 | 11.5 | 14.4 | 18.0 |
| 25 | 6.1 | 9,8 | 12.3 | 15.3 | |
| 50 | 5.5 | 8.7 | 10,9 | 13.7 | |
| 70 | 10 | 5.3 | 3.5 | 10,7 | 13,3 |
| 25 | 4.5 | 7.3 | 9.1 | 11.3 | |
| 30 | 4.4 | 7,0 | 9,8 | 11.0 | |
| 50 | 4.3 | 6.8 | 8.5 | 10,7 | |
| 80 | 55 | 4.3 | 6,9 | 8.7 | 10,8 |
| 10 | 3,9 | 6.3 | 7,9 | 9,8 | |
| 25 | 3,7 | 5.9 | 7,5 | 9.2 | |
| 95 | 1 | 3,9 | 6,7 | 7,6 | 8.5 |
| 5 | 2.8 | 4.4 | 5,4 | 6.1 |
On myös sanottava, että paineen riippuvuus putken halkaisijasta ei muuta kokonaiskuvaa, koska paine ei muutu kasvavalla poikkileikkauksella, vaan jäähdytysnesteen määrä kasvaa, mikä aiheuttaa lisäkustannuksia veden lämmittämiseen.
Kuten näette, keskitetyn lämmityksen osalta järjestelmän paineiden parametrien perusteella lähes kaikki PPR tekee (on vielä varanto), mutta tässä on otettava huomioon jäähdytysnesteen lämpötila, koska nämä kaksi parametria on yhdistettävä.
RN10 kykenee kestämään 20 ° C: n vakiolämpötilan (lyhyesti 45 ° C) ja RN16 pitää 35 ° C: ssa (lyhyesti 60 ° C) vakiotilassa, joten tämä vaihtoehto ei sovellu kuumavesihuoltoon tai lämmitykseen.
Huom. Jotkut jostain syystä uskovat, että suuri putken poikkileikkaus mahdollistaa paremman lämmityksen huoneeseen, mutta tämä on vaarallinen harhaluulo. Ensinnäkin, kuten edellä mainittiin, on suurempaa vesimäärää lämmitettävä, toiseksi lämmityslähde ei ole piiri, vaan jäähdytin ja kolmanneksi PCB johtaa lämpöä erittäin huonosti.
Joten, millaisia paineita polypropeeniputket on suunniteltu, voimme tarkastella yllä olevaa taulukkoa ja palata lämpötilamittareihin uudelleen. Harkitse ensin RN20 - tällaista putkea pidetään universaalina (kuumassa ja kylmässä vedessä) ja se on suunniteltu jatkuvaan toimintaan ilman seurauksia 80 ° C: n jäähdytysnesteen lämpötilassa, ja autonomisen lämmityksen konvektiokattilat toimivat 60-80 ° C: n tilassa.
Ei ole kovin suuria eroja tässä suhteessa ja kondenssikattiloissa - on normaali 40-80 ° C: n toimintatila, joten molemmat tilat ovat ihanteellisia PPR RN20: lle.
Mutta ei kullakin alueella ole riittävästi lämpötilaa 80 ° C säteilijöille ja kontuurille, joten on välttämätöntä käyttää RN25: ää, jota voidaan käyttää jatkuvasti 95 ° C: ssa. Tässä tilassa itsenäinen boileri ei voi toimia, vaan myös keskuslämmityslaitos, jos tarvetta on, joten on erityisen kannattavaa käyttää tätä tiettyä putkea.

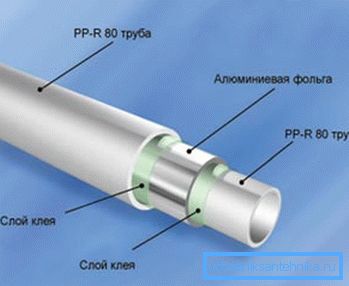

Polypropeeniputkella RN25 on joitakin ominaisuuksia, jotka on otettava huomioon asennettaessa sitä - tämä on hieman kohonnut ulkohalkaisija ja vahvistavan alumiinifolion sijainti ei ole seinän keskellä, vaan lähempänä pintaa.

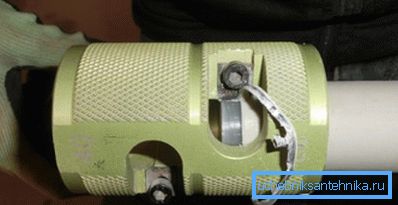

Jos suurennettu osa ei estä paljon ja loppu menee edelleen kuumaan suuttimeen juottamisen aikana, folio häiritsee, koska tämä kerros on alasti, mikä vähentää tarttuvuutta putkiliitäntään ja sen seurauksena nivelen laatua. Tämän välttämiseksi sinun täytyy tehdä omasi, jotta voit puhdistaa pään parranajokoneen avulla, kuten ylhäällä kuvassa näkyy.
Suositus. Polypropeenin juottamisen yhteydessä putken halkaisijaltaan 20 mm: n pään pitäisi mennä sovittimeen 14-17 mm, 25 mm - 15-19 mm. Tapauksissa, joissa pää menee syvemmälle, sen reunat litteät, mikä alentaa läpäisevyyttä tai jopa muodostaa tukoksen.
johtopäätös
Yhteenvetona voidaan todeta, mitä painetta kestää metalli-muoviputki - se on 10kgs / cm2, siksi se sopii erinomaisesti lattialämmitysjärjestelmiin. Huolimatta siitä, että tätä tarkoitusta varten käytetään virallisesti polyeteeniä, valtaosa putkimiehistä valitsee valintansa metallipohjaiseen laminaattiin, jonka halkaisija on 16 mm.
