Mikä on kulma, mitä ovat niiden toiminnan piirteet

Kaikilla alueilla löytyy jokia, lampia, rotkoja ja vain kevätvirtojen virtauspaikkaa. Tällaiset helpotusominaisuudet vaikeuttavat teiden järjestämistä varsinkin asuinalueiden yhteydessä. Tähän ongelmaan on kaksi teknistä ratkaisua: sillat ja kulkutiet.

Tietoja toisesta niistä käsitellään tässä artikkelissa.

Tekniset ja rakenteelliset ominaisuudet

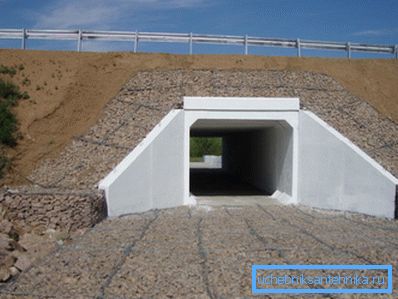

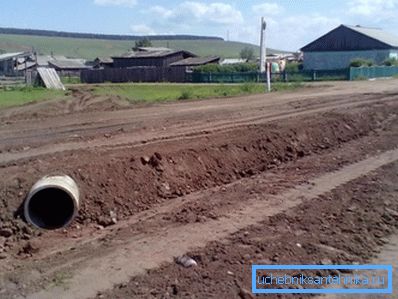

Vesiputki on tietyn kokoinen erityinen lieriömäinen rakenne, joka asennetaan ajoradan pohjalle ja on eräänlainen tunneli sen alla virtaavan veden virtauksen kannalta. Toisin sanoen, jos on olemassa esimerkiksi virta, jonka kautta on välttämätöntä tasoittaa korkealaatuista tietä, kuvattu rakenne on asennettu sen kanavaan, ja suunnitellut työt on jo tehty siihen.

Huomaa: tällaisten putkien toiminnallisuuden vedensiirto ei ole rajoitettu, ja joskus niitä käytetään karjan aliradan tai muiden ylikulkutien luomiseksi.

Vertailu sillan kanssa

Jos kyseessä olevan tuotteen pääasiallisena tehtävänä on asentaa tie veden esteen läpi, miksi sitten asenna pieni silta tähän?

Tosiasia on, että suunnilleen samoilla rakennuskustannuksilla putkella on useita etuja:

• Alustan eheyttä ja päällystetyn polun rakennetta ei loukata.
• Suhteellisen alhainen kulmakerroin. Korjaus- ja huoltokustannukset ovat vähemmän kuin sillat.

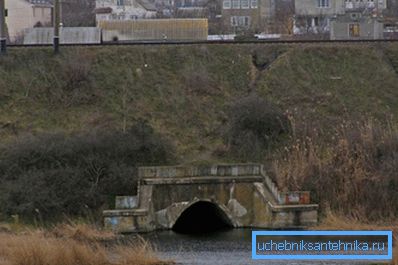

• Putken kuormituksen pienentäminen on verrannollinen maaperän kuoren paksuuden kasvuun, joka vaihtelee kahdesta metristä.

• Koko rakennuksen kohtuullinen hinta.

Näin ollen voidaan päätellä, että pankkien välisen suuren etäisyyden tapauksessa silta on ainoa mahdollinen rakenne, mutta lyhyellä etäisyydellä putkilinjan asennus tulee paljon järkevämmäksi.

laji

Tarkasteltavana on monia erilaisia ​​rakenteita, joiden erottamiskyky voidaan tunnistaa seuraavasta taulukosta:

mitat

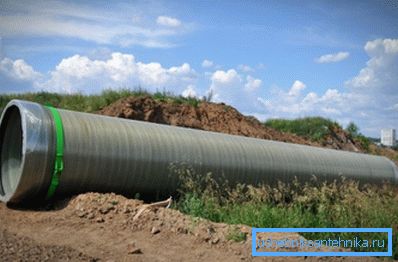

Poistoputken halkaisijan ja pituuden suositeltu suhde näyttää tältä:

On myös olemassa selkeä kaava laskennan laskemiseksi:

L_sp= in + 2 (ns-d)? m, missä

Yleiset järjestelysäännöt

• Kun asennetaan kymmenen metrin putki tilalla sijaitsevaan tien puolen metrin pituiseen osaan, on tehtävä vähintään viidenkymmenen senttimetrin paksuus.
• SNiP: n moottoriteiden kulkuputket voidaan sijoittaa vain sillä edellytyksellä, että profiilia ja suunnitelmaa on saatavilla tämän tyyppisille teille.
• Näiden tilojen yleisin toimintatapa - vapaa virtaus, johon liittyy luonnollinen veden virtaus. Harvemmin käytetty paine tai puolipaine.

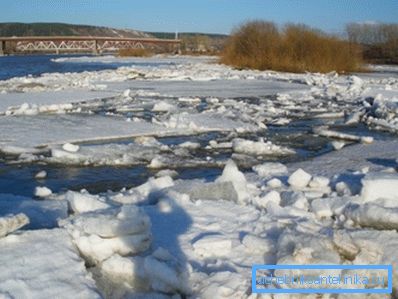

• Ohjeella kielletään putkilinjojen rakentaminen säiliöihin, joiden varrella jää jään siirtyy jäänmuodostuksen yhteydessä, koska jääpalkit voivat luoda hätätilan tukkeuman putken sisäänkäynnin kohdalla.

Vinkki: putkien sijoittamiseksi jokiin, joissa tapahtuu kalojen kutua, on ensin hankittava lupa kalanvalvontaviranomaiselta. Päinvastaisessa tapauksessa kehittäjä odottaa suurta sakkoa.

• Etäisyyttä pohjaveteen on noudatettava käyttötavoista riippuen:

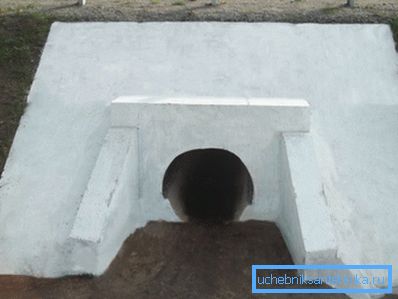

• Putkilinjojen päät muodostetaan portaalin seinien seinistä ja kaltevista siipistä, jotka on haudattu maahan alle pakkasnopeuden 0,25 m ja joissa on vähintään kymmenen senttimetrin paksuinen soratyyny.

• Rakenteilla oleva normaali maaperä korvataan hiekan ja raunioiden sekoituksella. Tämä poistaa sen kohoamisen.
• On olemassa kolmenlaisia ​​ryhmiä, jotka eroavat toisistaan ​​kantavuudestaan. Jokaisessa niistä maaperän täytön korkeus on oma indikaattori: 2 m, 4 m ja 6 m.

Huomaa: epätyypillisissä olosuhteissa on mahdollista käyttää muita maaperän täytteitä ja laskettuja korkeuksia resurssien järkevämmän käytön varmistamiseksi.

• Putkiputket on merkitty kirjaimilla ja numeroilla, jotka on erotettu väliviivalla. Vasemmalla puolella on tuotetyyppi ja oikealla puolella ehdollisten kulkureittien halkaisija, käyttökelpoinen pituus ja niiden ryhmien lukumäärät, jotka määrittävät rakenteen kantokyvyn.
• Betonituotteet asennetaan GOST 26633: n mukaisesti. Tätä varten käytetään raskasta betonia, jonka lujuusluokka ei ole pienempi kuin B25 ja vesitiivis - W Vain tällaiset parametrit takaavat rakenteen pitkän ja asianmukaisen toiminnan.

Sinun pitäisi tietää: lohkojen läsnäolo betonista ja raudoitetusta betonista ei ole sallittua. Ainoa poikkeus on kutistumisleveys, joka ei ylitä 0,05 mm.

• Luokkaan B kuuluvat monoliittiset betonilaatat soveltuvat siipien luomiseksi.

Rakennustyöt

Työn suorittamisesta vain omin käsin, puhe ja ei voi olla, koska rakenneosat ovat yleisiä ja raskaita. Asennusryhmän kanssa on kuitenkin helppo käsitellä asianmukaisia ​​laitteita.

Säätiön kuoppa

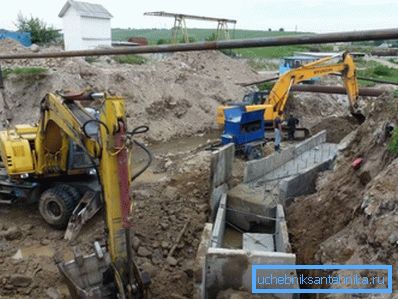

Kaivettaessa kaivoa noudatetaan useita sääntöjä:

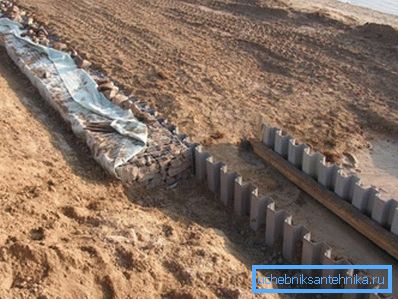

1. Seinien kiinnitys tapahtuu vain, jos pohjavedellä on suuri maaperän kylläisyys.

1. Rinteiden jyrkkyys määritetään kaivannon syvyyden ja kehittyneen maaperän ominaisuuksien mukaan.
2. Jos aiot asentaa vedenpitävyys tai muu vastaava työ, johon liittyy ihmisiä kuoppaan, sen seinät on poistettava kellarista vähintään 0,7 m: n etäisyydellä.

Vinkki: jos lisäputkea ei ole suunniteltu putken asettamisen jälkeen, se voidaan rajoittaa 0,1 metrin välein. Tämä riittää varmistamaan normaalin asennuksen.

1. Objektin ympärysmitan ohella maaperän rullat on järjestetty estämään pintavesien tunkeutuminen kaivoon.

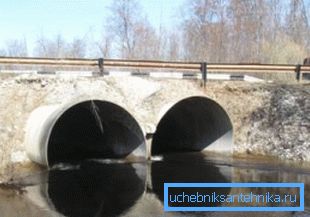

2. Jos asennus suoritetaan säiliön alueella, voit käyttää jotakin kahdesta tavasta poistaa nestettä rakennustyömaalta:
3. Jos tilanne on rinteessä, niin kaivon pohjasta kaivaa vain ylimääräinen kaivanto, joka ohjaa veden ojaan.
4. Muissa tapauksissa on tarpeen luoda pumppu ja pumpata siitä nestettä pumppauslaitteilla.

perusta

Yleisimmät ovat esivalmistetut ja monoliittiset perustukset, harvemmin käytettävät monoliittiset ja paikat, joissa maaperä on heikko, soveltuu paremmin pylvääseen.

Harkitse asennuksen kulkua esimerkkinä kaikkein aikaa vievästä vaihtoehdosta - monoliittinen:

1. Asenna muotti täytteen ympärille.
2. Vaivaa tai toimita konkreettinen ratkaisu.
3. Teemme seoksen täyttöä ja puristusta.

Vinkki: betonin kaatoprosessissa on suositeltavaa lyödä se säännöllisesti teräspalkilla. Tämä estää ilmataskujen muodostumisen.

1. Peitä betoni kalvolla ja kaada vettä, kunnes se asettuu.
2. Poista muotti.
3. Täytämme maan ja kellarikerroksen välisen tilan hiekkaan sekoitetulla soralla.

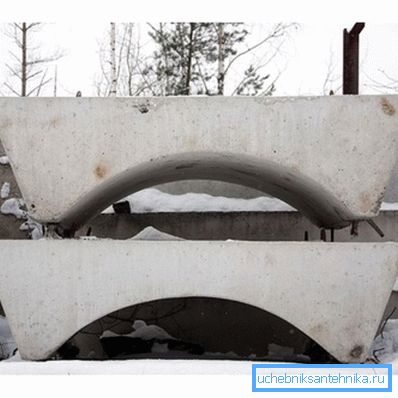

Esivalmistettu pohja erottuu sillä, että laastin sijasta asennetaan valmiita betonikomponentteja.

Putkimateriaali

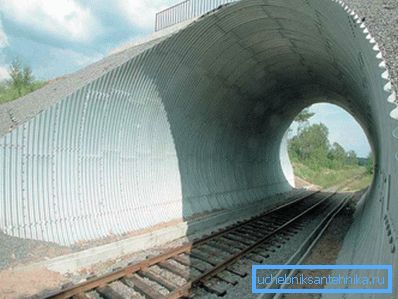

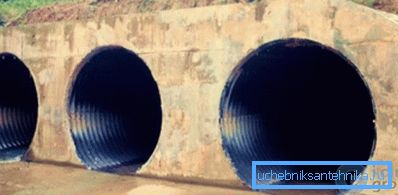

Betoni- tai teräsbetoniputket ovat klassisia tässä ajassa ja testattavassa ajassa. Mutta haluan kiinnittää erityistä huomiota kehittyneempään versioon, joka on metallin aallotettu rakenne.

Tämän tyyppisten laitosten edut:

• Laaja valikoima eri halkaisijoita. Mahdollistaa optimaalisen valinnan mihin tahansa tilanteeseen.
• Pieni paino Merkittävästi yksinkertaistaa kuljetusta ja asennusta.
• Helppo asentaa. Kyseisen materiaalin käsittely ei vaadi erityisiä taitoja.
• Suuri lujuus ja joustavuus. Yhdessä maaperän kanssa luotettavuus on suurempi kuin teräsbetonirakenteella.
• Pitkä operatiivinen termi saavuttaa sata vuotta.
• Matala hinta Antaa jopa 50% säästöjä verrattuna muihin materiaaleihin.
• Monipuolisuus. Sitä käytetään kaikissa ilmasto-olosuhteissa.

vedeneristys

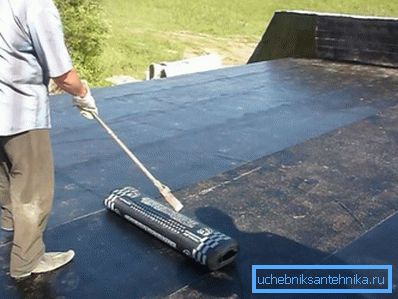

Vedeneristystyöt tehdään useimmiten bitumilaastilla tai kattoainemateriaaleilla. Tärkeintä ennen materiaalin asettamista puhdistaa putken pinta rosoista, lialta ja talvella ja jäätymisestä.

täyttäminen

Rakenteen asentamisen jälkeen se on täytettävä maaperällä. Tätä tarkoitusta varten se, joka oli aiemmin poistettu kuopasta, on varsin sopiva.

Kaikki tapahtuu seuraavasti:

1. Täytämme maan tasaisesti maaperän ja rakennuksen seinien väliseen tilaan.
2. Kun maa täytetään molemmilta puolilta, tiivistämme sen erityisten leimauskoneiden avulla.
3. Sen jälkeen luomme ylhäältä pilven, jonka paksuus vastaa projektiasi.
4. Suoraan putken yläpuolella tiivistettä ei tapahdu tuotteen teknisen ylikuormituksen välttämiseksi.

johtopäätös

Siltojen rakentaminen ei aina ole perusteltua teiden rakentamisessa jokien tai rotkojen yli. Usein on järkevämpää asentaa putki, joka on halvempi ja jolla on useita tärkeitä etuja (katso myös artikkeli Crimping pipes in your home).

Avain onnistuneeseen asennukseen on tiettyjen sääntöjen noudattaminen, joita kuvataan yksityiskohtaisesti edellä. Itse prosessi koostuu maanrakennuksista, perustuksesta, tuotteen itse asettamisesta ja sen täyttämisestä.

Tässä artikkelissa oleva video antaa sinulle lisää tietoja, jotka liittyvät suoraan tarkistettuihin materiaaleihin.

Kuvailtujen rakenteiden asentaminen mahdollistaa monien ongelmien ratkaisemisen maantie-alueiden rakentamiseen, jotka ovat upotettuja jokien ja rottien kanssa.
