Mikä on aaltoputki: suosituimpien lajikkeiden ominaisuudet

Tuotannossa, teollisuudessa, rakentamisessa sekä erilaisissa kotitalouskäytössä käytetään aaltoputkea, jossa on kaksikerroksinen tukki, tai muun tyyppisiä rakenteellisia letkuja. Materiaalin (muovi, kumi, metalli), sen laadullisen koostumuksen ja mittojen (pituus, halkaisija) muuttuminen riippuu sen käyttötarkoituksesta. Puhumme tästä lisää alla, jolloin saat lisätietoja.

Aaltopahvit

Huom. Yleensä putki on aallotettu - GOST riippuu materiaalista - on yleinen laite. Tällöin on mahdollista käyttää kerros- tai kaksikerrosseinää, jossa on polymeerikuori ja / tai vahvistuselementit.

• Syttyville rakenteille, joiden kautta tarvitset venytysyhteyksiä, sekä kaasujen ja nesteiden kuljettamiseen, käytetään usein aaltopahviputkea, joka voi olla valmistettu mustasta tai ruostumattomasta teräksestä. Pinnan kokoonpano (aallotusten muoto, renkaiden pituus, halkaisija) voi olla hyvin erilainen, mutta samaan aikaan tällaiset indikaattorit eivät vaikuta sen laatuun, vaan ne osoittavat vain, että ne kuuluvat yhteen tai toiseen tuotantolaitokseen. Tämäntyyppiset tuotteet valmistetaan yleisen standardin OST 35-22-83 mukaisesti.

• Useimmissa tapauksissa nesteiden pumppaamiseen käytetään aallotettua kumiputkea, mutta se voi toimia myös siemen- ja tuft-putkistoissa (käyttäen TU RB 00149438.091-99), kytkimiä ja eri kokoisia suuttimia. Tällaista kumituotetta vahvistetaan usein teräskierteellä, joka lisää merkittävästi sen teknisiä ominaisuuksia, koska jäykkyys voi kestää vakavia mekaanisia rasituksia imun tai paineen suhteen. Tämäntyyppiset tuotteet valmistetaan GOST 5398-76: n mukaan.

• Perinteisesti aaltopahviputkea voidaan käyttää joustavana kaapelikanavana eri viestintää varten sekä viemäriputkia nielujen, kylpyammeiden, nielujen, suihkukaappien, wc-astioiden ja niin edelleen.

Sen valmistuksessa käytetään samanaikaisesti PVC: tä (polyvinyylikloridia), HDPE: tä (matalapainepolyeteeni), LDPE: tä (korkeapaineinen polyeteeni) tai molempia näistä muunnoksista (kaksi kerrosta). Lisäksi saniteettitarkoituksiin se voidaan vahvistaa teräsrenkailla tai spiraaleilla. Tämäntyyppiset tuotteet valmistetaan GOST 17675-87 mukaisesti.

Materiaalien tarkastelu

teräs

Tällä hetkellä Korean aallotettu, palamaton ruostumaton teräsputki on johtavassa asemassa rakennusmarkkinoilla, vaikka 1900-luvulla japanilaiset valmistajat alkoivat valmistaa sitä ensimmäistä kertaa. Mutta jos puhumme käytön maantieteestä, se kattaa lähes koko maailman. Tällaisten tuotteiden suosio ja korkea hinta eivät ole yllättäviä, koska ne on valmistettu korkealuokkaisesta teräksestä.

Ottaen huomioon, että ruostumaton teräs ei ole alttiina korroosiolle ja hapettumiselle, tällaiset tuotteet eivät vaadi ennaltaehkäisevää huoltoa, joten niiden käyttöikä on lähes rajaton. Tämän laadun ansiosta voit käyttää ruostumattomasta teräksestä valmistettua aallotusta suljetulla tavalla, toisin sanoen sijoittaa sen verhouksen alle (kipsilevy, seinäpaneelit), kaada betonia ja kittiä.

Tällainen putki ei vaadi kompensointikytkentöjä, koska lämpötilan muodonmuutos sammuu itse tuotteen rakenteella, ja jäätymisen tapauksessa se voidaan lämmittää myös avotulella. Kuljetettaessa nesteitä eri kerrosten sisäseiniin ei muodostu ja orgaanisia muotoja, kuten leviä, ei tarvita lisäpuhdistusta.

Joskus näissä letkuissa on polyeteenipinnoite, jota käytetään enemmän koristeluun, esimerkiksi kylmään veteen, sinistä pinnoitetta ja kuumaa vettä varten - punainen päällyste.

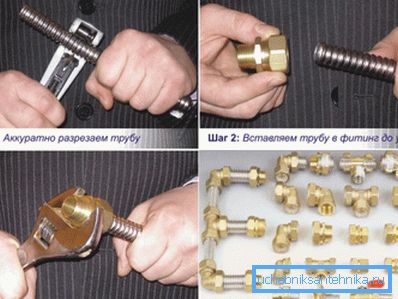

Aaltopahviputket on kytketty toisiinsa sekä erilaisia ​​mekanismeja ja laitteita käyttäen erityisiä messinkiliittimiä, jotka ovat myös puristavia (puristus luodaan kumi- tai paronititiivisteillä, jotka toimitetaan varusteiden mukana).

Asennukseen ei ole erityisiä työkaluja - päälliköt hallitsevat yleensä avaimella tai kaasuavaimella ja satunnaisesti avaimella.

Huom. Niin kauan sitten teräsletkua alkoi käyttää kaasulaitosten asennukseen. Tällaiset letkut ovat paljon luotettavampia kuin kumi - ne kestävät järjestelmän mahdollisen paineen, ne eivät räjähtää ja eivät riko ajan kanssa.

kumi

Huolimatta siitä, että tällaisia ​​letkuja kutsutaan kumiksi, ne ovat itse asiassa monikerroksinen komposiittikumi-tekninen tuote. Puhtaat kumiholkit ovat mekaanisesti epävakaita ja niitä käytetään lukuun ottamatta siemen- ja tuftilinjoja. Jokapäiväisessä elämässä näet tämän tyyppisen vahvistetun letkun palo- ja viemäriverkkoon (tynnyreihin).

Letkujen luokittelu GOST 5398-76: n mukaisesti on esitetty taulukossa:

  Huom. Ensimmäinen ryhmä sisältää imuletkut, joiden negatiivinen paine on enintään 0,08 MPa, ja toinen ryhmä sisältää paine-imun, jonka mahdollinen paine on jopa 1,2 MPa. Erilaisia ​​kumiletkuja, joissa on tekstiilirunko, voidaan käyttää missä tahansa lämmössä (trooppisessa ilmastossa), jossa on alhaisempi lämpötila -50 ° C? C.

Kun ostat tämäntyyppisiä kumituotteita, kiinnitä huomiota merkintöjen läsnäoloon (tämä on sama käyttöohje), joka on välttämättä käytettävä pitkittäisnauhana käyttäen helpotusta tai pysyvää maalia. Näkyvissä olevat symbolit osoittavat luokan, ryhmän, sisähalkaisijan, nimellispaineen ja ilmaston käytön mahdollisuuden.

Esimerkiksi merkintä B (A) - 1 - 25 - 10 - T - GOST 5398-76 osoittaa, että antistaattisella holkilla on tarkoitus pumpata polttoainetta, jonka käyttöpaine on 1,0 MPa trooppisessa ilmastossa ja jossa on alempi raja -10 ° C.

Kuvassa näkyy monikerroksisen kumiholkin rakenne, joka koostuu seuraavista osista:

1. Tekstiilipunat;
2. Kumikerros;
3. Metalli-spiraali;
4. Kumikerros;
5. Tekstiilipunat;
6. Extra tekstiili- tai kumikerros.

Luokan B, P ja KSH letkuille ulkokerros on valmistettu kumista, ja tällaisten holkkien päissä on yleensä kehyksetön pehmeä hihansuut, jotka mahdollistavat siirtymisen siirtoputkiin ja jäykiin putkiin. Tällaisten kumituotteiden varastointi on suoritettava -25 ° C - +35 ° C: n lämpötiloissa vähintään metrin päässä minkä tahansa tyyppisistä lämmityslaitteista.

polymeerit

Kaapelin ja langallisen tiedonsiirron suojaamiseksi vaikeissa käyttöolosuhteissa käytetään polyamidi-aallotusta, joka kykenee ylläpitämään joustavuutta ja mekaanista lujuutta iskujen aikana ja lämpötiloissa -40 ° C: sta +105 ° C: seen ja lyhyeksi ajaksi +150 ° C.

Sukellettaessa 20 m syvyyteen ainutlaatuiset puristustarvikkeet tarjoavat luotettavan tiivisteen sekä helpon asennuksen. Lisäksi polyamidiseinät suojaavat kaapeleita erilaisista öljytuotteista, kuten bensiinistä, dieselpolttoaineesta, petrolista ja öljyistä, ne kestävät ultraviolettisäteilyä eivätkä reagoi tärinäkuormitukseen.

Tuotevalikoima

GOST 287-79: n mukaan tämän tyyppiset polyamidiputket voivat olla kahdentyyppisiä - PV-2 ja PV-0.

• Ensimmäinen vaihtoehto eroaa suuremmista iskunkestävyyksistä ja sitä voidaan käyttää teollisuuslaitteiden, televisio- ja sähköisen viestinnän, viestintäjärjestelmien asennukseen, joissa kaapelikanavalla ei ole lisääntyneitä paloturvallisuusvaatimuksia.
• Toinen vaihtoehto Sen mekaaninen lujuus on alhaisempi ja sitä käytetään samoihin tarkoituksiin, mutta tietyissä paloturvallisuusvaatimuksissa. On huomionarvoista, että PV-0: ta käytetään sähkön ja viestinnän viestintään, kun ne on asennettu omalla kädellään kotona.

Polyvinyylikloridiputket on valmistettu samasta materiaalista ja niitä käytetään kaapelikanavina televisio- ja radioviestintään, sähköverkkoihin ja viestintään. Niitä käytetään myös kotona (hinta on melko kohtuullinen) samojen verkkojen peittämiseksi runkopäällysteiden, kuten kipsilevyjen ja seinäpaneelien alla, mutta niitä ei kaadeta betonilla tai kitillä.

Vihje! Jos piilotettua sisältöä on suojattava altistumiselta ultraviolettisäteilylle, valitse aaltopahvi mustaksi.

Aaltoputki, jossa on mittapää, soveltuu hyvin väärien kattojen runkorakenteeseen, joka mahdollistaa paitsi kaapelin sisäisten kaapeleiden liittämisen myös korjaustöiden tekemisen sisällön purkamiseen / asentamiseen. PVC-aallotus koettimella on riittävän kestävä alhaisille ja korkeille lämpötiloille (keskimäärin -40 ° C - +40 ° C) eikä reagoi kosketuksiin polttoaineen ja voiteluaineiden luokan öljytuotteiden kanssa.

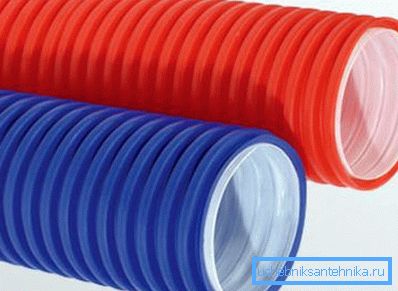

Hyvin usein eri kaapeliviestinnän asennuksessa käytetään aaltopahvia, joka on valmistettu yhdistetystä polyeteenistä, eli kerroksilla on erilaiset ominaisuudet.

Nämä ovat HDPE (HDPE) - matalapaineinen polyeteeni ja LDPE (LDPE) - korkeapaineinen polyeteeni (eivät sekoita - polypropeeniputkella ei ole mitään yhteyttä tällaisiin tuotteisiin!).

• Yläkerros koostuu PND: stä ja se on tarpeeksi helppoa määritellä sitä kosketukseen. Se on karkea eikä siinä ole bukkaalista koostumusta, mutta se kestää iskuja, ei reagoi polttoaineiden ja voiteluaineiden luokkaan kuuluviin öljytuotteisiin ja on erinomainen dielektrinen.
• Sisällä on LDPE-kerros - se on useimmiten valkoista, sillä on erittäin sileä pinta ja sillä on hyvä elastisuus.. Tähän voidaan lisätä samat positiiviset ominaisuudet kuin PND.

Huom. On myös huomattava, että tuotetaan myös keskipainepolyeteeniä (PSD), mutta sitä kutsutaan usein HDPE: ksi ja sitä ei käytännössä käytetä aaltopahvin valmistuksessa.

johtopäätös

Joka tapauksessa polyamidista, polyeteenistä, kumista, teräksestä tai näiden materiaalien yhdistelmästä valmistettu aaltoputki on melko vakiintunut jokapäiväisessä elämässämme. Ja vaikka et huomaisi sitä - käytät joka tapauksessa sivilisaation erilaisia ​​etuja, joissa tällaista laitetta käytetään.

Tämän artikkelin aihekohtaisessa videossa on lisätietoja keskusteltavasta aiheesta, on mahdollista, että se on myös hyödyllinen sinulle.
