Metalliputkien liittimet: tyypit, laite, tyypilliset

Miten metallipolymeeriputket kytkeytyvät vesihuoltoon? Miten metalliputkien puristus- tai puristusliittimet ovat? Onko näillä laitteilla ongelmia, jotka ostajan tulisi tietää?

Selvitä se.

luokitus

Millaisia ​​metalliputkien liitoksia voidaan erottaa?

Muodostetaan kysymys uudelleen: millaisilla merkeillä ne voidaan luokitella?

• toiminnallisuus. Asennuksen muoto ja ulkonäkö määräytyvät enimmäkseen sen mukaan, mitä se on tarkoitettu: on selvää, että sekoittimen ristikko, tee, kulma ja halkaisija toisesta ovat erilaiset.
• materiaali. Oikeastaan ​​luettelo on pieni: nämä tuotteet ovat enimmäkseen messinkiä (joskus kromipinnoituksella); Uusia työntöliittimiä on saatavana sekä messinki- että polypropeenikoteloilla.

Muuten: muovin alla ja tässä tapauksessa on messinki välike ja ruostumaton teräs.

• Napauta halkaisijaa. Tässä on tyypillisiä muoviputkien liitososia eri sovelluksiin.

Huomaa: metallipolymeeriputken taivutusten lisäksi liittimessä voi olla yksi tai useampi putkikierre - ulkoinen ja sisäinen.

• Putken kiinnitysmenetelmä. Jos metalliputkien liitosten muita teknisiä ominaisuuksia ei tarvita erityisiä huomautuksia, kannattaa kiinnittää siihen huomiota.

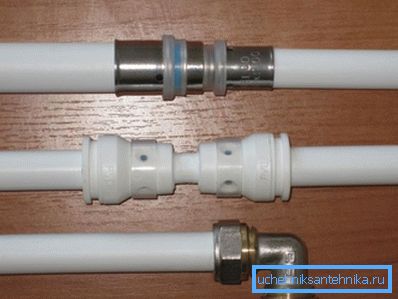

Tapoja kiinnittää putki

Joten mitä vaihtoehtoja on mahdollista?

Jaettu rengas

Nämä laitteet ilmestyivät ensin Venäjän markkinoille ja muodostivat suurelta osin kuluttajan asenteen koko aineistoon.

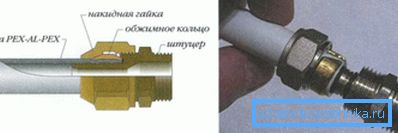

Miten jaetun renkaan puristusasennus toimii?

• Putki kiristetään kiinnikkeeseen, jossa on pari rengasmaista tiivistettä ja lepää fluoroplastista aluslevyä vasten.
• Kun kiristät suuttimen mutteria, se puristaa jaetun renkaan, joka puristaa putken suuttimeen ja estää sen vahingoittumisen.

Tärkeää: liitoksen tiivistämistä ei saada aikaan puristamalla, nimittäin rengasmaisia ​​tiivisteitä. Jaettu rengas kiinnittää putken vain turvallisesti.

Miten tämä yhteys asennetaan?

Tässä on tyypillinen ohje useimmilta valmistajilta:

1. Putki leikataan paikalleen leikkurilla.
2. Sitten hän käyttää kalibraattorin avulla eroon pienimpiä ovaliteetteja. Lisäksi ainakin sisäpinnalla poistetaan viiste.
3. Liitosmutteri ja jaettu rengas ajetaan peräkkäin putkeen.
4. Putki asetetaan liitokseen pysähdykseen.
5. Jauhettu rengas ja mutteri siirretään takaisin reunaan - myös pysäyttimeen -, jonka jälkeen kierre kiristetään ensin manuaalisesti ja sitten näppäinparilla.

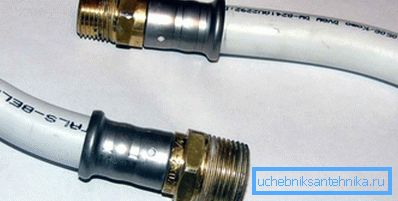

Paina kiinnitys

Metalli-muoviputkien esiliittimet on järjestetty jonkin verran eri tavalla: mutterin ja jaetun renkaan sijaan liitosputki puristaa puristimen, joka on deformoitavissa erityisillä tangoilla joka puolelta.

Jos edellisessä tapauksessa metalli- ja muoviputkien liitososien asentaminen edellyttää vain, että sinulla on pari säädettävää tai avointa avainta, niin tällöin sinun on hankittava erityisiä pihdit. Laatu työkalun hinta on vähintään 9-10 tuhatta ruplaa; Vankat sähköiset punkit voivat tehdä kaikkiaan 40.

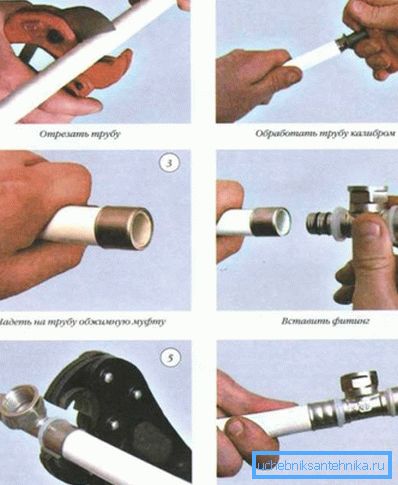

 Toimintojen sekvenssi eroaa hieman edellä kuvatusta:

1. Putki leikataan ja kalibroidaan.
2. Kiinnike ajetaan sen reunasta.
3. Putken pää kiristetään liittimeen.
4. Puristin palautetaan reunaan, kunnes se pysähtyy ja puristetaan pihdeillä, kunnes näkyviin tulee näkyvän renkaan muodonmuutos.

vipu

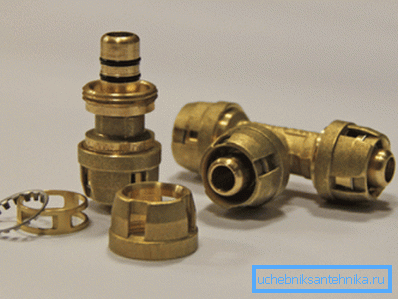

Push tai push-liittimet ilmestyivät kotimarkkinoilla aivan viime aikoina. Niiden laite on hyvin nokkela ja ei eroa monimutkaisuudesta.

Sen pääasiallinen etu on se, että liitännän asentaminen valmistajien ja myyjien vakuutusten mukaan voidaan tehdä käsin ilman työkaluja. Riittää, kun putken pää asetetaan rengasmaiseen uraan, paina - ja työ on valmis.

Samalla liitäntä pysyy kokoontaitettavana - riittää, että irrotetaan mutteri.

Nuance: leikkaamiseen ja kalibrointiin tarvitaan vielä veitsi. Putken poikkeama ja puuttumisen puute voivat johtaa vuotoon paineen alaisena.

Miten se toimii? Yleensä mekanismi on helppo ymmärtää, kun se on tutkinut kuvaa: tiiviys varmistetaan samoilla rengasmaisilla kumitiivisteillä; teräsjousirenkaan ulkonemat kiinnittävät putken pinnan ja estävät sen kääntymisen. Lisävuori ei salli lukitusjousen liikkua liian lähelle reunaa.

ongelmia

Valitettavasti jaetun renkaan muotoilun ansiosta metalli-muovi kokonaisuutena on saanut mainetta erittäin epäluotettavasta materiaalista. Mikä on syy? Johtuen siitä, että kuumavesihuollon asennuksen tai lämmityksen aikana alkoi virrata useita lämmitys- ja jäähdytysjaksoja.

Mielenkiintoista on, että tämän ongelman puristusliittimet ovat käytännössä puuttuvia. Ei ole vielä riittävästi tietoja työntövarusteista, joten on liian aikaista tehdä johtopäätöksiä.

Joten mikä on ongelma? Miksi yhteydet kulkevat?

Mutta koska putken ovaliteetin rikkoutuminen ja irrotettu nauha poistetaan renkaan tiivisteistä asennuksen aikana. Tämän seurauksena puristushihnalla puristamisen jälkeen tiiviys varmistetaan vain polyeteenin sisäkerroksella, joka on yksinkertaisesti muotoiltu lämmityksen ja vakiopaineen aikana. Kun se jäähtyy, näkyviin tulee aukkoja, joissa vesi syttyy.

Huomaa - ei kaikki yhteydet virtaavat. Vain ne, joissa kumitiiviste on rikki.

Miksi painetaan tämän hyökkäyksen sovittamista ohi?

On kaksi syytä.

1. Niiden asennus on järjestetty hieman eri tavalla. Sormien renkaat ovat syvemmät ja vaikeampi purkaa.
2. Kun olet käyttänyt vaikuttavan määrän puristuspihdit, asentaja ei todennäköisesti tallenna kalibraattoriin. Samanaikaisesti, kun puristusliitokset asennetaan, veitsi korvataan usein hakasahalla, eikä viistejä poisteta periaatteessa.

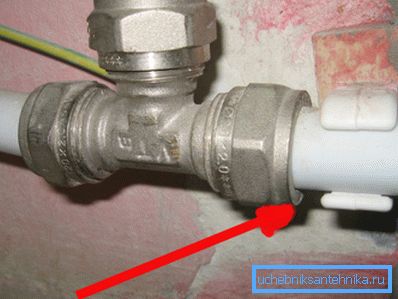

Mitä tehdä, jos kuuma vesi on virrannut korkin mutterin alla?

• Kierrä mutteri irti ja pura liitäntä.
• Leikkaa ja kalibroi putken pää uudelleen.
• Korjaa tai vaihda O-renkaat.
• Koota uudelleen.

johtopäätös

Toivomme, että retkemme joidenkin saniteettilaitteiden laitteeseen on hyödyllistä lukijalle. Sinun on parempi päättää, mitkä liitokset metalli-muoviputkille (lue myös artikkeli Kiinnitys PVC-putkille: edullinen vaihtoehto tiedonsiirtoon).

Kuten tavallista, tämän artikkelin liitteenä olevassa videossa voit löytää lisää temaattisia tietoja. Onnea!
