Metalliputkien liittimet: kytke osat eri tavoin

Metalli-polymeeriputkien liitososat sekä osat, jotka on tarkoitettu vain metallielementtien välisen viestinnän kokoonpanoon, voivat olla hyvin erilaisia. Tässä tapauksessa erot ovat siinä materiaalissa, josta liittimet on tehty, ja niiden suunnittelussa.

Seuraavassa tarkastellaan tärkeimpien osien tyyppejä, kiinnittäen huomiota niiden vahvuuksiin ja heikkouksiin.

Mitä ne on tehty?

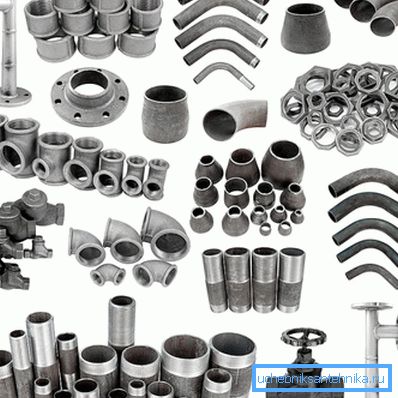

Yleiskatsaus varusteiden valikoimasta alkaa analysoimalla niiden valmistuksessa käytetyt materiaalit. Yleensä metalliyhdistysosa on sama kuin putkiliikenteen asettamisessa käytetty metalli, mutta poikkeuksia on olemassa.

Useimmiten käytetään putkiliittimien valmistuksessa:

• Valurauta. Materiaali kestää rasitusta ja kemiallista rasitusta, kestää korkeaa painetta. Useimmat valurautamallit tarjoavat kierteisen liitännän, mutta voit löytää kytkentälaitteita, jotka vaativat lisäsulkemista sementtilaastilla, tiivisteillä tai jopa johtamalla. Valurautaosien haittana on suuri massa ja korkea hinta.

• Terästä. Sitä käytetään samassa paikassa kuin valurautaa, jolla on vähemmän joustavuutta suuremman elastisuuden vuoksi. Toisin kuin valurauta, teräsliittimet epäonnistuvat aikaisemmin, koska ne ovat alttiimpia korroosiolle (myös sähkökemialle).

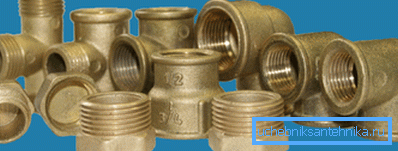

• messinki. Hyvä vaihtoehto yhteyden luotettavuuden, kestävyyden ja suorituskyvyn kannalta. Messinkiliittimiä voidaan käyttää metalliputkien järjestämiseen sekä muovikommunikaation asentamiseen.

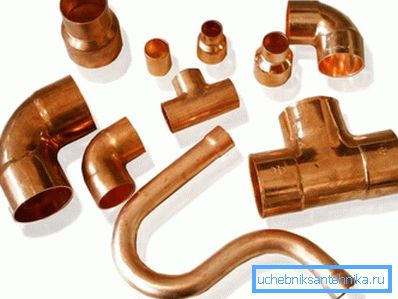

• kupari. Tällaiset osat ovat kalleimpia, mutta samalla ne tarjoavat kaikkein luotettavimman ja kestävän putkien liitännän. Useimmiten niitä käytetään lämmitysjärjestelmissä, mutta ne voivat olla mukana vesiputkien kokoamisessa yksityisissä asuntoissa ja kaupallisissa organisaatioissa.

Kiinnitä huomiota! Kuparia ja messinkiä käytetään erittäin harvoin pääviestinnässä.

Lisäksi metalli-muoviputkiin perustuvien vesijohtojärjestelmien järjestämisessä käytetään myös liittimiä, joissa on metallia (terästä tai messinkiä) sisältäviä teknopolymeerejä.

Suunnittelun lajikkeet

Hitsaukseen tai juottamiseen

Jos materiaalit ovat enemmän tai vähemmän selkeitä, yritä ymmärtää kokoonpanot.

Yksinkertaisimpia ovat liittimet, joita käytetään hitsauksessa tai (kupari- / messinkiosien tapauksessa) juottaminen.

• Hitsausliitos edustaa tietyn kokoonpanon putken fragmenttia. Sen halkaisija vastaa pääsääntöisesti yhdistettyjen putkilinjojen halkaisijaa, mikä mahdollistaa tuotteiden reunojen hitsaamisen päähän.
• Suurin osa hitsatuista liittimistä on valmistettu "mustasta" teräksestä. Samalla hitsaus saadaan riittävän luotettavaksi kestämään korkein mahdollinen paine.

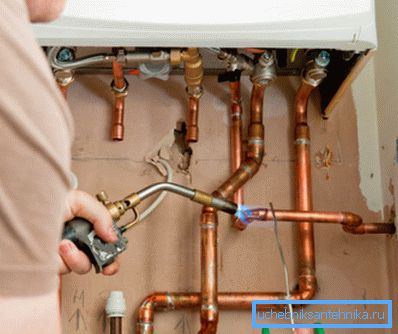

• Valmistetaan kupari- ja messinkiosia, joihin juotetaan. Niiden kokoonpano mahdollistaa pistorasiaan putken asennusta varten, kun taas juotteen täyttöä varten vaadittava vähimmäisväli on säilytettävä.

Kiinnitä huomiota! Hitsaus- ja juotosputket ovat melko monimutkaisia ​​tekniikoita, jotka vaativat pitkän aikavälin kehitystä. Tekstin ohjeet ja selittävät videot on siis tutkittava perusteellisesti ja mikä parasta - kokeneen mestarin johdolla.

Langan alla

Kierteiset osat ovat yleisimpiä. Ne voidaan valmistaa mistä tahansa edellä mainituista materiaaleista, mutta ensisijaisesti tässä segmentissä on teräs ja messinki.

Seuraavassa on tyypillinen kierreyhteys:

• Useimmiten tällaisia ​​osia käytetään putkien liittämiseen halkaisijaltaan 50 mm tai vähemmän. Pidemmällä ympärysmitalla kierre ei pysty tarjoamaan tarvittavaa kireyttä.

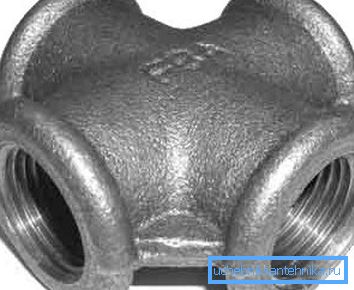

• Polven, teiden tai ristikappaleen järjestämiseksi on välttämätöntä, että kierre ei ole vain liitännässä, vaan myös putkessa. Joissakin tapauksissa leikkaus on tehtävä itsenäisesti erikoistyökalujen avulla - kuolla.

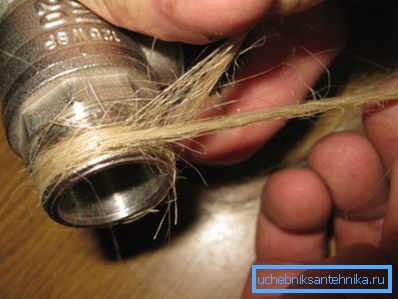

• Joskus yhteydet vaativat tiivistymistä. Tätä varten risteyksessä valmistetaan synteettistä (polymeerinauhaa) tai luonnollista (pellava- ja analogia) materiaalia.

Vihje! Aloittelijat tekevät usein virheen ajatella, että mitä voimakkaampi kierre on, sitä tiiviimmin se on. Itse asiassa liiallisen ponnistelun myötä on olemassa riski, että "vetämällä", hajotetaan lanka ja saadaan taattu vuoto.

Laipan alla

Asennusosille, joiden halkaisija on yli 50 mm, käytetään putkien laippoja.

Esimerkki tällaisesta sovituksesta on esitetty tässä osassa olevassa kuvassa.

• Yleensä nämä tuotteet valitaan putkilinjan poikkileikkauksen alla. Myös joskus laippaliitokset hitsataan suoraan putkiin, mutta tässä tapauksessa kokoonpanon luotettavuus pienenee huomattavasti.
• Sulkemiseen kosketuskohdassa voidaan asentaa elastisen materiaalin tiiviste. Tässä tapauksessa kahden putken liitos vaatii säännöllisen huollon kuluneen osan vaihtamiseksi.

• Laippaliittimien etuna on se, että niitä voidaan käyttää sulkuventtiilien, eri antureiden, venttiilien jne. Asentamiseen suurikokoisille putkistoille.

röyheltää

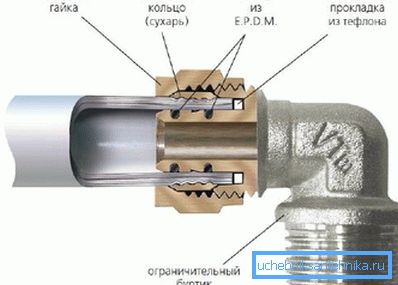

Suhteellisen hiljattain on käytetty ns. Puristusliittimiä metalliputkien liittämiseen.

Niiden toimintaperiaate on lähes identtinen muoviputkelle tarkoitetun puristusliittimen käytössä:

• Langalle on asennettu metallia (terästä tai messinkiä).
• Kun ruuvi kiinnitetään, se painaa erityistä, joustavasta materiaalista tai ohuesta metallista valmistettua tiivistettä rajapintaan.

Kiinnitä huomiota! Kumi- tai polymeerisäiliöiden käyttö rajoittaa lämpötilan olosuhteita, joissa järjestelmää voidaan käyttää: suurin lämmitys on 95 ° C⁰S.

• Samaan aikaan paineen johdosta on riittävästi järjestelmän tiiviyden toimintaa.
• Jotkut yritykset tuottavat yleisiä malleja tällaisista laitteista, jotka soveltuvat yhtä hyvin teräs- ja muoviputkiin.

Tämäntyyppisiä tuotteita käytetään yleensä vesijärjestelmien järjestelyssä. Tärkein etu tässä tapauksessa on huomattava voitto ajoissa: putki laitetaan sovittimeen ilman kierteitä, mikä helpottaa suuresti työtä.

Toisaalta tällaisella asennusjärjestelmällä on haittoja. Esimerkiksi vakavalla vaivalla putki voidaan yksinkertaisesti vetää ulos, varsinkin jos tiiviste on hieman kutistunut ja menettänyt elastisuuden. Tällainen voimavektori on tietenkin epätyypillinen putkilinjoille, mutta tämä ominaisuus on muistettava!

johtopäätös

Metalliyhteyksien kokoaminen omin käsin meidän on valittava paitsi itse putket myös ne osat, joita käytetään niiden kiinnittämiseen. Siksi on tärkeää, että ennen työn aloittamista perehdytään kaikkien saatavien varusteiden valikoimaan ja valitaan ne, jotka vastaavat eniten tehtäviä, vaatimuksia ja taloudellisia valmiuksia.

Yksityiskohtaisempi katsaus edellä kuvattuihin tuotteisiin löytyy tämän artikkelin videosta.
