Metalli-muoviputkien liitäntä: 3 tapaa luoda luotettava

Useimmissa tapauksissa veden syöttöjärjestelmän ja lämmitysjärjestelmän järjestämiseen käytetään erilaisia ​​polymeeriputkia. Muovin tyypistä riippuen niiden liittämiseen käytetään yhden tai toisen rakenteen liitososia. Selvittäkäämme tarkemmin, miten metalli-muoviputkien liitäntä tehdään omin käsin.

LVI-järjestelmien edut

Ei niin kauan sitten, kaikki LVI-järjestelmät oli valmistettu metalliputkista.

Nyt tämä materiaali on korvattu metalli-muovilla, jolla on monia etuja:

• helppo asentaa;
• resistenssi eri kemikaaleille;
• tuotantoprosessin ympäristöystävällisyys;
• kyky kestää suurta sisäistä painetta;
• joustavuutta, joten voit käyttää vähemmän kytkentöjä;
• osien sisäpinnalla ei ole korroosiota ja kerrostumia;
• pitkä käyttöikä;
• alhainen hinta

Mutta on joitakin haittoja:

• korkea lämmönkerroin;
• metalli-muovi tuhoutuu ultraviolettisäteilyllä.

Telakointimenetelmän valitseminen

Putkien liittäminen metalli-muovista, kuten myös muusta polymeeriosasta, tehdään liitosten avulla. Minkälaisesta hankkimistasi olet riippuvainen kokoamismenetelmästä.

Harkitse niitä kaikkia yksityiskohtaisemmin.

Menetelmä 1. Puristusyhdisteet

Tässä tapauksessa metalliputkien liitännät tehdään messinkistä valmistetuista puristusliittimistä. Heidän toinen nimi on collet-yhteys.

Tämän tyyppisen telakointiaseman etuna on se, että sinun ei tarvitse ostaa mitään muita työkaluja tai laitteita. Kaksi mutteria riittää kiristysmutterien kiristämiseen.

Asennus koostuu kolmesta osasta:

• sovitus;
• jaettu rengas;
• korkki.

Kiinnitä huomiota! Metalli-muoviputkien liitokset puristusliittimillä ovat kokoontaitettavia. Tarvittaessa voit purkaa LVI-järjestelmän ja asentaa sen uudelleen tekemällä tarvittavat muutokset tai lisäykset.

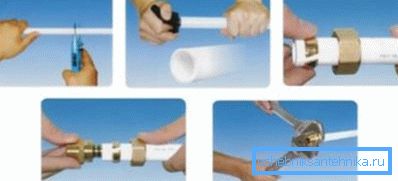

Asennusohjeet ovat erittäin yksinkertaisia:

1. Halutun pituinen kappale on erotettu metalli-muoviosasta. Aihion on oltava suora vähintään 10 senttimetrin etäisyydellä leikkauksesta.
2. Leikkaus suoritetaan erityisillä puristusleikkureilla tai metallisahalla. Jälkimmäisessä tapauksessa reuna täytyy puhdistaa porausreikistä. Muista, että leikkaus on suoritettava tiukasti oikeassa kulmassa, muuten on vaikea saavuttaa tiukka sovitus.
3. Sitten pään päälle asetetaan mutteri (sen kierre on suunnattava katkaisupuolelle) ja tiivistysrengas.
4. Tämän jälkeen osan loppuosa käsitellään erityisellä skannaustyökalulla:

• sisäinen viiste poistetaan kalibrointipuolella (noin 1 mm: n etäisyydellä);
• pyyhkäisyn toinen puoli poistetaan ulkokehältä.

1. Liitin asetetaan metalli-muoviosaan, sitten tiiviste laitetaan siihen ja mutteri ruuvataan. Ensinnäkin työ tehdään manuaalisesti, sitten - jakoavaimella. Älä kiinnitä merkittävää voimaa, muuten materiaali voi vaurioitua.

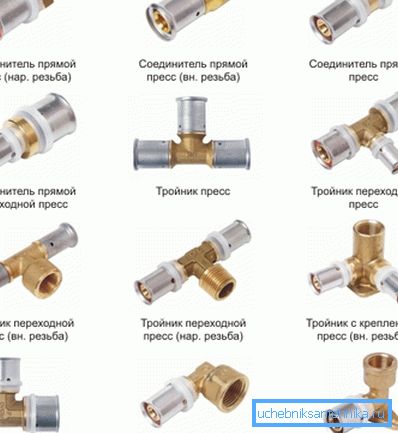

Menetelmä 2. Liitä käyttämällä liitäntälaitteita

Tätä vaihtoehtoa voidaan käyttää vesijärjestelmien ja lattialämmityksen järjestämiseen. Tällaisia ​​muoviputkiliittimiä käytetään tapauksissa, joissa putki on upotettu betoniseinään tai piilottaa lattian päälle.

Liitos on luotettavampi, mutta laitos itse vaatii tiettyjä taitoja päälliköltä sekä erikoistyökalujen - puristintankojen saatavuudesta.

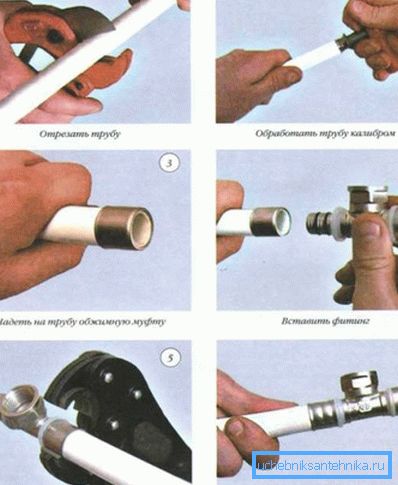

Työ tehdään seuraavassa järjestyksessä:

1. Oikeasti leikatun putken tukipäätä käsitellään murskaimella: sisä- ja ulkohihnat poistetaan.
2. Kalibraattori tarkistaa osan sisäisen halkaisijan.
3. Ennen asennusta on varmistettava, että siihen on asennettu dielektrinen tiiviste ja tiivisterenkaat.
4. Kappaleeseen laitetaan puristusholkki, ja sisäpuolelle asetetaan tiivistyssovitin.
5. Sitten kytkin puristetaan putkeen puristintangoilla. Varmista, että asennetut suuttimet vastaavat sen osan halkaisijaa, johon sovitin asennetaan.

Kiinnitä huomiota! Metallihihan puristusta ei suositella uudelleen. On toivottavaa, että kaikki toimitti ensimmäisen kerran, muutoin vuoto on mahdollista, minkä vuoksi on tarpeen liittää tämä solmu uudelleen.

Erilaisia ​​puristusliittimiä on jäykällä kytkimellä. Tässä tapauksessa suuttimen syvyyssyvyyden säätö suoritetaan käyttämällä erityisesti varustettua ikkunaa.

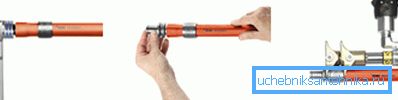

Menetelmä 3. Telakointi liukukytkimillä

Toinen ja kolmas menetelmä metalli-muoviputkien liittämiseksi ovat samankaltaisia, mutta jälkimmäisessä tapauksessa piikkien lisäksi käytetään laajenninta, joka lisää käytetyn osan sisähalkaisijaa ennen asennuksen asentamista.

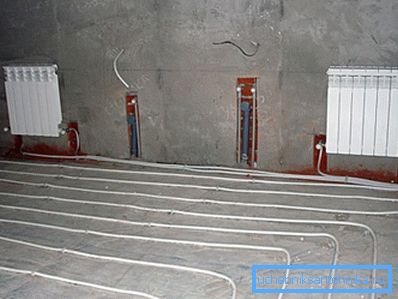

Yhteys on pysyvä, hermeettinen ja erittäin luotettava. Käytetään lattialämmitysjärjestelmien asentamiseen, jotka on tarkoitus kaataa konkreettisella ratkaisulla.

Työ tehdään seuraavasti:

1. Putki leikataan, minkä jälkeen puristusholkki asetetaan siihen.
2. Metalli-muoviosan päätä laajennetaan paisuntasäiliöllä, minkä jälkeen se asennetaan.
3. Kytkentä puristetaan puristimella.
4. Luotettava ja kestävä yhteys on valmis.

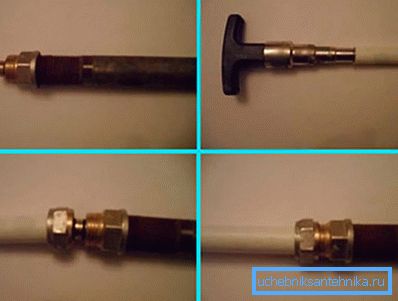

Polymeeriputkien liittäminen metalliin

Joskus on tarpeen yhdistää eri materiaaleista valmistettuja putkia. Kytke esimerkiksi paikallinen vesihuolto kerrostalon keski-metallisella vesimylulilla. Tässä tapauksessa tarvitset puristusliittimen ja kaliiperi.

Kiinnitä huomiota! Muoviputken liittäminen metalliin ilman kierteitä ei toimi. On tarpeen käyttää vain erityisiä osia, jotka on suunniteltu putkilinjan halkaisijaltaan.

Asennus on seuraava:

1. Lanka tai erityinen tiivistyspolymeerinauha kierretään metalliosan kierteelle. Kiinnitysosan kierteitetty osa ruuvataan siihen.
2. Kiinnitysmutteri ja tiivistysrengas työnnetään metalliosaan, minkä jälkeen haarukat poistetaan reunastaan.
3. Sitten muovielementti liukuu metallin osaan kiinnitetyn liitoksen päälle.
4. Mutteri on kiinnitetty kiinnikkeeseen ja tiivistää liitoksen.

Putken taivutusmenetelmät

Liitännän lisäksi on tärkeää noudattaa oikeanlaista metalli- ja muoviosien taivutusta.

On neljä eri tapaa:

1. käsin. Tällöin on kiinnitettävä erityistä varovaisuutta, jotta taittopisteessä ei ole vikaa, joka johtaa putkilinjan tukkeutumiseen.
2. Jousen käyttäminen. Tämä työkalu myydään rautakaupoissa. Jousi työnnetään sisään, jonka jälkeen taivutus suoritetaan.
3. Hiustenkuivaaja. Kuuman ilman vaikutuksesta metalliplastiset mutkat helpottavat. Mutta sinun pitäisi työskennellä hänen kanssaan huolellisesti, muuten on olemassa vaara sulaa materiaalia.

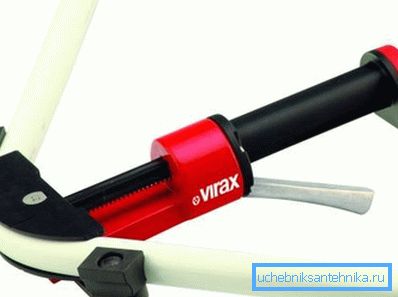

4. Käyttämällä erityistä putken taivutinta. Tämä on ammattimainen työkalu, joka auttaa sinua taivuttamaan minkä tahansa kokoista osaa oikein ja ilman erityisiä ponnisteluja.

johtopäätös

Polymeeriosien kiinnittäminen toisiinsa sekä metalli-muoviputkien liittäminen metalliin - työ on yksinkertainen, mutta vastuullinen. Oikeasta toiminnasta riippuu vesijärjestelmän toiminnan tiiviys ja kestävyys. Lisätietoja tästä artikkelista löydät videosta.
