Mahdolliset metalliputkien koot ja niiden ominaisuudet

05-09-2018
Putket

Metalliputkia käytetään laajalti LVI-laitteissa. Niiden avulla vesi-, lämmitys- ja viemäriputket. Se käyttää tuotteita, joiden halkaisijat ovat monenlaisia, joiden valikoima tässä artikkelissa käsitellään.

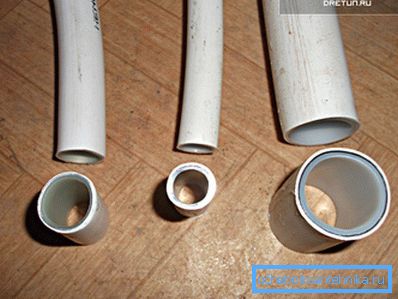

Metalliputkien erilaiset halkaisijat

Yleiset säännökset

Aluksi tarkastellaan kyseisten tuotteiden rakennetta ja niiden ominaispiirteitä.

rakenne

Metalliputki 20 mm pituussuunnassa

Kyseisen tuotteen rakenne on yksinkertainen:

  1. Sisäinen polymeerikerros, joka on kosketuksessa nesteen kanssa.
  2. Liimakerros.
  3. Alumiini, joka antaa putkelle tarvittavan jäykkyyden ja lujuuden.
  4. Jälleen liimakerros.
  5. Ulkopolymeerikerros suojaa alumiinia kosketuksesta ulkoiseen ympäristöön.

Tämä rakenne takaa useita tärkeitä etuja, jotka tekevät muoviputkista niin suosittuja, kun asennetaan yksityisten talojen ja huoneistojen teknisiä järjestelmiä.

arvokkuus

Harkitse metalliputkien ominaisuuksia:

  • Syövyttävät prosessit. Mikä on tärkeää tuotteille, jotka ovat jatkuvasti kosketuksissa veden kanssa.
  • Suuri läpäisevyys sisäisen pinnoitteen sileyden vuoksi.

Vinkki: jos liität muoviosat metalliin, on toivottavaa asentaa erityisiä suodattimia liitosalueelle. Tämä estää ruostetta ja muita roskia putkilinjan vanhasta osasta uuteen.

  • Hyväksyttävät lujuusominaisuudet ovat huomattavasti parempia kuin tavanomaiset polypropeeni- tai polyeteenimallit.
  • Korkeiden lämpötilojen kestävyys, joka mahdollistaa muoviputkien vapaan käytön lämmitysjärjestelmässä. Esimerkiksi polyeteenimallit eivät ole kategorisesti sopivia tällaisiin tarkoituksiin alhaisen lämpötilan kynnyksen vuoksi.

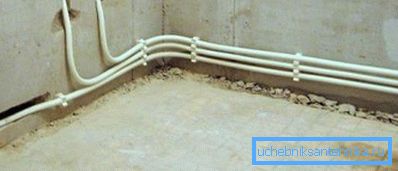

Kuva lämmitysjärjestelmän metalli-muoviputkesta
  • Edullinen hinta. Myös muovin osittainen käyttö tuotantoprosessissa voi vähentää merkittävästi tuotteiden kustannuksia.
  • Kevyt. Voit rajoittaa yksinkertaisia ​​liitetiedostoja eikä aiheuta lisäkuormitusta rakennuksen perustalle.
  • Ekologinen puhtaus. Täyttää kaikki tarvittavat terveysvaatimukset.
  • Helppo käyttää itse-se-itse. Metallien leikkaamisessa ja liitosten asennuksessa ei välttämättä ole erityisiä taitoja.

Vinkki: metalli-muoviputkiston asennuksessa on suositeltavaa käyttää erikoistyökalua - painonäppäintä. Sen avulla prosessi on paljon helpompaa ja nopeampaa.

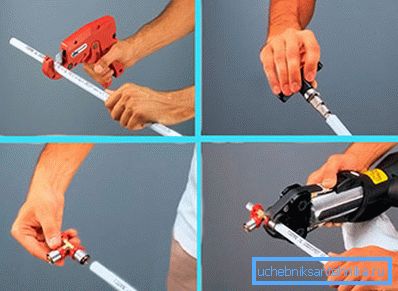

Graafiset ohjeet yhteyden suorittamiseksi painamalla näppäintä
  • Pitkä käyttöikä, vuosikymmeniä, edellyttäen että noudatetaan kaikkia toimintaohjeita.

mitat

Tarkasteltavien tuotteiden halkaisijat ovat melko vaihtelevia, kuten veden syöttöjärjestelmissä, useimmin käytetään näytteitä, joiden koko on 15 - 50 mm, mutta jätevedelle 32 - 150 mm. Muoviputkien merkintä tehdään kuitenkin yleensä tuumaa, joten katsokaamme tätä epätavallista pituutta.

Vinkki: putkea valittaessa on suositeltavaa ottaa huomioon sisäinen halkaisija, joka on merkitty kahdella kirjaimella ”DU” - ”nimellishalkaisija”. Ulkopuoli voi olla hyvin harhaanjohtava seinien paksuuden erojen vuoksi.

tuumaa

Tarkkuus on 1 tuuma = 25,4 mm. Käytännössä putkissa on seuraava suhde:

tuumaa millimetriä
? 15
? 20
1 25
1? 32
1? 40
2 50
3 80
4 100
6 150

Siksi älä yllätä, kun putkimies tai myyjä erikoisliikkeessä kuvailee halkaisijan yhden sekunnin tai kolmen neljänneksen. Käännä koko metriseen järjestelmään ja on helpompi navigoida.

Eri kokoisten osien liittämiseksi käytetään erityistä kalibraattoria.

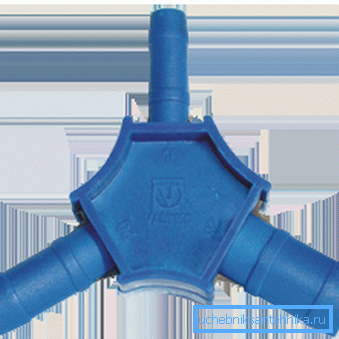

Polymeerimittari metalliputkille

Tekniset parametrit eri halkaisijoille

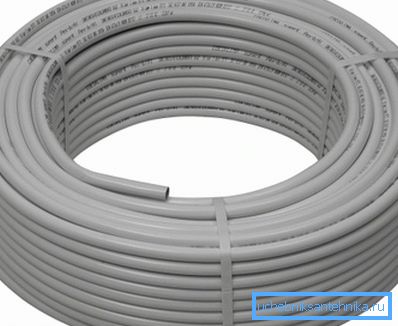

Metalliputki MP 16x2 mm 1 m, rullattu kelaan

Poikkileikkauksen muutos vaikuttaa tuotteiden parametreihin eri tavoin:

parametri merkitys
Osa, cm 1,6 2 2.6 3.2 4
Ohjaus, katso 1.2 1,6 2 2.6 3.3
Kerrosleveyden muodostaminen, cm 0,2 0,2 0,3 0,3 0,35
Massan leikkauspituus 100 cm kg 0115 0,17 0,3 0,37 0,43
Yksi metri, l 0,113 0201 0,314 0,531 0,855
Sallittu lämmitys 10 barin paineessa noinC 0 - 95
Sallittu lämmitys 25 baarin paineessa noinC 0 - 25
Lämpötilan raja noinC 135
Vastuksen paineen rajoitus maksimilämmityksen aikana, baari 10
Häviävä paine lämmityksen aikana jopa 20 astetta, baari 94 87 88 76 67
Sileysindeksi 0069
Lämmöneristyskerroin, W / m? K 0,431
Vahvuusindikaattori, N / 10 mm 71
Alumiinihitsauksen vahvuusindikaattori, N / mm2 58
Ei muodonmuutosta kuumennettaessa 20 ° C: seen noinC 60 minuuttia, MPa 5,7 5,09 5,42 5.11 4,83
Ei muodonmuutosta kuumennettaessa 95 ° C: seen noinC 60 minuuttia, MPa 3,29 3,02 3.17 3,02 2,94
Ei muodonmuutosta kuumennettaessa 95 ° C: seen noinC sata tuntia, MPa 2,92 2,68 2,82 2,69 2,61
Ei muodonmuutosta kuumennettaessa 95 ° C: seen noinC tuhat tuntia, MPa 2,56 2,35 2,51 2,43 2,3
Vastus poikkileikkaukselle, N 2870 3040 3250 3420 3560
Kestävyys ottaen huomioon kaikkien toimintastandardien noudattaminen, vuosia Puolen vuosisadan
Pienin taivutussäde käsivarsilla, cm 8 10 11 16 55
Pienin taivutussäde erikoislaitteiden avulla, cm 4.5 6 9,5 12.5 18
Metalliputki 32 mm kestää jopa viisikymmentä vuotta

Kuten näette, monet ominaisuudet ovat yleisiä kaikenkokoisille ja jotkut radikaalisti muuttuvat. Esimerkiksi kerrosten käyttöikä, sidoslujuus ja lämmönjohtavuuskerroin ovat samat ohuille näytteille ja paksumpille.

Taivutussäde ja muodonmuutosten kestävyys ovat kuitenkin huomattavasti erilaiset eri osille: 16 mm: n metalli-muoviputki kestää suurimmat kuormat.

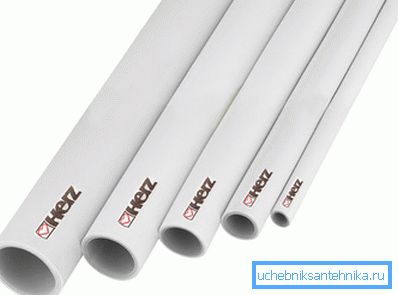

16 mm: n metallilastuputken teknisillä ominaisuuksilla on parhaat vahvuusindikaattorit

johtopäätös

Alumiinista ja polymeeristä valmistetut putket yhdistävät monia metalli- ja muovituotteiden myönteisiä näkökohtia, mikä poistaa niiden haitat. Tämän vuoksi niitä käytetään laajasti eri putkijohtojen järjestämisessä, mikä puolestaan ​​vaatii erilaisia ​​halkaisijoita.

Näytteet, joiden halkaisijat ovat erilaiset

Lohkojen mitat mitataan tuumina ja vaihtelevat yleensä yhdestä sekunnista kuuteen. Tämä ero vaikuttaa myös tuotteiden teknisiin ominaisuuksiin, joita edellä kuvattiin yksityiskohtaisesti. Tämän artikkelin video tarjoaa sinulle lisätietoja, jotka liittyvät suoraan tarkistettuihin materiaaleihin.
