Liesi liesi - miten savupiippu tehdään

Huolimatta siitä, että 21. vuosisata on jo pihalla, ja modernit teknologiat ympäröivät meitä, uunit eivät ole vain merkityksellisiä, vaan ovat myös yksi suosituimmista maalaistalojen lämmitystyypeistä. Tämä johtuu ensisijaisesti niiden kompakteudesta - tällaista uunia voidaan siirtää paikasta toiseen ja sulaa missä tahansa talossa.

Sen tehokkuus ja turvallisuus riippuvat kuitenkin paljon siitä savupiipusta, johon se on kytketty, joten tarkastelemme lähemmin sitä, miten itse liesi putkelle, jotta liesi toimisi odotetusti.

Savupiipun ominaisuudet

Ennen putken valmistusta kannattaa tutustua uunin savupiipun ominaisuuksiin, jotka ovat suoraan mukana koko rakenteen lämmittämisessä ja sen seurauksena huoneen lämmittämisessä (lue myös artikkeli VChGH-putket - ominaisuudet ja sovellus).

Joten se koostuu kahdesta osasta:

• Lämmönvaihto - sijaitsee uunin sisällä
• Kaasunpoisto - on putki, joka yhdistää pakoputkeen.

Katsokaa lähemmin kunkin elementin laitetta.

Lämmönvaihto-osa

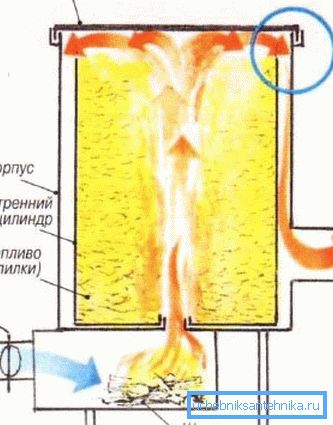

Edistyksellisin ja palonkestävin on lämmönvaihtimen polven muotoilu. Kuitenkin lämmönsiirtoelementtien sijainti kotelossa ja niiden muoto riippuu uunin tyypistä ja savupiipun rakenteesta. Kaikki olemassa olevat burzhuekin tyypit voidaan jakaa kahteen tyyppiin:

Kaasun poistoaukko

Kaasunpoistoputkea, joka ymmärretään useimmiten sanana "savupiippu", voidaan kytkeä joko venttiilin jälkeen, joka pystyy estämään kaasujen poistumisen, tai suoraan savukaasukanavaan.

Edellä esitetyn seurauksena voidaan päätellä, että poistuvat kaasut tulevat putkeen, koska ne ovat jo menettäneet osan lämpöstään. Tämä ei kuitenkaan tarkoita, että savupiippu pysyy kylmänä, jota on otettava huomioon valittaessa materiaalia.

Valmistuksen ja asennuksen suunnittelu

tarvikkeet

Kuten edellä mainittiin, liesi on liikuteltava uuni, jonka lisäksi uunin uunin putken tulisi olla kevyt ja mahdollisuuksien mukaan kokoontaitettava. Siksi tiiliputken vaihtoehtoa ei oteta huomioon.

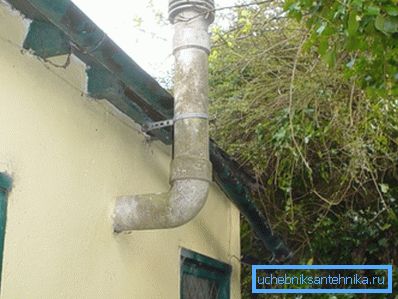

Vaihtoehtoisesti voit harkita asbestisementtiputkista valmistettua savupiippua, mutta siinä on joitakin haittoja:

• Asbestisementin lämpötilakynnys on 300 astetta;
• Seinien karkeuden takia noki tarttuu niihin nopeasti.
• Palovaara johtuu edellisestä kohdasta, sillä noki voi tulipaloa aikaisemmin tai myöhemmin, ja asbestisementti ei kestä tällaista lämpötilaa.
• Kun oksidien sisältämä kloorivetyhapon reaktio on seurausta, asbesti tuhoutuu vähitellen.
• Materiaalilla on ominaisuus, että se imee kondensaatin, joka siirretään myöhemmin kattoon ja seiniin. Tämän seurauksena tämä johtaa tahroihin ja epämiellyttäviin hajuihin.

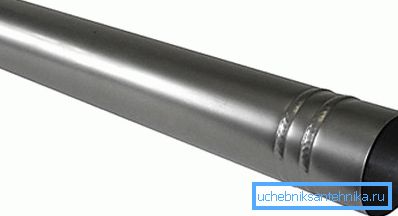

Paljon optimaalinen vaihtoehto on metalliputkesta valmistettu savupiippu, jota ei ole vaikea tehdä yksin. Uunin putken halkaisija valitaan kaasunpoistoputken halkaisijan mukaan.

Kiinnitä huomiota! Putki tulee laittaa uunin savupiippuun ja sitä ei saa laittaa siihen. Muuten huoneeseen tulee savua.

Metallirakentaminen on melko helppoa, lisäksi materiaalien hinta on varsin edullinen. On kuitenkin pidettävä mielessä, että korkealaatuisen savupiipun tulisi olla seostettua terästä.

Jos savupiippu on valmistettu katolle, joka sijaitsee kadulla, esimerkiksi huvimajalla tai terassilla, käytetään näihin tarkoituksiin litteää putkea, joka on välttämätöntä, jotta savu ei rullaudu uunin ympärille eikä häiritse loput. Jos liesi sijaitsee talossa, putki on polvijärjestelmä.

Tällaisen savupiipun suorittamiseen tarvitaan seuraavat materiaalit:

• Kyynärpää, jonka halkaisija on 100 mm ja pituus 1200 mm;
• Kaksi polvea, joiden halkaisija on 160 mm ja pituus 1200 mm;
• Kolme polvea, tarkoitettu nivelelle, koko 160 * 100 mm;
• Tee, jonka läpimitta on 160 mm pistokkeella;
• Sieni, jonka halkaisija on 200 mm.

Lisäksi huoneesta riippuen saatat tarvita:

• Lasi kulkee;
• Lämmöneristys;
• Jännitteensuojain ja muut materiaalit.

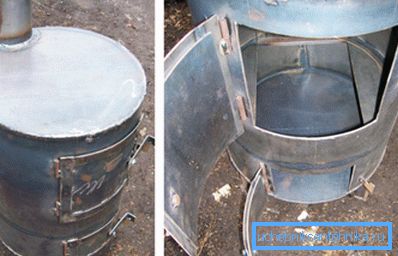

Vihje! Savupiippua ei voida valmistaa ainoastaan ​​metalliputkesta vaan myös itse liesi. Luonnollisesti käsin tehty liesi, joka on valmistettu putkikiuasta, ei näytä yhtä esteettisesti miellyttävältä kuin merkkiset uunit, mutta se tekee työnsä hyvin.

Savupiipun kokoonpano

Katun ulostulo kadulla voidaan tehdä kahdella tavalla:

• Ikkunan (ikkunan) tai seinän reiän läpi - soveltuu silloin, kun uuni on asennettu tilapäisesti.
• Ullakolla ja katolla - paras vaihtoehto, jos uuni on aina yhdessä paikassa.

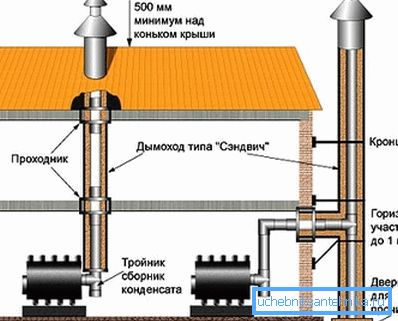

Rakenteen asennusohjeet ovat seuraavat:

• Ensimmäinen vaihe on katkaista haluttu halkaisijaltaan aukko katto- levyssä.
• Reikän reunojen on poistettava eristävä materiaali.

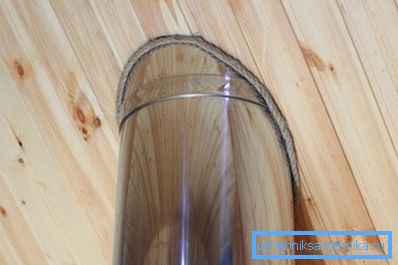

• Sitten reikään työnnetään reikä.
• Lisäksi läpi kulkevan lasin läpi polvi kulkee läpi ja liitetään ulkoiseen savupiippuun, joka johtaa savun läpi katon läpi kadulle. Niinpä katon materiaalissa täytyy myös tehdä reikä.
• Ulkouima-savupiipun asennuksen jälkeen se on eristettävä mineraalivillalla ja peitettävä bitumilla.
• Työn päätyttyä kadulla oleva savupiippu asetetaan kipinänpurkaimelle tai sienelle, joka suojaa järjestelmää pieniltä roskilta, eläviltä olennoilta ja saostuksilta. Samalla se suojaa myös kattoa lentäviltä kipinöiltä.

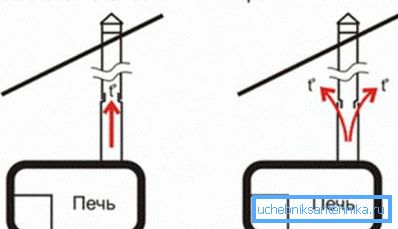

Tässä ehkä kaikki savupiippujärjestelmän asennuskohdat. Kun asennat sen, varmista, että noudatat seuraavaa sääntöä: jokainen ylempi polvi tulee asettaa alempaan, kuten kaaviossa on esitetty.

Savupiipun hoito

Uunin tehokkaan ja tehokkaan toiminnan varmistamiseksi on tarpeen seurata savupiipun tilaa ja suorittaa seuraavat toimenpiteet:

• Kerran vuodessa on tarkastettava putki halkeamien, ruosteen ja muiden vikojen varalta, jotka voivat aiheuttaa savun pääsyn huoneeseen.
• Putki on puhdistettava kerran vuodessa. Tätä ei ole vaikea tehdä lainkaan - sinun tarvitsee vain polttaa erityisiä kemiallisia yhdisteitä uuniin, jonka jälkeen putki puhdistetaan.

Seuraamalla näitä yksinkertaisia ​​sääntöjä voit merkittävästi pidentää savupiipun käyttöikää.

johtopäätös

Varmista, että savun poistaminen uunista kadulle ei ole edes ammattilainen. Tärkeintä ei ole rikkoa tiettyjä edellä mainittuja normeja ja vaatimuksia, samoin kuin valita sopiva materiaali savupiippuun (katso myös BNT Pipe - käyttöominaisuudet).

Koska rakenne itsessään on melko yksinkertainen, sitä ei ole vaikea koota.

Tämän artikkelin videosta voit saada lisätietoja tästä aiheesta.
