Lattialämmityksen putken laskeminen

Tänään lattialämmitysjärjestelmä on tullut erittäin suosittu. Tällaiset lisälaitteet mahdollistavat asumisen mukavuuden ja lämmityskustannusten pienentämisen. Tällaisia ​​järjestelmiä on useita, se on vedenlämmitys sekä sähkölämmityselementit ja infrapunasäteilijät. Jokaisella lajilla voi olla omia erityisiä kysymyksiä. Esimerkiksi, kun luodaan vesilämmitteistä lattiaa, sinun on tiedettävä etukäteen putkien määrä, joita tarvitaan asennukseen. Tässä artikkelissa kerrotaan, miten lasketaan putki lämpimälle lattialle.

Materiaalivalinta

Ensimmäinen askel on valita oikeat putket olosuhteisiin. Myynnissä on useita vaihtoehtoja tällaisille rakenteille. Nimittäin putket:

• kupari;
• metalliset muovit;
• polypropeeni;
• silloitettu polyeteeni.

Jokaisella materiaalilla on sen edut ja haitat. Kalleimmat asennusvaihtoehdot ovat kupariputket. Tämä on ehkä niiden merkittävin haittapuoli. Muuten kupariputket täyttävät korkeimmat vaatimukset. Niitä käytetään useimmiten Länsi-Euroopan lattialämmitysjärjestelmissä. Kuparilla on pitkä käyttöikä ja erinomainen lämmönjohtavuus. Tällaisia ​​putkia ostettaessa kannattaa muistaa, että asennus vaatii paljon kokemusta ja erikoisvarusteita.

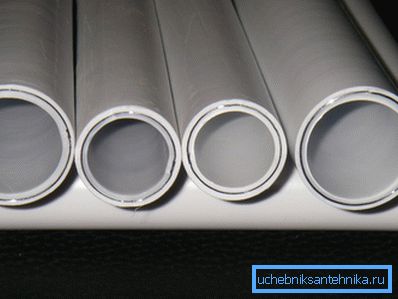

Metallituotteet ovat paljon halvempia. Lisäksi näillä putkilla on myös suuri lämmönjohtavuus ja lujuus. Alumiinikerroksen läsnäolon vuoksi ne pystyvät kestämään raskaita mekaanisia kuormia.

Vihje! Polypropeeniputkia käytetään harvoin lattialämmitysjärjestelmän asentamiseen. Vaikka niillä on hyvä lämmönjohtavuus ja ne ovat edullisia, ne taipuvat huonosti. Siksi tällaisten tuotteiden tehokas järjestelmä on erittäin ongelmallinen.

Ristisilloitettua polyeteeniä löytyy usein myös lattialämmityksen asennuksesta. Tällaiset putket ovat edullisia, erinomaisia ​​lämpöä ja kestäviä. Ainoa haittapuoli on tarve niiden vahvalle kiinnitykselle. Jos näin ei tapahdu, putki voi kaarevan alkuperäiseen tilaansa.

Teemme laskelmia

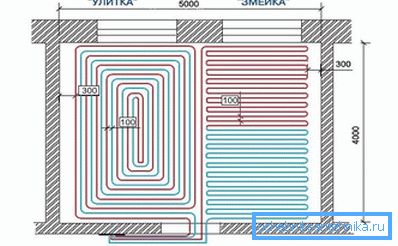

Voit laskea tarvittavien putkien lukumäärän tai videokuvan ensin valitsemalla sopivan asennusohjelman. Yleisimmät ovat "käärme" ja "kierre".

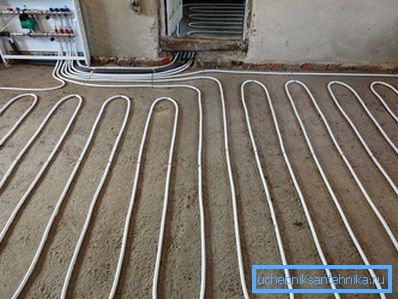

Ensimmäisessä vaihtoehdossa voi olla kaksi lajiketta. Ensimmäisessä tapauksessa putki sopii käärmeeseen.

Vihje! "Snake" sallii säästää vähän putkista, mutta samalla huoneen lämmitys on epätasainen. Ensinnäkin lattia lämpenee toisella puolella, ja vähitellen lämpö siirtyy eteenpäin. Lisäksi putkien läpi kulkeva vesi jäähtyy. Tämä tarkoittaa, että lattia on aina hieman viileämpi.

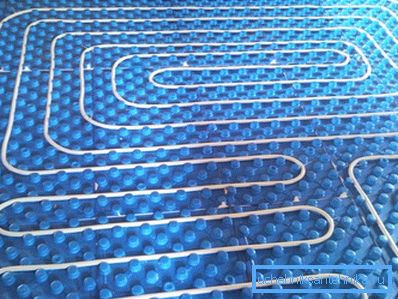

Tehokkaampi muotoilu on kaksoiskierre. Tällöin putket asetetaan pariin, jonka läpi kuumaa vettä virtaa, ja se, jonka läpi jäähdytetty jäähdytysaine purkautuu. Tällä menetelmällä voit lämmittää lattiaa koko huoneeseen samaan lämpötilaan.

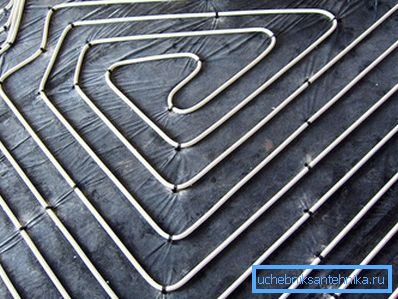

Vihje! Kun putkia asetetaan "kierre" -järjestelmään, huone lämmitetään sen reunoista keskelle. Tätä menetelmää pidetään tehokkaimpana.

Riippumatta siitä, mikä menetelmä valitaan tarvittavien putkien videokuvan laskemiseksi oikein, on piirrettävä kaavio. Paperilla mittakaavassa tulevaa järjestelmää. Käytetään huoneen ja linjojen ääriviivoja, joiden läpi putket asetetaan. Samalla on otettava huomioon suurten huonekalujen sijainti, lämpimän lattian asettaminen ei ole suositeltavaa. On myös syytä pohtia, että putket on sijoitettava vähintään 20 cm: n seinämiin.

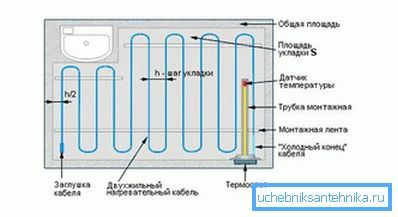

Oikean laskennan kannalta on välttämätöntä tietää vielä yksi parametri - tämä on putkien tai pituuden välinen etäisyys. Tämä parametri riippuu putkien halkaisijasta ja lämmönjohtavuudesta sekä mukana olevan jäähdytysnesteen lämpötilasta. Kaksi ensimmäistä indikaattoria löytyvät varastosta, jossa putket ostetaan. Toinen ilmaisin riippuu käytetystä kattilasta. Vaiheen valinta määräytyy myös huoneen tarpeellisen lämpötilan mukaan. Jos haluat sen olevan paljon lämpimämpi, askel on vähemmän, ja päinvastoin.

Laskelmien tekeminen ei saa unohtaa, että yhden piirin pituus ei saa ylittää 60? 70 metriä. Muuten järjestelmän tehokkuus vähenee merkittävästi.

Vihje! Jos huoneen pinta-ala on melko suuri ja putkien pituus on yli 70 metriä, sinun on luotava ylimääräisiä ääriviivoja (yksi tai kaksi alueesta riippuen). On parempi olla sama pituus.

Kun olet tehnyt oikean piirustuksen tulevasta järjestelmästä (ottaen huomioon etäisyyden seinistä ja suurten huonekalujen tulevasta sijoittelusta), voit laskea tarkasti tarvittavan määrän putkia. Mutta aina kannattaa ottaa marginaali. Kaikissa töissä pienet viat ja puutteet ovat väistämättömiä. On parempi tehdä kymmenen prosentin tarjonta kuin käydä ostoksilla, kun etsit sopivaa putkea.

video

Muita teknisiä vivahteita käsitellään seuraavassa:
