Lämmitysvesi: resistiivisen kaapelin ominaisuudet ja asennus

Jos kohteen muotoilu on riittävän harkittua ja ei ole erilaisia ​​taloudellisia vaihtoehtoja, vesiputken lämmitys on myös ennakoitu ja ei tarvitse tehdä muutoksia rakentamisen päätyttyä. Tällaisiin toimenpiteisiin kuuluu putkilinjan sijoittaminen syvemmälle kuin maanpinnan jäätymispiste 50 cm, sekä sen eristäminen mineraalivillalla, vaahtomuovilla tai suulakepuristetulla polystyreenivaahdolla kellareihin tai laakeriseiniin.

Mutta tämä ei valitettavasti ole aina mahdollista, joten force majeure -tilanteissa voit käyttää resistiivistä kaapelia, kuten seuraavassa kuvataan, ja näyttää myös videon tässä artikkelissa.

lämpeneminen

Kestävä kaapeli

Itsesäätävä kaapeli, jota voidaan käyttää veden syöttöön, tehdään paksuna nauhana, jossa polymeerimatriisi kuumennetaan rinnakkaisilla puolijohteilla.

Tällainen järjestelmä on suunniteltu itsesäilyttämiseen, eli puolijohdet säätelevät lämmityslämpötilaansa itsenäisesti, joten tämän järjestelmän palaminen on periaatteessa mahdotonta. Lisäksi tällainen lanka voidaan leikata mihin tahansa paikkaan, jos sen pituus ylittää vaaditun, mutta sitä ei voi kiertää.

Modifioitu polyolefiini, joka levitetään kahdessa kerroksessa lämmityskaapeliin, luo erinomaisen mekaanisen suojan hankausta ja iskuja vastaan, kemialliset vaikuttavat aineet (liuottimet, asetonit, öljytuotteet) ja toimii myös erinomaisena dielektrisenä aineena.

Jos haluat ostaa tällaista resistiivistä kaapelia, älä unohda, että sen hinta on paljon korkeampi kuin PNSV: n hinta, mutta olet täysin vapautunut lämpötilan ja jännitteen säätelystä.

Asennus ja alustava laskenta

Kun valitset resistiivistä laitetta, sinun on otettava huomioon kolme perusparametria sen asennuksessa:

• Vesiputken halkaisija;
• Materiaali, josta putki valmistetaan;
• Mahdollinen lämmöneristyskapasiteetti langan yli.

Taulukko putken halkaisijan suhteesta kolmannen osapuolen eristeen paksuuteen

Huom. Lämmityksen aikana putkistoa vastuslangalla asennuskäsikirjassa on myös lisälämpöeriste polystyreenillä, puristetulla polyeteenivaahdolla tai mineraalivillalla. Muuten puolet energiasta hukkaan, eli mennä avaruuteen.

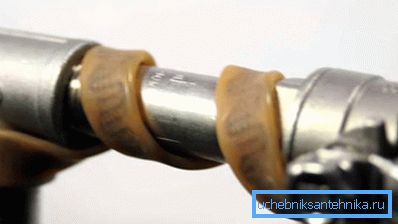

• Vastuslämmityslangan asennus voidaan tehdä kahdella tavalla - ulkoinen ja sisäinen. Ulkoinen asennus voidaan tehdä usealla tavalla - suorita kaapeli suorassa linjassa putken toiselle puolelle tai kaksi nauhaa molemmille puolille, mutta voit myös asettaa sen aaltoilevaan linjaan ja jopa kiertää sen ympärille, mutta jälkimmäinen vaihtoehto aiheuttaa paljon vaivaa. Tällainen pinta-asennus toteutetaan pääasiassa silloin, kun vesihuolto- tai viemärijärjestelmä on jo koottu ja otettu käyttöön.

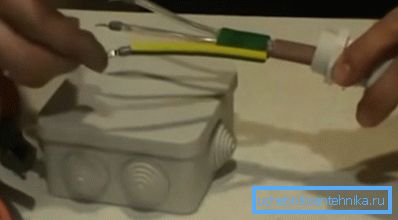

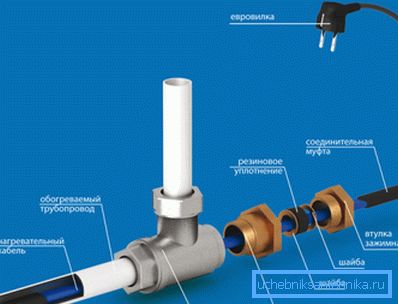

• Kun ostat sisäkäyttöön tarkoitetun resistiivisen lämmityskaapelin, varmista, että myyt koko paketin, joka sisältää langan lisäksi holkin tiivisteenä tuloa varten sekä leikkaussarjan liittämistä varten. Ennen kuin päätät puhdistaa päät, sinun on asetettava langalle kierteinen holkki ja sitten itse holkki, joka on tiukasti kiinni polyolefiinivaippaa vasten (vuotosuojaus).

• Ensinnäkin sinun on venytettävä suojatun punoksen päätä ja puhdistettava polyolefiinikotelo noin 30-40 mm: n pituiseksi ja kiertämään näytön lippulaivana - sitä tarvitaan maadoitukseen. Tämän jälkeen poista seuraava polyolefiinikerros 15-20 mm, jotta voit puhdistaa lämmityspäät, kuten kuvassa näkyy, vain varmista, että maalla ei ole mahdollisuutta ottaa yhteyttä lämmitysmatriisiin.

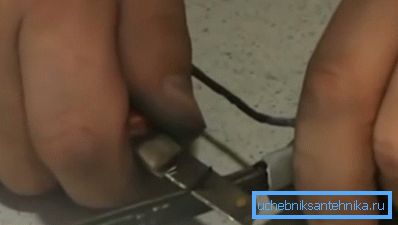

• Nyt aloitat itse matriisin leikkaamisen, ja tämän vuoksi on parasta kääntää kaapeli sivuttain ja varovasti, kuten kynän terävöittäminen, irrota eristys ensin yhdeltä puolelta ja sitten toiselta puolelta. Sen jälkeen liuotetaan kuparijohtimet sivuille ja leikkaa eristys keskeltä. Älä yritä tehdä muutoin - matriisi on riittävän jäykkä ja on parasta poistaa se tällä tavalla.

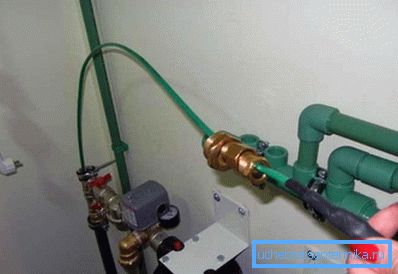

• Kahden kappaleen kytkemiseksi tarvitset paketista kaksikanavaisen sovittimen, jonka syvennykset olet valmiiksi täytetty tiivisteellä.. Langan päissä on myös laitettu ensimmäiseen muoviin ja sitten metalliputkiin, jotka on litistetty pihdeillä terminaalien muodossa, jotka on sijoitettu kilpeen tai erikoiskoteloon, kuten ylemmässä kuvassa. Tämän jälkeen laita kaapeli putkilinjan läpi tee ja kiristä tiivistysholkki, jonka olet asettanut alkuun.

Suositus. Kun valitset vedenvaihtoputkien lämmitykseen käytettävän johdon, sinun on kiinnitettävä huomiota eristystodistukseen - sen pitäisi olla sopiva elintarvikkeiden käyttöön. Jos tällaista sertifikaattia ei ole, johdinta voidaan käyttää vain viemärijärjestelmään.

johtopäätös

Asennuksen jälkeen sinun täytyy sulkea kaapelin pää omin käsin ja tehdä se, jakaa se sekä yhteys. Vain tässä tapauksessa sinun täytyy tehdä eri pituiset päät, toisin sanoen leikata toinen ylhäällä 5 mm pitkin suulakkeen kanssa ja täyttää tiiviste.
