Lämmitysputket: yleiskatsaus kolmesta vaihtoehdosta

Veden lämmitysjärjestelmän rakentamiseen tarvitaan tehokas lämmityskattila ja laadukkaat patterit. Vähintään yhtä tärkeitä ovat lämmitysputket, jotka toimivat jäähdytysnesteen kuljettamisessa ja kaikkien tarvittavien elementtien liittämisessä yhteen verkkoon.

Ohjeita sopivimpien osien valitsemisesta on esitetty alla.

vaatimukset

Ennen kuin vastaat kysymykseen, mitä putkia lämmitykseen käytetään, on määriteltävä niiden osien tärkeimmät tekniset ominaisuudet, joihin huomiota tulee kiinnittää ostettaessa.

Veden lämmitykseen käytettävien putkistojen ja varusteiden on siis täytettävä seuraavat vaatimukset:

Kiinnitä huomiota! Yllä ei ole kaikkia putkien valintaperusteita. Erityisesti älä unohda valita osien kokoa oikein (muuten akun ja kattilan suuttimet eivät yksinkertaisesti kiinnitä putkiin). Merkittävä vaikutus ostohintaan ja sillä on valmistaja.

Esimerkiksi tšekkiläisillä Ecoplast-tuotteilla on erinomaiset ominaisuudet ja melko edulliset kustannukset. No ja viimeinen - yksinkertaisuus käsissä. Teräsputket, vaikkakin kestävät, mutta joustavat polymeeriosat ovat paljon helpompia kulkea huoneiden ja telakoiden läpi toistensa kanssa.

Jotta voisit helpommin päättää, mitkä putket tarvitaan lämmitysjärjestelmään, harkitsemme joitakin vaihtoehtoja yksityiskohtaisemmin.

Tuotteiden lajikkeet

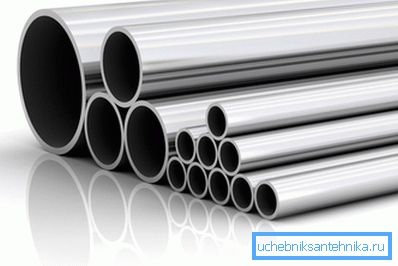

Vaihtoehto 1. Terästä

Putkistoja tavallisesta hiiliteräksestä on käytetty pitkäaikaisesti LVI- ja lämmitysjärjestelmien valmistukseen.

Tämä johtuu niiden kahdesta ominaisuudesta:

• korkein kestävyys - osat kestävät veden ylipaineen yli 20 ilmakehän ja eivät romaudu ulkoisista ja sisäisistä fysikaalisista vaikutuksista, mukaan lukien sokki;
• erinomainen lämmönkestävyys - putket säilyttävät koskemattomuutensa, vaikka vesi kaadettaisiin yli 150 asteen lämpötilassa.

Kiinnitä huomiota! Nämä ilmaisimet näkyvät likimääräisinä. Jos asennat teräsputkia lämmitysjärjestelmään, tämä ei tarkoita, että tekninen verkko kestää tällaisia ​​kuormituksia. Heikko linkki voi olla suuttimet, hanat, pumput, suodattimet ja niin edelleen.

Toisaalta tällaisten osien käytöstä luovutaan vähitellen, koska teräksellä on etujen lisäksi useita melko merkittäviä haittoja:

1. Herkkyys korroosiolle. Seinien halkaisijasta ja paksuudesta riippuen lämmitysjärjestelmien teräsputket voivat kestää 10-20 vuotta, minkä jälkeen ne tulevat käyttökelvottomiksi. Ja puhumme ruosteen muodostumisesta sekä putkistojen sisällä että ulkopuolella.

Vihje! Ilmastoverkon ulkoisten osien suojelemiseksi ympäristön kielteisiltä vaikutuksilta autetaan banaalista pohjamaalia ja suojaavaa emalia. Päällystää putkea ajoittain maalilla, ja se pidentää merkittävästi niiden käyttöikää.

1. Sisäisen poikkipinta-alan pienentäminen. Käytön aikana teräsputket estävät mineraalivarastot, ruostehiukkaset ja muut elementit. Ajan myötä niiden läpikulku vähenee, mikä vaikuttaa kielteisesti ilmastojärjestelmän toimintaan.
2. Asennusongelma. Asennuksen aikana on käytettävä erikoislaitteita osien taivuttamiseen ja liittämiseen, sekä käytettävä tiettyjä taitoja ja kykyjä työskennellä kaasupolttimella.

Toinen kohta - esteettinen ulkonäkö. Teräksiset nousuputket eivät salli piilotettuja seinät ja lattiat, joten ne ovat aina näkyvissä. Jotta heillä olisi esteettinen ulkonäkö, käytä erilaisia ​​lämmitysputken näyttöjä ja tyynyjä.

Suosituin ja tehokkain tapa - moottoriteiden asennus kipsilevyihin. Tämä menetelmä piilottaa kaikki ei-esteettiset näköiset elementit, vaikka lämmitysputkien välinen etäisyys on riittävän suuri.

Kiinnitä huomiota! Teräksen lisäksi lämmitykseen käytetään myös valurautaputkia. Niitä käytetään kuitenkin useammin höyryssä kuin vesilämmitysjärjestelmissä sekä lämmönvaihtimien suunnittelussa teollisuuslaitoksissa.

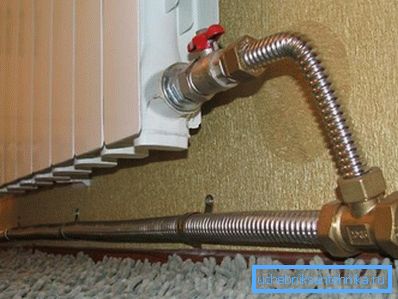

Vaihtoehto 2. Ruostumaton teräs

Teräsosien haitoista, joista keskusteltiin edellisessä kappaleessa, puuttuu ruostumaton putki lämmitykseen. Kyse ei ole pelkästään erilaisesta materiaalikoostumuksesta, vaan täysin erilaisesta muotoilusta.

Tässä on vain muutamia modernin ruostumattomasta teräksestä valmistetun putken ominaisuuksia, joita käytetään ilmastojärjestelmien asennuksessa:

• seinäpaksuus on 0,5 mm, ne taivutetaan täydellisesti käsin ja säilyttävät sisemmän poikkileikkauksen halkaisijan taivutuksessa välttäen ryppyjä;
• kytkettynä liittimillä, joissa on korkean lujuuden silikonitiivisteet;
• säilyttää lämmönsiirtimen sisäinen paine yli 15 ilmakehän lämpötilassa + 150 ° C: n lämpötilassa.

Näillä osilla on vain yksi, mutta huomattava haittapuoli - ruostumaton putki on melko kallista. Siksi ilmastojärjestelmien yleisin asennus sai muovia, jossa oli monia etuja erittäin kohtuullisin hinnoin.

Vaihtoehto 3. Polymeereistä

Lämpöverkkojen järjestämiseen käytettävien muoviputkien markkinat ovat varsin erilaiset.

Seuraavat lajikkeet ovat suosittuja:

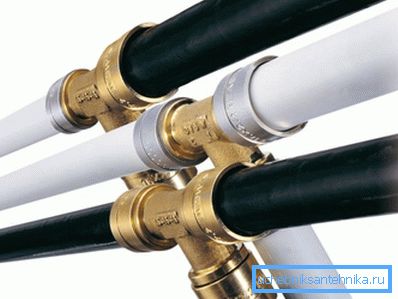

1. Metalli muovi. Näitä putkia käytettiin laajalti yksityisessä rakentamisessa 20-luvun lopulla, mutta nyt niiden suosio on vähentynyt merkittävästi. Tosiasia on, että vaikka itse putket, jotka on vahvistettu kalvolla, ovat riittävän vahvoja, puristusliittimien tiiviys ja käyttöikä, joita käytetään osien liittämiseen toisiinsa, jättävät paljon toivomisen varaa.

Lehdistöliittimet auttavat välttämään ongelmia, mutta heidän kanssaan työskentelemiseen tarvitaan erityisiä työkaluja ja taitoja.

Metalliputkien tekniset ominaisuudet ovat seuraavat:

• maksimipaine - 12-15 ilmakehää;
• jäähdytysnesteen lämpötila - jopa 95 astetta.

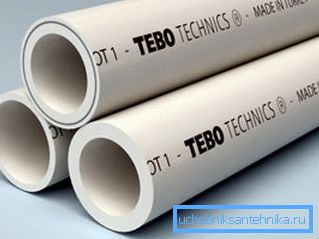

1. polypropeeni. Tämän tyyppisestä muovista valmistettuja putkia käytetään paljon useammin. Erotetaan lisääntyneessä kestävyydessä, mutta eivät rakasta lämmönsiirtimen liian korkeaa lämpötilaa.

Sama aikaisemmin mainittu ekoplastia voi kuljettaa nestettä paineessa jopa 20 ilmakehään, mutta jos veden lämpötila nousee 95 asteeseen, tämä luku putoaa välittömästi 6: een.

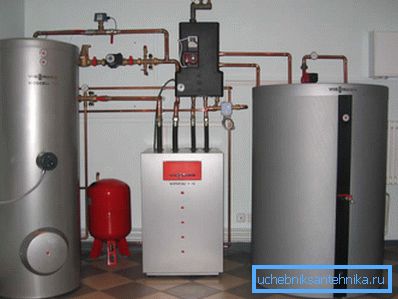

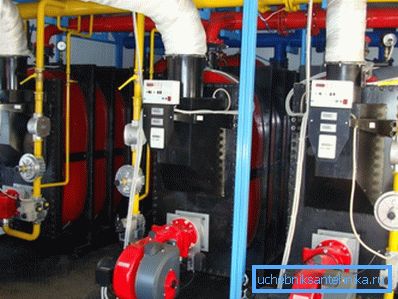

Polypropeeni on hyvä asennettavaksi autonomisiin järjestelmiin, joissa on kaasu- ja sähkökattiloita. Kaupunkiasuntojen asentaminen keskitetyn jäähdytysnesteen virtauksella on kuitenkin parempi kieltäytyä, koska veden vasara voi helposti tuhota ilmastoverkostosi.

Vihje! Lämmitykseen on parempi käyttää vahvistettua polypropeenia. Se ei ole vain kestävämpi, vaan sillä on myös alhaisempi lämpölaajenemiskerroin. On mahdollista asentaa riittävän pitkiä putkiosia ilman kompensointisilmukoita tai mutkia.

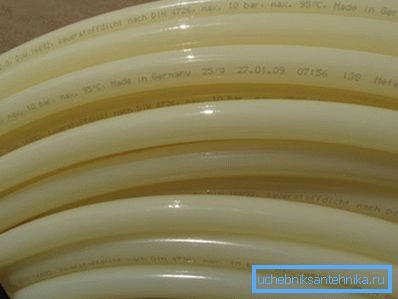

1. Silloitettu polyeteeni. Näiden putkien tärkein laatu on joustavuus. Pidä paine 10 atmosfäärissä 80 asteen lämpötilassa.

Ihanteellinen itsenäisille radiaalisille johdotusjärjestelmille. Käytetään myös laajalti lattialämmitysjärjestelmien järjestämisessä.

Myydään kelojen muodossa, joten voit sijoittaa minkä tahansa pituisia segmenttejä. Ne voidaan rakentaa tasoitukseen, mutta on varmistettava, ettei mitään liitososia ole täynnä betonia, muuten sinun on purettava tasoitus, jos vuoto tapahtuu.

Johdotyypit

Riippumatta siitä, mitä lämmitys- ja vesiputkia valitset, asenna ne oikein. Työ on tehtävä siten, että varmistetaan jäähdytysnesteen tasainen jakautuminen kaikille lämpöpattereille ja muille järjestelmän osille.

On olemassa useita yhteisiä vaihtoehtoja:

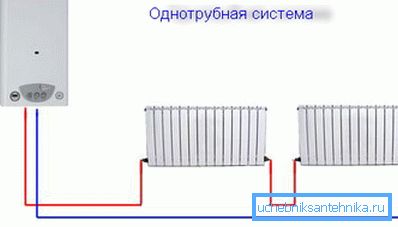

1. Lämmitys yhdessä putkessa. Tällaista johdotusta käytettiin aiemmin asuinrakennusten rakentamisessa. Toinen nimi on Leningrad. Se on putkista valmistettu rengas, joka on asennettu talon kehää pitkin, johon patterit on telakoitu rinnakkain tai peräkkäin.

Tämä on yksinkertaisin järjestelmä, jossa tarvitaan vähimmäismäärä putkia ja liittimiä.

Tämän ratkaisun haitat ovat ilmeisiä:

• kyvyttömyys säätää lämpötilaa yksittäisissä huoneissa termostaattien avulla;
• jos jäähdytin hajoaa tai vuotaa, et voi korvata tai korjata sitä pysäyttämättä koko ilmastojärjestelmän toimintaa ja tyhjentämällä jäähdytysnestettä;
• Lämpöpatterit, jotka ovat lähempänä kattilaa, lämpenevät enemmän kuin kaukaisiin huoneisiin asennetut elementit, joten lämmityslaitteiden osien lukumäärä on valittava oikein.

1. Kaksoisputken asento. Tässä tapauksessa yksi pääputkisto toimittaa jäähdytysnesteen pattereihin ja toinen - paluuvirtaus - vie jäähdytetyn nesteen lämmityskattilaan.

Vaikka kahden putken asennusmenetelmä on kalliimpi, sen edut eivät saa sinut pettymään valinnassa:

• kaikki lämmitysjärjestelmän elementit lämmitetään tasaisesti;
• Automaattisten tai manuaalisten säätöventtiilien avulla voit lisätä tai vähentää akkuun menevän nesteen määrää ja muuttaa siten tilojen lämpötilaa;
• vuotamisen sattuessa on mahdollista katkaista vaurioitunut alue nosturilla ilman, että jäähdytysnesteen virta on päällekkäin muiden järjestelmän osien kanssa.

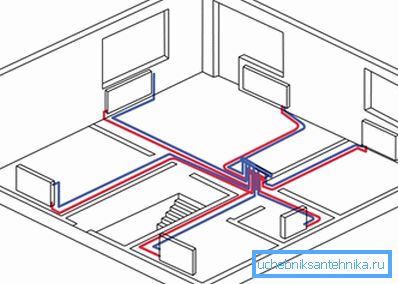

Kiinnitä huomiota! Edellä mainittujen vaihtoehtojen lisäksi on olemassa kolmen putken lämmitysjärjestelmä sekä neljän putken ja säteittäinen lämmitysjärjestelmä. Nämä ovat melko eksoottisia vaihtoehtoja, joita käytetään tapauksissa, joissa on tarpeen järjestää useita lämmitysrenkaita, joissa on erilaiset lämmönsiirtolämpötilat (esimerkiksi lämpöpattereille ja lattialämmitysjärjestelmille).

johtopäätös

Lämmitysputket ovat epäilemättä tärkeä osa lämmitysjärjestelmää, koska ilmasto-verkon kestävyys ja tehokkuus riippuvat niiden laadusta, tiiviydestä ja lujuudesta. Jotta 10-15 vuoden toimintahäiriöitä ei olisi, osta myös laadukkaita varusteita, venttiilejä ja muita asennukseen tarvittavia osia.

Lisätietoja yksityisen talon teknisten järjestelmien suunnittelusta on tämän materiaalin video.
