Lämmityslaite: tarkoitus, edut ja asennus

Lämmitys keräilijä - radiaalisen lämmitysjärjestelmän pääsolmu, joka on yksi edistyksellisimmistä ja tehokkaimmista ratkaisuista. Puhumme keräilijän tärkeimmistä rakenteellisista ominaisuuksista lämmitykseen, harkitsemme kammityyppejä ja annamme useita vinkkejä, jotka auttavat sinua asentamaan lämmön kerääjän omin käsin.

Keräilijän lämmitysjärjestelmä

Harkitse lämmönkerääjää jäähdytysnesteen säteittäisen sijoittelun huomioon ottamiseksi, joten on helpompi ymmärtää sen päätoiminnot ja edut.

Kuten tiedätte, putkijohtoja on kolme:

1. Yksi putkisuunnittelu. Tässä lämpöpatterit on kytketty sarjaan, eli jäähdytysneste syötetään ensimmäiseen laitteeseen, sitten se kulkee akun läpi ja menee seuraavaan, kulkee asteittain koko piiri ja palaa kattilaan. On selvää, että jokaisen jäähdyttimen jälkeen vesi jäähtyy ja paristot lämpenevät epätasaisesti.
2. Kaksiputkinen piiri. Tämä ratkaisu aikaansaa veden syöttämisen yhden putken läpi, ja toisen ulostulon, ts. Piirin, muodostavat kaksi linjaa, joiden väliin radiaattorit on kytketty rinnakkain. Tämän järjestelmän avulla voit lämmittää laitteita tasaisemmin;

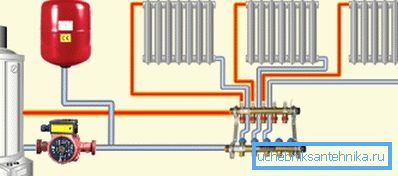

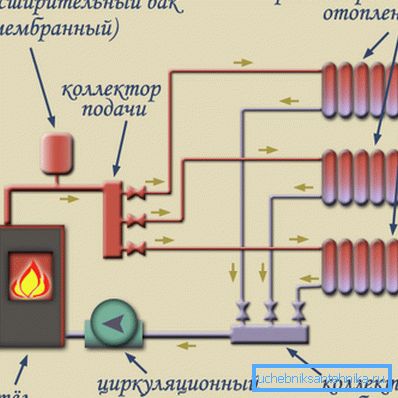

3. Beam-kuvio. Jäähdytysneste syötetään jakelulaitteeseen (lämmitysjärjestelmän keräilijään), josta se tulee kullekin jäähdyttimelle erillisen putken kautta, ja sitten se palaa takaisin paluuputkien läpi, kerää kammalla ja menee kattilaan. Siten on mahdollista saavuttaa tasaisin lämmön jakautuminen huoneeseen.

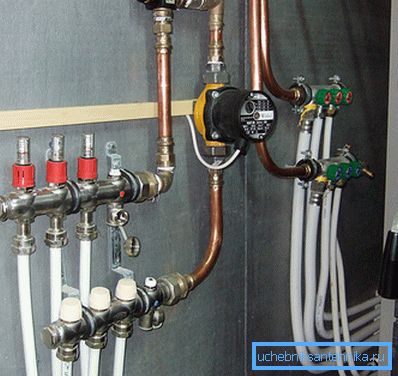

Kiinnitä huomiota! Kuten näette, säteittäisessä järjestelmässä on monia piirejä, yksi kullekin akulle. Siksi järjestelmän normaaliin toimintaan tarvitaan kiertovesipumppu, joka pystyy tarjoamaan jäähdytysnesteen paineen ja kiertonopeuden tarvittavat parametrit.

Palkkijärjestelmä sallii kunkin yksittäisen säteilijän lämmittämisen mahdollisimman tasaisesti, ja lisäksi se mahdollistaa kunkin akun lämmöntuotannon voimakkuuden säätämisen.

Myös tässä järjestelmässä voit sammuttaa minkä tahansa laitteen muuttamatta koko järjestelmän toimintaa, ja korkeissa rakennuksissa voit sammuttaa kokonaiset lattiat keskeyttämättä jäähdytysnesteen virtausta rakennuksen muihin osiin.

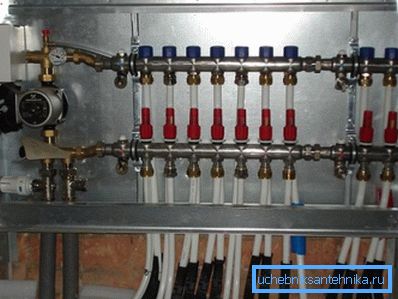

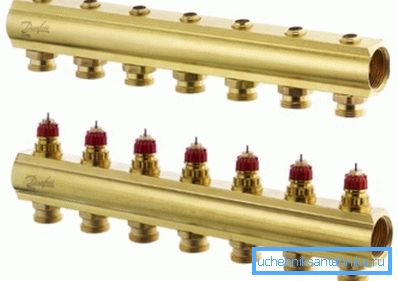

Näiden etujen toteuttamiseksi käytetään lämmityskollektoreita, jotka sisältyvät jakelusolmuun laitteiden parin muodossa - syöttö- ja paluukampa. Lämmityskollektoriventtiilien, ilman- ja tyhjennysventtiilien, virtausmittareiden ja termostaattisten pään kiinnitys mahdollistaa automaattisen lämpötilan säätämisen kullakin yksittäisellä lämmityslaitteella.

Kiinnitä huomiota! Useimmiten tällaista johdotusta käytetään yksityisten talojen ja mökkien lämmitysjärjestelmien rakentamisessa, mutta tätä järjestelmää voidaan soveltaa myös asunnossa, jossa on keskitetty lämmönsiirtopalvelu. On muistettava, että putki voidaan parhaiten toteuttaa lattian alla.

Toinen säteittäisen asettelun etu on kyky piilottaa putki sokkelin alla tai syvällä lattialla. Tämä ominaisuus vaikuttaa usein ulkoasun valintaan.

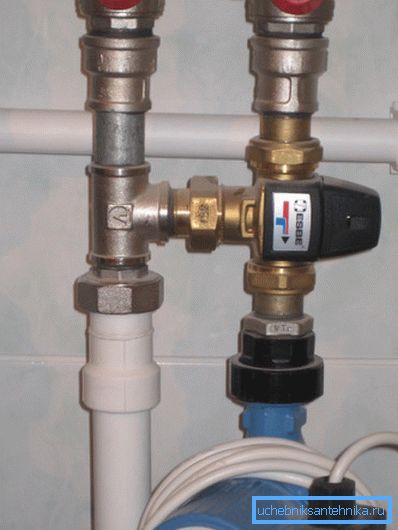

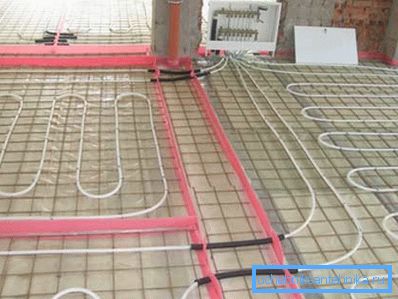

Myöskään mainitsematta tällaista järjestelmää "lämmin lattia". Tässä ääriviivat eivät ole kytketty säteilijöihin, vaan ne on asennettu erityiseen tapaan lattiapinnoitteeseen lämmittämään sitä.

Ratkaisun ainoa merkittävä haittapuoli on materiaalien korkea hinta ja työ.

Lämmitys kampa

suunnittelu

Kampa on tuuman tai kolmen neljänneksen putki, jonka reiät on kierretty. Yksi pää on kytketty veden syöttö- tai tyhjennyslinjaan ja toinen on suljettu pistokkeella, ilmaventtiilillä ja / tai hanalla jäähdytysnesteen poistamiseksi järjestelmästä.

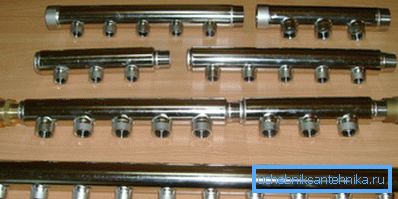

Ajan myötä voit poistaa korkin tai hanat ja lisätä uusia linkkejä kammioon lämmitysjärjestelmän laajentamiseksi tai "lämpimän lattian" kytkemiseksi.

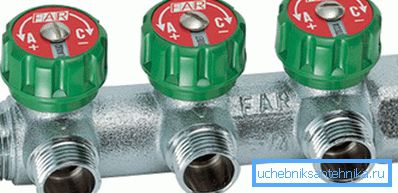

Lisäksi putkessa on hanat lämmitysputkien ja pistorasioiden kytkemiseksi säätöventtiilien asennukseen. Yleensä syöttöosa on varustettu virtausmittausventtiileillä, jotka säätelevät virtausta, ja paluuosa - lämpöpäillä, jotka mittaavat paluuveden lämpötilaa ja tarvittaessa avaavat tai sulkevat virtausmittarit.

Kiinnitä huomiota! Putkisto on mahdollista yksinkertaisilla säätönostureilla: tässä tapauksessa ohjaus suoritetaan manuaalisesti. Nosturit on asennettava, ne on tarpeen laitteiden irrottamiseksi verkosta, jotta vialliset osat voidaan korjata tai vaihtaa.

Jos nosturilla on yksinkertainen kiinnitys, ei tarvita liittimiä, joten kampa voi olla yksinkertaisempi. Erilaisia ​​malleja pidämme seuraavassa osassa.

laji

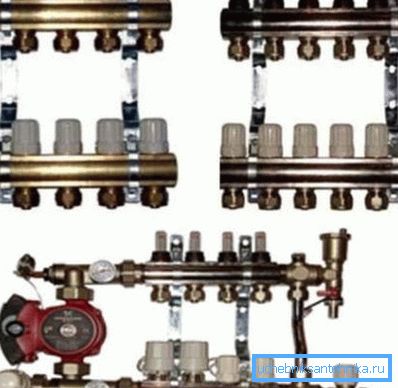

On olemassa erilaisia ​​jakelijoiden malleja, jotka eroavat eri hihnojen, materiaalien, valmistajien ja muotoilun joukosta. Laitteiden käyttötarkoituksesta riippuen voi myös olla eroja.

Tehokkaimmat ja luotettavimmat brändimallit, joissa on kaikki tarvittavat laitteet ja varusteet.

Tällaisten tuotteiden koostumus voi sisältää:

• Syöttö- ja käänteiskammat. Yleensä valmistettu korkealaatuisesta messingistä tai ruostumattomasta teräksestä;
• Kiertopumppu;
• Virtausmittarit antavalla jakelijalla;
• Termostaattiset päät keräyssolmussa;
• Mayevskyn ilmaventtiili tai hanat ilman poistamiseksi järjestelmästä;
• Nosturi jäähdytysnesteen tyhjentämiseen;
• Painemittari paineensäätöä varten;
• Kiinnikkeet tai muut kiinnityslaitteet;
• Taivutukset putkijohtojen liittämiseksi.

Kiinnitä huomiota! Brändimallit on koottu ja varustettu kaikilla laitteiston ominaisuuksilla ja kampauksen suunnittelulla. Tällaisen järjestelmän yksityiskohdat suunnitellaan pääsääntöisesti toisiaan varten ja toimivat tehokkaimmin tässä keskinäisessä konfiguraatiossa.

Johtavien yritysten laadukkaiden kokoonpanojen kustannukset voivat nousta 20-30 tuhatta ruplaa. Jos tämä on liian kallista, voit käyttää yksinkertaisempia ja halvempia laitteita.

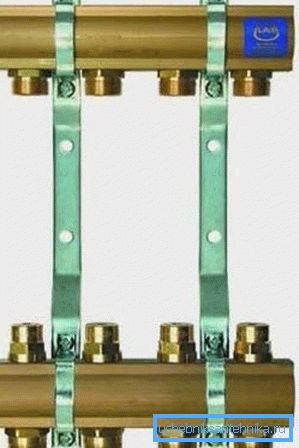

Vähemmän monimutkainen vaihtelu on tuuman messinkiputki, jossa on puolen tuuman pinoutit johdotukseen. Syöttöosa on varustettu vain pistorasioilla, ja takakampaalla on aukot termostaattien tai virtausmittareiden asentamiseen. Venttiilien valinta ja asennus on tehtävä itsenäisesti.

Tämä ei kuitenkaan ole helpoin vaihtoehto, sillä on myös kiinalaisia ​​tuotteita:

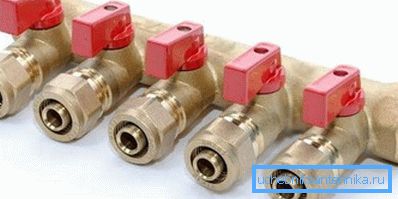

Valettu malli, jossa on kiinalaisia ​​ohjausventtiilejä, on jopa halvempi. Tiivisteiden heikkenemiseen ja venttiilikokoonpanon alueella vuotoihin liittyy ongelmia. Tiivisteiden vaihtaminen on usein vaikeaa tai mahdotonta, koska tuotteiden muotoilu on muotoiltu.

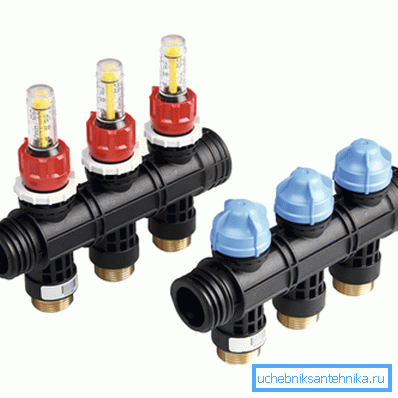

Voit myös löytää muovisia venttiilimalleja. Niitä erottaa edullinen ja melko hyvä laatu, mutta niiden luotettavuus on kyseenalainen. Koska luotettavia tilastoja ja käyttökokemuksia ei vielä ole, on aika kertoa kestävyydestä.

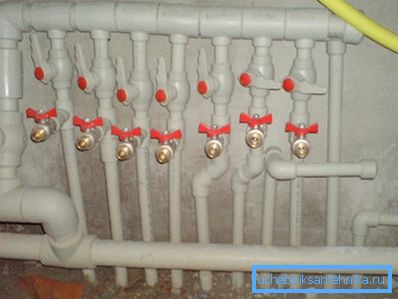

Lopuksi voit koota polypropyleenin jakokokoonpanon napauttamalla teet tuuman vahvistettuun putkeen. Tämä on halvin ja helpoin tapa, mutta sen luotettavuus pyrkii negatiivisiin arvoihin, mikä mahdollistaa tällaisen ratkaisun kutsumisen väliaikaiseksi.

Kiinnitä huomiota! Jos kyseessä on rajallinen budjetti, sinun ei pitäisi säästää lämmitystä, on parempi leikata viimeistely- tai sisustustarvikkeita, koska kiehuvan veden vuotojen aiheuttama onnettomuus maksaa paljon enemmän, ja koristelu kärsii ensin.

asennus

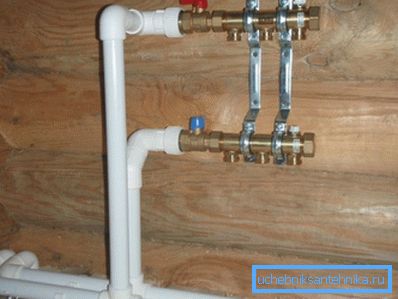

Lämmityskollektorin asennus alkaa asennuksen jälkeen kiinnikkeeseen. Avaa sitten tulpat ja asenna ilmaventtiili ja tyhjennysventtiili.

Sitten ne poistavat korkit pistorasiasta ja kiinnittävät virtausmittarit syöttöön ja asettavat termostaatit paluuputkeen. Jos pumppua ei ole asennettu aluksi, se asennetaan.

Tämän jälkeen kiinnike on asennettu seinään tai jakokaapiin. Kun sarja on koottu ja asennettu, kytke jäähdyttimen putket tai lämmitetyn lattian ääriviivat. Lopulta pääputket kytketään ja järjestelmä puristetaan erikoispumpulla.

Kiinnitä huomiota! Tämä ohje ei ole lopullinen ja voi vaihdella käytetyn laitteen ja järjestelmän kokoonpanon mukaan.

johtopäätös

Keräilijän lämmitys on edistyksellisin vesitilan lämmitysjärjestelmä. Sen toteuttamiseen käytetään erilaisia ​​jakelumalleja, joista tehokkain on merkkituotteita sisältävä eurooppalainen tuote, jossa on täydellinen sarja. Video auttaa sinua ymmärtämään tätä asiaa paremmin.
