Lämmityskaapeli valua varten

04-08-2018

Putket

Talvella tapahtuu usein katon jäätymistä, ja sulaa vesi sulaa ja jäätyy muodostamaan roikkuvat jääpuikot. Mutta tämä ei vain uhkaa onnettomuuksia, vesikouruun jäänyt vesi voi tuhota sen, koska vesi laajenee, kun se jäätyy. Älä ole yllättynyt, jos huomaat talviaamuna, että viemäriverkkosi on räjähtänyt. Tässä tapauksessa on tarpeen aloittaa korjaus, ja tämä puolestaan johtaa odottamattomiin jätteisiin.

Ennen kylmän talvikauden alkua on huolehdittava siitä, että tällaisia ongelmia ei esiinny. Mutta mitä voidaan tehdä niin, että viemärijärjestelmissä oleva neste ei jäätyisi eikä jääpuikkoja muodostu? Meidän on järjestettävä lämmityskuivaus. Tämä ei ainoastaan pidä sitä ehjänä, vaan myös suojaa sinua ja perhettäsi onnettomuuksista. Tämä auttaa sinua lämmittämään kaapelin viemäriin. Selvitetään, mikä kaapeli valua varten on parempi valita ja miten voit tehdä koko järjestelmän lämmityksen omin käsin.

Sieltä näkyvät pakkanen ja jääpuikot

Mistä jään katolla tulee, koska talvella se ei sataa, eikä kukaan kaada vettä katolle ylhäältä. Kaksi tekijää vaikuttavat jäätymisen muodostumiseen.

Lämpötilaero päivällä ja yöllä. Erityisesti tämä tekijä vaikuttaa vaikutusvaltaan kevään alkuvaiheessa, jolloin päivän aikana lumi vaikuttaa auringon lämpöön ja sulaa katolla, ja se virtaa asteittain vedenpoistojärjestelmään. Yön alkaessa ilman lämpötila muuttuu, jolloin se on alle nolla, minkä seurauksena sulamisvesi alkaa jäätyä. Näin jään muodostuu viemäreihin ja putkiin. Sama pätee katon ulokkeeseen, kun jääpuikot roikkuvat siitä. Neuvoja siitä, että koko tyhjennyssuunnittelua ei ole suunniteltu kestämään ylimääräistä painoa. Jos se ei räjähtää tietyssä osassa laajennusta, se voi helposti murtua, eikä kykene kantamaan jään painoa. Tässä tapauksessa sinun täytyy muuttaa sitä kokonaan.

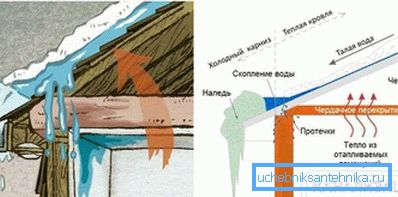

"Lämmin katon" vaikutus. Usein kehittäjät tekevät kattoja tai lämpimiä ullakoita. Jos katto on huonosti eristetty, voi syntyä lämpöhäviöitä. On käynyt ilmi, että vaikka talvella lämpötila on alle nolla, lumi alkaa sulaa, kun huone lämmitetään ja vaikka katto kattaa hieman. Sitten järjestelmä on sama kuin ensimmäisessä tapauksessa: virtaus alas, vesi jäähtyy ja jäätyy sitten uudelleen. Seuraukset ovat samat. Tässä tapauksessa lämmityskaapelin asentaminen viemäriputkeen ei poista itse ongelmaa, vaan vain seuraukset: jään ja jääpuikkojen muodostuminen. On parempi tietenkin ratkaista ongelma itse, eikä oire, lämmittämällä kattoa.

Jotta katto ei lämmetä talvella, ammattilaiset suosittelevat niin sanotun kylmän katon tekemistä, kun tuuletettua ullakkoa ei lämmitetä sisäpuolella. Toinen seikka on, että kattopaketti suoritetaan asianmukaisesti, kun eristys valitaan riittävän paksuna ja siinä on tuuletusaukko. Se ei kuitenkaan ole 100%: n takuu siitä, että ongelma ratkaistaan kokonaan. Luotettavuuden vuoksi on parempi suorittaa lämmitys lämmitysjärjestelmässä. Mutta herää kysymys, mikä kaapeli on parempi valita?

Lämmityskaapelin valinta

Jään muodostumisen estämiseksi ulokkeisiin ja viemäröintijärjestelmään on käytettävä lämmityskaapeleita, jotka ovat nykyään kasvamassa. Mutta miten valita tällainen kaapeli niin, että se toimii tehokkaasti ja on taloudellinen? Aluksi on syytä huomata, että markkinoilla on kaksi tyyppistä lämmityskaapelia, jotka soveltuvat viemäriin:

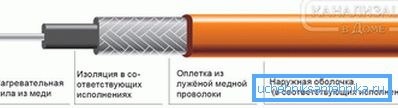

Kestävä kaapeli. Se näyttää yksinkertaiselta kaapelilta, joka koostuu eristyksellä peitetystä metallijohtimesta. Kaapelin erityispiirteenä on, että sillä on vakio vastus, vakio lämmityslämpötila käytön aikana ja jatkuva teho. Elementin lämmitys tapahtuu liittämällä kaapeli suljettuun sähköpiiriin, eli se toimii pistorasiasta.

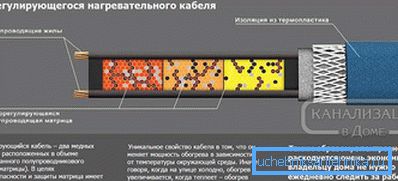

Itsesäätyvä kaapeli. Tällä tyypillä on suuri potentiaali lämmittää katon yli- ja vedenpoistojärjestelmää. Se on enemmän teknistä kuin resistiivinen, ja se koostuu matriisista (lämmön itsesäätyvä elementti), sisä- ja ulommasta eristävästä kuoresta ja suojavaipasta. Tällaisen kaapelin erityispiirre on se, että matriisi reagoi ympäristön lämpötilaan ja kun lämpötila laskee tai kasvaa, se muuttaa sen lämmitysastetta.

Kun valitset lämmityskaapelin, sinun on otettava huomioon toiminnan erityispiirteet, koska ulkoinen ympäristö ja negatiiviset lämpötilat vaikuttavat siihen. Kiinnitä huomiota tuotteen ulkopolymeeriin, joka säilyttää vahvuutensa ja tiiviyden eri olosuhteissa. Kaapeleilla tulisi olla seuraavat suorituskykyominaisuudet:

Työskentele korkeassa kosteudessa. Kosteuden vaikutus, joka on aina läsnä, ei saisi vaikuttaa koko lämmitysjärjestelmän suorituskykyyn. Sinun täytyy eristää kaapeliyhteydet huolellisesti tiiviyden varmistamiseksi.
Korkea mekaaninen lujuus. Tärkeä indikaattori, koska ulkoinen suojavaippa on alttiina erilaisille ulkoisille vaikutuksille: tämä on lumikorkin, rakeen, lintujen raskas paino, joka haluaa kaataa kaapelin jne. Kuoren on kestettävä kaikki kuormat, säilyttäen sen eheys.

Kumpikin näistä kaapelilajeista voi tehokkaasti suorittaa viemärien ja katon ylijäämän lämmityksen, koska kullakin on omat ominaisuutensa, edut ja haitat. Tuotteen valinnan helpottamiseksi on tarkasteltava näitä ominaisuuksia.

Kestävä tai itsesäätyvä

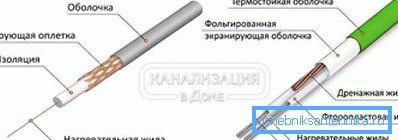

Resistiivisten mallien toiminnan periaate on, että kun se kytketään päälle, sähköenergia muunnetaan lämpöenergiaksi. Tällaisten kaapeleiden pääasiallinen ero on niiden edullinen hinta ja luotettavuus käytön aikana. Tosiasia on, että kaapelin suunnittelu on melko yksinkertainen. On olemassa ydinmalleja, joilla on vähemmän kapasiteettia ja vahvoja. Useimmiten nämä johtimet on valmistettu kuparilangasta. Kuitenkin niin, että työn aikana se ei aiheuta sähkömagneettista säteilyä, tarjotaan erityinen suojaava kuori. Se suorittaa myös kaapelin maadoituksen. Jotta johdot voidaan suojata ulkoisilta vaikutuksilta ja estää oikosulkuja, saadaan ulkoinen polymeerivaippa.

Johtimien läpi kulkevan sähkövirran voimakkuuden vuoksi kaapelin pinta lämpenee, minkä seurauksena se antaa lämpöä ulkoiselle ympäristölle, meidän tapauksessamme, katolle ja katon ylitykselle lumen sulattamiseksi. Tarkastellaan myös joitakin näiden lämmityselementtien toiminnan ominaisuuksia:

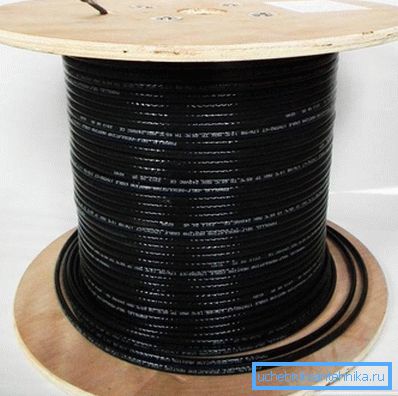

Tällaisen kaapelin enimmäispituus on noin 200 m.
Kaapelin leikkaaminen uudelleen kytkemällä se on kielletty, koska se voi vaikuttaa sen suorituskykyyn. On suositeltavaa suorittaa kaikki laskutoimitukset etukäteen, selvittää tarvittava kokonaismäärä ja valita kiinteän kaapelin optimaalinen pituus.
Ostettaessa on paljon tehokkaampaa ostaa kokonainen sarja kerrallaan, jossa ei ole vain kaapelia vaan myös ohjauslaitteita ja kiinnitystä.

Näillä kaapeleilla on joitakin merkittäviä haittoja. Yksi niistä on suuri sähköenergian kulutus, joka vaikuttaa hyödyllisiin laskuihin. Hyvän lämmityksen varmistamiseksi tarvitsemme malleja, joiden nimellisteho on 100 - 180 W / m. Toinen merkittävä haitta on se, että olosuhteet, joissa kaapelin eri osat voivat sijaita, ovat erilaisia. Jotkut alueet voivat olla ilmassa, toinen lehtien alla, kolmas lumen alla jne. Mutta koko kaapelin lämmönsiirto on sama. Siksi lumen sulattamiseen tarvitaan tietty määrä lämpöä, joka hukkaan muilla alueilla, jotka eivät vaadi tällaista lämpenemistä. Osoittautuu, että katon ja viemärin lämmittäminen, joissa on joitakin tappioita ja lämmitys on tehotonta.

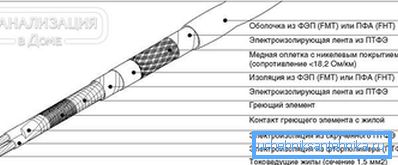

Vaihtoehto on sellaisten kaapeleiden tyyppi, joissa on kaapelin zonaalinen lämmitys. Suunnitteluominaisuuksien vuoksi kaapelin lämmitys ei tapahdu pinnan yli, vaan vain tietyillä alueilla. Toinen ratkaisu on valita eri vastukset.

Vihje! Tällaisten tuotteiden keskihinta riippuu pääasiassa niiden kokoonpanosta ja tehosta. Esimerkiksi yleisimpiä kaapeleita ilman lisävarusteita voi ostaa 100 ruplaa kohden 1 m.

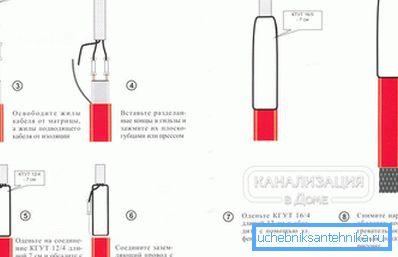

Täysin erilainen asia on itsesäätyvä kaapeli. Tämä vaihtoehto on paljon taloudellisempi ja kannattavampi. Se sopii erinomaisesti viemärien lämmitykseen, koska kaapelin tärkein etu on se, että se kuluttaa vähemmän energiaa ja säätää virran tehoa itse lämpötilasta riippuen. Se koostuu myös kahdesta johtavasta johdosta, jotka luovat resistiivisen vaikutuksen. Vain nämä johdot on liitetty erityiseen matriisiin, joka reagoi lämpötilan vaihteluihin. Mitä alhaisempi lämpötila, sitä enemmän kaapeli lämpenee ja päinvastoin.

Mutta on olemassa yksi merkittävä vivahteisto, joka koskee viemärin lämmittämistä tämän kaapelin avulla. Tällaisten kaapeleiden suurin haitta on niiden korkea hinta, joten tällaisen kaapelin asentaminen viemäriin on erittäin kallista. Miksi? Koska talvella ympäristön lämpötila laskee aina nollaan. On käynyt ilmi, että kaapeli toimii ympäri vuorokauden sen tehoon asti, eikä itsesääntelyä ole käytännössä mahdollista. Tämän seurauksena toiminnallisuuden kannalta tällaisen kaapelin tehokkuus laskee perinteiseen resistiiviseen kaapeliin, mutta maksat sen vain useita kertoja kalliimpia.

Tämä voidaan kuitenkin korjata, jos ostat lisäksi säätöyksikön tulevan virran voimakkuudelle. Jos vaihdat tällaisen laitteen lämpötila-anturilla, voit säätää lämmitystehoa itse ulkoilman lämpötilasta riippuen, mikä antaa sinulle erityisiä mahdollisuuksia.

Sisältää itsesäätävän kaapelin:

suuri arvo. Keskisuuret mallit, joiden teho on 15 W / m. maksaa sinulle 210 ruplaa 1 mp: lle;
turvallisuus ja luotettavuus;
taloudellisuus ja yksinkertaisuus;
ajan mittaan polymeeri-insertti romahtaa, koska sillä on tietty määrä työkiertoja. Tämän jälkeen nykyisen johtavuuden aste vähenee merkittävästi.

Kaikkien yllä lueteltujen tekijöiden perusteella voit päättää, mikä lämmityskaapeli on parempi. Kaikki riippuu sinusta ja halustasi. Ammattilaiset suosittelevat itsesäätyvien kaapeleiden yhdistämistä resistiiviseen, jolloin lämmityksen tehokkuus ja laatu kasvavat. Esimerkiksi kattokappaleessa voidaan käyttää vastuskaapeleita, joilla on vakio lämpötila ja joka lämmittää tehokkaasti ylijäämän lumesta ja jäästä. Mutta itsesäätyvät kaapelit voidaan asentaa viemäröintijärjestelmään.

Vihje! Jos puhumme kaapeleiden tehon ja virrankulutuksen laskemisesta, niin resistiivisille malleille paras vaihtoehto ovat tuotteet, joiden teho on 18–22 W / m. Kun valitset itsesäätyviä kaapeleita, kiinnitä huomiota malleihin 15-30 W / m.

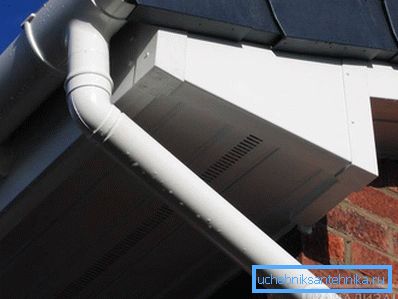

Vihje! Harkitse sitä, että jos vedenpoistojärjestelmä on valmistettu polymeerimateriaaleista, tällaisten kaapeleiden suurin teho on 17 W / m. ja ei enää. Muutoin on olemassa vaara, että liiallinen kuumuus voi vaurioitua.

Sinun tarvitsee vain laskea oikea määrä materiaalia ja ostaa se myymälässä.

Lämmitysjärjestelmän komponentit vedenpoistoon

Sinun pitäisi tietää, että lämmitysjärjestelmien lisäksi suoraan lämmityskaapeleihin kuuluu muita komponentteja:

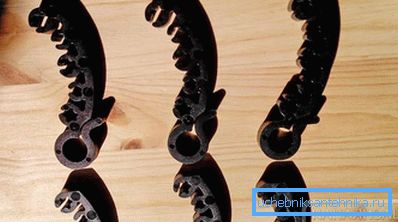

Kiinnikkeet kiinnittää kaapelit paikalleen.

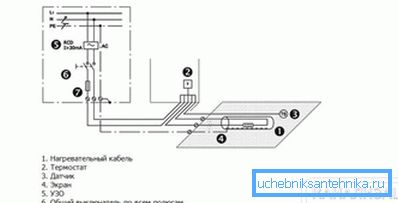

Ohjauskortti Tähän laitteeseen kuuluu: kolmivaiheinen katkaisija, suojalaite järjestelmän sammuttamiseksi 30 mA: n herkkyydellä, neljän napaisen kontaktorin, yhden napaisen katkaisijan, jokaista vaihetta varten, termostaattipiirin katkaisija ja hälytyslamppu.
Jakeluverkon osat: tehokaapelit, jotka syöttävät lämmityskaapeleita, signaalikaapelit, jotka yhdistävät termostaattianturit ohjauspaneeliin, johdotuslaatikot ja kytkimet kaikkien yhteyksien tiiviyden varmistamiseksi.

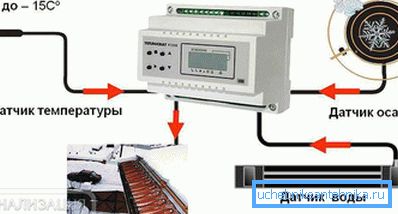

Termostaatti. Lämmityksen koko kaapelijärjestelmän toiminnan säätämiseksi voidaan käyttää kahta tyyppistä laitetta: suoraan termostaatti, joka ohjaa järjestelmää tietyllä lämpötila-alueella ja sääaseman. Sääaseman ero on se, että asetetun lämpötila-alueen lisäksi se voi säätää sademäärän läsnäoloa ja sen sulamista katolla. Sen koostumuksessa ei ole vain lämpötila-anturia, vaan myös kosteusanturia. Joissakin malleissa on sekä kosteusanturi että lämpötila-anturi.

Tärkeintä on, että kun kaapelijärjestelmässä käytetään tavanomaista termostaattia, sinun on seurattava tilannetta: jos katolla on saostumia, käynnistä järjestelmä manuaalisesti, ja jos ei, sammuta se. Meteorologisen aseman ansiosta koko työprosessi voidaan helposti automatisoida ja laitetta voidaan viivästyttää pois päältä. Mutta jos puhumme hinnasta, on kannattavampaa ostaa termostaatteja ja tehdä kaikki työt manuaalisesti. Nyt opitaan, miten tällainen järjestelmä asennetaan itse.

Lämmitysjärjestelmän teknologian asennus

Aluksi on tarkasteltava, mitkä vyöhykkeet vedenpoistojärjestelmän lämmityskaapelit on asetettava. Nämä ovat lähinnä paikkoja, joissa sulaa vettä, ja alueet, joissa muodostuu jäätymistä. Mitkä ovat nämä paikat:

Chutes. Lämmityskaapelien sijoittaminen kanaviin on pakollista yhdellä tai useammalla säikeellä koko pituudelta.

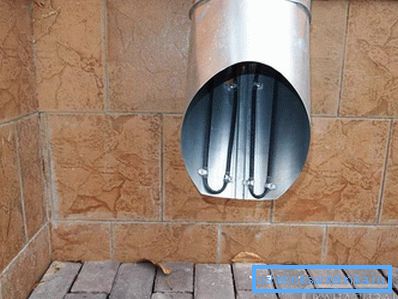

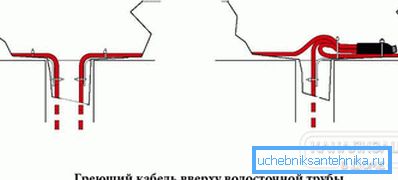

Viemäriputket, pakoputket vesikouruista. Lisäksi on tarpeen vahvistaa kraattereita ja putkien poistumista, jossa muodostuu jäätä. Yleensä putkiin sijoitetaan kaksi kaapelilohkoa.
Endova-katot. Kaapeli asetetaan ylös ja alas. Pituus valitaan vähintään 1 metrin päähän ulokkeen alusta, mutta on suositeltavaa tehdä se 2/3 laakson kokonaispituudesta.

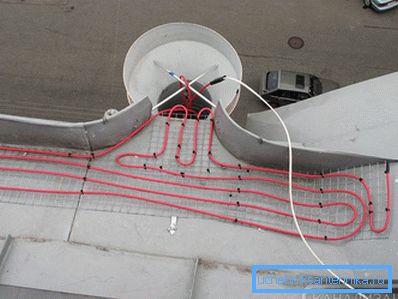

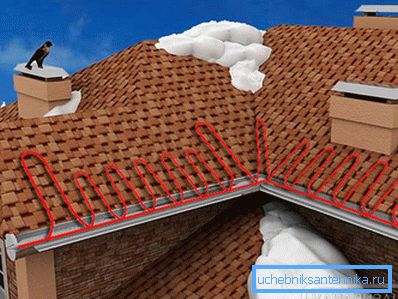

Jääpuikkojen ja jään muodostumisen estämiseksi katon räystään johdot pinotaan "käärme" -menetelmällä. Tämä järjestelmä sisältää lämmityskaapelin asettamisen räystän reunaan. On pidettävä mielessä, että kovilla pinnoilla käärme askel riippuu kuvion moninaisuudesta ja pehmeistä katoista riippuen siitä, mitä kaapelia neliömetriä kohti annetaan. Tällaisen kolmion korkeus valitaan siten, että lämmitetylle pinnalle ei muodostu kylmää vyöhykettä. Muuten jää voi esiintyä näissä paikoissa.
Kapelnik nesteen erottamisen linjalla. On tarpeen kiinnittää yksi tai kaksi kierteitä riippuen tippumisen koosta ja rakenteesta.

Ja nyt katsotaan tarkemmin, miten kaapelilämmitysjärjestelmän vedenpoisto voidaan varustaa. Sinun on asennettava järjestelmä seuraavien sääntöjen mukaisesti:

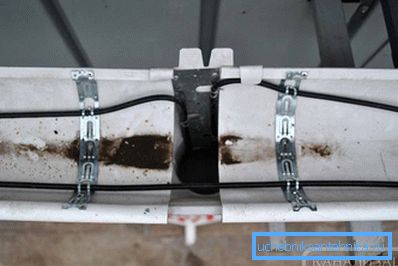

Jos haluat kiinnittää lämmityskaapelin vesikouruihin, käytä erityistä kiinnitysnauhaa. Nauhanauhat, jotka on asennettu toisiinsa, pitävät kaapelin tiukasti kiinni. Erilaisten kaapeleiden kiinnitysvaihe on erilainen. Esimerkiksi itsesäätävä kaapeli on kiinnitettävä 50 cm: n välein, ja resistiivinen kaapeli on 25 cm. Nauha on kiinnitetty kattilaan niiteillä, ja jotta ne eivät purkaisi tiiviyttä, näitä paikkoja käsitellään tiivisteaineella.

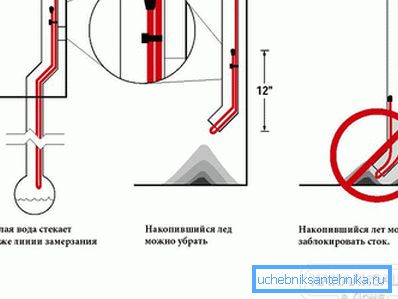

Viemäriputkissa kaapelit kiinnitetään kiinnitysnauhalla tai lämpökutistetulla letkulla. Siinä tapauksessa, että putken korkeus on yli 6 m, on suositeltavaa, että kaapeli liitetään lisäksi metallikaapeliin eristävässä vaipassa koko kuorman siirtämiseksi siihen.
Putkessa ja putken päässä lämmityskaapelit on kiinnitetty samaan kiinnitysteippiin niiteillä.
Kattomateriaalissa kaapeli on kiinnitettävä tiivisteeseen kiinnitysnauhalla. Toinen vaihtoehto: pehmeässä katossa kiinnitys tapahtuu erityisten SLT-C-leikkeiden ansiosta, jotka kiinnitetään ruuveilla tai nauloilla kattoon. Mutta on mahdollista, että katto alkaa vuotaa, joten kaikki on tiivistettävä silikonitiivisteellä. Metallikatossa tällaiset pidikkeet on kiinnitetty kylkiluun.
Ennen lämmitysjärjestelmän elementtien kiinnittämistä sinun on tarkastettava kaikki asennuspaikat. Ne eivät saa olla vieraita esineitä, terävät reunat voivat vahingoittaa kaapelia.
Kaapelin osia on tarkistettava niiden pituuden lämmitysvyöhykkeen mukaisesti.
Jos tarkastuksen yhteydessä käy ilmi, että kaapeli on liian pitkä tai se ei ole riittävän pitkä, leikkaus, poisto tai lisäys, mykistys, laajennus ja kiinnitys on tehtävä.
Tämän jälkeen on asennettava asennuslaatikot, ripustettava ne ja laskettava osien eristysvastus.
Sitten termostaattianturit asennetaan, teho- ja signaalikaapelit asetetaan.
Seuraava vaihe on ohjauspaneelin asennus.
Nyt vastus mitataan ja teho- ja signaalikaapelit soivat.
Luotettavuuden kannalta on tarpeen testata, toimiiko suojaava sammutuslaite.
Tämän jälkeen termostaatti säädetään vain haluttuun lämpötila-alueeseen ja testi suoritetaan koko järjestelmässä.

Se on kaikki, nyt sinun valua ja katon yli on lämmitetty, jolloin voit ratkaista veden jäätymisen ongelman näissä paikoissa sekä lumen ja jääpuikkojen muodostumisen. Ole varovainen, kun teet kaiken työn korkeudella. Käytä luotettavaa portaita tai telineitä.

video

Miten kaapelin PTC asennetaan viemärin lämmittämiseen, katso video:
