Lämmitysjärjestelmä, jossa on pakotettu kierto yksityisessä
Miten lämmitysjärjestelmä voidaan asentaa omalla kädelläsi pakotettuun liikkeeseen? Mitä kysymyksiä ja ongelmia voi syntyä eri työvaiheissa? Miten valita halutun kapasiteetin ja optimaalisen halkaisijan omaavan pumpun? Artikkelissa yritämme vastata näihin kysymyksiin.
Putkien ja patterien valinta
Aloitetaan materiaalien, paristojen ja putkikokojen valinnasta.
tarvikkeet
Pakko-kiertoinen vesilämmitys edellyttää itsenäistä piiriä, joka ei liity keskitettyyn verkkoon.
On selvennettävä, että piiri liitetään kylmävesijärjestelmään, jossa on hyppääjä, jotta se täytetään vedellä. Jäähdytysnesteen täyttämisen jälkeen hyppyjohdin on kuitenkin kunnolla kiinni.
Jos näin on - lämmitysparametrit ovat ennustettavissa, vakaita ja turvallisia jopa kaikkein haavoittuvimmille nykyaikaisille materiaaleille:
- Piirin paine pidetään 1,5-2,5 kgf / cm2.
- Tyypilliset syöttö- ja paluuputken lämpötilat ovat 70/50 C.
Lämmitysjärjestelmän paras valinta on polypropeeni, vahvistettu alumiinifoliolla. Vahvistaminen ei ole välttämätöntä voimakkuuden näkökulmasta, vaan siksi, että se kompensoi polypropeenin suuren lineaarisen laajenemiskertoimen lämmityksen aikana. (Katso myös artikkeli Polypropeeniputket: Ominaisuudet.)
Lämmityslaite, joka on optimaalinen tarkoituksemme kannalta, - alumiiniosan jäähdytin.
Syyt?
- Se on kunnon ulkonäkö, joka sopii mihin tahansa huonesuunnitteluun.
- Kohtuullinen hinta (300 ruplaa / osio).
- Korkea lämmönpoisto (noin 200 wattia leikkausta kohden 500 mm: n keskipisteistä nippien kanssa).
mitat
Kaikenlaisten putkien sisähalkaisijan kohtuullinen vähimmäismäärä on:
Muotokuvaaja | Sisähalkaisija |
Jäähdyttimen ulostulo | 15 mm |
Täyttö enintään 50 m | 20 mm |
Täyttö yli 50 m | 25 mm |
Huomaa: polypropeeni on merkitty ulkohalkaisijalla, joka on noin 5-7 mm suurempi kuin sisähalkaisija. Määritetyt sisähalkaisijat vastaavat mittoja 20, 25 ja 32 mm.
pumppu
valinta
Mikä on pumppu lämmitysjärjestelmälle, jossa on pakko-kierto? Ilmeinen valinta on laite, jossa on märkä roottori, alhainen nopeus ja sallittu suorituskyvyn säätö (askel tai sileä). (Katso myös artikkeli Yksiputkinen lämmitysjärjestelmä: ominaisuudet.)
Pumpun kaksi pääparametria ovat sen aiheuttama paine ja sen suorituskyky tämän paineen vastaavan piirin hydraulivastus.
Mitkä arvot pitäisi lopettaa?
- Maksimi hydraulinen vastus kohtuullisen pituisen piirin - 1-2 metriä. Näin ollen yksityisessä talossa (jos et tietenkään rakenna palatsia, jossa järjestät kansainvälisiä konferensseja) riittää 4 metrin paine, joka on tyypillinen kaikkien kuuluisimpien valmistajien nuoremmille laitteille.
- Kapasiteetti valitaan siten, että koko jäähdytysaine piirissä kulkee pumpun läpi noin 20 minuutissa. (ts. pumpun kapasiteetti kuutiometreinä tunnissa on kolminkertainen jäähdytysnesteen tilavuuteen).
Suorituskyvyn laskemiseksi on olemassa myös vaihtoehtoinen järjestelmä, joka on sidottu kattilan tai piirin osan lämpötehoon.
Se laskee muotoon G = Q / (1.163 * Dt), jossa:
- G - haluttu suorituskyky kuutiometreinä tunnissa.
- Q on kattilan tai piirin lämpöteho kilowatteina.
- 1.163 - veden keskimääräinen lämpökapasiteetti.
- Dt on virtauksen ja paluuputken välinen delta-lämpötila. Standardiarvoilla 70/50 on helppo laskea, se on 20.
Niinpä, kun kattilateho on 36 kW, kohtuullinen minimiteho on 36 / (1,163 * 20) = 1,55 m3 / tunti.
asennus
Kuinka asentaa pumppu käsillesi talon pakotettuun lämmitykseen?
Yleensä täällä ei ole liikaa sääntöjä.
- Märkä roottoripumppu on asennettu tiukasti vaakasuoraan akseliasentoon.
- Koska moottorin jäähdytystoiminto ja laakereiden voitelu on määritetty jäähdytysnesteelle, pumppu on erittäin herkkä sen laadulle. Sieltä - vielä yksi välttämätön suositus: pakko- kiertoon perustuvalla lämmityspiirillä tulisi olla sumppu (yksinkertaisimmassa versiossa karkeasuodatin), joka on asennettu suoraan pumpun eteen.
- Pumppu ja suodatin irrotetaan muusta piiristä venttiileillä, jotka mahdollistavat pumpun puhdistamisen tai pumpun poistamisen mahdollisimman vähän jäähdytysnestettä.
- Kun pumppu asennetaan piiriin, joka toimii säännöllisesti luonnollisella kiertokuljetuksella, pumpun kiinnityskappaleiden väliin jätetään ohitus, jonka halkaisija on yhtä suuri kuin täyttöhalkaisija. Ohitus on varustettu palloventtiilillä tai venttiilillä.
Lisävarusteet
Mudapumpun lisäksi pakko-lämmitysjärjestelmässä on oltava:
- Paisuntasäiliö. Se sijoitetaan missä tahansa pisteen kohdassa, jossa ei ole turbulenssia. Säiliön tilavuuden tulisi olla noin 10% piirin tilavuudesta.
- Paineensäätöventtiili, joka estää putken rikkoutumisen, kun paisuntasäiliö ylivirtaa.
- Painemittari paineensäätöä varten.
- Automaattinen ilmanvaihto.
- Ilmanvaihto (Mayevsky-nosturit tai tavanomaiset venttiilit) piirin ylemmissä kohdissa (mukaan lukien matalamman liitännän omaavien patterien liikenneruuhkat).

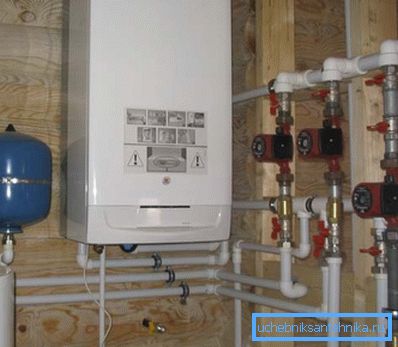

järjestelmiä
On selvää, että pakotetun verenkierron lämmitysjärjestelmän erityisjärjestely määräytyy ensisijaisesti talon kokoonpanon mukaan. Annamme kuitenkin esimerkkeinä muutamia suosittuja ratkaisuja.

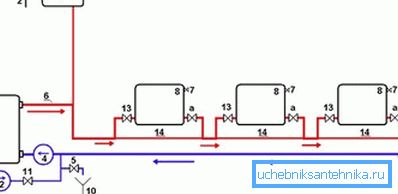

Tässä kaaviossa:
numero | laite |
1 | pata |
2 | Tyhjennä viemäriin säiliön ylivuoto |
3 | Avaa paisuntasäiliö |
4 | pumppu |
5 | Nollaa piirin tyhjennys |
6 | Täyttö (syöttö) |
7 | Mayevskin nosturit |
8 | patterit |
9 | Täyttö (palautus) |
10 | viemäröinti |
11 | Hyppääjän venttiili kylmällä vedellä |
12 | Kylmävesijärjestelmä |
13 (a) | Jäähdyttimen sulkuventtiilit |
14 | Jäähdyttimen sisäkkeiden väliset ohitukset |
Tämä järjestelmä on mielenkiintoinen, koska sen avulla voit luoda ylimääräisen matalan lämpötilan piirin. Lämpötilan vähentämiseksi käytetään mitattua syöttöä vedestä suoralta linjalta termostaatin läpi ja paluuvirtauksen kierrätystä.
johtopäätös
Toivomme, että lukijalle ehdotettu materiaali auttaa häntä suunnittelemaan omaa lämmitysjärjestelmäänsä. Liitteenä olevassa videossa, kuten tavallista, voit löytää lisätietoja. Onnea!
