Kuumavalssattu ja kylmämuovattu teräs paksu seinämäinen

20-07-2018
Putket

Uudet tekniikat korvaavat vähitellen pitkäikäiset teräsputket, jotka korvaavat ne muovilla. On kuitenkin tilanteita, joissa jälkimmäisten ominaisuudet ovat huonommat. Tällöin perinteinen teräs antaa PVC: lle ja PP: lle "sata pistettä eteenpäin". Yksityiskohtaisemmaksi selvittämiseksi artikkeli antaa yleiskuvan erilaisista paksuseinäisistä putkista.

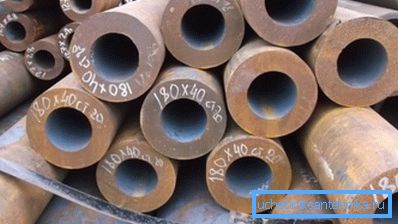

Valkoinen - paksuseinäinen teräsputki korkean paineen työympäristöä varten

tyypit

Terästuotteiden valikoima on varsin merkittävä, mutta on kaksi päätyyppiä: sähköhitsaus, spiraali (edullisempi) tai suora sauma ja saumaton, johon artikkeli on pääasiassa omistettu.

Harkitse niitä tarkemmin:

Tuotannon tyyppi Ne ovat:
  • kylmävalssatut;
  • kuumavalssattu, esimerkiksi terästä 40x;
  • teplodeformirovannye.

Saumaton katsotaan olevan luotettavampi materiaali, vaikka niiden valmistusmenetelmä ei vaikuta laatuun.
Seinämän paksuus Tällöin otetaan huomioon sen suhde tuotteen halkaisijaan.
  1. On olemassa:
    • erityisesti ohutseinäiset;
    • ohut seinämä;
    • paksuseinäisiä;
    • erityisen paksut.

    Tässä tapauksessa tuotantomenetelmä ei ole väliä, voit ostaa kylmävalssattuja paksuseinäisiä putkimaisia ​​tai sähköisiä tuotteita.

    1. Muista, että halkaisija vaikuttaa voimakkaasti luokitteluun. Esimerkiksi tuotteet, joiden seinämän paksuus on alle 1,5 mm ja läpimitta alle 20 mm, ovat ohutseinäisiä, seinämän paksuus enintään 0,5 mm - tuote pidetään erityisen ohutseinäisenä.
    Suojapinnoite On olemassa useita menetelmiä tuotteiden kestävyyden korroosiolle ja negatiivisten lämpötilojen vaikutuksen lisäämiseksi. Esimerkiksi pitkittäissuuntainen sähköhitsattu ja kaasuputken tulisi olla peitetty sinkkikerroksella, vaikka ohje ei kiellä muiden tuotevalikoimien käyttöä.

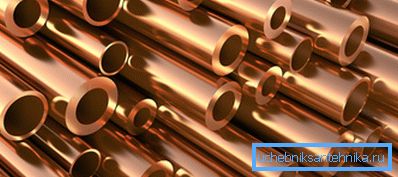

    Kupariputki

    Vinkki: suositellaan, kun määritetään putkiluokka, katso erikoisalaa.

    tuotanto

    Saumattomien ja sähköisesti hitsattujen putkituotteiden valmistustekniikka on erilainen. Ensimmäisessä tapauksessa käytä tasaista runkoa, joka on taivutettu muodostamaan runko. Toisessa käytetään sauvaa - sylinterimäistä monoliittista kappaletta.

    Ruostumaton putki, jossa on paksut seinät

    Tällainen tuotanto on paljon vaikeampaa tekniseltä puolelta, joten saumattomien tuotteiden hinta on korkeampi.

    Työssä sovelletaan:

    1. Kuuma muodonmuutos, kun työkappale kuumennetaan noin 50 - 60 ° C: n lämpötilaan metallin kiteytymiskynnyksen yläpuolelle. Tässä tapauksessa esimerkiksi teräksen 30hgsa merkit tulevat muoviksi, mutta eivät sulaa. Sitten lävistyspuristimessa ontto sylinteri (vuori) saadaan kuumennetusta pylvästä. Vaadittu muoto annetaan valssaamalla, minkä vuoksi tuote saa halutut mitat. Seinämän paksuus on linjassa, geometrinen muoto muuttuu oikeaksi ja varmistetaan määritetty halkaisija. Tämän jälkeen tuote upotetaan veteen nopeaa jäähdytystä varten, ja sitten se kulkee sarjan teloja lopullista kalibrointia varten. Sitten se leikataan tarvittaessa normaalipituisiksi segmenteiksi. Myös mittaamattomien materiaalien vapauttaminen on sallittua.

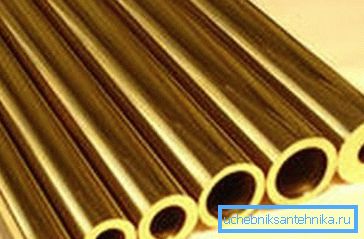

    Pronssiputki, jonka seinämän paksuus on erilainen
    1. Kylmämenetelmällä on kaksi eroa:
      • tuote jäähdytetään lävistysmyllyn jälkeen;
      • alustava kalibrointi suoritetaan kylmässä tilassa.

      Vihje: ennen viimeistä vaihetta vuori hehkutetaan, kuumennetaan teräksen uudelleenkiteytymisen lämpötilaan. Tämän vuoksi on mahdollista poistaa sisäiset rasitukset ja metalli muuttuu plastisemmaksi ja viskoosiksi.

      Kylmämuovattujen paksuseinäisten teräsputkien paino ja mitat

      Säännöt ja määräykset

      Kuumavalssatuille on olemassa GOST 8732 78: n mukaisia ​​paksujen putkien vaatimuksia ja kokoja. Kylmävalssatut vastaavat GOST 8734-75: ää.

      Harkitse näiden standardien pääkohtia:

      GOST 8732-78
      1. Halkaisija 20-550 mm.
      2. Seinän maksimipaksuus on 75, vähimmäisarvo on 2,5 mm.
      3. Pituus mitattu tai mitattu 4 - 12,5 m.
      4. Taivutusmäärä riippuu seinän paksuudesta (mitat millimetreinä):
        • jopa 20 - 1,5;
        • 20-30 - 2;
        • yli 30 - 4.
        GOST 8734-75
        1. Halkaisija - 5-250 mm.
        2. Seinämän paksuus on 0,3-24 mm.
        3. Putkien luokittelu seinän paksuuden mukaan:
          • erityisesti paksuseinäiset - halkaisijan ja paksuuden suhde on alle 6;
          • paksuseinäiset - 12,5-6;
          • ohutseinäiset - 12,5-40;
          • jos parametri on enemmän - erityisen ohutseinäinen.
          1. Standardin lisäedellytykset - sellaisten tuotteiden tuotanto, joiden indikaattorit eivät vastaa edellä esitettyä asteikkoa, suoritetaan teknisten eritelmien alustavan hyväksynnän jälkeen.
          2. Kylmämuodostuneen putken kaarevuus kullekin mittarille on (mm):
            • enintään 3, kun seinän paksuus on 4-8;
            • enintään 2 - 8-10;
            • 1,5 - jos paksuus on yli 10.
            Muoviputki paksuilla seinillä

            Missä käytössä

            Tällaisia ​​tuotteita käytetään kriittisimmillä alueilla, joissa tärkein tehtävä on luotettavuudella, esimerkiksi:

            1. Hydrauliset järjestelmät, joissa saumattomat teräsputket kestävät suuria kuormia.
            2. Eri energiamuotojen tuotannossa - kattilan lämmönvaihtimien tulisi toimia luotettavasti riippumatta liiallisesta sisäisestä paineesta ja korkeista lämpötiloista. Paksuseinäiset saumattomat putket tarjoavat mahdollisuuden käsitellä tehokkaasti työlaitteiden prosesseja, jotka altistuvat äärimmäisille yhdistetyille kuormille. Niiden korjaus voidaan tehdä käsin.
            3. Kaasun ja öljyn tuotanto, kun suuri porausporaus edellyttää kotelon luotettavimpien materiaalien käyttöä. Tällaiset tuotteet kestävät kivien painetta, mikä takaa luotettavan toiminnan maaliikenteen aikana.
            4. Kemianteollisuus - käytä ohutseinäisiä ja paksuseinäisiä putkia. Jos ensimmäisiä tarvitaan tuotannon puhtauden varmistamiseksi, jälkimmäisiä tarvitaan kestämään huomattavaa painetta.

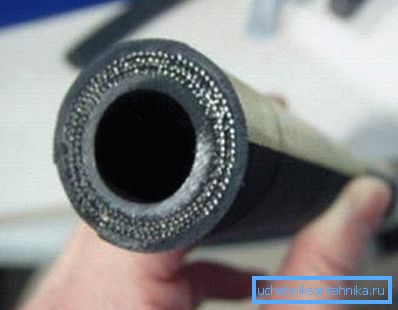

            Vahvistettu kumiputki

            johtopäätös

            Paksarakenteisen teräsputken mahdollisuuksien luettelo voi olla suuri, kuten artikkelissa näimme. Tarkastellaan saumattomia ja sähköisiä tuotteita, joita käytetään eri toimialoilla. Vaikka ne ovat ensimmäisiä ja kalliimpia, mutta he pystyvät paremmin näyttämään itseään sellaisissa prosesseissa, joissa mikään muu ei ole mahdollista. Tämän artikkelin video auttaa sinua löytämään lisätietoja tästä aiheesta.
