Kupariputkijuottaminen: 3 asennusmenetelmää

Yksi luotettavimmista materiaaleista eri putkistojen rakentamisessa on kuparia. Tämän metallin putkissa on pitkä käyttöikä, laajin käyttölämpötila ja korkea lujuus. Alla olevan materiaalin aiheena on kupariputkien juottaminen omin käsin.

Tämän prosessin hallitsemisen jälkeen ei ole vaikeaa asentaa tällaista teknistä verkkoa kotona.

Yhdisteiden tyypit

Matalan lämpötilan juotososat

Tätä kupariputkien juottamistekniikkaa käytetään lämmitys-, LVI- ja muiden vastaavien järjestelmien teknisten verkkojen asentamiseen, jossa kuljetettavan nesteen lämpötila ei ylitä + 130 astetta. Kaasupoltin liekki tässä tapauksessa lämmittää tuotetta korkeintaan + 450 astetta, ja osan koko on 6-108 mm (katso myös artikkeli Kiinnikkeet polypropeeniputkille: tyypit ja niiden tekninen kuvaus).

Juottimena alhaisen lämpötilan juottamiseen käytetään erilaisia ​​pehmeitä metalleja: lyijyä, tinaa ja niin edelleen. Tästä menetelmästä kutsutaan "pehmeitä annoksia". Liitoksen leveys voi liittimien koosta riippuen olla 7-50 mm.

Tarkasteltava yhteys on hyvin yleinen eri LVI-järjestelmien asennuksessa.

Tämä johtuu seuraavista tekijöistä:

• kun matalan lämpötilan juottaminen ei tapahdu kuparin hehkuttamiseksi (mikä vaikuttaa putkilinjan lujuuteen);
• työprosessi on vähemmän työvoimavaltaista ja turvallisempaa;
• käytetään vain vesiliikennejärjestelmien valmistukseen;
• ei voida käyttää kaasuputkien liittämiseen.

Korkean lämpötilan juotososat

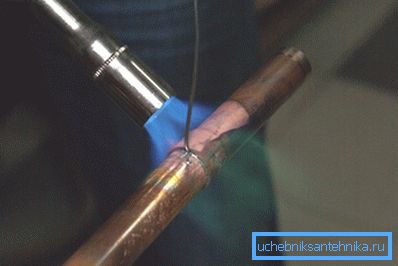

Tässä tapauksessa kupariputket juotetaan liekkilämpötilaan, joka ylittää + 450 astetta.

Se käyttää juotetta, joka perustuu seuraaviin metalleihin:

• kupari;
• hopea;
• muut seokset ovat kovempia kuin tina.

Tämän tekniikan käyttö mahdollistaa all-in-one-yhteyden saamisen, jolla on suurempi lujuus ja joka kestää kuljetetun väliaineen paljon korkeamman lämpötilan.

Yhdisteen toinen nimi on juotto.

Kupariputkien juottamista käytetään seuraavissa tapauksissa:

• yli 28 mm: n osien liittäminen;
• nesteen kuljetukseen tarkoitettujen osien telakointi, jonka lämpötila on yli 130 astetta;
• lämmitysjärjestelmien valmistus (tämä liitäntämenetelmä mahdollistaa nykyisen teknisen verkon siirtymisen ilman, että viimeksi mainittujen tekniset ominaisuudet heikkenevät).
• vain juottamisen käyttö tarjoaa ohjeita kaasuputkijärjestelmien asentamiseen.

Kiinnitä huomiota! Korkean lämpötilan juottamisen aikana kupari hehkutetaan, minkä seurauksena putki menettää vahvuutensa. Tämän ilmiön minimoimiseksi on välttämätöntä, että sauman jäähdytys tapahtuu luonnollisesti, ja lämmitys juottamisen aikana on mahdollisimman pieni.

Kylmien osien sekoitus

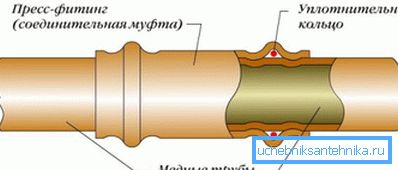

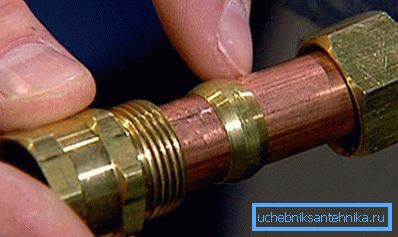

Myös kupariputkia ei ole juotettu. Tätä varten käytetään erityisiä puristusliittimiä, joiden rakenne on samanlainen kuin polymeeriosien kanssa käytettävät samankaltaiset tuotteet.

Ulkopuolella kylmä kytkentä on samanlainen kuin juotosliitos. Ensimmäinen on lisäksi varustettu erikoispolymeerien kumitiivisteillä.

Lisäksi on irrotettava kuparijohtojen liitäntä. Tätä tarkoitusta varten käytetään holkkiliitintä.

Ne on jaettu kahteen tyyppiin:

• kiinteiden ja keskikovien osien yhdistämiseen;
• pehmeiden ja puolikiinteiden tuotteiden liittämiseen.

Työprosessi

Johtuen kupariputkien juottamisesta aiheutuvista korkeista kustannuksista (jos palkkaat tähän tarkoitukseen erikoistuneita putkimiehiä), voit suositella, että teet kaiken työn itse, varsinkin kun puolijalkaisten kaasupolttimien hinta tekee niistä varsin edullisia.

Tarkastellaan tarkemmin kutakin niiden yhdistettä.

Yleiset hetket

Putken ja juotteen lämmitys kupariputkien matalan lämpötilan juottamisessa suoritetaan kaasupolttimella.

Polttoaineena käytetään erilaisia ​​kaasuseoksia:

• Ilma-propaani-butaani;
• ilma-propaani;
• ilma-asetyleeni.

Kiinnitä huomiota! Joissakin työtyypeissä avotulen käyttö ei ole sallittua. Sitten lämmitys tehdään sähköllä. Tämä ei vaikuta työn nopeuteen, mutta tällä tavalla voidaan liittää vain pienen halkaisijan tuotteita.

Juottamisen osalta voit saavuttaa halutun lämpötilan vain avotulella.

Riittävä lämpö voidaan tuottaa käyttämällä seuraavia polttoaineita:

• ilma-asetyleeni;
• hapen propaani;
• hapen asetyleeni

Jälkimmäisen yhdistelmän avulla asetyleeniputket hitsataan suoraan (ilman juotetta). Liekin lämpötilan tulisi tällöin saavuttaa kuparin sulamispiste (1070 - 1080 ° C).

Rautakaupoissa on monia laitteita, joilla voit tehdä kupariputkia.

Ne voidaan jakaa kahteen pääryhmään:

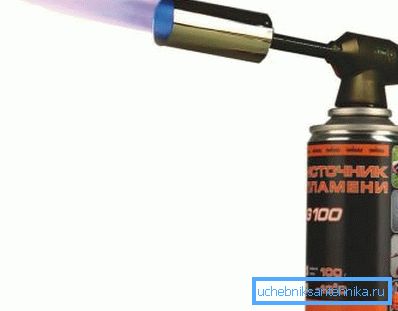

• kannettavat polttimet, joissa on kertakäyttöinen ilmapallo kotikäyttöön;
• Yleiset kaasupolttimet, jotka on suunniteltu suurten konttien ja ammattikäyttöön.

Kupariputkien hitsauksen yleinen järjestelmä on seuraava:

• putken leikkaaminen ja kaarien pään poistaminen;
• puhdistus sen putken sisä- ja ulkosien tyypilliseen kuparikiiltoon, johon liitos asennetaan;
• liittimien sijainnin ja niiden ja putken välisten aukkojen hallinta;
• virtauksen levittäminen putken ulompaan osaan (ei välttämättä kaikissa tapauksissa);
• yhdistävän solmun kokoonpano;
• telakointialueen lämmitys;
• erityisen kiinnitysrakon täyttäminen käytetyn juotteen kanssa;
• lämmityksen lopettaminen;
• sauman asteittainen jäähdytys;
• jäännösten ja ylimääräisen juotteen poistaminen.

Putkien valmistus

Leikkaa kupariosat seuraavilla työkaluilla:

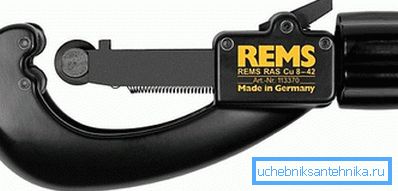

• erityinen leikkuri - se ei muodosta poroja, mutta voi johtaa osan sisäisen halkaisijan pienenemiseen reunojen sisäpuolen taivutuksen vuoksi;
• hakasahat - ei muodosta taivutusta, mutta risteyksessä on paljon poroja, jotka on hävitettävä ennen juottamista.

Kiinnitä huomiota! Särmän tukkeutuminen (kun käytetään soihtua) johtaa putken ulkoisen halkaisijan pienenemiseen ja siten asennusvälin kasvuun. Tämän seurauksena juottamisen jälkeen yhteys ei ole tiukka. Ohjeiden mukaan asennusraon koko voi olla 0,02-0,4 mm.

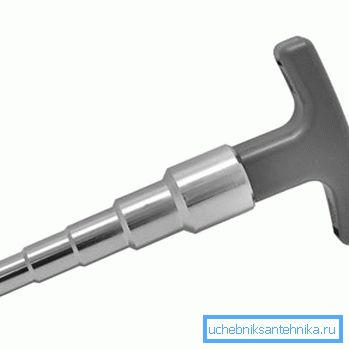

Putken pään tulisi olla tiukasti kierroksen jälkeen. Manuaalinen kalibraattori auttaa saavuttamaan tämän. Sen käyttö takaa asennuksen aukon oikean koon.

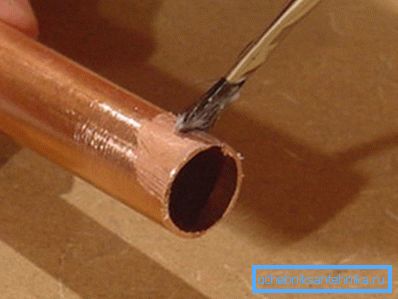

Virtaus tulee levittää putkeen välittömästi sen puhdistamisen jälkeen. On ehdottomasti kiellettyä liittää tämän aineen sisäpintojen sisäpinnat.

Heti kun olet asentanut tahnan, osat on liitettävä välittömästi, muuten pöly tai muut vieraat hiukkaset voivat päästä märkäpäähän. Putkea täytyy työntää pistorasiaan pysäyttimeen, pyörittämällä liitintä hieman akselinsa ympäri, mikä mahdollistaa virran tasaisemman jakautumisen. Ennen lämmitystä putkessa oleva jäännöspasta on poistettava.

Lämmityslaitteet, joissa on matala lämpötila

Tarvitset:

• pehmeän juottamisen virtaus;
• propaanipoltin;
• kaasuseos.

Juottamalla kupariputket tina-juotteella voi olla erityinen juotin, joka tuottaa myös lämmitysliitännän.

Työ tehdään seuraavassa järjestyksessä:

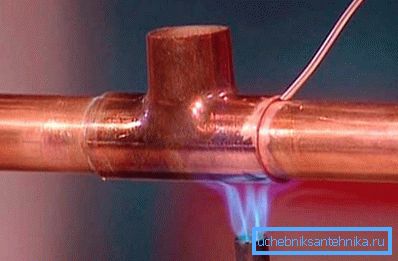

1. Polttimen liekki on siirrettävä jatkuvasti nivelen ympäri ja suoritettava koko osan tasainen lämmitys.
2. Koskettamalla kiinnitysraon juotteen päätä on tarpeen tarkistaa, ettei tina alkaa sulaa. Jos ei, lämpeneminen jatkuu.
3. Heti kun juotos sulaa, lämpö on pysäytettävä, jotta tina täyttää kapillaarivälin asennuksessa.

Liitoksen tiiviys varmistetaan sillä, että juotos sulaa ja täyttää liitoksen ja putken välisen aukon.

Kiinnitä huomiota! Matalan lämpötilan juottamisen aikana lämpeneminen tulisi lopettaa välittömästi sen jälkeen, kun aine alkaa täyttää asennusväliä. Muussa tapauksessa voit ylikuumentaa liitäntäsolmua, mikä vähentää putkilinjan voimakkuutta.

Heti kun juotos sulaa, on tarpeen sallia yhdisteen jäähtyä itsenäisesti, koska pehmeä tina on hyvin hauras aine.

Juottamisen aikana on tärkeää välttää osien ylikuumenemista, muuten virtaus voi romahtaa eikä kykene poistamaan näkyviä oksideja.

Polttimen sijasta voit käyttää erityistä sähköjuotinta, joka koostuu sähkötangoista ja virtalähteestä. Toimintajärjestys ei tässä tapauksessa poikkea edellä esitetystä.

Toimintojen järjestys juottamisen aikana

Käytettäväksi on käytettävä propaani- tai asetyleenipolttimia, jotka on sekoitettu hapen kanssa.

Työskennellessäsi sinun pitäisi kiinnittää huomiota tällaisiin vivahteisiin:

1. Lämmitys on tehtävä nopeasti, mutta tasaisesti.. Polttimen tulee liikkua jatkuvasti koko kiinnityspituudelta.

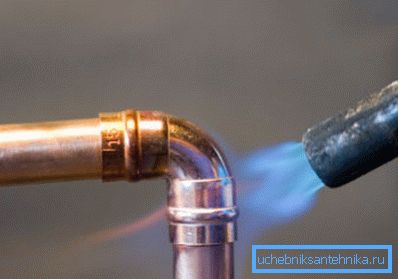

2. Liekillä pitäisi olla kirkkaan sininen väri.. Yksityiskohdat lämmitetään 750 ° C: n lämpötilaan (ne saavat tyypillisen tumman kirsikan värin).

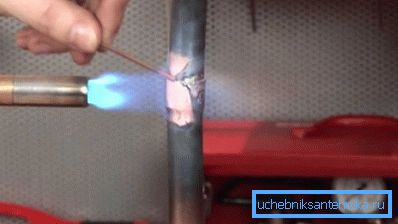

1. Jos lämmitys suoritettiin oikein, asennusreikään syötetyn juotteen tulee alkaa sulaa.. Voit lämmittää sen polttimen liekissä.
2. Työn ydin on, että on välttämätöntä saavuttaa pienin mahdollinen lämmityslämpötila, jolla juote alkaa sulaa. On toivottavaa, että yhdellä kosketuksella liitos täyttää välittömästi kapillaarireiän.

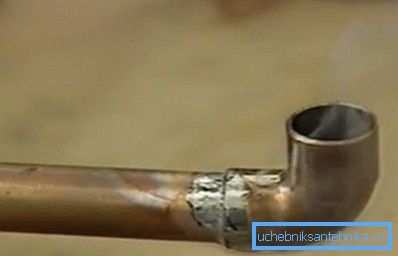

Heti kun liitäntäsolmu jäähtyy, kaikki fluxit on poistettava huolellisesti putkesta. Jos putkijärjestelmä on asennettu, huuhtele kaikki putket huolellisesti, jotta virtaus poistuu. Se on aggressiivinen kemikaali, joka voi vahingoittaa ihmisten terveyttä.

Kylmä sekoitus

Pehmeiden kupariputkien yhdistämismenetelmä puristusliittimillä ei aiheuta vaikeuksia ja heilahtaa useita yksinkertaisia ​​peräkkäisiä toimia:

• oikean kokoinen leikkausputki;
• purkaa porojen pää ja antaa sille pyöreä muoto;
• työnnä puristimen liitos putkeen;
• putkiliitäntä liukuhihnalla (käytetään erityisiä pihdit).

johtopäätös

Kupariputkien juottaminen tinalla tai kovalla juotoksella on tärkein tapa liittää tällaisia ​​osia. Sauman tiiviys ja lujuus riippuvat kaikkien työvaiheiden suorituskyvyn oikeellisuudesta (ks. Myös artikkeli Polypropeeniputket ja -liittimet: ominaisuudet, standardit, asennusvinkit).

Saat lisätietoja tästä prosessista tämän artikkelin videosta.
