Kupariputkien puristusliittimet: polyeteenistä, metallista,

Miten kupariputkien puristusliittimet ovat? Entä laitteet, joilla on samanlainen toiminnallisuus teräkselle (tavallinen ja aallotettu ruostumaton), metalli-muovi ja polyeteeni? Onko tässä liitosluokassa erityisiä ongelmia? Yritetään selvittää se.

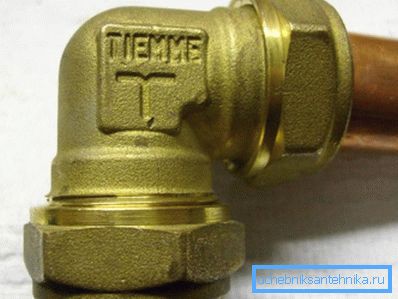

kupari

Miten kupariputket liitetään puristusliittimillä riippuu näiden liitosten tyypistä.

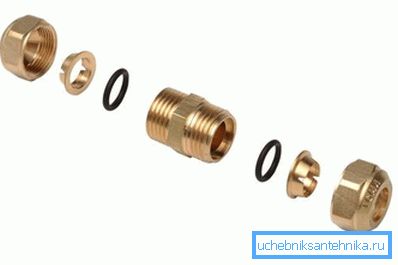

Pehmeä tiiviste

Tällöin tiiviys varmistetaan kumi- tai silikonirenkaan tiivisteen laajenemisella, joka on kiinnitetty kiinnitysrungon ja välirenkaan väliin, kun mutteri kiristetään. Yhdisteen kokoonpanomenetelmä on yleensä melko ilmeinen.

Vastaavan halkaisijaltaan putken päällä vuorotellen kulunut:

1. Korkki mutteri.
2. Pidätysrengas.
3. Sinetti.

Sitten putki työnnetään sovittimen runkoon, minkä jälkeen liitosmutteri kiristetään - ensin käsin, sitten 1-2 kierrosta käyttämällä säädettäviä tai avoimia avaimia. Yksi kiinnittää rungon paikan, toinen kiertää pähkinän mutteria.

Tällaisen kytkentäjärjestelmän edut ovat ilmeisiä: se ei vaadi putken reunan leikkaamista ja kalibrointia, ja se voidaan tehdä omin käsin käyttämällä yksinkertaisinta työkalua.

Asennuksen yksinkertaisuuden hinta on melko kohtuullinen: huomattavilla mekaanisilla kuormituksilla on melko realistista nostaa putki ulos liitoksesta. Mistä kuormia tulee? Offhand - ainakin vedellä, joka on veden virtauksen mukana; aktiivisen ikäisten lasten pelit ovat kuitenkin ainakin yhtä tuhoisia putkityöt.

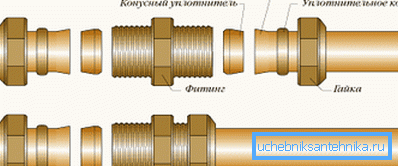

Bell-kiinnitys

Toinen liitäntäjärjestelmä on suunniteltu hehkutetulle kuparille ja käyttää sen plastisuutta, kykyä deformoitua kuorman alla. Tiiviys varmistetaan kartion päähän, joka kiinnittyy liitosmutterin ja tiivistysrenkaan avulla. Liitos on vahvempi ja vielä tärkeämpää, kestävämpi: se pysyy ilmatiiviänä, jopa pitkittyneen ylikuumenemisen takia, mikä on haitallista kumille.

Yhteyden muodostamisohjeet tässä tapauksessa ovat paljon monimutkaisempia.

1. Putki leikataan erityisellä veitsellä.. Buttin on oltava kohtisuorassa sen akseliin nähden.
2. Sitten liitosmutteri ja tiivisterengas ajetaan sen päälle..
3. Reunaa hehkutetaan niin, että kartion tiiviste tulee sisään, minkä jälkeen se kiinnitetään kannen mutterilla ja tiivistysrenkaalla liitoksen runkoon..
4. Käsin kiristetty mutteri kiristetään avaimella. Älä liioittele sitä vaivattomasti: ja rikkoa messinkisivun kierre ja murtaa korkki mutterin helposti.

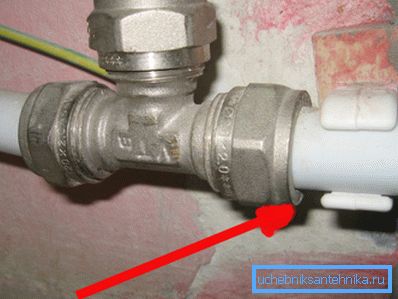

Metalli muovi

Miten metalliputkien puristusliittimet ovat?

Putki eroaa useimmista vaihtoehtoisista ratkaisuista sen alhaisen rengasjäykkyyden vuoksi. Tämä ominaisuus kompensoidaan kiinnityksellä, jota käytetään karana: jaettu rengas puristaa metallipolymeerilinjan reunan sen pinnalla.

Lisäksi sinetöidä yhteys:

• Fluoroplastinen aluslevy putken pään ja liitososan tukipaikan välillä. Kun kiristät mutteria, päätypinta painetaan sitä vasten kiristetyllä halkaistulla renkaalla.
• Parin rengasmaisia ​​tiivisteitä, jotka on kulunut kiinnikkeeseen sen pinnalla työstetyissä urissa.

Miten metalliset muoviputkiin asennetaan puristetut liittimet?

1. Putki työstetään veitsellä metalli-muovin leikkaamiseksi.

Muuten: kirjailija on erittäin hyvä ja hiomakone, jossa on metallin leikkuupyörä. Tärkeintä - tehdä leikkaus, joka on kohtisuorassa pitkittäisakseliin nähden.

1. Se kalibroidaan millä tahansa tarkoituksella, jonka halkaisija on sopiva. Tavoitteena on poistaa ovaliteetti läheltä.
2. Rei'itys poistetaan sisältä. Tämä yksinkertainen toimenpide auttaa estämään kumirenkaat.
3. Korkki-mutteri ja jaettu rengas ajetaan putkesta pois, minkä jälkeen se asetetaan sovittimeen. Kumirenkaat voidaan voidella nestemäisellä saippualla. Tärkeintä - älä rikkoa niitä eivätkä siirry kiekkoon.
4. Jaettu rengas siirtyy päähän, jonka jälkeen korkkimutteri kiristetään - manuaalisesti, sitten näppäinparilla.

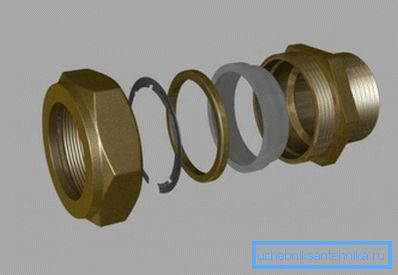

teräs

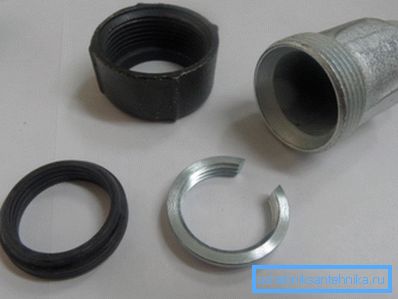

Teräsputkien puristusliittimet - tavalliset, valmistettu mustasta ja galvanoidusta teräksestä, jotka on valmistettu aallotetusta ruostumattomasta teräksestä - on järjestetty lähes samanlaiseksi. Oikeastaan ​​niiden muotoilu toistaa täsmälleen laitteet, joita olemme jo tutkineet kiinteän kuparin liittämiseksi: samat korkkimutterit, kiinnitysrenkaat ja O-renkaat.

Miten asennetaan tällainen yhteys mustien teräsputkien tapauksessa?

1. Putken pinta puhdistetaan huolellisesti maalikerroksista ja ruosteesta. Työ on helppo suorittaa terävällä veitsellä.
2. Jos ovaliteetti on läsnä, se poistetaan. Voit käyttää tätä tarkoitusta varten tavallista kaasunäppäintä.

Huomaa: se voi jättää syvälle naarmuja pinnalle, mikä ei ole hyväksyttävää. Jos näin tapahtuu, älä ole laiskoja poistamalla tukos tiedostoineen.

1. Siirrä asteittain mutteria, halkaistua rengasta ja tiivistä putken päähän.
2. Aseta tuloksena oleva rakenne runkoon ja kiristä mutteri avaimella.

Aallotetun ruostumattoman teräksen tapauksessa kaksi ensimmäistä pistettä voidaan tietenkin jättää pois.

polyeteeni

Polyeteeniputkien puristusliittimet, toisin kuin edellä kuvattiin, eivät ole metallia (messinkiä, kuparia tai terästä), vaan samaa polyeteeniä. Toinen merkittävä ero on se, että ne on asennettu ilman työkaluja: mutterit kiristetään vain käsin.

Hyödyllistä: polyeteenin puristusliittimien suurin halkaisija, ottaen huomioon tämä ominaisuus, on rajoitettu 32 millimetriin.

Liitäntälaite on käytännössä sama kuin edellä kuvatut: tiiviys varmistetaan rengasmaisella tiivisteellä, joka, kun korkkimutteri on kiristetty, avautuu pysäytysrenkaalla. (Katso myös Drainpipe-artikkeli: ominaisuudet.)

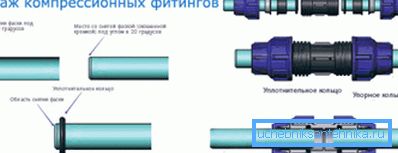

Miten liität yhteyden?

1. Kaikki pinnat puhdistetaan lialta.
2. Ulompi viiste poistetaan loppuun. Se mahdollistaa putken pääsyn sovittimeen mahdollisimman vähäisellä vastuksella.
3. Liitosmutteri, työntö- ja tiivistysrenkaat ajetaan pois putken päästä ja sitten sen jälkeen, kun ne on työnnetty kehoon, takaisin. Lanka, kuten muistamme, kiristetään yksinomaan käsin.

ongelmia

Ei tietenkään ilman niitä. Me luetellaan tyypilliset puristusliitosten ongelmat.

johtopäätös

Toivomme, että lukijalle tarjottu materiaali auttaa häntä asentamaan ja korjaamaan LVI-laitteita. Kuten tässä artikkelissa, tässä artikkelissa oleva video sisältää lisää teemakohtaisia ​​tietoja. Onnea!
