Kupariputkien leviäminen: tarkastele käytettävissä olevia

Pipe flaring tai roll on materiaalin muodonmuutos, josta ne valmistetaan tietyssä suunnassa. Valssaus on suositeltavaa silloin, kun valmiita valettuja tai leimattuja tuotteita ei voi ostaa tai tehdä oikean kokoisiksi ja muodoltaan.

Toinen syy tämän menetelmän soveltamiseen voi olla tarve säätää putken sisäistä halkaisijaa haluttuun kokoon.

Peruskäsitteet

Valssausta käytetään usein järjestelmissä, joissa elementit on yhdistetty viemäriin tai juottamiseen. Nämä ovat järjestelmät, kuten vesi, lämmitys, kaasu, jäähdytys, ilmastointi tai konetekniikka. Jos puhumme tällaisesta prosessista, kuten teräsputkista tai kuparista teollisessa mittakaavassa, sitten tätä prosessia varten käytetään erikoistuneita akseleita, rullaamalla pinnalle useita kertoja halutun halkaisijan aikaansaamiseksi.

Eräs erikoisvalssaustapa voi olla putken taivutin, jota putkien tai kaasulaitteiden asentajat joutuvat kohtaamaan. Tässä työkalussa rulla rullaa putken tietyn säteen muodon ympärille ja muodostaa tarvittavien parametrien taivutuksen.

Miksi on tarpeen liikkua

Putkien levittäminen omin käsin on menettely, jota tarvitaan seuraavissa tapauksissa:

• Halutun kokoisen putken ostaminen ei ole mahdollista, koska tiettyjä parametreja sisältäviä tuotteita ei valmisteta valu- ja leimausmenetelmillä;
• Järjestelmän kokoamiseksi tarvitaan elementtien tarkka sovitus koon mukaan taivutuskulman tai sisäisen halkaisijan tiettyjen parametrien mukaisesti.

Vesihuollon rakentamiseen osallistuvien kupariputkien rullaaminen kuuluu viimeiseen tapaukseen.

Valssaustavan toteutus

Kupariputkien levittäminen omin käsin on menettely, joka edellyttää varmasti erikoistuneen työkalun käyttöä.

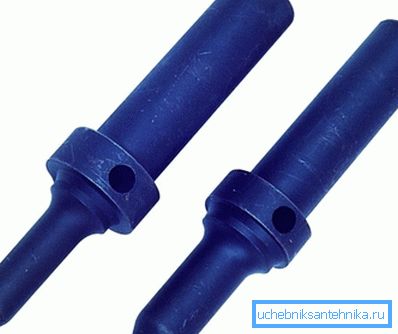

Tällaisen materiaalin kuten kuparin plastisuus mahdollistaa fyysisesti kehittyneen ja tarpeettoman henkilön yksinkertaisesti yrittää vetää tällaisen putken kartiomaisesti omin käsin, mutta tämä on täynnä seuraavia seurauksia:

• Ohut putki tämän menetelmän toteuttamiseksi on helppo huuhtoa;
• Paikalla, jossa suurin voima putoaa, putki voi yksinkertaisesti rikkoutua.

Neuvoston. Tätä venytysmenetelmää pidetään melko karkeana ja sitä käytetään vain äärimmäisissä tapauksissa.

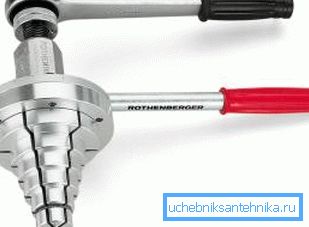

Tällaisen barbaarisen venytysmenetelmän ja hyvän liikkumisen välillä on välivaihtoehto, jota on käytetty kupariputkien, vaihdettavien suuttimien tai laajennuksen avulla. Tämän laitteen avulla voit venyttää pehmeää kuparimateriaalia vipulla vain yhdellä yksinkertaisella toiminnolla.

Kiinnitä huomiota! Flare-laajennin on kätevä laite, sen nopeus on kunnollinen, mutta tuloksen laatu jättää paljon toivomisen varaa.

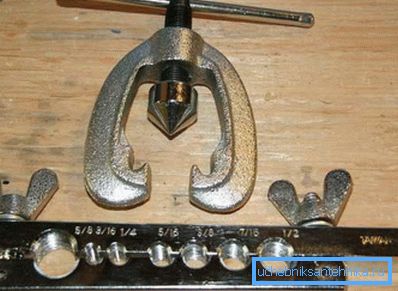

Sopivin työkalu soihduttamiseen on rullan valmistus, joka on valmistettu karbidimateriaalista, joka rullaa toistuvasti putken sisähalkaisijan yli. Jokaisen tietyn rullan vuokrauksen aikana putken muodonmuutos tulee yhä vahvemmaksi tietyssä suunnassa.

Rullan käytön edut

Kupariputken levittäminen omin käsin rullalla on prosessi, jolla on seuraavat ominaisuudet:

1. Käsiteltävän putken kyyneleet eivät kuulu.. Kullakin vierintävalssilla on tuotteen lievä muodonmuutos, ja asteittainen muodonmuutos siirtyy helposti metallin läpi, mikä eliminoi repeytymät;
2. Putken seinämänpaksuus palonmuodostuksen jälkeen säilyy yhtenäisenä. Putkiseinien sakeutus, jos se oli alun perin heterogeeninen koostumuksessa, rullataan rullien avulla tasaiseksi paksuudeksi;
3. Levityksen jälkeen pinta on täysin tasainen ja sileä.. Tällainen sileys riippuu suoraan käytetyn työkalun laadusta.

Kiinnitä huomiota! Sinulla on varmasti mahdollisuus ostaa huonompi työkalu, jonka hinta on alhaisempi. Tällaisessa tuotteessa on muoto, joka on yksinkertaisesti puristettu putkeen, joka on kiinteässä asennossa. Tuloksena tällaisen paljastavan työn jälkeen on jonkin verran huonompi, mutta varsin hyväksyttävä.

Levyn käyttö

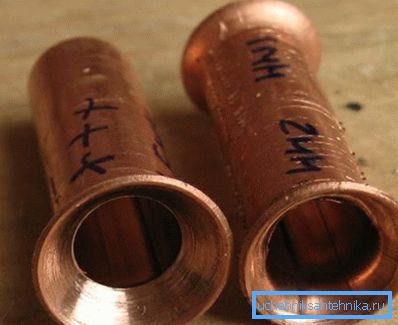

Kupariputken leviäminen tapahtuu flare-käsittelijän avulla, jos liitos tehdään liitosten avulla tai juottamalla. Juottamisen aikana on tarpeen laajentaa toinen pää, johon toinen putki on asetettu.

Siten on pieni aukko, joka on täytettävä juottamalla. Tämäntyyppistä yhteyttä pidetään luotettavimpana jaetun järjestelmän ja jäähdytysyksiköiden asennuksessa.

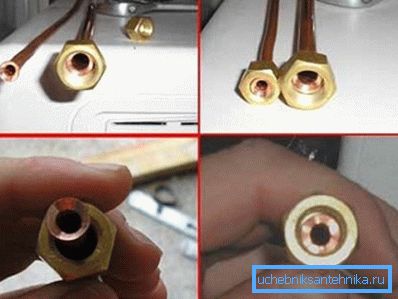

Kytkentäliitäntä on myös melko suosittu, koska tällainen järjestelmä on melko helppo koota ja purkaa. Ennen kuin ryhdytään putken levittämiseen kiinnitykseen liittimien avulla, on ensin valmistettava se ja vasta sitten aloitettava muodonmuutos.

Työjärjestys on seuraava:

• Puhdistettu putken pää:
• Putkelle asetetaan holkki;

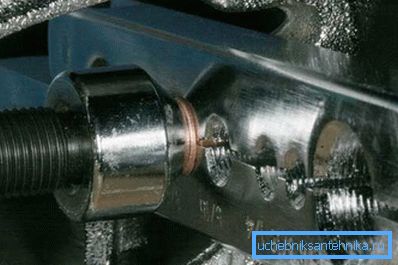

• Putki työnnetään instrumenttiin. Leikkausruuvi pyörii, kunnes reuna muodostaa 45 asteen kulman⁰;
• Tuote poistetaan työkalusta;
• Kytkin johdetaan reunaan ja mutteri kääntyy sen päälle.

Neuvoston. Monet käsityöläiset suosittelevat putkien leikkaamista 2–2,5 cm: n marginaalilla kupariputkea asennettaessa, jotta putken loppuessa katkaisemassa putken päätä voidaan katkaista ja kopioida valssaustapa.

Jos putkilinjan asennus tapahtuu juottamalla, valssausprosessin tulee koostua seuraavista vaiheista:

1. Pinta puhdistetaan erityisellä harjalla;
2. Valssauksen avulla putki laajenee siten, että se voidaan sijoittaa järjestelmän seuraavaan osaan, jonka rako on 0,1 mm;
3. Sisäpinnalle tulisi levittää yhtenäinen vuon kerros ja se on liitettävä seuraavaan verkkoelementtiin;
4. Risteys lämmitetään polttimella, ja juote viedään siihen. Lämmitys jatkuu, kunnes juotos sulaa;
5. Lämmitys jatkuu, kunnes sula juote jakautuu tasaisesti koko liitoksen.

Lopuksi

Nykyaikaisuuden näkökulmasta kupariputki on sen monimutkaisuuden ja nykyaikaisilla markkinoilla vallitsevien vaihtoehtojen takia melko kummallinen valinta. Jos kuitenkin päätit luoda putkilinjan tästä pehmeästä materiaalista omin käsin, niin voit helposti selviytyä tällaisen järjestelmän asentamisesta polttamalla (katso myös artikkeli VChGG-putket - ominaisuudet ja sovellus).

Tämän artikkelin videoiden avulla voit lukea tällaisen asennuksen ohjeet.
