Kupariputki - nykyiset standardit ja asennusohjeet

Mies alkoi tehdä putkia kuparista pian sen jälkeen, kun hän oppi itseään sulatamaan kuparia. Useita satoja vuosia tämä materiaali on uskollisesti palvellut jokapäiväisessä elämässä ja eri toimialoilla. Tässä vaiheessa valtiossamme valmistetaan kupariputki GOST 617 2006 -standardin mukaisesti, jonka luojat pyrkivät mukauttamaan tätä sääntelyasiakirjaa niin paljon kuin mahdollista eurooppalaisten kollegojensa kanssa.

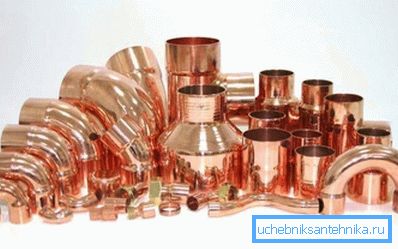

Kuva liitososista.

Tuotteen tekniset tiedot

Kupari ei ole pelkästään kallis materiaali, jonka hinta voi olla moninkertainen kuin tavalliset polymeerit, mutta myös erittäin joustava ja laadukas materiaali, jonka kestävyys ja ainutlaatuiset ominaisuudet helposti kompensoivat alkuperäisen investoinnin.

Kaikki kuparituotteiden normalisointiin ja standardointiin liittyvät työajat vahvistetaan GOST 617: ssä. Ensimmäistä kertaa tämä asiakirja ilmestyi Neuvostoliiton vallan aamulla, eli vuonna 1919, me tiedämme, että se on GOST 617 19. Koska nämä kaukaiset ajat, joiden kateellinen koostumus on noin 1 Nämä säännöt päivitetään jatkuvasti kerran vuodessa.

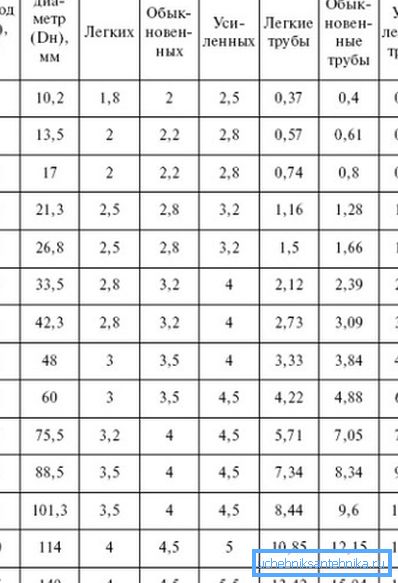

Laskentataulukko.

Mutta kaikki nämä normit kehitettiin suurelle ja mahtavalle entiselle Neuvostoliitolle, jonka metrologinen järjestelmä oli jokseenkin erilainen kuin eurooppalainen. Siksi viimeinen, joka ilmestyi liitossa GOST 617 90: n kanssa kupariputkia varten, ei enää vastannut ajankohtaa. Tämän seurauksena edellä mainittu vuoden 2006 standardi luotiin.

Tärkeää: monet näistä standardeista eivät ole menettäneet merkitystään tähän päivään. Itse asiassa viimeisessä asiakirjassa radikaaleista muutoksista voidaan kutsua siirtyminen laskusta tuumasta merkkiin millimetreinä. Muuten kaikki päivitykset liittyvät suurelta osin yksinomaan tuotevalikoiman kasvuun.

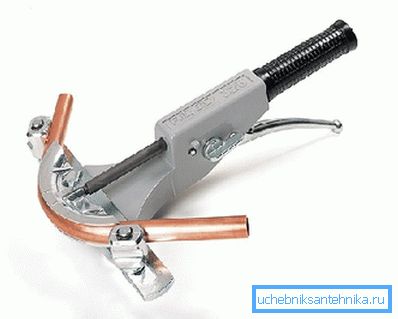

Taivutusmenetelmä.

Olennaiset edut

  • Tämä materiaali kykenee vastustamaan korroosiota, jolloin johtavat valmistajat takaavat tuotteen 80 vuotta ja enemmän. Esimerkiksi korkealaatuiset muovilupaukset palvelevat jopa 50 vuotta.
  • Toisin kuin PVC ja jotkut muut polymeerit, tällaiset rakenteet eivät pelkää altistumista ultraviolettisäteilylle.
  • Käytetyistä materiaaleista tämä metalli on ehkä suurin leveä lämpötila-amplitudi käytössä.. Hän tuntee hyvin sekä -200 ° C: ssa että +200 ° C: ssa, kun taas polymeerit kestävät -15 ° C: sta +140 ° C: een.

Tärkeää: ylempi, positiivinen toimintaraja riippuu juotoksen sulamispisteestä, jota käytettiin juotosliitoksissa ja voi nousta +700?

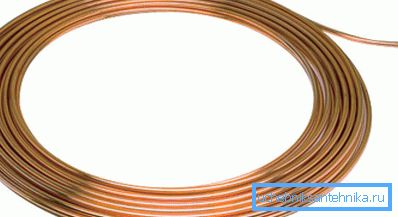

Joustava ohutseinäinen putki.
  • Rakenteet, joiden seinämänpaksuus on enintään 2 mm ja joita käytetään perinteisesti LVI- ja lämmitysjärjestelmissä, kestävät jopa 54 atm: n sisäisen paineen, kun vahvistettu muovi on enintään 25 atm.
  • Putken joustavuuden ainutlaatuisten ominaisuuksien ansiosta voit helposti taivuttaa omia käsiäsi. Saman plastisuuden ansiosta tuotetaan ainutlaatuinen kuparista aaltoputki.
  • Putkisto- ja lämmitysjärjestelmissä vesi kloorataan, pitkäaikaisesta kosketuksesta kloorin kanssa teräksestä tulee käyttökelvoton.. Kupari on päällystetty oksidikalvolla ja se voi toimia loputtomiin.
  • Tällä metallilla on bakterisidinen vaikutus, tämä indikaattori ei ole yhtä suuri kuin hopean, mutta riittää, että putket eivät kasva muottiin.

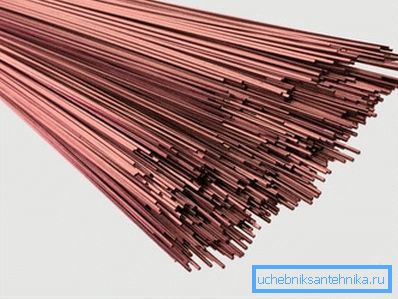

Tulenkestävä juote.

Puhutaan puutteista

  • Kaikki kilpailijat ovat yksimielisiä sanoessaan, että materiaalin hinta on erittäin korkea, mutta lapset ja lapsenlapset kiittävät teitä tällaisesta ulkoasusta.
  • Toinen asia, johon vastustajat viittaavat, on kupariputken suuri paino. Itse asiassa materiaalin tiheys on 8920 kg / m ?, Enintään 7900 kg / m? ovat tulleet. Niinpä puolen tuuman teräsputki, jonka seinämä on 1 mm, on 12% kevyempi.

Putkilinjan osalta seinään on kuitenkin riittävästi 0,8 mm, minkä vuoksi paino tasaantuu. Lisäksi kupariputken hinta metriä kohti, jonka seinämä on 0,8 mm, on paljon pienempi.

Joitakin hetkiä asennuksesta

Johtojen asennuksessa tukirakenteiden kuormitus on joskus tärkeä. On helpointa selvittää kupariputken paino GOST-taulukon mukaisista taulukoista tai käyttää online-laskinta.

Mutta jos nämä kaksi menetelmää eivät ole käytettävissä, voit laskea sen manuaalisesti. Tätä varten sinun on tiedettävä, kuinka monta m2 kupariputkea tuotteen tiettyyn mittasegmenttiin.

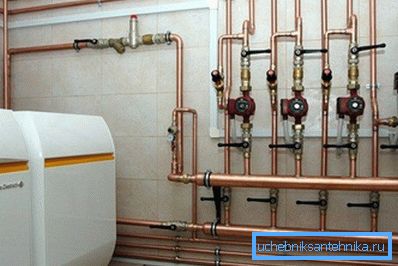

Lämmitysyhteys.

Tämän jälkeen rakenteen seinämien neliö on kerrottava neliömetreinä, seinämän paksuuden mukaan mm ja metallin ominaispainona 8920 kg / m ?. Tällaiset laskelmat eivät voi ylpeillä suurella tarkkuudella, joten niitä käytetään vain viimeisenä keinona.

Perinteisesti tällainen johdotus on useimmissa tapauksissa asennettu juottamalla kaasupoltinta. Myös kupariputkia korjataan. Kaikkein kätevin tapa on juottaa tavallisella tinajuotteella, opetus on yksinkertainen, putki on leikattava täsmälleen erityisellä putkileikkurilla, ja viiste on poistettava kasvopuristimella.

Lisäksi putken laajennin venyttää putken yhtä päätä tuotteen halkaisijan ylittävään syvyyteen. Liitoksen väli on 0,025 mm.

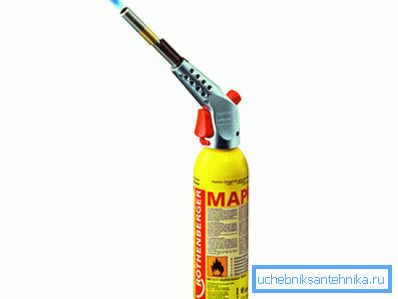

Kertakäyttöinen poltin.

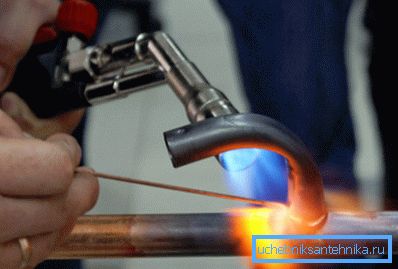

Tämän jälkeen tuotteen pinta puhdistetaan, käsitellään fluxilla ja kytketään. Juotosprosessi suoritetaan kuumentamalla liitos lämpötilaan, joka ylittää juotteen sulamispisteen. Ammattilaiset eivät suosittele juotteen lämmittämistä, sen pitäisi sulaa kosketuksesta putken kanssa, joten sulatettu juote täyttää putkien välisen aukon kapillaarivaikutuksen vuoksi.

Juottamisen lisäksi voidaan käyttää puristusmenetelmää, jonka yksi muunnelmista näkyy tässä artikkelissa olevassa videossa. Tällaista yhteyttä ei kuitenkaan pidetä luotettavana, se ei ole suositeltavaa sijoittaa seiniin tai käyttää sitä korkeapainerakenteissa. Lisäksi, jos teet lisää vaivaa, voit vahingoittaa putkea.

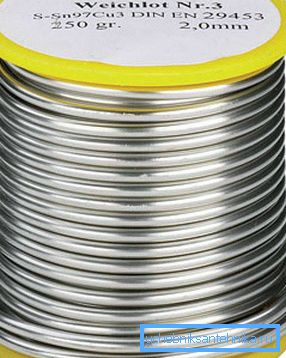

Juotostina.

On myös syytä mainita, että tuotteet on hehkutettu eikä hehkutettu. Saumaton valssatun putken valmistusprosessissa metallin kylmän muodonmuutoksen takia materiaalin rakenne muuttuu, ja se menettää elastisuuden. Näiden ominaisuuksien palauttamiseksi, ”vapauttaminen”, karkaisuprosessi käsittää lämmityksen 700 ° C: seen ja asteittaista jäähdytystä.

Tärkeää: ei myöskään käytetä hehkutettuja putkia, vaan vain suorassa putkistossa olevissa rakenteissa, koska tällaisia ​​tuotteita ei voida taivuttaa, ne alkavat vain murtua ja rikkoutua.

Kuparikaapelit.

Tämän artikkelin video näyttää laajemmin kupariputkien käytön joitakin kohtia.

johtopäätös

Kupariputken kustannukset metriä kohti yhdellä silmäyksellä voivat pelotella. Näiden rakenteiden laatu ja kestävyys on kuitenkin testattu ajan myötä. Riittää, kun muistetaan, että kireässä ja varovaisessa Euroopassa suurin osa rakennuksista on varustettu näillä hyvin rakenteilla.

Chrome-tuotteet.
