Kupariputken halkaisijat: tuotevalikoima ja sovellusnäkymä

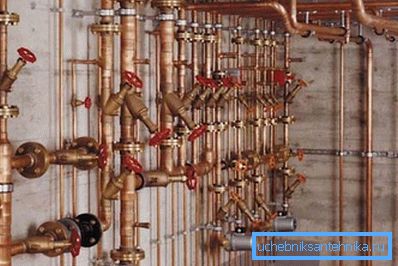

Yksi kupariputkille ominaisista eduista on suhteellisen yksinkertainen asennus, joka voidaan tehdä käsin lyhyen käytännön kentällä. Tässä tapauksessa tärkein vaikeus ei kuitenkaan ole liitosten järjestely, vaan elementtien valinta poikkileikkauksen ja seinämän paksuuden mukaan.

Tässä yhteydessä on huomattava, että tällaisten tuotteiden aktiivinen käyttö alkoi lännessä, koska tavallisen metrisen järjestelmän sijaan tuumaa käytetään laajalti. Tämä usein vaikeuttaa kokemattomia käsityöläisiä, ja siksi suosittelemme voimakkaasti tämän artikkelin lukemista ongelman ratkaisemiseksi.

Materiaalin ominaisuudet

Yleiset ominaisuudet ja tuotantomenetelmät

Kupariputket ovat materiaalia, jota alettiin käyttää viestinnän järjestämiseen pitkään. Tätä helpotti sekä metallin käsittelyn suhteellinen helppous että hyvä suorituskyky. Tämä ominaisuuksien yhdistelmä johti siihen, että kuparia käytetään aktiivisesti nyt - vaikkakaan ei sellaisissa mittakaavoissa kuin teräs, valurauta tai teknologiset polymeerit.

Tähän mennessä putkenvalmistuksessa on kaksi tapaa.

Saumattomat putket, jotka ovat korkealaatuisia ja siksi erittäin haluttuja, tekevät näin:

• Raaka-aineeksi otetaan kuparipalkki. Yleensä se sisältää kuparia, mutta myös erilaisia ​​lisäaineita, jotka tuottavat parempia lopputuotteen ominaisuuksia.
• Seuraavaksi palkki lämpenee, minkä jälkeen muodostetaan siitä ontto kuori, jossa on riittävän paksut seinät lävistysmyllyyn.

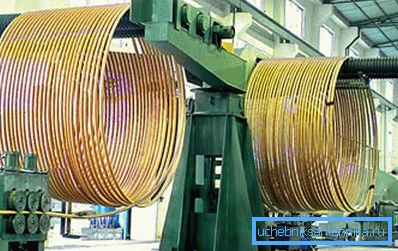

• Tämän jälkeen holkki lähetetään valssaamoon, jossa pyöreät rullat käsittelevät sen pintaa, harventavat seinät ja kulkevat osan läpi kalibrointikappaleen läpi. Tuloksena on esimerkiksi 1 - 4 tuuman kupariputki - riippuen siitä, mikä osa asetettiin koneen asetukseen ja mihin työkappaleeseen käytettiin.

Kiinnitä huomiota! Suuren halkaisijan omaavien osien valmistuksessa on mahdollista lämmittää vuori uudelleen rullan helpottamiseksi. Luonnollisesti valmistusosien kustannukset nousevat tällöin.

Jos harvemmin tuotetaan hitsattuja tuotteita. Tässä tapauksessa metalliliuska otetaan tyhjänä, joka rullataan putkeen tietyn kokoisen matriisin ympärille. Nauhan reunat hitsataan ja sauma puhdistetaan.

Jatkokäsittely määrittelee suuresti materiaalin ominaisuudet:

• Kestävämpiä, mutta samalla jäykempiä ja vähemmän käteviä asennettaviksi, ovat palamattomat putket. Valmistuksen jälkeen niitä ei käsitellä lämpökäsittelyllä, joka pitää metallin sisäisen rakenteen ennallaan.
• Jos valmistuksen jälkeen pellot käyvät läpi hehkutuksen, kuparin sisäinen kidehilvi on osittain muunnettu. Toisaalta tämä johtaa vähäiseen lujuuden heikkenemiseen ja alhaisempaan sulamislämpötilaan, mutta toisaalta tuote muuttuu joustavaksi, mikä helpottaa suuresti asennusta.

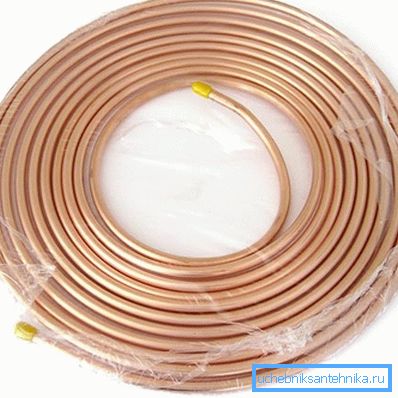

Kiinnitä huomiota! Hehkutettu kupariputki 5 8 tuumaa (ja joskus osia, joissa on suuri osa) voidaan toimittaa huomattavan pitkissä keloissa. Ennalta ilmoittamattomat lajikkeet toimitetaan melkein aina erikseen, koska niiden taivuttaminen voi johtaa peruuttamattomaan muodonmuutokseen.

edut

Kupariputkien etuja ovat seuraavat:

• Ensinnäkin materiaali ei ole käytännössä syöpynyt.. Jopa pitkäaikainen kosketus nesteen kanssa melko ankarissa olosuhteissa (lämpötilan lasku, suolapitoisuus, hiilidioksidin läsnäolo) saattaa ilmetä patina (tyypillinen vihreä kukinta). Tämä plakki ei vaikuta rakenteen toimintaominaisuuksiin.

Kiinnitä huomiota! Asiantuntijat eivät suosittele patinan tyhjentämistä näkymämme piilossa olevilta alueilta: se on kemiallisesti inertti ja toimii siten lisäsuojakerroksena. Luonnollisesti tällainen opetus on epävirallinen, mutta se on erittäin tehokas.

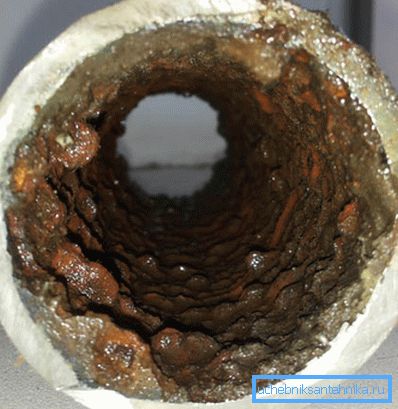

• Toinen plus on sileä sisäpinta.. Kouristuksia ei muodostu sisälle (kuten esimerkiksi valurauta- tai terästuotteissa), ja siksi jopa melko ohut 8 mm: n kupariputki säilyttää läpäisevyytensä koko elinkaaren ajan.

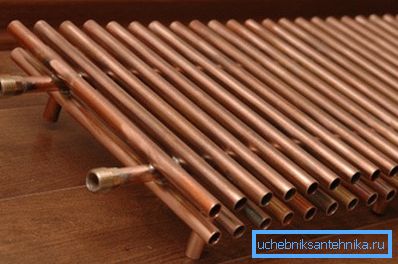

• Edut ovat korkea plastisuus ja hyvä lämmönkestävyys.. Tästä syystä kuparia käytetään erilaisissa lämmönvaihtimissa: materiaalin ei voida sulaa (+250⁰Ilman merkkejä muodonmuutoksesta se kestää ohuimman seinän) ja joustavuus mahdollistaa melko monimutkaisen johdotuksen rakentamisen.

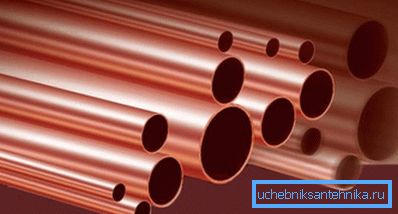

• Lopuksi, etuuksien tulisi olla ja laaja valikoima. On mahdollista poimia yksityiskohtia lähes mihin tahansa tehtävään, koska käytettävissä olevien halkaisijoiden luettelo lasketaan yli kymmenessä arvossa.

Jos puhumme haitoista, meille merkittävin on korkea hinta. Kuparilämmitysputkia tai kupariputkia ei voida kutsua budjettiratkaisuiksi.

Hyvä suorituskyky houkuttelevalla ulkonäöllä kompensoi tätä puutetta. Jos siis on mahdollisuus - maksaa kerran, eikä enää ajattele järjestelmän toimintaa.

Kokotaulukko

Kääntämisen pääosat ja menetelmät

Kuten edellä todettiin, putkiosa on useimmiten merkitty englantilaisen tuuman osina. Se on vaikeaa vain ensi silmäyksellä, koska, kun olet ymmärtänyt, voit kirjaimellisesti "kesästä" kääntää nämä arvot ja valita osan tehtävän mukaisesti.

Laskelmat ovat melko yksinkertaisia:

• Siten yhden tuuman koko on noin 25 mm (itse asiassa 25,4 mm, mutta tätä tarkkuutta tarvitaan vain hyvin harvinaisissa tapauksissa).
• Nyt selvittääksesi esimerkiksi kupariputken halkaisija millimetreinä on 1 4 tuumaa, kerrotaan 25: llä 1/4: lla. Tämän seurauksena saadaan arvo 6,25 mm.

Vihje! Siten voidaan saada vain likimääräinen arvo, koska poikkeamat selitetään tavallisesti erilaisilla eri kokoisilla seinämänpaksuuksilla. Kotitalouskäyttöön tämä tarkkuus riittää.

Seuraavassa on täysi taulukko kupariputkien halkaisijasta:

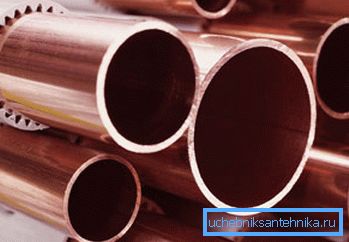

  Kiinnitä huomiota! Joskus putken merkintä ei osoita tuumaa, vaan osio ja seinämän paksuus millimetreinä. Esimerkiksi 6x1 kupariputken halkaisija on 6 mm ja seinä on 1 mm.

Tuotteen paino

Tietäen nämä tiedot on mahdollista laskea melko helposti juoksumittarin massa tukirakenteiden kuorman laskemiseksi:

M = (D - S) * S * 3,14 * p / 1000, missä

• M on putken ominaispaino (kg / m.pog).
• D - ulkohalkaisija, mm.
• S - seinän paksuus, mm.
• P on kuparin tiheys, 8,9 g / cm³.

Siksi jos meillä on kupariputki 1 1 8, niin:

M = (28,6 - 1,3) * 1,3 * 3,14 * 8,9 / 1000 = 752 g / m.

Kuten osion tapauksessa, luvut ovat melko likimääräisiä, mutta tilanteen arvioimiseksi ne ovat melko riittäviä.

Eri läpimittaisten putkien käyttö

Kuparituotteiden käyttöalue on melko laaja:

• Kupariputkea 10 mm tai vähemmän käytetään sisäisten lämmönvaihtimien asentamiseen lämmitys- ja ilmastointijärjestelmiin. Tällaisten putkien pieni läpimitta takaa näiden laitteiden toiminnan tehokkaan tehon hyvän energiansiirron vuoksi.

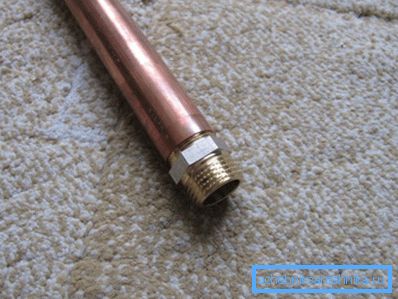

• Vesiputkien asennukseen käytetään 10–25 mm: n tuotteita. Kupariputki 1 2 tuumaa on yksi useimmista vesihuollon rakentamiseen osallistuvista. Sama koskee 3/4 tuuman osia.

• Viemäröintijärjestelmiä käytetään jopa 40–45 mm: n versioihin. Suhteellisen pienestä halkaisijasta huolimatta ne tarjoavat tehokkaan vedenpoiston suuren liikenteen vuoksi.
• Kupariputki 3 8 sekä paksut versiot soveltuvat hyvin lämmitysjärjestelmiin. Materiaalin korkean lämpötilan kestävyys yhdessä ohuiden seinien erinomaisen lämmönjohtavuuden kanssa mahdollistavat huoneen lämmittämisen mahdollisimman vähän energiankulutusta.
• Paksimpia putkia käytetään taivutusten asettamiseen vedenkannattimesta sekä koriste- ja suojaelementeistä, esimerkiksi puoliksi avoinna oleviin johdotuksiin.

johtopäätös

Edellä esitettyjen tietojen avulla voit melko helposti määrittää kupariputken 1 2 tuuman halkaisijan millimetreinä, laskea tällaisen tuotteen ominaispaino ja ymmärtää, soveltuuko se sopivaksi edessämme olevaan tehtävään. Ajan myötä taito tulee näkyviin, eikä sinun tarvitse vain tehdä laskelmia.

Jotta tämä taito voitaisiin muodostaa nopeammin, suosittelemme, että käytät tätä tietämystä useammin käytännössä ja tutkia huolellisesti kaikki saatavilla olevat lisätiedot, ennen kaikkea videon tässä artikkelissa.
