Krysotiilisementtiputket: ominaisuudet ja sovellukset

Krysotiilisementtiputkien käyttäminen GOST: n 31416-2009 mukaisessa projektissa on erittäin hyödyllistä sekä teknisesti että taloudellisesti - ne ovat melko kestäviä (käyttöikä on noin 25-50 vuotta) ja lisäksi 2-3 kertaa halvempi teräs, valurauta ja polymeerit. Tällaisia ​​kirkkaita positiivisia ominaisuuksia tarjoavat sekä krysoliittisementin itsensä tekniset ominaisuudet että putkilinjan kaikkien elementtien suunnittelun piirteet. Seuraavassa tarkastellaan tätä tarkemmin, ja lisäksi esittelemme videon aiheen tässä artikkelissa.

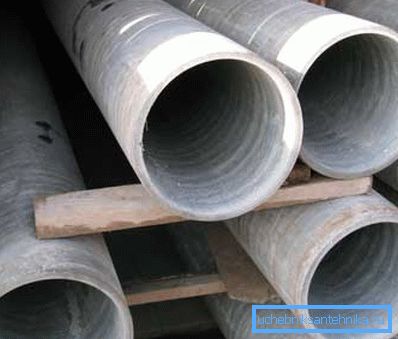

Krysotiilisementtiputket

Yleistä tietoa

soveltamisalansa

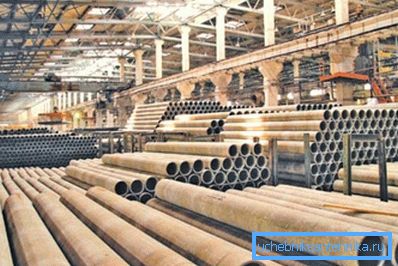

Krysotiilisementtiputket valmiiden tuotteiden varastoon
  • Nykyinen GOST 31416-2009 luo ja määrittelee yleiset vaatimukset paine- ja paine-putkille sekä kuivausliitännöille. Vapaasti virtaavia materiaaleja käytetään viemäröintijärjestelmiin, eri maankäytön viemäröintijärjestelmien keräilijöihin, ilmanvaihtokanaviin (poistoilmanvaihtojärjestelmät), lämmitysjärjestelmien viemäröintiin sekä kaapeleiden ja jätehuoltolinjojen asentamiseen.
  • Krysotiilisementtiputkia ja -liittimiä, jotka on suunniteltu suurpainetta varten (paksuilla seinillä), käytetään kaupunkien, teollisuusyritysten ja maatalouskompleksien toimittamiseen kuumalla vedellä enintään 115 ° C: n lämpötilassa, jossa käyttöpaine on enintään 1,6 MPa. Niitä käytetään myös tyhjennys- ja pakoputkijärjestelmiin, niihin liittyvään viemäröintiin, jätevedenpoistoon ja niin edelleen.

Tekniset ominaisuudet

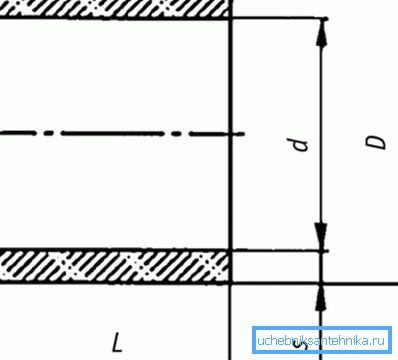

Putkilinja: D - ulkohalkaisija; d on sisähalkaisija; L on pituus; s - seinän paksuus
  • Ei vaadi vedeneristystä, koska se ei ole täysin korroosion kohteena;
  • Ei johtava;
  • Se ei vaadi voimakasta lämmöneristystä - krysoliittisementin lämpöjohtavuus on vain 0,8 kcal / (m * h * rake) - ohje osoittaa, että se on 60 kertaa pienempi kuin teräksen;
  • Kuljetettaessa kylmää vettä seiniin ei ole lauhtumista;
  • Lämpölaajenemiskerroin on tällöin 12 kertaa pienempi kuin teräksen, joten kalliita lämpölaajenemista ei tarvitse asentaa - tämä tekijä antaa erinomaiset suositukset kanavointia varten. Osoittautuu, että tässä tapauksessa putkilinjan ominaisuuksien vuoksi hinta laskee sekä itse materiaalille että sen asennukselle;
  • Putkia muodostettaessa on mahdollista tehdä pieniä virheitä, jotkin muodonmuutokset (lisääntyminen) esiintyvät myös kuuman veden kuljetuksen aikana, mutta tämä kompensoidaan liitosliitoksissa kumirenkaiden avulla tiivisteiden tiivistämiseksi;
  • Vedenkestävä. Kosketuksessa veden kanssa materiaali vain kasvaa - kovettuminen tapahtuu krysoliittisementin fysikomekaanisten ominaisuuksien vuoksi;
  • Kun kuljetetaan vettä mikro-organismien sisällä, ne eivät kehitty, eli putket eivät kasva. Siksi ei esiinny ylimääräistä hydraulista vastusta;
  • Ne kestävät aggressiivisia emäksisiä ja heikosti happamia ympäristöjä;
  • Krysotiilisementtiputkien käyttö eri paikoissa merkitsee, että rakennusaikaa lyhennetään 35–40%, vähentää rakennuslaitteiden tarvetta 50–55% ja vähentää merkittävästi työvoimakustannuksia.

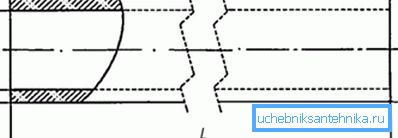

Kytkentä: D - ulkohalkaisija; d on sisähalkaisija; L on pituus; s - seinän paksuus

Huom. Asiakirjoissa olevat krysoliittisementtivapaa putket on merkitty lyhenteellä BNT ja niiden liittimillä - BNM tai polyeteeni MPT. Paineputkien osalta lyhenne on BT tai TT ja kytkennät - CAM tai TM.

Kappale on ehdollinen Sisähalkaisija (mm) Ulkokäämien halkaisija (mm) Käämityspään seinämän paksuus (mm) Pituus (mm)
BT-6 BT-9 BT-12 BT-15 BT-6 BT-9 BT-12 BT-15
100 104 100 - - 122 9 11 - - 3950
150 146 141 - - 168 11.0 13.5 - - 1950
200 200 196 1888 180 224 12 14 18 22 5000
250 - 242 234 - 247 - 16 20 - 5000
300 292 286 276 267 324 16 19 24 28.5 5000
400 385 377 363 352 427 21 25 32 37.5 5000
500 476 466 450 436 528 26 31 39 46 5000

VT: n tekniset ominaisuudet (GOST 31416-2009 OKP 578600 mukaan)

Kappale on ehdollinen Halkaisija ulkopuolella (Mm) Halkaisija Int. (Mm) Seinämän paksuus (mm) Pituus (mm)
100 118 100 9 3950
150 161 141 10 1950, 5000
200 213 191 11 5000
250 266 238 14 5000
300 309 279 14/15 5000
400 407 373 17 5000
500 514 466 24 5000

Taulukko BNT: n teknisistä ominaisuuksista (GOST 31416-2009 OKP 578600 mukaan)

muuttamisesta

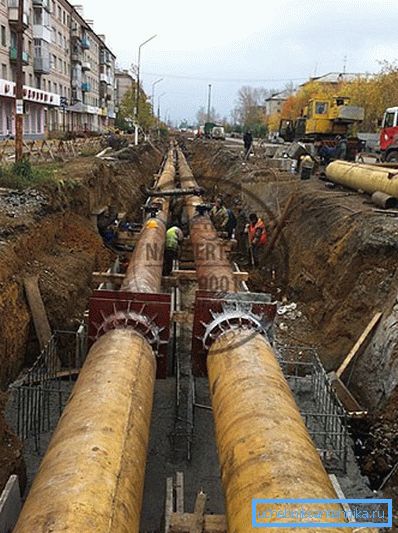

Lämmityksen asennus. valokuva

Asennus tapahtuu omin käsin tai töissä, olipa kyseessä sitten lämmitys, meliorointikanava, kaapelien hallinta, jätevesi jne., Tehdään lähes samoilla linjoilla. Tämä kaivaa kaivoksen, kuljettaa putkia liittimillä paikalleen, alustavan tarkastuksen koskemattomuutta varten, kaikkien elementtien sijoittamista kaivoon, muuta tarkastusta, läpäisevyystestiä ja / tai tiiviyttä (tarkoituksesta riippuen) ja kaivon täyttämistä.

Putkia ei aseteta suoraan kaivannon pohjaan - siellä on valmiiksi kuorittu maaperä tai hiekka, jonka korkeus on vähintään 50-60 mm ja jonka avulla kuorma voidaan jakaa tasaisesti koko alueelle.

Joka tapauksessa laskeminen suoritetaan rinteessä, joka puolestaan ​​riippuu putkilinjan halkaisijasta (yli 200 mm - 3-4 mm per lineaarinen metri), jos maalla ei ole luonnollista kaltevuutta, se asetetaan kaivannon aikana. Tällainen kaltevuus on välttämätöntä paitsi vapaasti virtaavien viemärien lisäksi myös kuiville juoksuille - loppujen lopuksi kumuloituu varmasti kosteutta, joka voi virrata yhteen suuntaan.

Huom. Kaikkien asbestisementti- ja krysotiilisementtipaineiden kuljetuksen ja asennuksen aikana putket on siirrettävä sujuvasti, ilman teräviä iskuja ja iskuja riippumatta siitä, miten se asetetaan - nosturilla tai käsin.

Tapoja liittää BNT

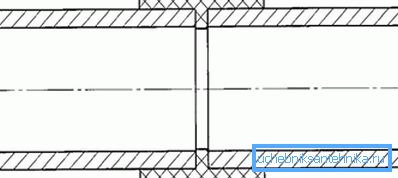

BNT-liitäntäkaavio

Kun asennetaan krysotiilisementtivapaa putki kuivaan maaperään, käytä polyeteenistä valmistettuja MPT-kytkimiä, joissa on sisäinen väliseinämä liittämistä varten. MPT-yhdistettä varten se tulisi säilyttää kuumassa vedessä, edullisesti korkeintaan 100 ° C: ssa, niin että se kasvaa hieman ja muuttuu muoviksi (sitä kuumennetaan myös puhalluslaitteella).

Lämmitetty kytkentä asetetaan putkeen siten, että se tukeutuu päätä vasten ja sitten toisen putken pää asetetaan siihen, kunnes se pysähtyy - sen jälkeen kun muovi jäähtyy, yhteys voidaan pitää valmiina.

Kun asennat kaikkiin muihin maaperiin, käytetään krysotiilisementin vapaita virtauskytkimiä (BNM). Niiden asennus voidaan suorittaa ilman liimamateriaaleja, jos BNM: n tarkoituksena on vain tasaisen viivan ylläpitäminen, mutta kaikissa muissa olosuhteissa adheesiota varten käytetään erilaisia ​​bitumeja, mastiksia tai sementti-hiekkakiveä.

Bitumin katsotaan olevan luotettavin nipun osalta - se kaadetaan hihaan kuumassa (sulassa) tilassa samaan linjaan tehtyihin reikiin.

Telakointi: A - BNM: n alkuasema reikillä; B - asento BNM asennuksen jälkeen; 1, 2 - BNT; 3 - BNM; 4 - sitova; 5 - hamppu; L on pituus; I - asennustila

Ennen kuin laitat BNT: n reunoihin, ne merkitsevät BNM: n sijainnin - näin se sijoitetaan asennustöiden päätyttyä, sitten kytkin kytketään näiden merkkien päälle ja keskitä se - laita puuhakkeita kehän ympäri. On välttämätöntä jättää 3 mm - 5 mm: n väliin asennusväli putkien välillä, joissa liima tunkeutuu myöhemmin - tämä toimii myös tiivisteenä ja puskurina.

Raon sulkemiseksi sideaineliuoksen lisäksi jokainen säike työnnetään loveen - hamppuun, rätteihin tai hinaukseen, joka lähtee reunasta noin 1/3 etäisyydestä mansetin pituudesta tässä päässä. Sen jälkeen sulaa bitumia kaadetaan yhteen porattuun reikään, ja ne tekevät niin, kunnes se alkaa virrata toisesta reiästä - tämä merkitsee sitä, että ontelo täytetään kapasiteettiin.

Kaatamisen jälkeen liitoksen tulisi pysyä paikallaan bitumin kovettamiseksi, ja lämpötilan tulisi olla luonnollinen, ja nivelen reunat on tiivistettävä esimerkiksi kääritsemällä leveä (50-70 mm) hartsinauha.

Tapauksissa, joissa sideaineena käytetään sementti-hiekkakiveä, ei kiinnityskohdassa olevia reikiä porataan - se asetetaan yksinkertaisesti ympärysmitan ympärille asetetun seoksen päälle. Myös tässä tapauksessa reunat ovat lähellä ratkaisua.

W asennusmenetelmät

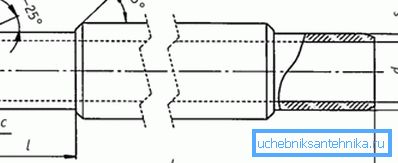

Chrysolite-sementtiputki: D - ulkohalkaisija; d on sisähalkaisija; Olen käännetyn pituuden pituus; L on käännetyn seinämän paksuus; s on seinämän paksuus; c on kartion pituus

Työpaineesta riippuen paineputket luokitellaan kahteen ryhmään: a) vesiputkiin, joihin kuuluu merkkejä VT6, VT9, VT12, VT15; b) lämpöputkilinjoille: TT3, TT6, TT9, TT12, TT16.

klassnost Luokka (symboli) Käyttöpaine P
putki kytkentä MPa kgf / cm2
1 TT3 TM3 0,3 3
2 VT6 SAM6 0,6 6
TT6 TM6
3 VT9 SAM9 0,9 9
TT9 TM9
5 BT12 SAM12 1.2 12
TT12 TM12
6 VT15 SAM15 1,5 15
7 TT16 TM16 1,6 16

Luokitustaulukko

Kytkentäkonfiguraatio: a) kaksi uraa; b) neljä uraa; c) kaksi uraa, joilla on venymä; D on ulkohalkaisija; dk on uran halkaisija; L on pituus; s - seinän paksuus

Korkeapaineisten putkijohtojen asentamiseksi krysotiilisementistä liittämistä varten käytetään vastaavanlaista materiaalia olevia kytkentöjä, jotka aktivoituvat itsekiinnittymisen periaatteen mukaisesti. Niinpä käyttöpaineelle 6 kgf / cm2, 9 kgf / cm2, 12 kgf / cm2 ja 15 kgf / cm2 Käytetään kaksi tai neljä uraa tiivistysrenkaita varten. Mutta lämpöputkelle, jonka käyttöpaine on 16kgs / cm2 tuottaa erityisiä pidempiä kytkentöjä, joissa molemmat urat ovat hieman tavallista laajempia.

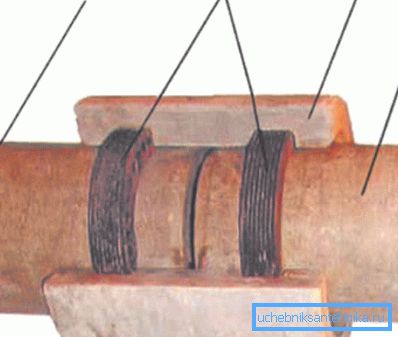

Telakan fragmentti: 1,2 - krysoliittisementtiputki; 3 - kytkentä; 4-kumi O-rengas

Yläosassa oleva hajanainen kuva osoittaa krysotiilisementin korkeapaineputkien kytkentäliitännän. Kumirenkaat liitoksen tiivistämiseksi toimitetaan valmistajan mukana kytkimellä riippumatta siitä, kuka valmistaa niitä - itse laitos tai kolmannen osapuolen yritys.

Korkeapaineputkistojen asennus voidaan suorittaa kahdella tavalla - maan alla ja maanpäällisen kanavan ja kanavanmuodostuksen kautta, ja toinen vaihtoehto suoritetaan tietyn korkeuden tukien kustannuksella. Suosituinta voidaan kutsua maanalaiseksi asennukseksi - ensinnäkin tämä on paras esteettinen ratkaisu, ja toiseksi se on materiaalin kaikkien positiivisten teknisten ominaisuuksien täysimääräinen käyttö.

Ductless-asennuksen tapauksessa on olemassa merkittäviä rajoituksia, esimerkiksi et voi tehdä laskeutumista teillä, raitiovaunulinjoilla, rautateillä, asuinalueella ja niin edelleen.

Periaate asbestisementtiputkien kiinnittämiseen kannattimiin

Ulompi tiiviste vie paljon käyttökelpoista tilaa, mutta joissakin tapauksissa se on yksinkertaisesti mahdotonta kieltäytyä teknisistä syistä, ja ne on asennettu erityisiin kannattimiin, niin sanottuihin tiloihin, jotka seisovat molemmilla puolilla, ja teräsnauha kiinnitetään niiden väliin kiinnitykseen.

Useimmiten tällainen laskeminen tapahtuu teollisuusyritysten alueella kaupungin ulkopuolella ja äärimmäisissä tapauksissa talojen, jalkakäytävän ja ajoradan välissä.

Perforoidun, maanalaisen asennuksen tapauksessa krysotiilisementistä valmistetut korkeapaineputket asetetaan samalla tavalla kuin paineettomat putket - siivilöityyn maaperään tai hiekkaan. Mutta niissä tilanteissa, joissa teräsputkea puretaan ja korvataan krysotiilisementillä, on usein tarjottimia, joita voidaan käyttää uudelleen.

Huom. Joskus voit kuulla kysymyksen, mikä on ero krysotiilisementin ja asbestisementtiputkien välillä? Kiinnostuneita ihmisiä voidaan vakuuttaa - tässä ei ole eroa, se on yksi ja sama materiaali.

johtopäätös

Kun olet lukenut tämän artikkelin ja katsellut videoleikkeen, ymmärrät varmasti, mitä krysotiilisementtiputkia käytetään ja mihin tarkoituksiin niitä käytetään. Kotitaloudessa niitä käytetään tavallisesti pylväiden (kasa) perustusten kaatamiseen kotelona, ​​sekä posteihin, esimerkiksi aidalle tai rypäleen kaarelle.
