Kotelo: sovelluksen lajikkeet ja ominaisuudet

Koteloputkea PND tai sen teräsekvivalenttia käytetään kuopan seinän vahvistamiseen. Heti sen jälkeen, kun kaivo on porattu, on välttämätöntä käyttää koteloa (merkkijono). Kun kolonni on asennettu kaivoon, tehdään sylinterin sementti- tai savimonontti.

Ainoastaan ​​tämän työn päätyttyä voit olla varma, että kaivo on suojattu optimaalisesti uivilta, pohjavedeltä ja muista yhtä merkittävistä riskeistä. Katsotaanpa tarkemmin, miten metallia tai muovikoteloa käytetään.

Sovelluksen ominaisuudet

Modernit kotelot porattuja paaluja varten ovat putkien osia, jotka ovat jäykästi toisiinsa yhteydessä. Rakenteen seinien paksuus ei yleensä ole yli 4 cm.

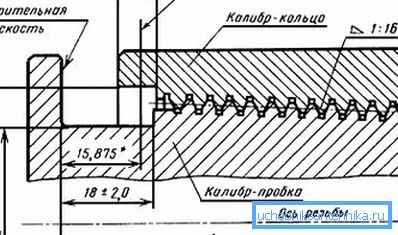

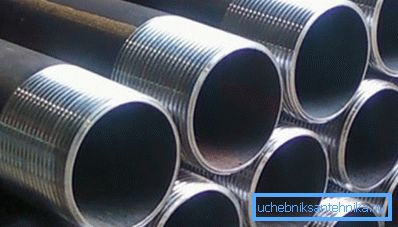

Useiden putkien liittäminen yhteen rakenteeseen voidaan suorittaa putkiliitosten avulla. Tätä varten putket on varustettu kartiomaisella langalla, jossa on kolmion muotoinen profiili.

Läpäisyn voimakkuus määräytyy kaivon halkaisijan, porauslaitteiden käyttöominaisuuksien, maaperän ominaisuuksien jne. Mukaan.

Kotelon käyttö tarjoaa seuraavat edut:

• kyky työskennellä vedellä kyllästetyssä heikossa maassa;
• mahdollisuus horisonttiin päällekkäin kelluvissa maaperissä;
• tärinän ja dynaamisten vaikutusten estäminen maahan;
• paalujen asennuksen varmistaminen;
• kyky asentaa paaluja jo toimivien rakennustöiden läheisyydessä vaarantamatta niiden eheyttä;
• pienemmät poraus- ja kunnossapitokustannukset;
• varmistetaan luotettava hyvin suoja romahtamista vastaan;
• varmistetaan porauksen optimaalinen hallinta, kunnes saavutetaan laakerikerros;
• kyky hallita todellisten ja hankesuunnittelu- ja geologisten olosuhteiden noudattamista suoraan porausaikana;
• lohkareiden tehokas poraus ja louhinta;
• kaivojen tehokas täyttäminen betonilla.

Teollisesti valmistetut paalujen kotelot ovat kahdenlaisia:

• kotelon muutokset;
• ydinmuutokset.

Molempia luokkia käytetään kuoppien vahvistamiseen poraus- ja myöhempää käyttöä varten. Tuote putoaa maahan ja ei salli epävakaa kiven kerrostumista.

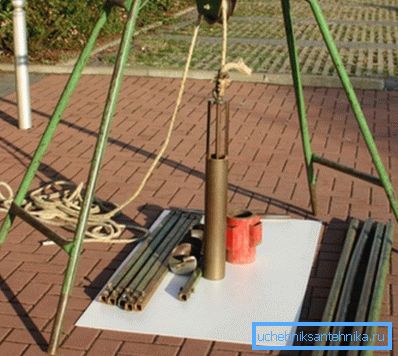

Kotelon poraus suoritetaan seuraavasti:

• Porataan kalliorakenteita;
• Tuloksena olevassa syvennyksessä lasketaan ja sementoidaan kolonni;
• Pylvään ulkohalkaisijan ja kaivon sisähalkaisijan välissä betoni kaadetaan (harvemmin savi-laasti laitetaan);
• Kun betoni on saanut riittävän lujuuden, pienempi halkaisijaltaan putki lasketaan primäärikolonniin ja poraus jatkuu;
• Kun seuraava putki on ottanut halutun asennon, työ jatkuu uudelleen, kunnes porauslaite saavuttaa suunnittelussyvyyden.

Rakentamisen ominaisuudet

GOST-koteloputkella on näille rakenteille useita tiukkoja vaatimuksia.

Esimerkiksi seinien paksuudesta ja pylväiden kokoonpanosta huolimatta näiden parametrien on oltava sääntöjen asettamien rajojen mukaisia:

• Jos GOST 632 80: n mukaiset koteloputket on valmistettu tavallisella tarkkuudella, niiden suoruus ei saa olla suurempi kuin 0,7 mm, ja niiden halkaisija on enintään 89 mm, ja halkaisijaltaan enintään 146 mm.
• Jos valmistetaan parempia tarkkuuksia, ei-lineaarisuusparametrien tulisi olla enintään 0,5 mm tuotteille, joiden halkaisija on enintään 146 mm.

Säiliöiden kotelon käyttöä koskevat ohjeet riippuvat suurelta osin niiden valmistuksessa käytetystä materiaalista. Nykyaikaisia ​​tuotteita valmistetaan rautaa, terästä, polymeerimateriaaleja, asbestisementtiä ja puuta.

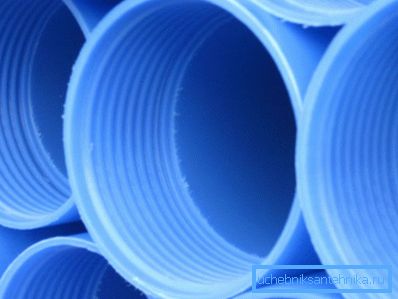

Tällä hetkellä yleisin on polymeerimateriaaleista valmistettu rakenne, kuten esimerkiksi polyvinyylikloridi (PVC).

PVC-sarakkeiden etuja ovat seuraavat:

• alhaisempi hinta verrattuna metallikollegoihin;
• korkea lujuus verrattuna asbestisementtiin;
• absoluuttinen kestävyys korroosioprosesseille ja sen seurauksena lähes rajoittamaton toimintaresurssi;
• kestävyys mekaaniseen rasitukseen enintään 5 t;
• mieluiten sileä sisäinen ja ulkoinen pinta ja näin ollen helppokäyttöisyys omin käsin.

Aiheeseen liittyvät materiaalit ja tarvikkeet

Sarake itsessään ei pysty käsittelemään eteen asetettuja tehtäviä, riippumatta siitä, mistä materiaalista se on tehty.

Toimivan toiminnan tehokkuuden varmistamiseksi käytetään useita niihin liittyviä lisävarusteita, joiden joukossa on seuraavat:

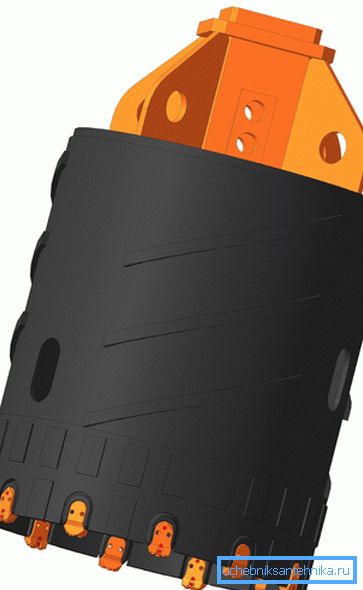

• Leikkuri - on leikkuuelementti, joka on asennettu putken osaan putken alussa. Leikkausten avulla kolonni ruopataan ja sijoitetaan maahan.

Kotelon leikkuri on valmistettu materiaaleista kuten karbiditeräksistä tai kovista metalleista.

Terästä käytetään pääsääntöisesti pään ja varren valmistuksessa, jotka eivät ole suorassa kosketuksessa maan kanssa porausprosessin aikana. Pobeditovye-seoksia käytetään hampaiden valamiseen, jotka tuhoavat maaperän, ja siksi niille olisi ominaista korkeat lujuusominaisuudet.

Tärkeä ehto, joka on täytettävä leikkausten valmistuksessa, on hampaiden ja pään piikkien korkea laatu.

Tärkeää: Useimmat nykyään tuotetuista leikkureista käyvät läpi ennen myyntiä. Testien aikana piikki tarkistetaan leikkausmekaanisella kuormituksella.

Nykyaikaisia ​​leikkureita edustavat kaksi päätyyppiä - irrotettavat ja hitsatut muutokset.

Yhden tai toisen lisävarusteluokan valinta tehdään käytettyjen putkien erityispiirteiden mukaisesti.

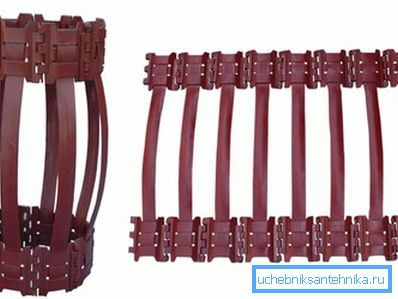

• Centralisaattori - käytetään antamaan kotelon merkkijonon tiukasti kohtisuoraan asentoon ja tasaiselle etäisyydelle kaivon reunasta koko sen kehällä.

Keskityssuuttimet ovat olennainen edellytys, joka takaa laadukkaan ja tehokkaan kolonnin täyttämisen. Keskittimien asennus putkiin tehdään enintään 9 metrin välein. Rakenteellisesti laite on suutin, joka on kytkimen välikappaleilla.

• Kotelon kansi on laite, joka on asennettu kaivonauhalle estämään maaperän ja muiden vieraiden esineiden roiskumisen niiden onteloon.

Kansi sulkee paitsi hyvin kaivonpään, mutta muunnoksesta riippuen se voidaan varustaa koukulla ja joukolla päätelaitteita pumppauslaitteiden kytkemistä ja toimintaa varten. Päällyskotelot ovat useimmiten alumiinia tai muovia. Sekä tämä että toinen muunnos osoittavat kuistin riittävän kestävyyden ja tiiviyden.

• Sovittimet ovat rakenteellisia lujituksia, jotka on suunniteltu siirtymään kotelon merkkijonon suuresta halkaisijasta pienempään putken halkaisijaan, jossa suodatinosa voidaan sijoittaa.
• Asennustarvikkeet - käytetään putkien asennukseen. Kaivon syvyyden mukaan käytetään erilaisia ​​työkaluja, kuten nosto- ja laskutelineitä, nostosuuttimia jne.

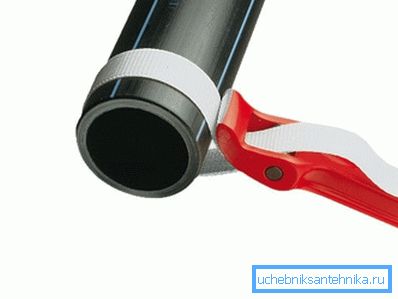

Työskentelemällä kolonnien ja suodatinelementtien kanssa, joiden halkaisija on enintään 30 mm, on suositeltavaa käyttää vyönvääntimiä. Useimmiten hihnatyypin näppäimiä käytetään polyvinyylikloridista valmistettuihin kolonneihin.

Tärkeää: Joustava hihnan kiristys antaa mahdollisuuden tarttua putkeen, jossa on pyöreä tai soikea poikkileikkaus, ja samalla se ei muodosta muotoa.

Yksinkertaisuuden ja käytön tehokkuuden vuoksi hihnatyypin avain on varustettu räikkäpuristimella, nylonhihnalla ja keskeisellä prisman tuella.

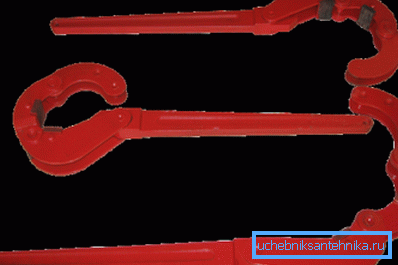

Metallin koteloputkien kanssa työskentelemiseksi on tapana käyttää saranoitua avainta, joka toisin kuin hihnan analogi antaa tiukemman otteen, mutta samalla ei pysty muotoilemaan terästä.

johtopäätös

Nyt tiedät, mitä kotelo on ja miten sitä käytetään tarkoitukseen. Soveltamalla saatuja tietoja voidaan harjoittaa esimerkiksi järjestämällä vesikerroksen hyvin Dachassa.

Onko olemassa kysymyksiä, jotka tarvitsevat selvennystä? Tällöin löydät lisää hyödyllisiä tietoja katsomalla tämän artikkelin videota.
