Korkeapaineputket - tyypit ja sovellukset

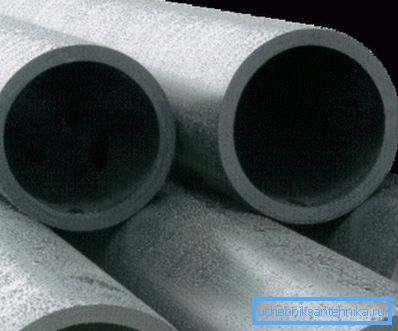

Putkilinjan pääasiallisena tehtävänä on kuljettaa nestettä tai kaasua, ja joissakin tapauksissa se tehdään korkeassa paineessa. Tällaisten putkilinjojen rakentamiseen käytetään useimmiten korkeapaineputkia, jotka täyttävät kaikki vaaditut lujuusvaatimukset. Seuraavaksi tarkastelemme tällaisten putkien tyyppejä ja niiden soveltamista.

Korkeapaineputkien tyypit

Nesteiden ja kaasujen kuljettamiseen korkeassa paineessa nykyaikaisessa maailmassa tarvitaan hyvin usein esimerkiksi tällaisia ​​putkilinjoja:

• Öljyteollisuudessa;
• Konepajateollisuudessa;
• Eri hydraulijärjestelmät jne.

Eri sovelluksissa näiden tuotteiden vaatimukset ovat tietenkin erilaisia. Siksi alla tarkastelemme niiden päätyyppejä.

hydraulinen

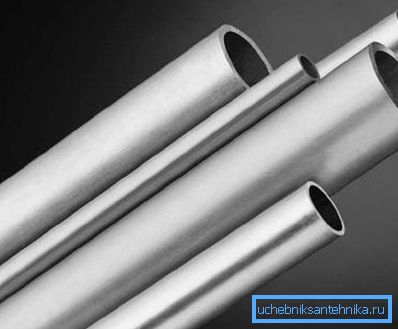

Koska nimestä on helppo arvata, hydrauliputkea ja erilaisia ​​pneumaattisia järjestelmiä asennettaessa käytetään korkeapaineista hydrauliputkea. Lisäksi niitä käytetään rakennus- ja maatalouskoneissa, erikoisvarusteissa jne.

Itse asiassa tämä tuote on tavallinen saumaton kylmävetoinen putki, joka on valmistettu GOST 9567-75: n ja GOST 8734-75: n mukaisesti. Tällaisella tuotteella voi olla seuraavat mitat:

Vihje! Jos putki on vaurioitunut, on mahdollista korjata korkeapaineputket tavanomaisella sähköhitsauksella.

Tuotantoprosessi koostuu seuraavista vaiheista:

• Ensimmäinen on aihioiden valmistus;
• Sitten pylväs on kylmävalssattu;
• Sitten suoritetaan kylmä piirustus (joissakin tapauksissa valssaus ja piirustus yhdistetään);
• Tämän jälkeen valmiin tuotteen lämpökäsittely ja kemiallinen käsittely tapahtuu.

Viimeinen vaihe on laadunvalvonta, erityisesti tuotteet tarkastetaan hydraulisen paineen, litteyden, taivutuksen jne. Kestävyyden suhteen. On huomattava, että 4 mm: n halkaisijaltaan korkean putken valmistus suoritetaan saman järjestelmän mukaisesti.

Kiinnitä huomiota! Tuote voi olla sekä tavallista että ruostumatonta terästä.

Putkilinjan asennus tapahtuu pääsääntöisesti hitsaamalla tai paisuttamalla.

Manifoldnye

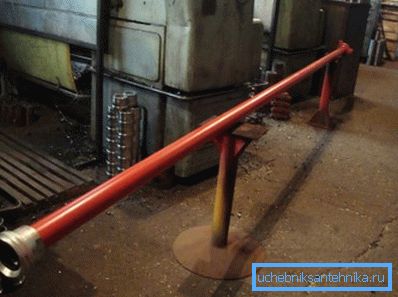

Korkeapaineputkea (TVD), kuten edellä mainittiin, käytetään myös öljyteollisuudessa. Sitä käytetään öljyn pumppaamiseen suurella fraktiolla ja pumppaamalla vettä kaivoon, jolloin voit nostaa öljyä nesteen pinnan yläpuolelle.

Teatterin tärkein piirre on kyky kestää erittäin korkea paine - 70 tai enemmän MPa. Tämä mahdollisuus saavutetaan paksuista terässeinistä, joiden paksuus on verrannollinen halkaisijaan - 5 mm ja halkaisijaan 60 mm.

Pituuden osalta se voi olla:

• 4000 mm;
• 2000 mm;
• 1100 mm.

Tämä tuote on valmistettu GOST 633-80 mukaan. Teräslaji riippuu pumpattavan seoksen tyypistä, mutta terästä ”20” käytetään useimmiten. Korroosion estämiseksi tuote on peitetty punaisella emalilla NTs-132.

Minun on sanottava, että tuotteiden on läpäistävä hydrauliset testit 130 Pa: n kuormituksella (seinämän paksuus enintään 12 mm).

Saumaton teräs polttoaineletkuihin

Saumaton putket dieselpolttoaineputkiin on valmistettu GOST 11017-80: n mukaisesta teräksestä 20.

Näiden tuotteiden ominaisuudet ovat seuraavat:

• Pituus - 0,5 - 6 m.
• Suhteellinen pidennys - on vähintään 21%.
• Väliaikainen vastus - on oltava vähintään 392 N / mm2 /.
• Sisähalkaisija - 2 mm.
• Ulkohalkaisija - 6-7 mm.

Kiinnitä huomiota! Asiakas voi sopia tästä tuotteesta muilla teräslajeilla, esimerkiksi 15XM, 30, 10 jne. Tuotteen hinta voi riippua teräslajista.

Muoviputki

Usein voit kuulla sellaisen kuin "korkeapaineputki". Heti on huomattava, että tässä tapauksessa "korkea paine" on hyvin suhteellinen, koska "muovi" ei kykene kestämään sellaisia ​​kuormia kuin teräs. Kuitenkin riittää kestämään paine putkistossa tai lämmitysjärjestelmässä.

Siksi muoviputkia käytetään kotimaisissa putkistoissa.

Useimmiten ne on valmistettu seuraavista materiaaleista:

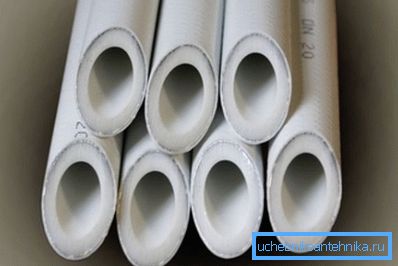

• Polypropeeni (vahvuuden lisäämiseksi ne on vahvistettu alumiinilla tai lasikuidulla).
• Polyvinyylikloridi.
• Polyeteeniä.

Vesiputkia ja lämmitysjärjestelmiä asennettaessa tämä materiaali on tullut paljon suositumpi kuin metallikomponentti, joka liittyy useisiin niiden etuihin:

• Korroosionkestävyys;
• Edullinen hinta;
• Kyky suorittaa omien käsiensä asennus, jopa maallikko;
• Kestävyys - putki voi toimia jopa 50 vuotta;
• Vastus kemiallisesti aggressiivisille ympäristöille;
• Nopea asennus;
• Suurin paine jopa 2,5 MPa: aan käyttölämpötilassa.

Näiden tuotteiden halkaisija on 16 - 630 mm. Kotimaan putkistojen halkaisija on yleensä 20 - 32 mm.

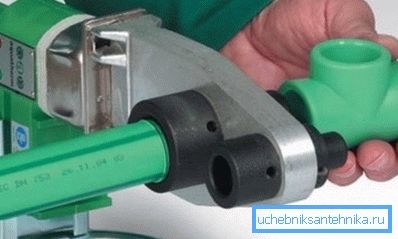

Useimpien muoviputkien asennukseen käytetään erityistä hitsauskonetta.

Lyhyt opetus on seuraava:

• Ensinnäkin sinun on liitettävä hitsauslaite sähköön ja lämmitettävä käyttölämpötilaan, joka ilmaistaan ​​indikaattoreilla.
• Jos on tarpeen liittää alumiinivahvistettu putki, on ensin tarpeen poistaa materiaalin yläkerros vahvikkeella erikoistyökalulla (strippaus).
• Sitten juotetaan ne osat, jotka asetetaan juotinruuviin, ja odota, kunnes materiaali pehmenee.
• Tämän jälkeen osien on poistuttava suuttimesta ja liitettävä toisiinsa. Tässä asennossa ne on pidettävä, kunnes muovi kovettuu. Jos ensimmäistä kertaa ei suoritettu laadukasta liitosta, juotospiste on katkaistava ja suoritettava toimenpide uudelleen.

Tämän järjestelmän mukaan kaikki putkilinjan yksityiskohdat yhdistetään yhteen järjestelmään.

Tässä ehkä kaikki muovisten korkeapaineputkien pääkohdat.

johtopäätös

Tällä hetkellä suurpaineputkille on suunniteltu paljon putkia. Kaikki ne on suunniteltu erilaisiin käyttötarkoituksiin ja erilaisiin käyttöolosuhteisiin, joten niiden ominaisuudet ja ominaisuudet ovat erilaiset. Siksi tuotteet olisi valittava tarkoituksensa mukaisesti.

Tämän artikkelin videosta voit saada lisätietoja tästä aiheesta.
