Kiinnitysputkien valmistus: 2 pääosaa

Jopa LVI-, lämmitys- ja viemäriverkkojärjestelmien suunnitteluvaiheessa kaupungin asunnossa tai maalaistalossa on määritettävä, mikä putkikiinnitys tukirakenteisiin tai väliseiniin käytetään.

Joten voit suojautua läpimurtoilta, paineistukselta ja liialliselta melulta. Katsotaanpa tarkemmin, miten säästää perheen budjetti kiinnittämällä seinät putkiin omin käsin.

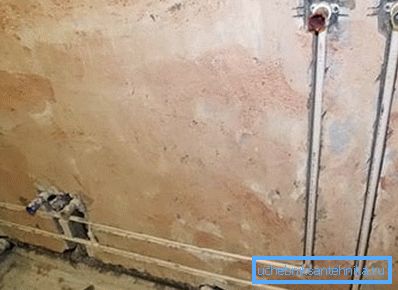

Menetelmä 1. Putkilinjojen suljettu asennus

Yksi tehokkaimmista menetelmistä, jonka avulla voit paitsi vahvistaa putkilinjoja, myös peittää ne on piilotettu insinööriverkostojen asettaminen.

Työn jälkeen saat luotettavimman kiinnityksen muoviputkista (tai muista materiaaleista), jotka eivät pilaa huoneesi sisätiloja. Lisäksi se vapauttaa tällaisia ​​arvokkaita senttimetrejä seinien varrella.

Tämän menetelmän haittana on ilmeinen - työn korkea hinta. Kaikkien putkilinjojen asettamiseen tarvitaan seinien seinämiä ja tiivistämään tuloksena olevat kanavat laastilla, joka on varsin työlästä.

Ohjeita työstä koostuu useista peräkkäisistä vaiheista:

1. Merkintä seinille ja lattialle. Esivalmistetun luonnoksen mukaan sinun täytyy vetää keskilinjat kaikkiin pintoihin, joiden läpi putki kulkee. Ne toimivat ohjeena asennusurien tekemiseen.
2. shtroblenie. Markupilla käytetään seiniin erikoiskanavia, joita kutsutaan portiksi. Tähän voidaan käyttää erityistä sähkötyökalua - seinäkiipeilijää. Mutta tavallinen rei'itin on täydellinen. Muista, että joidenkin putkistojen asennus edellyttää putkien eristyskäyttöä, joten etukäteen on huolehdittava kanavien sopivasta koosta.

Kiinnitä huomiota! Urat on asetettava siten, että kiinnitettyä putkea ei paineta. Muuten osa voi räjähtää tässä paikassa, mikä merkitsisi kalliita korjauksia.

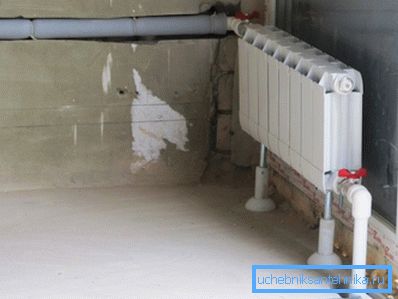

1. Suunnitteluverkon asennus. Ennen putken kiinnittämistä seinään se on suljettava lämmöneristysmateriaalista (polystyreenivaahto, polyeteenivaahto jne.). Tämä on erityisen tärkeää, kun piilotetut putkiputket on valmistettu PVC: stä.

1. viimeistely. Ennen kipsien putkimista on välttämätöntä käynnistää putkisto-, viemäri- tai lämmitysjärjestelmä ja varmistaa, että se toimii ja ettei vuotoja ole.

Menetelmä 2. Avoin putkien asennus

Tämä menetelmä on yleisempää, vähemmän aikaa vievää ja kallista. Tällöin putki kiinnitetään seinään eri mallien kiinnikkeillä.

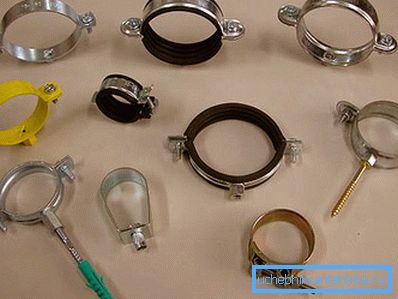

Yhteensä on olemassa kahdenlaisia ​​kiinnikkeitä:

• jäykkä - tässä tapauksessa kiinnikkeeseen kiinnitetty putki muuttuu täysin liikkumattomaksi;
• liukuva - osa on kiinnitetty siten, että se pystyy liikkumaan akselinsa läpi (tämä tekee mahdolliseksi vääristymisen välttämisen lineaarisissa muodonmuutoksissa).

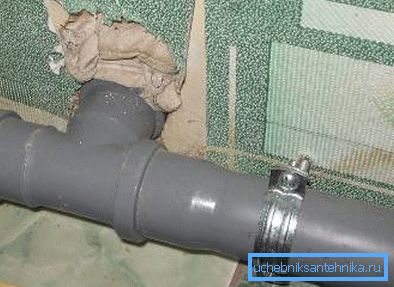

Viemäriputkien kiinnittäminen seinään tai kattoon voidaan tehdä erityisten ääntä vaimentavien kiinnikkeiden avulla. Niiden ansiosta rakenne värähtelee vähemmän eikä tee epämiellyttäviä ääniä, kun sen sisällä virtaa jätevettä.

Kiinnityskannan ostamisessa on kiinnitettävä erityistä huomiota sen halkaisijan valintaan. Kiinteän putkilinjan liikkuvuus telineessä on välttämätöntä. Muuten putkisto- tai viemäriosat voivat vaurioitua lineaarisen muodonmuutoksen seurauksena.

Siksi et voi käyttää jäykkiä puristimia, kun jätevesiputket on kiinnitetty kattoon tai lattiaan lämmittämättömässä huoneessa. Liukuvat kiinnittimet, jotka voivat kompensoida muovin kokoa, on asennettava.

Vihje! Savupiipun kiinnittäminen talon seinään on myös oltava liikkuva. Savupiippuihin menevillä pakokaasuilla on korkea lämpötila, joka voi johtaa vuotoon ja vetoisuuden heikkenemiseen. On suositeltavaa käyttää erityistä asbestisementtiputkea (sinkitty savupiippu).

Säilyttäkäämme yksityiskohtaisesti yksittäisiä työn vaiheita.

koulutus

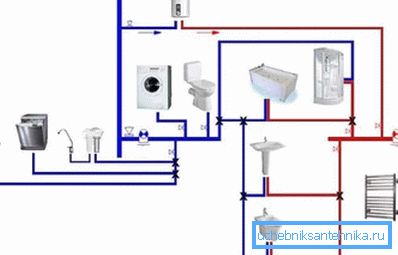

Kaikkien monimutkaisten teknisten verkkojen, kuten LVI- ja saniteettituotteiden, asennus alkaa projektin kehittämisestä. Piirustuksessa on merkitty saniteettilaitteiden, sovittimien, kytkentöjen ja muiden muotoiltujen osien yhdistämispisteet, putkien pituus, pysäytysventtiilit, kirjanpitolaitteet jne..

Sitten merkintä tehdään suoraan objektille. Kaikilla pinnoilla on merkitty putkien kiinnitysreitti. Piirretty viiva toimii ohjeena, jota pitkin osien akseli sijoitetaan asennuksen aikana.

Tämän jälkeen kiinnityspisteiden kiinnityspisteet on merkitty.

Tässä tapauksessa sinun on harkittava seuraavia vivahteita:

• kiinnike on asennettava paikkoihin, joissa on kytkin, sovitin, valettu osa tai muu liitos;
• etäisyys vierekkäisten kiinnityspidikkeiden välillä suorassa putkiosassa ei saa olla yli kymmenen tämän osan halkaisijaa.

Asennuskiinnikkeet

Muoviputkien kiinnittäminen seinään puristimilla on tehtävä niin, että pinnan ja osan reunan välinen rako on minimaalinen. Näin voit säästää lattiatilaa ja estää käyttölaitteiden vahingoittumisen käytön aikana.

Liukukannen asentamiseksi kiinnike asetetaan kiristimeen. Muussa tapauksessa sen reunat palavat (tähän käytetään erityistä laitetta), joka suojaa polymeerin vesijärjestelmää tai viemärijärjestelmää vaurioilta.

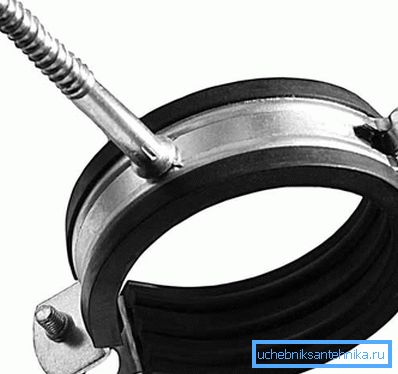

Kiinnike on kiinnitetty seinään ruuveilla tai tyynyillä. Lisävarusteet sisältyvät yleensä pakkaukseen.

Putkiasennus

Heti kun puristimien asennus on valmis, voit siirtyä seuraavaan vaiheeseen.

Muoviosien asentaminen kiinnikkeisiin ei yleensä aiheuta vaikeuksia:

• putki työnnetään kiristimeen;
• kiinnittimen yläosa on kiinnitetty salvan, nastan tai pulttien avulla.

Vihje! Teräsputket valmistetaan samalla tavalla. Tässä tapauksessa on kuitenkin annettava heille vapaa pääsy määräajoin huollettavaksi: korroosion, maalauksen, liitosten tiiviyden tarkistaminen. Tästä syystä teräsputket eivät muuten ole aidattu seinämiin.

Metalli-muoviosien työn ominaisuudet

Putkiston virheellinen kiinnittäminen seinään voi johtaa onnettomuuteen. Jos haluat olla täysin varma, ettei läpimurtoja ole, noudata huolellisesti koko asennusta.

Tässä on perusvaatimukset:

• työ muovituotteiden kanssa voidaan suorittaa yli + 10 asteen lämpötilassa;
• jos osia kuljetetaan tai varastoidaan alhaisessa lämpötilassa, ne on lämmitettävä ennen käyttöä;
• metalli-muovisten putkityyppien kiinnittäminen kiinnikkeillä olisi tehtävä koristeellisten seinien päätyttyä;
• kääntymien järjestelyssä ei saa missään tapauksessa murtaa osia.

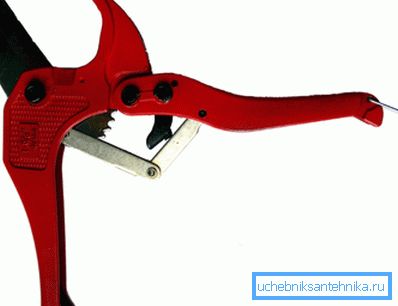

Leikkaa putki hakasahalla tai erikoissaksilla.

Sillä on myös omat ominaisuudet:

1. Leikatun palan reunalla voi olla poroja. Voit poistaa ne käyttämällä tiedostoa tai erikoistyökalua.
2. Leikkaamalla saksilla putken profiili voi muuttua soikeaksi. Tämän seurauksena kiinnityksen kiinnittämisen jälkeen tiiviys voidaan rikkoa. Putken kohdistus auttaa erityistä kalibrointityökalua tai vasaraa (jälkimmäisessä tapauksessa sinun on toimittava erittäin huolellisesti).

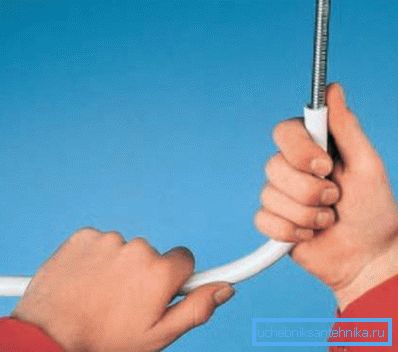

Taivuta putkea, varsinkin jos tarvitset vahvan taivutussäteen, sinun on myös käytettävä erikoistyökaluja. Sisäiset ja ulkoiset karat auttavat. Niiden käytön avulla voit välttää tuotteen sisäisen halkaisijan ja putken imeytymisen käytön käytön aikana.

Jos taittopaikan paikka on lähellä leikkausta, taivuta putki, joka auttaa halutun halkaisijan lähteellä, jota myydään erikoisliikkeissä.

johtopäätös

On olemassa muitakin tapoja kiinnittää putkistot eri toiminnallisiin tarkoituksiin. Esimerkiksi putkien kiinnittäminen putkilevyihin, joka on valmistettu karkaamalla tai hitsaamalla. Saat lisätietoja tästä lukemalla tämän artikkelin videon.
