Keraamisen savupiipun asennus

Korkeat lämpötila- ja kestävyysvaatimukset asetetaan savukaasujen poistokanaville. Keraamisista rakenteista on tullut kelvollinen vaihtoehto tiili- savupiippuille. Palonkestäviä keraamisia putkia käytetään mitä tahansa polttoainetta käyttävissä kattiloissa. Korkeat rakennuskustannukset yhdistyvät pitkään käyttöikään ja kestävyyteen aggressiiviseen ympäristöön. Keraamisen savupiipun asentaminen edellyttää turvallisuussääntöjen ja teknisten standardien noudattamista. Nämä olosuhteet mahdollistavat tulipalojen välttämisen ja takaavat korkealaatuisen palamistuotteiden päästämisen.

laite

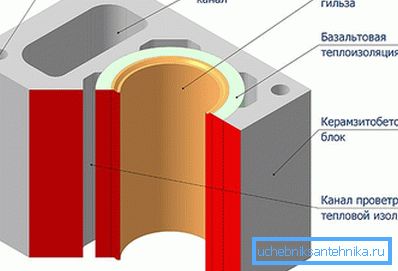

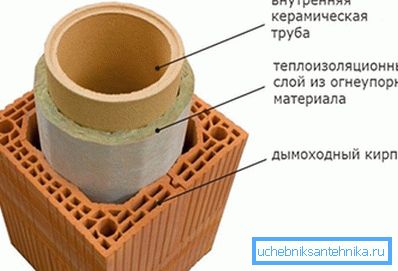

Yleiskäyttöinen savupiippujärjestelmä on kerrosrakenne, joka koostuu sisäisestä keraamisesta putkesta ja ulkopinnasta, joka on valmistettu kevyistä keraamisista savupiippuista tai betonilohkoista.

Tulenkestävän eristyksen kerrosten välissä on esimerkiksi basaltivilla. Chamotte-savi, joka on raaka-aine lämmönkestävän keramiikan valmistuksessa, tarjoaa mahdollisuuden asentaa savupiippu kattiloille, joissa on korkea pakokaasujen lämpötila. Tämä materiaali torjuu kosteutta ja on immuuni palamistuotteiden vaikutuksille.

Savukanavan muotoilu takaa riittävän eristyksen, jolloin seiniin ei muodostu kondensaatiota. Poistuvat kaasut säilyttävät lämmön putken reikään, vain täällä ne jäähdytetään kosteuden muodostumiseen. Pieni kondensaatiolle altistettu alue ei vaikuta merkittävästi keraamiseen savupiippuun. Suunnittelu on suunniteltu asennettavaksi sekä talon sisällä että sen ulkopuolella.

arvokkuus

Luonnon tulenkestävän materiaalin käyttö rakennuksen sisällä, eristys- ja betonilohkojen ulkopuolella antaa useita etuja tiili- ja metallihormiin verrattuna:

1. Parannettu veto johtuu keraamisen putken sileistä seinistä, joissa ei ole tiiliä.
2. Chamotte-savesta valmistettu savupiippu on korroosionkestävyydestä parempi kuin metalli. Sandwich-rakenteen ansiosta kanava jäähtyy hitaasti ja kondenssia ei esiinny. Palamistuotteet eivät laskeudu putken sileille saviseinille, joten ei synny aggressiivisia liuoksia, jotka tuhoavat ainetta.
3. Noken puuttuminen takaa käytön turvallisuuden - savukanava ei vähene halkaisijaltaan, eikä talletusten syttyminen aiheuta.
4. Monipuolisuus - keraaminen savupiippu soveltuu kaasukattiloihin, kiinteisiin ja nestemäisiin polttoaineisiin, takoihin. Mallit on suunniteltu käytettäväksi korkealla lämmitys- ja erikoisputkilla matalan lämpötilan kattiloissa.
5. Hyvä lämmöneristys takaa nopean lämmityksen ja alhaisen lämpöhäviön, nämä tekijät lisäävät lämmitysjärjestelmän tehokkuutta.
6. Sandwich-putki täyttää paloturvallisuusvaatimukset, sen ulkokehys betonilohkoista ei kuumene ja se uhkaa puulattiat asuintilojen ja kattojen läpi.
7. Pitkä käyttöikä, jopa 30 vuoden takuu.
8. Do-it-yourselfersille on saatavana yksinkertainen moduulimainen savupiippujärjestelmä.

Keraamista putkea valittaessa otetaan huomioon sen haitat: asennus on suoritettava pystysuunnassa ilman kierrosta, tällaisen savupiipun hinta on korkeampi kuin tiilen tai metallin hinta, rakenteen kokonaispaino saa aikaan lisäkuormituksen säätiölle.

Valintasäännöt

Keraaminen savuputki on valmistettu erillisistä lohkoista, jotka sopivat tiiviisti toisiinsa, joten savua ei vuotaa. Sen korkeus lasketaan etukäteen voimassa olevien määräysten mukaisesti. Savupiipun liiallinen pituus ei paranna vetoa, vaan synnyttää vain monimutkaisen aerodynaamisen turbulenssin, joka ei edistä kaasunpoistojärjestelmän tehokasta toimintaa. Putki rekrytoitu sääntöjen mukaan:

• korkeus tasaisen katon yläpuolella 50 cm;
• putken, joka sijaitsee 1,5 metrin päässä harjanteesta, pitäisi nousta 50 cm: n yläpuolelle;
• 3 metrin etäisyydellä savupiipun reuna ei voi olla harjanteen alapuolella;
• yli 3 metrin päässä harjanteesta, putken on saavutettava 10 asteen akseli sen horisontin viivasta;
• sisäisen keraamisen kanavan halkaisija ei voi olla pienempi kuin savunpoistoputken halkaisija;
• putken korkeus arinan riviltä ulkoreunaan on vähintään 5 m.

Keraamista savupiippua voidaan käyttää siirtämään kaasuja useista laitteista, mutta missä tahansa kokoonpanossa pohjayksikkö toimii kondensaatin keräämiseen. Savupiipun elementit valitaan keskittyen lämmityslaitteen tyyppiin: takka, kattilan tai liesi. Putken halkaisijan suuruuteen vaikuttavat polttoaineen tyyppi ja kattilan teho. Keraamisen savupiipun tarvittavan pituuden laskemiseksi tarvitset katon ja katon korkeuden.

Savupiipun asennus

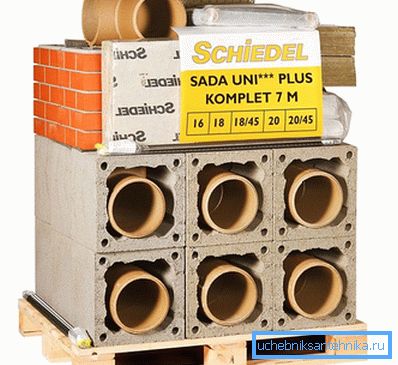

Valmistajat valmistavat kokoonpanon täysin valmiiksi, ja siihen sisältyy:

• keraamiset lohkot, mukaan lukien puhdistus- ja lämmityslaitteet;
• lauhdesäiliö;
• runko, jossa on reiät lujitettaviksi;
• mineraalien eristys.

Savupiipun yläosa on suojattu saostumiselta erikoiskartion avulla. Rakenteen alaosassa on asennettu ilmavirran säleikkö. Kun valitset moduulien asennuksen ja putken koon, ota huomioon, että yksittäisten osien liitokset eivät saisi pudota limittäin.

Savupiipun merkittävä paino vaatii erillisen pohjan asettamista. Sen mitat ylittävät savupiipun halkaisijan 10 cm kussakin suunnassa. Betonialustan on oltava tasainen, sen vaakasuora sijainti on tarkistettava tason mukaan. Tasaisen tason varmistamiseksi voit sijoittaa keraamisia graniittilaattoja. Putken pohja, erityisesti yli 7–8 m, tulisi asettaa tiukasti tasolle. Seuraavaksi vedeneristys suoritetaan rullamateriaalista, joka on taitettu kahteen kerrokseen. Ensimmäinen betonilohko asetetaan alustalle, sen alla käytetään sementtilaastia.

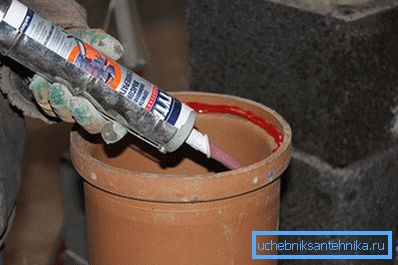

Erityistä tiivistysmateriaalia käytetään keraamisen putken osien liittämiseen. Se valmistetaan itsestään kuivasekoitteesta, joka sisältyy pakkaukseen, ja vesi, suhde 7: 1 säilyy. Sekoittaminen tapahtuu lämpimässä huoneessa +20 astetta, joten koostumusta on käytettävä 1-1,5 tuntia, kunnes se kovettuu.

Vihje! Jäädytettyä liuosta ei voida laimentaa uudelleen vedellä.

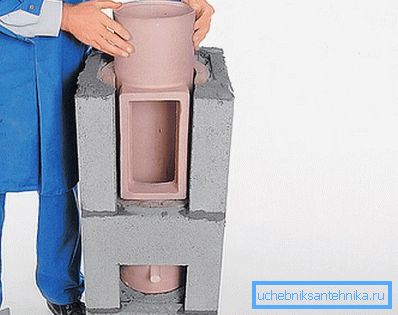

Ensimmäiseen lohkoon on asennettu kondenssivedenpoistosäiliö, johon on kiinnitetty putkiosa, jossa on puhdistusreikä. Tämä moduuli on kääritty basaltivillalla. Jokainen seuraava moduuli laitetaan edelliseen ja sinetöidään valmistetulla liuoksella. Putken pintaan ulkoneva ylimääräinen koostumus pyyhitään kostealla sienellä. Keraamisen putken ulkopuolella on liitetty betonilohkojen runko, joka on yhdistetty sementti-hiekkalaatoon. Tarvittaessa ne ovat leikattuja reikiä yksittäisille kootyypeille. Suora osa on tehty lohkoista ilman reikiä.

Kolmas moduuli on lämmittimen kytkentä. Se on peitetty erityisellä etulevyllä. Suoran osan jälkeen on asennettu läppä.

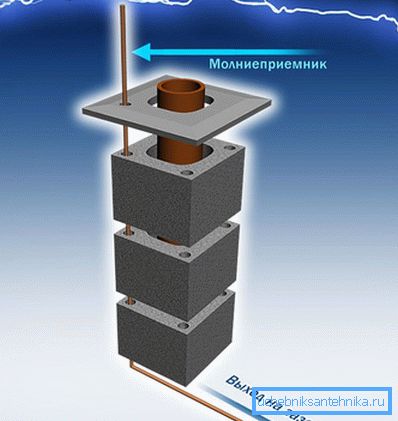

Vihje! Keraamisen savupiipun betoniosien läpi voidaan tuoda salamalaukku.

Lohkoja asennettaessa on tärkeää noudattaa vaaka- ja pystytasoja. Rakenteen stabiilisuuden ja jäykkyyden aikaansaamiseksi se on vahvistettu rautapalkkeilla. Lohkojen kulmissa olevat reiät valmistettiin metalliraudan alle, 1,5 m: n osia työnnetään niihin ja täytettiin sementtilaastilla.

Savupiipun asennuksen jälkeen auditointi on suljettu ovella, ja tuuletusgrilli asennetaan alempaan yksikköön. Sen läpi tuleva ilma liikkuu kanavan sisällä ja vähentää lämpötilaa. Keraaminen savupiippu asennetaan ilman betonirunkoa, mutta tässä tapauksessa putki kiinnitetään jokaisella mittarilla olevilla kiinnikkeillä. Lämmittämättömässä ullakossa se on eristetty basaltivillakerroksella.

Lattian ja ullakon läpi kulkevat reitit on suojattu laatikolla ja eristetty basaltivillalla. Erityistä huomiota kiinnitetään keraamisten savupiippujen asentamiseen puuhuoneeseen. Sen sijainti on 25 cm: n päässä puusta.

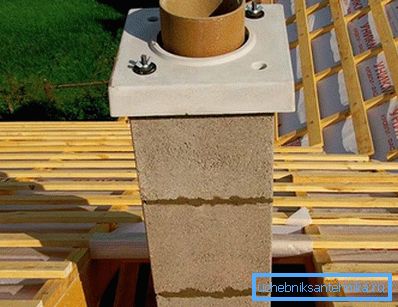

Katossa oleva savupiipun lopullinen osa päättyy betonista ja metallista suojaavan kartonkikannen asentamiseen. Savupiipun ulkopinta on valmistettu laatta- tai muusta materiaalista kodin omistajien makuun.
