Kanavaputken halkaisija

Saniteettilaitteen asennuksessa on ongelma sen liittämisessä viemärijärjestelmään. Tätä varten sinun on tiedettävä, mikä halkaisijaputki poimia. Lisäksi on toivottavaa navigoida markkinatilanteeseen.

Erilaisia ​​halkaisijoita

Kanavaputken halkaisija riippuu suuresti asennuskohdasta. Jos emme puhu keräilijöistä, jotka keräävät kaikki asuin- ja teollisuusrakennusten jätevedet, rakennuksen putkien halkaisija on enimmäkseen 50, 110 mm. Ulkoisten putkilinjojen halkaisijat ovat 110–600 mm.

Vihje! Koska putkilinjan halkaisijan valinnassa on sanotun tekijä jäteveden määrä, niin asennuksen aikana tulee ottaa huomioon, kuinka monta LVI-tuotetta asennetaan ja kuinka paljon putken kapasiteettia asennetaan.

• Pääsääntöisesti sisäisten viemäreiden ja ulkoisten verkkopistokkeiden O on 110 mm. Saniteettilaitteiden sivut WC: tä lukuun ottamatta on valmistettu putkista, joiden halkaisija on 32-50 mm.
• Ulkoiset jätevesilaitokset on järjestetty eri halkaisijoihin riippuen kuljetettujen jätevesien liikkeen suunnassa olevista liitäntäpisteistä. Yksityisestä asunnosta yleensä putkilinja O 110 mm.
• Monikerroksisista korkeatasoisista rakennuksista ulkoiseen viemäriverkostoon voidaan purkaa Ø 160 mm putkilinja.

Putkien tiedetään olevan sisäisiä ja ulkoisia halkaisijoita. Aiemmin jätevesijärjestelmien rakentamisessa käytettiin pääasiassa valuraudasta tai asbestisementistä valmistettuja tuotteita. Teknisessä kirjallisuudessa ja suunnittelussa nämä putket on merkitty sisäisellä halkaisijalla, joka on merkitty Dвн. Nyt käytetään useammin polymeerimateriaaleista valmistettuja putkia. Niille ulkohalkaisija on jo merkitty nimikkeellä DN.

Tämän tarpeen suunnittelussa ja asennuksessa on kiinnitettävä erityistä huomiota. Molemmilla halkaisijaarvoilla on tärkeä tehtävä riippuen suoritettavasta työstä. Laskelmissa otetaan huomioon, mikä putken halkaisija on sen sisäosassa, kun taas suoralla asennuksella ulkohalkaisija tulee ensimmäiseen rooliin. Hänen mielestään ne tukevat, kun on tarpeen noudattaa normatiivisia etäisyyksiä muuhun viestintään, varsinkin kun putkilinjoja asetetaan maanpinnan alle.

Koska putkien valikoima on laaja, tuotteilla, joiden sisähalkaisijat ovat samat, voi olla erilainen ulkoinen osa ja päinvastoin. Kyse on seinän paksuudesta. Putket, joita käytetään paine-viemäreissä tai jotka ovat maassa suurten ulkoisten kuormien vaikutuksesta, seinän paksuus kasvaa. Kun tiedetään putkimaisen tuotteen ulkohalkaisija ja sen seinämän paksuus, on mahdollista laskea sisäisen poikkileikkauksen arvo. Tätä varten on tarpeen vähentää kaksi seinäpaksuutta DN: stä.

Eri materiaalien viemäriputkien halkaisijat

• Muoviset viemäriputket löytävät viime aikoina yhä enemmän sovelluksia. Ilman ongelmia, ne syrjäyttävät valurautatuotteet, jotka ovat olleet markkinoilla jo yli vuosikymmenen ajan. Tällaisilla tuotteilla on suhteelliset edut, monipuolinen valikoima ja ne on helppo asentaa. Muoviputkien valikoima, jota tarjotaan kotitalouksien viemäriin, poikkileikkauksina 32, 50 ja 110 mm. Suuri valikoima muotoiltuja osia helpottaa tuotteiden liittämistä. Putkien kiinnittämisessä pistorasioihin toimitetaan kumitiivisteet, jotka estävät vuotoja. Tuotteiden liittäminen keskenään ja varusteisiin ei johdu ainoastaan ​​pistorasioista, vaan myös juottamisesta, joka toteutetaan erikoislaitteilla. Tällaiset putket kulkevat hyvin viemäriin. Lisäksi ne ovat kestäviä, eikä niiden osallistuminen aiheuta vakavia onnettomuuksia. Ulkoiset viemäriverkot asennetaan putkista, joiden halkaisija on 110 mm.
• Nyt PVC-putkia käytetään laajasti. Niille on ominaista korkea kulutuskestävyys, pitkä käyttöikä. Lisäksi tuotteilla on hyvä kaistanleveys. Käytännössä ne ovat johtavassa asemassa viemärijärjestelmien asennuksessa. Suosituimpien kokojen lisäksi 32, 50 ja 110 mm poikkileikkauksissa PVC-putkien halkaisija voi olla suurempi. Asennettaessa viemäriputkia rakennusten ulkopuolelle käytetään tuotteita, joiden halkaisija on 110–500 mm, ja seinät voivat olla jopa 15 mm paksuisia. Tietenkin putket, joilla on tällaiset ominaisuudet, on tarkoitettu pääkäyttöön tarkoitettujen putkilinjojen rakentamiseen.

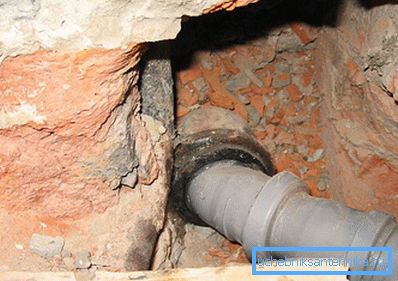

• Hyviä vanhoja valurautaputkia, vaikka ne ovat vanhentuneet, käytetään edelleen nykyään. Niitä käytetään harvoin sisätiloissa, mutta ulkoisia verkkoja asennettaessa tällaisia ​​tuotteita löytyy edelleen. Nykyaikaiset valurautaputket valmistetaan valamalla. Ne kestävät korroosiota hyvin ja sisäpuolella on päällyste, joka minimoi jätevirtauksen. Putket on liitetty pistorasioihin hihansuissa tai o-renkaissa. Valuraudan halkaisijat ovat vakiona. Keskimääräiset halkaisijat määräytyvät osan mittojen mukaan 50–300 mm. Trunkilinjoja asetettaessa halkaisijat nousevat 1200 mm: iin.

Vihje! Putken halkaisijan määrittämiseksi on tarkasteltava pinnan merkintää. Haluttu arvo kirjoitetaan tekstin lopussa numeroilla.

Putkien halkaisijat LVI-laitteille

• Yhdessä pesualtaan tai pesualtaan kanssa tarjotaan varusteita, jotka voidaan liittää putkiin O 40, 50 mm. Tällä perusteella järkevin olisi siirtää nämä saniteettilaitteet O 50 mm. Tällainen putki kulkee normaalisti tarvittavan määrän vettä.
• Putkityökalujen joukosta vain WC: lle tarvitaan poistoputki Ø 110 mm. Tässä tapauksessa tämä ehto on täytettävä välttämättä. Lisäksi wc-astian tyhjennysputken on oltava mahdollisimman lyhyt ja lähempänä nousuputkia. WC-istuimen ulostyöntöosan kytkemiseksi haaraputkeen on tarpeen käyttää erityistä muotoiltua osaa (vain siinä tapauksessa, että wc-astian telakointia ei voida kiinnittää siihen), jota kutsutaan aallotukseksi. Siinä on hihansuut, jotka estävät vuotoa ja epämiellyttävää hajua.
• Kuten hyvin tiedetään, huomattava määrä nestettä virtaa ulos hauteesta. Samalla ulostuloputken halkaisija on pieni - 50 mm. Tosiasia on, että virtausnopeus on tässä tärkeä. Pienen läpimittaisen viemärin läpi kulkee pieni määrä aikayksikköä kohti. Lisäksi olemassa oleva arina pienentää lisäksi virtausnopeutta, joten ei tarvita enemmän poistoputken läpäisykykyä.

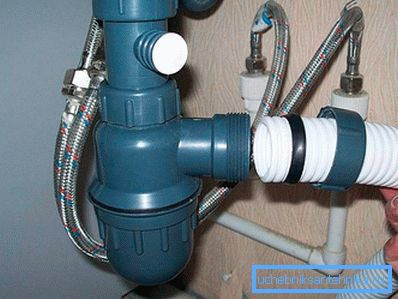

• Kuten käytäntö osoittaa, keittiössä voi samaan aikaan sijoittaa pesuallas ja jopa kaksi autoa - astianpesukone ja pesu. Jos O 50 mm: n putken pitäisi liikkua pois pesualtaasta, astianpesukoneesta tulee läpikulkua 40 mm: n kokoinen astia ja pesuyksiköstä 32 mm. Niille käytetään vain yhtä 50 mm: n viemäriputkea, josta laitteiden pistorasiat menevät. Tyhjennysletkut sijoitetaan näihin hanoihin ja tarvittaessa käytetään hihansuut.
• Suihkuhytti eroaa kylvystä siinä, että ensimmäisessä tapauksessa veden määrä poistoaukossa on pieni. Suihkua käytettäessä viemärit aikayksikköä kohden kohdennetaan täsmälleen yhtä paljon kuin juottoöljyyn. Tällöin LVI-alustalla on reikä sama kuin kylvyssä. Liitännät on kiinnitetty suihkukaapiin, mukaan lukien tyhjennysletku, jonka halkaisija voi olla 32 - 50 mm. Tästä seuraa johtopäätös - viemärien poistamiseksi on riittävästi tuotetta, jonka koko on 50 mm: n kokoinen.

Tällainen laaja valikoima viemäriputkia ei saisi aiheuttaa tilojen omistajille ongelmia, kun valitaan oikea tuote jäteveden poistamiseksi saniteettilaitteesta.

video

Tämä video näyttää, miten eri läpimittaiset viemäriputket on telakoitu:
