Kallistuksen viemäriputki

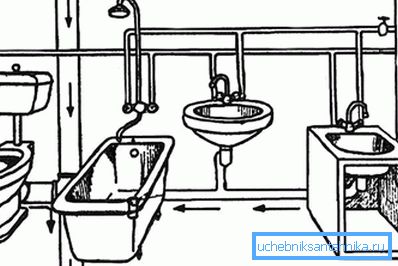

Jos on tarpeen järjestää kylpyhuoneen viemäröintijärjestelmä, on tärkeää ymmärtää, mitä viemäriputken kaltevuus pitäisi olla asunnossa, muuten saatat kohdata ongelmia. Vaikka luodaan sellainen vaikutelma, että työ on yksinkertainen, kevyt asenne laskeutumiskulman asennukseen vaikuttaa varmasti viemärijärjestelmän toimintaan. Tämän seurauksena hukkaan resursseja, aikaa ja vaivaa, koska kaikki työ on tehtävä kokonaan uudelleen.
Tyypillisesti asunnon viemäröinti toimii periaatteella, joka perustuu veden virtauksen periaatteeseen painovoiman avulla. Siksi, jos kaltevuus on pieni, vesi ei kulkeudu itsestään, ja kun se on suuri, jätevesijärjestelmä ei pysty toimimaan normaalisti.
Kallistuskulman määrittäminen
Jotta kulma olisi sellainen kuin pitäisi, on ymmärrettävä vertailutaulukoissa annetut tiedot. Niissä annetaan yleensä fraktiot, joita ei ymmärretä laajasti. Ne, jotka ovat tottuneet siihen, että kulma on määritettävä asteittain, eivät välttämättä ymmärrä desimaaliosan arvoja. Sen ymmärtäminen ei kuitenkaan ole vaikeaa. Ensimmäinen luku tarkoittaa kaltevuutta, ja toinen - moottoritien pituus metreinä. Tämä voidaan havainnollistaa esimerkillä, jossa 3/1 näyttää 3 cm: n kohdalta metriä kohti. Ymmärräksesi koko rinteen, sinun on kerrottava putken pituus (reunaan tai ennen vuoroa) tällä arvolla.
Selitämme yksityiskohtaisemmin. Esimerkiksi viemäriputken koko pituus on 6,7 m, ja lasku on esimerkiksi 0,06. Niinpä viemärijärjestelmän alussa ja lopussa olevan tason välillä pitäisi olla ero, joka voidaan esittää kaavana:
H = L x k, jossa L - on putken pituus (6,7 m), K - bias on 0,06. Siksi merkitys H = 6,7? 0,06 = 0,42 m, eli 42 cm, näin määritetään viemäriputkien oikea kaltevuus, ja tämä menetelmä soveltuu sekä asunnoille että maalaistaloille.
Putken täyttölaskenta
Mikä on huomioitava viemäriputken asennuksen aikana, on sen täyttö. Sen määritelmää varten on luotu kaava:
y = H / D, missä: H - veden nestetaso putkessa ja D - sen halkaisija. arvo y on nolla, jos putkea ei ole täytetty. Jos se on täynnä, tämä ilmaisin on 1. Optimaalinen alue on 0,5 tai 0,6.
Tämä ero on olemassa sen materiaalin erityisominaisuuksien vuoksi, josta putket on valmistettu, sekä niiden kyky muodostaa rajakerros, joka voidaan pitää lähempänä putkien sisäpintaa.
Ei olisi vahingollista ottaa huomioon se, että sisä- ja lasiputket ovat tasaisempia kuin asbesti, sillä niiden pinta on karkea. Siksi ensimmäisen tapauksen käyttöaste on 0,5 ja asbestin osalta 0,6.
Nämä indikaattorit vastaavat nopeudesta, jolla jätevedet ja neste kulkevat putkien läpi (noin 70 cm sekunnissa). Tämän seurauksena kiinteiden sulkeumien nopeus on huomattavasti pienempi, mikä pitää ne suspensiossa, jotta ne eivät voi tarttua putken sisäseiniin.
normisto
SNiP: n mukaisen viemäriputkien vähimmäiskaltevuuteen vaikuttaa taloon asetetun putken halkaisija. Näiden standardien mukaan keskihalkaisijaltaan (noin 50 mm) putkille kaltevuus on 0,03 m ja suurikokoisille - 0,02 m.
Haaraputket

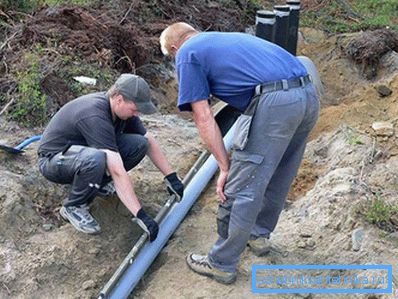

Paras on käyttää tasoa selvittääksesi horisontin (laserohjattu tai normaali). Voit myös käyttää kiristettyä kaapelin jälkiä. Kun putki putoaa nousuputkeen, se soveltuu vakiopisteeksi.
Tällaisten laskutoimitusten suorittamiseksi pelkistyskulmaa on pidettävä arcsiinina vähennyksen suhteen, samalla kun saavutettu arvo saadaan oikeasta kulmasta eli 90 °: sta. Tuloksena saatava arvo on tulos, jota tarvitsemme.
SNiP ja muut standardit osoittavat kaikkein hyväksyttävimmät tiedot putkien kaltevuudesta, joka kulkee ulkona. Näiden kokojen halkaisija on pääsääntöisesti suurempi kuin sisäisessä viestinnässä.
Vihje! Optimaalinen kaltevuus on 15 - 25 mm.
