Kaksiseinäinen aaltoputki: laajuus ja tekniset parametrit

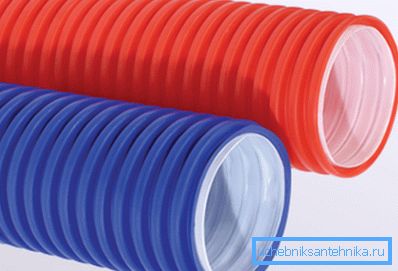

Asuinrakennusten, teollisuus- ja julkisten rakennusten, sairaaloiden, lastentarhojen ja julkisten rakennusten (elokuvateatterit, kuntosalit, kaupat, baarit, ravintolat) rakentaminen ei ole täydellinen ilman maanalaisia ​​ja pintakommunikaatioita, jotka vaativat joustavan kaksiseinäisen aallotetun HDPE / LDPE-putken.

Tällaista suojaa käytetään sähkökaapeleille ja -johdoille, radio- ja viestintälinjoille (puhelin, internet), ja se voidaan peittää maalla, betonilla tai asentaa seinien ja kattojen pinnalle - niitä kutsutaan usein kaapelikanaviksi. Seuraavassa kerrotaan itse putkesta ja sen asennusmenetelmistä sekä videoesityksestä tässä artikkelissa.

HDPE / LDPE

Selitys. Lyhenne PND tarkoittaa matalapaineista polyeteeniä ja korkean paineen polyeteeniä - vastaavasti LDPE: tä. Myös PE-keskipaine on lyhenne PSD.

PE materiaalina

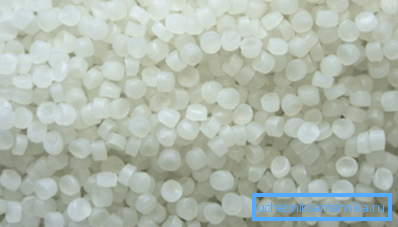

• Polyeteeni (PE) tai eteenin termoplastinen polymeeri on orgaaninen yhdiste, joka on kooltaan 2 - 5 mm rakeiden muodossa, ja sitä voidaan kutsua maailman yleisimmäksi muovityypiksi.. PE: llä on erinomaiset vedeneristys- ja dielektriset ominaisuudet, pakkasenkestävät, iskunkestävät, pehmenee 80 ° C: n lämpötilassa? jopa 120 ° C. Usein se sekoittuu sellofaaniin, mutta jälkimmäinen on kasviaine.
• PE on palava materiaali, mutta se ei reagoi emäksisiin yhdisteisiin, jotka ovat emäksisten, happamien ja neutraalien suolojen, orgaanisten ja epäorgaanisten happojen pitoisuuksia ja liuoksia.. Nämä indikaattorit yhdessä vedenkestävyyden kanssa tekevät kaapelikanavan, joka on HDP / LDPE-kaksoisseinäputki, lähes välttämätön sähköistys-, radio- ja viestintäkommunikaation asennuksessa.

HDPE: n ja LDPE: n erot

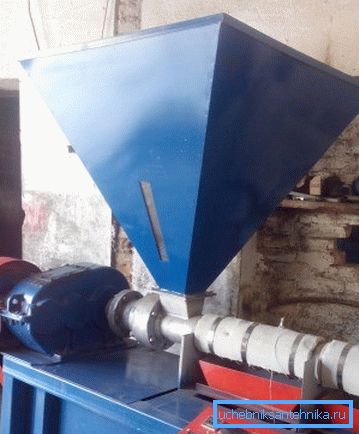

Pienpainepolyeteeni (HDPE) tai korkean tiheyden PE (PVP) muodostetaan 120 - 150 ° C: n lämpötilassa, jonka paine on alle 0,1-2 MPa Ziegler-Natta-katalyyttien kanssa. Polymerointi suoritetaan tässä tapauksessa suspensiossa ionikoordinointimekanismin avulla, jossa lähtö on tuote, jonka molekyylipaino on 80000-300000 (paino- keskiarvo) ja kiteytymisaste 75-85%.

Keskipainepolyeteeni (PSD) tai suuritiheyksinen PE (PVP) muodostetaan 100-120 ° C: n lämpötilassa, paineen ollessa alle 3,0-4,0 MPa Ziegler-Natta-katalyyttien kanssa. Tuotetut tiput pois liuoksesta, kuten hiutaleista, joissa lähtö on tuote, jonka molekyylipaino on 300 000 - 400 000 ja kiteytymisaste 80-90%.

Korkeapainepolyeteeni (LDPE) tai korkean tiheyden PE (PVP) muodostetaan 200 - 260 ° C: n lämpötilassa, jonka paine on alle 150-300 MPa, jolloin orgaaninen peroksidi tai happi toimii initiaattorina. Prosessi tapahtuu putkimaisessa tai autoklaavireaktorissa, jossa reaktio suoritetaan radikaalimekanismilla. Tuotos on tuote, jonka molekyylipaino on 80000-300000 ja kiteytymisaste 50-60%.

Huom. On pidettävä mielessä, että polyeteenin määritelmää korkean, keskipitkän tai matalan paineen tai suuren tiheyden omaavana materiaalina voidaan kutsua retoriseksi. Usein materiaalilla on sama molekyylipaino ja tiheys - pohjimmiltaan kaikki riippuu valmistetun lopputuotteen rakenteesta ja paksuudesta. Niinpä LDPE-putket ovat yleensä ohuita ja karkeita ja LDPE on tasainen ja viskoosi venytettäessä, ja niiden hinta on tietenkin korkeampi.

hakemus

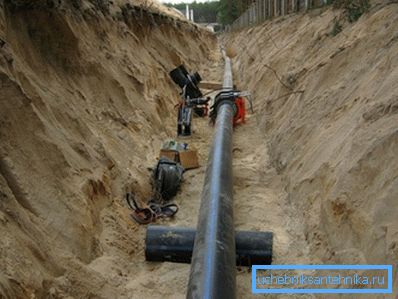

Matalapaineisia polyeteeniputkia käytetään paine- ja paineistamattomiin putkiin, esimerkiksi jätevesien asentamiseen teollisuus- ja siviilirakentamiseen sekä (joissakin tapauksissa) vesihuoltoon. Poikkeuksena tässä on ehkä kemianteollisuus, jossa korkeapaineista PE käytetään viemäriin.

Tällaisten putkilinjojen asennus voidaan tehdä hitsaamalla putket tai liittämällä pistorasia kumitiivisteellä, ja tämä toinen menetelmä on hyvin tunnettu useimmille ihmisille, jotka ovat joutuneet käsittelemään kodin korjauksia tai jopa tekemään niistä omia käsiään.

Kotitalousjätevesille käytetään HDPE: tä, jonka läpimitta on 50 mm ja 100 mm, ja joissakin tapauksissa 32 mm (pesukoneille ja astianpesukoneille) ja 150-200 mm (kuntoon yhdyskuntajätevesijärjestelmään).

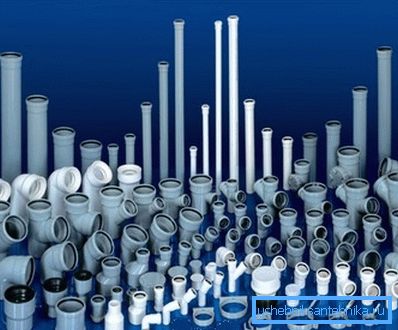

HDPE-putkien liittämiseen, irrottamiseen, kiertoihin, siirtymiin toiseen tasoon sekä halkaisijan muuttamiseen käytetään eri kokoonpanoja, jotka on valmistettu yhtenäisestä materiaalista, jossa on kumitiivisteet.

Pienellä paineella varustetuissa vesiputkissa, joissa syöttö tapahtuu hydroforilla tai uppopumpulla, käytä HDPE-putkia, joiden halkaisija on 32 mm. Yhdistämiseen käytetään pyöriviä, suoria ja pienentäviä liitososia puristusliitäntöihin.

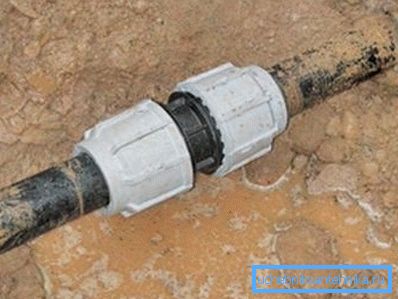

Korkeapaineisia PE-putkia käytetään vesijohtoon, artesian ja hiekan kaivojen koteloon sekä kiinteitä elementtejä teknologisten reikien muodostamiseen monoliittisessa betonissa. Tällaisten putkien liittäminen suoritetaan puristusliittimillä - tämä on yksinkertaisin menetelmä, joka ei vaadi erikoistyökaluja.

Se voi olla myös pistoshitsaus, jossa liitettyjen fragmenttien päät kuumennetaan. Kolmannessa menetelmässä käytetään polyeteenistä valmistettuja elektrofuusiokytkimiä, joiden sisällä on sähköpiraali.

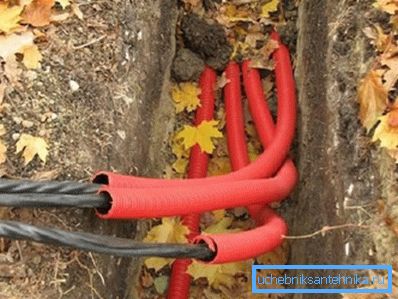

Asentamattomien kaapelien asennukseen kaivoissa sekä kaapelointiin huoneessa käytetään kaksoisseinäistä PND / LDPE-putkea, jossa ylempi, aallotettu kerros koostuu matalapaineisesta PE: stä ja sisäinen, sileä kerros on tehty korkeapainepaineesta PE.

johtopäätös

HDPE- ja LDPE-putket ovat nykyisin yleisimpiä julkisten, asuin- ja teollisuusrakennusten viestinnän järjestämisessä. Jokaisen muutoksen asennuksessa on valmistajan antamat omat ohjeet.
