Kaasukattilan kytkeminen savupiippuun

Kaasukäyttöisen lämmitysjärjestelmän koostumuksessa olevaa savupiippua käytetään, kuten hyvin tiedetään, palamistuotteiden poistamiseksi kattilasta ja on erityinen akseli, johon on asennettu putki. Tässä artikkelissa käsitellään, miten kaasukattila liitetään savupiippuun.

Itse ulostulokanavan suunnittelussa sekä sen liittämisjärjestyksessä kaasulaitteisiin on useita vaatimuksia, jotka ovat seuraavat:

• pystysuorat savupiiput on asennettava ilman kaltevuutta;
• savukaapelin sisällä ei saa olla rajoituksia tai laajennuksia;
• sen valmistuksessa on käytettävä erityisiä kuumuutta kestäviä materiaaleja, jotka estävät halkeamien ja mekaanisten vaurioiden muodostumisen rakenteen seinille;
• savupiipun suunnittelussa ei voi olla enemmän kuin 3 purkauskanavan taivutusta;
• kun liität sen kaasukattilaan, on käytettävä erityisiä tiivisteitä, jotka on suunniteltu toimimaan korkeissa lämpötiloissa;
• Poistokanavan parametrien (putken korkeus ja halkaisija) on vastattava käyttökattilan ominaisuuksia, mikä on välttämätön edellytys tarvittavan työntövoiman saamiseksi.

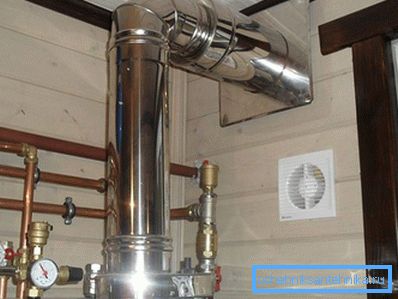

Ulostulokanavan laite

Kaasukattilan oikea kytkentä on mahdollista vasta alustavan tutustumisen jälkeen tyypillisten polttoainetuotteiden poistokanavien suunnitteluun. Tällaisten kanavien järjestämiseen käytetään pääsääntöisesti seuraavaa esivalmistettujen osien joukkoa:

• erityinen suunnittelusovitin, jonka kautta kattila on kytketty savupiippuun;
• erityinen tarkastusluukku, joka on asennettu putken pohjaan ja tarkoitettu savupiipun tarkastukseen ja säännölliseen puhdistukseen;
• kiinnikkeet rakennuksen kiinnittämiseksi kaivokseen tai seiniin.

Lisäksi asennustöiden järjestämiseen tarvitaan tällaisia ​​esivalmistettuja putkistoja ja kiinnittimiä, kuten taivutuksia, kiinnikkeitä ja teitä.

Savupiippujen tyypit ja niiden asennusta koskevat vaatimukset

Kaasukattilaan liitetty savukaasun ulostulo voidaan asentaa sekä asuinrakennuksen sisällä että sen ulkoisten rakenteiden mukaan, mikä mahdollistaa kaikkien tämän luokan tunnettujen rakenteiden luokittelun sisäiseksi ja ulkoiseksi.

Kullekin näistä tyypeistä on kehitetty vakiomääritykset, joita on noudatettava myös silloin, kun savupiippu on epätyypillinen. Näiden standardien tärkeimmät vaatimukset ovat seuraavat:

1. Minkä tahansa savupiipun kytkentäkaavion avulla sen vaakasuorat osat on asetettu pieneen suuntaan kattilaan nähden (vähintään 3 astetta lineaarimittaria kohti).
2. Tähän savupiippuun kytkeminen muihin lämmityslaitteisiin yhdistämällä useita putkia ei ole hyväksyttävää. Tämä voi johtaa kanavan ylikuormitukseen ja palamistuotteiden tunkeutumiseen lämmitettyyn tilaan.
3. On suositeltavaa siirtyä asennustyöhön vasta sen jälkeen, kun on tutkittu perusteellisesti kaikki kysymykset, jotka koskevat savupiippuparametrien vaatimustenmukaisuutta kaasukattilan ominaisuuksien kanssa.

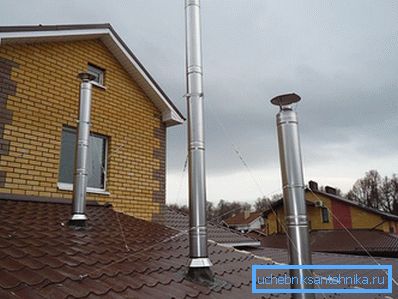

4. Laskelmia tehtäessä on otettava huomioon se, että tavallinen savupiipun korkeus ei pääsääntöisesti ylitä 5 m. Litteän katon rakentamisen yhteydessä poistokanavan yläosan tulee nousta vähintään 1,5 metriä katon yläpuolelle.
5. Ulkokanavan korkeus, jonkin verran etäisyydestä katosta, määritetään pääsääntöisesti sen harjan tason mukaan. Samanaikaisesti piipun yläpuolella yli 2 m kohoava savuputki on lisäksi kiinnitettävä kaapelilaajennusten avulla.

Ulkoisten ja sisäisten rakenteiden järjestämisjärjestyksessä on pieniä eroja, joita käsitellään yksityiskohtaisemmin seuraavissa osissa (esimerkiksi teräs- savupiippu).

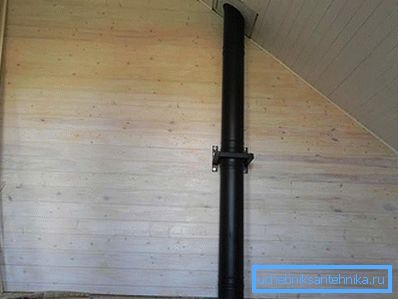

Sisäisen poistokanavan asennus

Sisäisen savupiipun asennus alkaa merkinnällä sen asennusreitistä, jonka aikana on esitetty savukanavan läpikulkupaikat katossa ja olemassa olevat katot. Sitten valmistetaan reikien läpi kanavan asettamiseksi, jonka mittojen on vastattava tuloputken mittoja.

Vasta tämän jälkeen on sallittua jatkaa koko siirtojärjestelmän asentamista, jonka järjestys voidaan esittää seuraavasti:

1. Ensinnäkin kattilan haaraputkeen on kytketty erityinen siirtymäadapteri, joka varmistaa ulostulon mittojen koordinoinnin savupiipun kanssa.
2. Tämän jälkeen voit siirtyä tarkastusluukun kokoonpanoon tee kanssa. Samanaikaisesti kanavat kiinnitetään kanavan seiniin koko pituudeltaan ja kiinnitetään teräskanavan runko savupiipun akseliin.
3. Sitten on mahdollista jatkaa putkirakenteen rakentamista haluttuihin mittoihin, ja jos kanavassa on mutkia, asennetaan siihen erityisiä sovittimia (kyynärpäät).
4. Päällekkäisissä siirtymissä on kiinnitettävä erityinen putki, joka eristää savupiipun suorasta kosketuksesta tukirakenteisiin.
5. Katossa olevaan savupiipun kattoon, metallikanavaan on kiinnitetty galvanoitu teräslevy, jossa on esivalmistettu katkaisu, ja kiinnitetään sitten katon pohjaan erityisillä kiinnikkeillä.

Huomaa, että kanavan yksittäisten linkkien liitokset on vahvistettava kiinnikkeillä, jotka asennuksen jälkeen kiristetään erikoispulttien tai hehkutetun johdon avulla. Lisäksi, kun asennetaan savupiippua, vaaditaan tiivisteosien, joissa sen seinät ovat kosketuksissa helposti syttyvien materiaalien kanssa, lämpöeristys (asbestin kangas sopii parhaiten tähän tarkoitukseen). Lämmöneristyksen luotettavuuden lisäämiseksi rakenteen erityisen tärkeissä paikoissa haaraputki on lisäksi päällystetty tulenkestävällä mastilla, minkä jälkeen aukon kehän ympärille asetetaan lämmitin.

Asennustöiden päätyttyä koko rakenne tarkistetaan tiiviyden varalta, jonka aikana tavanomaiset saippualiuokset kohdistetaan rakenteen saumiin ja kattilaan kytketään virta. Jos saippuakuplia muodostuu kontrolloiduissa paikoissa, tiivistys toistetaan.

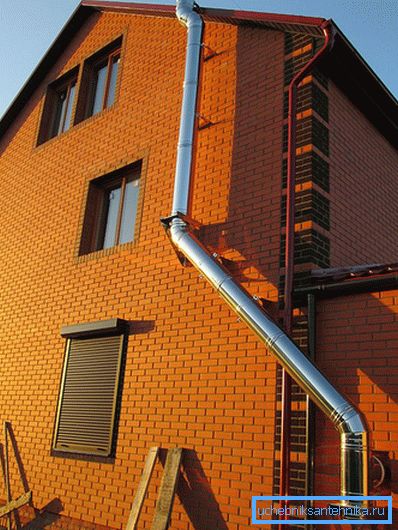

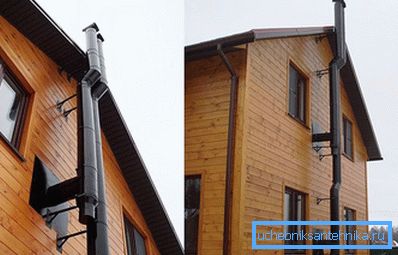

Ulkoinen savupiippu

Ennen ulkokanavan asettamista suoritetaan ensin savupiipun poistumispaikan merkintä asuinrakennuksesta, jonka jälkeen valmistetaan vastaava reikä. Sitten erityinen läpivientielementti on kytketty suoraan kattilan suuttimeen, jonka pää on otettu ulos. (Ohjeita poistoaineen läpiviennin huolellisen tiivistämisen tarpeesta seinän läpi). Tämän jälkeen on mahdollista kiinnittää tee, jossa on tulppa ulommassa päätelaitteessa, jonka vapaa poisto käytetään tarkistuksena.

Heti tämän jälkeen on mahdollista jatkaa kanavan rakentamista lisäämällä siihen uusia linkkejä. Muodostetut liitokset vahvistetaan samoilla kiinnikkeillä, kiristetään sitten ruuveilla tai johdolla. Sisäisen savupiipun tavoin ulkoinen rakenne asennetaan rakennuksen seiniin erityisten kiinnikkeiden avulla, jotka on asennettu 2 metrin välein.

Heti kun vaadittu savupiipun korkeus on rekrytoitu - putken päähän on asennettu erityinen kartion muotoinen kärki, jonka jälkeen koko rakennuksen eristys on mahdollista aloittaa, mikä estää sen jäädyttämisen talvikaudella. Savupiipun eristyksestä voidaan luopua vain, jos se suoritetaan erityisjärjestelmän mukaisesti, jolloin käytetään erityisiä eristyselementtejä, jotka muodostavat niin sanotun "sandwich-kanavan". Asennustyön päätyttyä rakenne on maalattava lämmönkestävällä pinnoitteella, joka suojaa sen pintaa korroosiolta.

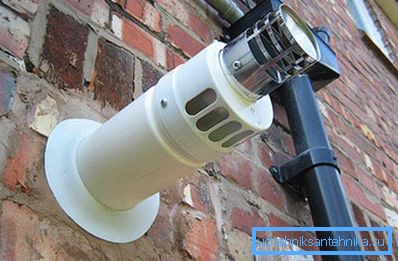

Yhteenvetona voidaan todeta, että kaikki edellä kuvatut asennustoiminnot ovat ominaisia ​​vain lattialämmityskattiloille (paitsi parapetille). Seinälaitteiden savupiippukanavat suoritetaan pääsääntöisesti kahden piirin järjestelmän mukaisesti.
