Joustava ruostumaton teräsputki: ominaisuudet, valmistus- ja

Useimmat meistä ajattelevat, miten LVI-järjestelmä asennetaan huoneistoon tai yksityiseen taloon, joten se ei vie paljon tilaa, ja samalla pysyy luotettavana. Tässä artikkelissa kerrotaan, mitkä ovat joustavat aaltopahviputket, mikä on niiden laajuus ja mitkä ovat niiden asennuksen ominaisuudet.

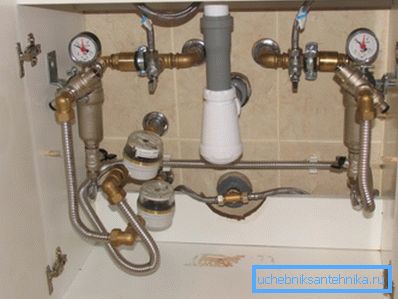

Ilmeisen käytön hyödyt

Käyttöominaisuudet

Kaikki jäykkiä putkia käyttäen rakennetut vesi- ja kaasuputkijärjestelmät ovat mahdollisesti epäluotettavia viestejä, jotka huonon laadun ja ammattimaisen asennuksen myötä voivat virrata yhteen nivelistä. Siksi jäykkien vesiputkien asentaminen on aina tarjonnut tarvetta ammatilliseen lähestymistapaan toteutuksessa, korkealaatuisten varusteiden ja työkalujen käytössä.

Tilanne muuttui dramaattisesti, kun ruostumaton joustava joustava aaltoputki ilmestyi markkinoille. Tällaisten tuotteiden myötä asennustöiden menetelmät ja lähestymistapa omien käsien asennukseen ovat muuttuneet.

Joustavien putkien tärkein etu verrattuna jäykkiin analogeihin on mahdollisuus rakentaa täydellinen järjestelmä, jossa on kaksi liitäntäpistettä, taivutusten lukumäärästä riippumatta. Samalla jäykkä vesijärjestelmä, jossa on kaksi liitäntäpistettä, on useimmissa tapauksissa suora putki.

Keskeiset edut

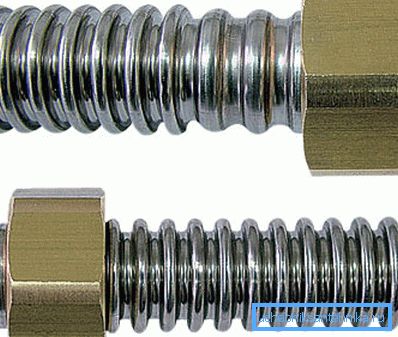

Kuvapäätyosissa

Aallotetun ruostumattomasta teräksestä valmistettujen putkien tärkeimpiä etuja ovat seuraavat ominaisuudet:

  • mahdollisuus muuttaa järjestelmän kokoonpanoa käytön aikana, mikä on mahdotonta jäykillä putkistoilla;
  • taivutettu ohutseinäinen ruostumaton teräsputki tehdään käsin ilman erityisiä taivutuslaitteita;
  • yksinkertaisuus ja helppo asennus käytettyjen kytkentäelementtien pienen määrän vuoksi;
  • kohtuullinen hinta lopputuloksesta käytettyjen varusteiden vähäisen määrän vuoksi;
  • kyky suorittaa asennustöitä kokematon putkimies;
  • mahdollisuus työskennellä ahtaissa olosuhteissa (esimerkiksi keittiön pesualtaissa);
  • esteettisesti miellyttävä ulkonäkö valmiista järjestelmästä.

Sovellusalue

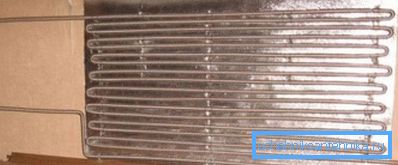

Kotitekoinen aaltoputkien jäähdytin

Ruostumaton joustava putki, jossa on aaltopinta, kehitettiin kahdennenkymmenennen haaran 80-luvulla ja siitä lähtien sitä on käytetty kotitalouksien vesi- ja kaasuputkijärjestelmien rakentamiseen.

Näiden tuotteiden ansiosta putkistoja oli mahdollista rakentaa niissä olosuhteissa, joissa jäykän metallin ja muoviputkien käyttö on vaikeaa tai mahdotonta. Lisäksi käytetään aallotettua liitosta tapauksissa, joissa kuljetetun väliaineen vuoto on mahdotonta.

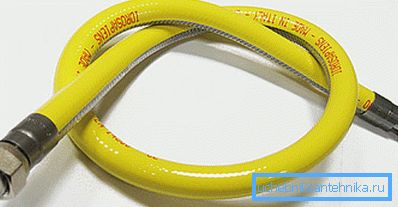

Joustava liitin turvallista kaasun syöttämistä varten

Esimerkiksi etäisyys jäykästä kaasuputkesta uuniin tai lämmityskattilaan on pieni, mutta sen kulkua varten on aina käytetty joustavia liittimiä. Näihin tarkoituksiin käytettiin niin kauan sitten hapen letkua, jolla ei ollut luotettavuutensa vuoksi riittävää kestävyyttä, ja tietyn ajan kuluttua peitettiin mikrokärryt, joiden läpi kaasu ilmestyi.

Ratkaisu turvalliseen yhteyteen oli ruostumattomasta teräksestä valmistettujen aaltoputkien käyttö.

Tärkeää: Laadukkaat aaltopahviliittimet on erityisesti sertifioitu, ja ne ovat sallittuja, kun asennetaan maakaasua käyttäviä lämmityslaitteita tai keittolevyjä.

Toinen sovellusalue, jossa käytetään joustavia ruostumattomasta teräksestä valmistettuja vesiputkia, on liikkuva asennus.

Esimerkiksi veden kuljetus sekoittimesta kastelukannuun suihkussa tai kylpyhuoneessa suoritetaan ruostumattomasta teräksestä valmistetulle aallotetulle letkulle. Tilastojen mukaan tällaisen putkiliitoksen tiiviys suihkupään säännöllisen liikkeen kanssa säilyy vähintään viiden vuoden ajan, mikä on hyvä.

Tuotannon erityispiirteet

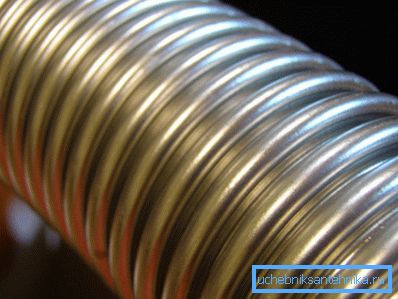

Laite soi

Aaltopahvin letkujen valmistusohjeessa säädetään ruostumattomasta, vähähiilisestä teräksestä valmistetusta AISI (SUS) 304: stä. Tämä seos sisältää nikkeliä 8% ja kromia 18% materiaalin kokonaismäärästä.

Tällainen komponenttien koostumus tarjoaa seoksen pitkän aikavälin kestävyyden syövyttäville prosesseille ja mekaaniselle kuormitukselle lisääntyneiden lujuusominaisuuksien vuoksi.

Tuotantoprosessi on seuraava:

  • ruostumaton teräslevy leikataan sopivan kokoisiksi nauhoiksi;
  • nauhan poikkileikkaus on puolipyöreä;
  • aallotus muodostetaan metalliliuskasta, jolla on tietty profiili;
  • nivelet keitetään automaattisella TIG-hitsauksella;
  • suoritetaan saumojen eheyden laser-tarkistus;
  • suoritetaan aallotusten lyhytaikainen lämpökäsittely (enintään +1150 ° C) sen lisäämiseksi;
  • päätyosat on kiinnitetty;
  • lopullinen testi suoritetaan testipenkille, jossa on paineessa oleva neste.

Riippuen muokkauksesta ja valmistajan tuotemerkistä keskirenkaiden ja niiden paksuuden välinen etäisyys voi vaihdella GOST 10705 ja 15763 -standardissa annettujen teknisten rajoitusten rajoissa.

Tärkeää: Tuotteet, jotka on tarkoitettu kaasun toimittamiseen metallin yli, on peitetty polymeerieristeellä, jolloin muodostuu täydellinen dielektrinen liitos. Jos hankit kaasun syöttöletkua valitessasi pienempiä mittaustuotteita ja suunniteltaessasi rakentaa lisäputken, liitosten liitos on eristettävä teipillä.

Valmiiden tuotteiden parametrit

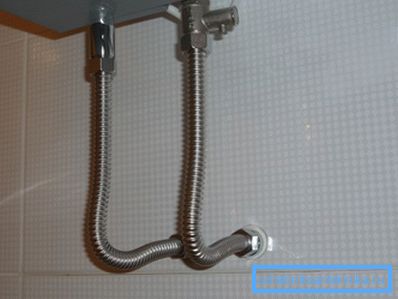

Joustava vesihuolto

Useimmat ruostumattomien aaltoputkien valmistajat toimittavat tuotteita markkinoille seuraavilla parametreilla:

  • seinämän paksuus 0,25 - 0,3 mm;
  • vähintään 30 mm: n taivutussäde;
  • käyttöpaine enintään 65 bar;
  • lyhytaikainen maksimipaine enintään 200 bar;
  • suurin käyttölämpötila +100? С.

Asennustöiden ominaisuudet

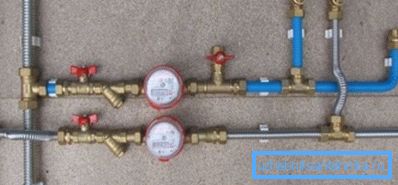

Esimerkki asennustyöstä

Asennusohjeet, joissa käytetään erityisiä aaltoputkia, eivät tarkoita erikoislaitteiden, kuten puristintangojen tai hitsauskoneen käyttöä.

Jotta tällainen yhteys voitaisiin tehdä omiin käsiisi, tarvitset sopivan kokoisen avainavaimen. Jos näppäimiä ei ole haluttuun kokoon, voit käyttää apinaavainta.

Putken päät on varustettu erikoisilla messinkiliittimillä, useimmiten sisäkierteellä varustetulla korkki-mutterilla (naaras). Asennuksen sisäpuolella on kierre ja kumirengas. Tämän seurauksena hinaus- tai fum-teipin käyttö ei ole pakollista.

Asennus koostuu korkin mutterin kiinnittämisestä jäykän putken päähän ulkoisella kierteellä. Asennus kiristetään kokonaan, mutta ilman liiallista voimaa, joka voi johtaa tiivistysrenkaan vaurioitumiseen. Kun yksi liitos on kiinteä, putki deformoituu manuaalisesti halutun kokoonpanon saavuttamiseksi, minkä jälkeen toinen kiinnitys ruuvataan. (Katso myös artikkeli Pipe Crimp: Ominaisuudet.)

Tärkeää: Veden tai kaasun joustava aallotettu ruostumaton teräsputki toteutetaan kiinteissä pituisissa segmenteissä. Siksi on aina parempi valita segmentti, jolla on pieni ylijäämä, kuin rakentaa lyhyt putki, jossa on lisäkappale asennuksen aikana.

johtopäätös

Niinpä tarkistimme aallotettujen ruostumattomien teräsputkien perusominaisuudet. On aika päättää halutun koon valinnasta ja ostaa tuote, jota tarvitset tietyn asennuksen suorittamiseksi.

On kysymyksiä, jotka tarvitsevat selvennystä? Katsele tässä tapauksessa videota tässä artikkelissa.
