Jakelukanava kodin lämmitykseen

18-01-2018
Putket

Yksityisen talon itsenäinen itsenäinen lämmitys on hyödyllinen asia, mutta vain, jos se on hyvin säännelty. Joskus sattuu, että he ottivat laadukkaan kattilan, ja johdot juotettiin oikein, eikä talossa ollut riittävästi lämpöä.

Usein tämän ärsyttävän väärinkäsityksen syy on jakelukanavan puuttuminen, jota voidaan ostaa tai tehdä käsin, mutta lämmitystä ei ole järkevästi mahdollista jakaa keskikokoisissa ja suurissa mökeissä.

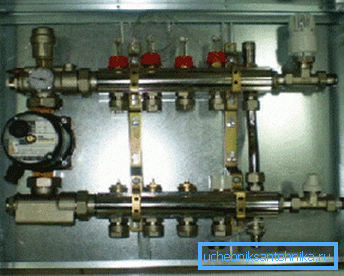

Kuva paikallisesta jakelijasta, jossa on kiertopumppu.

Miksi asentaa kerääjä

Peruskoulutus on helppo vertailla yksinkertaisia ​​asioita. Kattilasta ulos tulevan suuttimen halkaisija on usein paljon pienempi kuin kullekin pisteelle ulottuvien putkien halkaisijoiden summa. Jotkut yrittävät korvata tämän asentamalla tehokkaan kiertovesipumpun, mutta kaikilla järjestelmillä on enimmäismäärä, ja jos ohitat sen, järjestelmä epäonnistuu tai polttoaineen kulutus kasvaa dramaattisesti.

Selkeämmäksi katsotaan esimerkki. Suurin osa seinään asennetuista kotitalouksien kaasulämmityskattiloista on?

Oletetaan, että se syöttää 3 pistettä:

  1. seinän jäähdyttimen järjestelmä;
  2. epäsuoran lämmityskattilan;
  3. lämpöeristetyn lattian ääriviiva.

Jokaisen pisteen syöttöputken poikkileikkaus on 1 tuuma. On selvää, että putki on? ei pysty täysin tarjoamaan 3 tuuman putkia, ei yksinkertaisesti ole tarpeeksi jäähdytysnestettä.

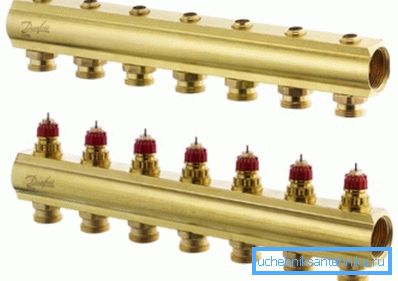

Tehdas messinki keräilijä.

On tapauksia, joissa jäähdyttimen johdot toimivat normaalisti, mutta vain siihen asti, kun lämmin lattia on kytketty päälle. Tämän jälkeen patterit ovat hieman lämpimiä ja lattia ei kuumene. Tehokkaampi boileri ei ole vaihtoehto, useimmissa tapauksissa riittää lämmitysjärjestelmän jakeluyksikön asentaminen.

Laite ja toimintaperiaate

Olet ehkä jo huomannut, että jakelijoiden hinta voi vaihdella varsin voimakkaasti. Se riippuu monista tekijöistä, mutta laitteen periaate ja yleinen laite ovat samat kaikissa malleissa.

Miten lämmitys kerääjä

Jakelija on itse asiassa välitankki, jossa jäähdytysneste kerätään ennen kuin se vapautuu järjestelmään. Jos selität sormilla, kuvittele tynnyri, johon on tehty useita reikiä, ja jokaiseen reikään on asennettu hanka. Nyt voit säätää nesteen virtausta hanasta.

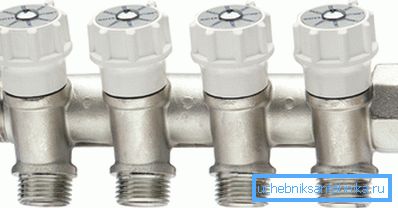

Paineen säätöventtiilit.

Sanoimme tietysti liioitelluista, todellisuudessa jakelu-kampayksikkö on paljon monimutkaisempi. Jotta järjestelmä toimisi selvästi, yksi äidin säiliö, jossa on upotetut sisääntulot, ei riitä.

Tässä on myös asennettu säätöventtiilit, ilmavirtauksen sulkuventtiilit, jäähdytysnesteiden lämpömittarit ja painemittarit. Vakavissa järjestelmissä yleisen kiertopumpun lisäksi jokaiselle haaralle voidaan asentaa erillinen pumppu.

Lisäksi täysimittainen keräilijä koostuu vähintään kahdesta säiliöstä. Yksi kampaa vastaa jäähdytysnesteen virtauksesta, toisella on tarkoitus palauttaa paluu. Tämän seurauksena on mahdollista säätää jäähdytysnesteen virtausnopeutta kullekin haaralle, ja tarvittaessa haara voidaan sammuttaa kokonaan.

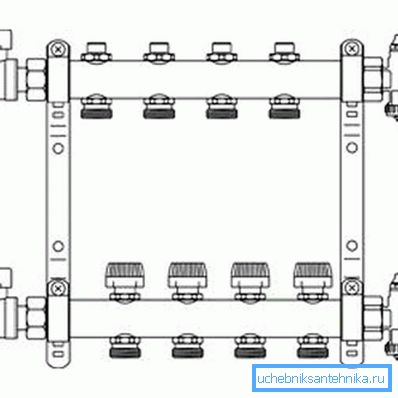

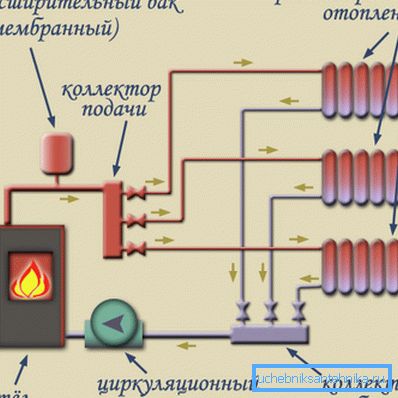

Venttiilien asennusjärjestelmä.

Kahden tyyppiset venttiilit

Nykyaikaiset jakelijat jakautuvat perinteisesti kahteen päätyyppiin, jotka eroavat pääasiassa tarkoituksesta ja myös koosta.

Ensimmäinen laiteluokka on suunniteltu tehokkaiden lämmitysjärjestelmien asentamiseen melko suurissa rakennuksissa. Tällainen lämmitysjärjestelmän jakoputki asennetaan kattilahuoneeseen ja siinä on 2 tilavuutta, joiden poikkileikkaus voi alkaa 100 mm: stä ja enemmän.

Laitteet kattilahuoneessa.

Lisäsyöttöpumppu asennetaan lämmitysjärjestelmään jokaiseen syöttökammion suuttimeen, lukuun ottamatta sulkuventtiiliä. Paluuputki on pääsääntöisesti valmis vain venttiileillä. Tällaisten järjestelmien erottuva piirre on ns. Hydraulisten nuolien läsnäolo.

Hydroarrow mahdollistaa sujuvamman, ilman äkillisiä putoamisia jakaa jäähdytysnestettä eri lämmityspiirien välillä. Se on yksinkertainen, se on suuri läpimittainen putki, jossa on useita johtoja. Asennuskäsikirja ei myöskään aiheuta vaikeuksia, vaan syöttö- ja palautuskammioiden väliin on järjestetty oikosulku.

Toinen tyyppi on paikallinen järjestelmä, joka on suunniteltu pienen tilan, yhden huoneen tai lohkon lämmittämiseen. Periaatteessa laitteiston piiri ei ole erilainen. Ensimmäisessä tapauksessa on asennettu 2 kamaria, syöttö ja taaksepäin.

Mutta jos kattilahuoneen jakelijat on suunniteltu korvaamaan kylmä neste kokonaan kuumalla, paikalliset laitteet sekoittuvat vain lämpimään ja viileään veteen ja käyttävät sitä järjestelmään.

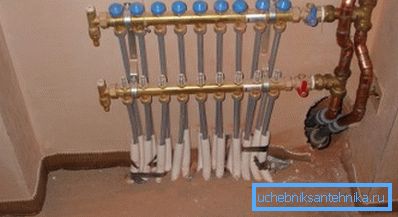

Lattialämmityksen paikallinen jakelija.

Hydraulisten nuolien toiminta tapahtuu usein ylimääräisellä kiertopumpulla. Joka lämpötilaerojen vuoksi, käytön aikana, lämmittää lämpimän veden ja sekoittamalla sen viileään veteen, käynnistää sen järjestelmään. Ensi silmäyksellä koko rakenne saattaa tuntua tarpeettoman monimutkaiselta, mutta juuri tämä muotoilu mahdollistaa lämmön optimaalisen jakautumisen taloon.

Tärkeää: Yllä oleva muotoilu on suunniteltu suurille järjestelmille. Pienessä mökissä nämä vaikeudet ovat tarpeettomia, on vain yksi paikallinen järjestelmä 3-5 konttorille.

Hydroarmilla painemittarilla.

Itsekokoonpanovinkit

Jakelukanava lämmittää omia käsiään kokoonpanoon on helppoa. Kuten olet jo ymmärtänyt, itse muotoilu on melko yksinkertainen ja suoraviivainen.

Koko kysymys on, kuinka monta lisätoimintoa haluat rakentaa järjestelmään.

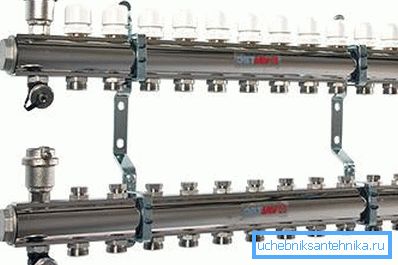

Teräskampaat.
  • Jos puhumme jakelijasta, joka on suunniteltu asennettavaksi kattilahuoneeseen, nämä rakenteet on suunniteltava vakaan, riittävän korkean lämpötilan ja paineen saavuttamiseksi.. Tällaiset testit kestävät vain metallin. Siksi tällaisten järjestelmien suunnitteluun tarvitaan sähköhitsausta ja kykyä valmistaa luonnollisesti.
  • Itse äitiputken konfiguraatio, johon järjestelmään tulevat lähdöt, ei ole merkityksellinen. Mutta kokemuksesta voimme suositella neliön tai suorakulmaisen putken käyttöä. Kierrosta voidaan myös käyttää, mutta niitä on vaikeampi merkitä ja kokata.
  • Paikallisella järjestelmällä ei ole niin tiukkoja vaatimuksia, joten se voidaan koota edullisemmista materiaaleista.. Tällä hetkellä polypropeeniputket ja -liittimet soveltuvat parhaiten itsekokoonpanoon käsityöolosuhteissa. Voit vuokrata juotin, ostaa sakset ja asennusohjeet ovat kaikkien saatavilla.

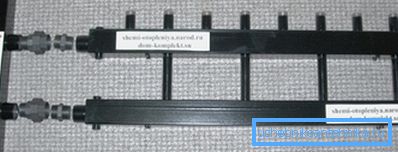

Yksikkö on valmistettu neliöputkista.
  • Sen pitäisi alkaa hydraulisten nuolien valmistuksessa. Kuten edellä mainittiin, tähän sopii tavanomainen putki, jonka halkaisija on yli 3 työputken halkaisijaa, joka on kytketty molemmille puolille. Hydrauliseen neulaan tehdään 5 pistettä, ensimmäinen on ilmavirtauksen yläpuolella, kaksi seuraavaa on tarkoitettu kattilan liittämiseen. Jäljellä oleva pari palvelee kampien yhdistämistä.
  • Jakelu- ja paluukammat on tehty täysin samanlaisiksi.. Ainoa ero voi olla suuttimien sijainnissa. Jos molemmissa kammioissa putket nousevat ylös tai alas, on parempi järjestää ne ruudukon kuvioon. Yksinkertaisesti sanottuna ylemmän kammion tapit on siirrettävä puolet alemmasta rakenteesta. Putkien liittäminen on siis helpompaa.

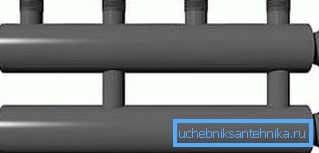

Jakelija pyöreistä putkista.

Vinkki: jos sinulla on hyvä työkaluvalikoima, suuri halu ja kultaiset kädet, lämmitysjakelulaitteen juottaminen omin käsin ei ole vaikeaa. Mutta on usein paljon kannattavampaa ja nopeampaa ostaa kaikki mallin yksityiskohdat erikseen ja koota ne paikan päällä, se on paljon halvempaa kuin kokoamisen ottaminen kokoonpanoksi.

Asennuskammiot.

Videosta löydät tarkempia tietoja lämmityskollektorien aiheesta.

johtopäätös

Ennen kuin ostat tai suunnittelet yksikköä omin käsin, sinun on laskettava järjestelmän ominaisuudet omalle huoneellesi. Varastolla tehty keräilijä ei aiheuta vahinkoa, mutta jos teet virheen alemmassa suunnassa, kaikki työ tehdään turhaan. Siksi, jos olet itse kaukana lämpötekniikasta, on parempi tilata laskenta ammattilaiselle, tällaisten palvelujen hinta ei ole suuri, mutta virhe voi maksaa enemmän.

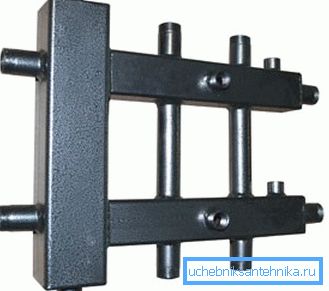

Jakotukki, jossa on sisäänrakennettu hydraulinen neula.
