Ilmanvaihtoputket: miten valitaan ilmakanavien järjestely

Ilmanvaihto on yksi pakollisista suunnitteluverkostoista, jotka on suunniteltu ja asennettu huoneistoon tai yksityiseen taloon. Järjestelyyn käytetään useimmissa tapauksissa sinkitystä teräksestä tai muovista valmistettuja ilmanvaihtoputkia. Tarkastellaan tarkemmin kunkin materiaalin teknisiä ominaisuuksia ja etuja ja haittoja.

Ilmanvaihtojärjestelmien suunnitteluominaisuudet

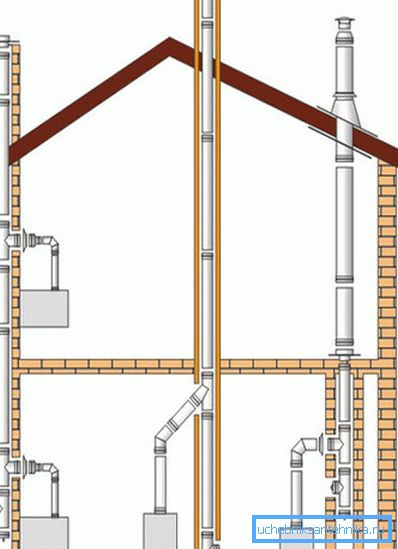

Rakennusprojektin valmistusvaiheessa annetaan kanavia tuoreen ilman pääsemiseksi huoneeseen ja sen ilmanvaihtoon. Näin voit tasoittaa viestintää seinässä eikä pilata sisätilaa.

Optimaalinen muotoilu - galvanoitu tuuletusputki, joka sijaitsee savupiipun vieressä. Tämä auttaa parantamaan ilman työntövoimaa. Kanavaa ei kuitenkaan voida sijoittaa liian lähelle savupiippua, jotta vältettäisiin kuumentuminen poistuvasta savusta.

Kullekin huoneelle on suositeltavaa tehdä erillinen kanava (tätä varten voidaan käyttää tuuletettua aaltopahvia), joka sitten lähetetään yhteiseen kanavaan.

Vihje! Jos huoneet, jotka edellyttävät pakollista ilmanvaihtoa (keittiö, kylpyhuone, kattilahuone) sijaitsevat talon eri päissä, voit varustaa useita poistokanavia. Tämä helpottaa asennusta ja vähentää kassakustannuksia.

Rakennustyöohjeet kieltävät ilmanvaihtokanavat muilla putkistoilla (viemäri, vesihuolto, kaasuputki). Älä myöskään saa käyttää näitä teknisiä verkostoja esiasennetuissa ilmakanavissa.

Tuuletuskanavia on kaksi:

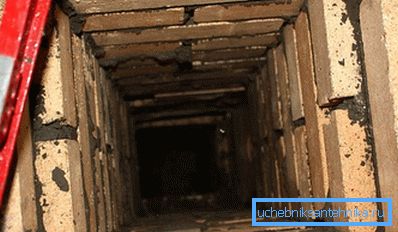

• sisäänrakennettu, jotka on sijoitettu tiilistä;
• ulkoinen (piilotettu tai avoin), jonka valmistukseen käytetään PVC-tuuletusputkea tai sinkitystä.

Toinen vaihtoehto on vähemmän työvoimavaltainen ja yleistyy. Lisäksi ilmanvaihtoputkien alhainen hinta voi vähentää merkittävästi rakennuskustannuksia, ja helppo asennus mahdollistaa kaiken itse tekemisen ilman kalliiden ammattilaisten osallistumista.

Kuten jo mainittiin, ilmakanavien järjestelyssä käytetään pyöreitä ja suorakulmaisia ​​poikkileikkauksia, jotka on valmistettu seuraavista materiaaleista:

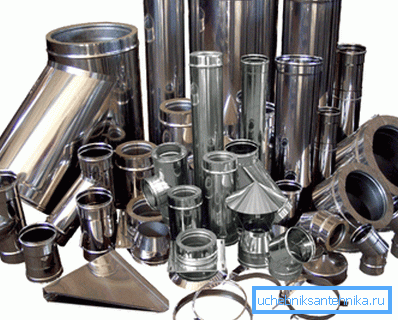

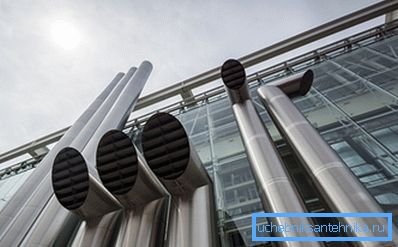

1. Sinkitty metallilevy. Useimmiten tällaiset järjestelmät sijoitetaan julkisiin rakennuksiin, toimistoihin, tuotantolaitoksiin ja muihin tiloihin, joissa on suuri räjähdysvaara (aallotettu ilmanvaihtoputki on yleisin vaihtoehto suurten kauppakeskusten ilmanvaihdolle).

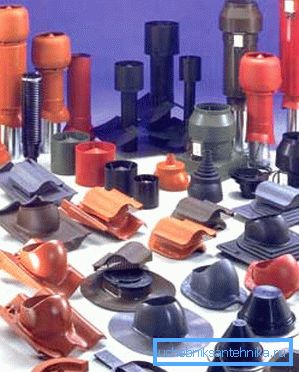

1. Muoviosat. Yksityisessä talossa oleva tuuletusputki on usein valmistettu polyvinyylikloridista tai muusta vastaavasta polymeeristä. Tämä helpottaa asennusta ja vähentää arvioituja rakennuskustannuksia heikentämättä ilmanvaihtojärjestelmän teknisiä ominaisuuksia.

Tuuletusputkien valinta

Yleiset vaatimukset

Valittavasta materiaalista riippumatta asuin- tai liiketilojen ilmanvaihtojärjestelmien on täytettävä seuraavat vaatimukset:

• oltava täysin suljettu;
• luo edellytykset tarvittavan ilmamäärän sujuvalle kuljettamiselle ennustetulla nopeudella;
• noudattaa terveyttä ja hygieniaa koskevia normeja, jotka koskevat melutasoa;
• olla paloturvallinen, vastustaa palamista ja edistää avotulen vaimentumista;
• kaikkein orgaanisimmillaan tilojen suunnitteluun (varsinkin kun se on avoin).

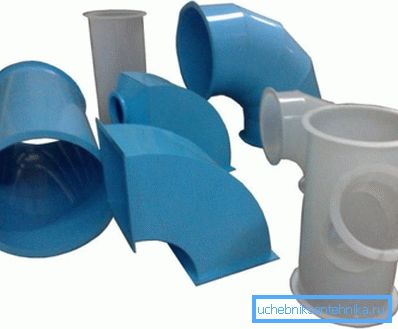

Yksittäisten elementtien liittämiseksi putkien liittämiseen on järjestetty erikoisvarusteita. Ilmanvaihtoputken halkaisija ja laippaelementtien mittojen on oltava samat, muuten tiukka liitos ei ole mahdollista.

Nykyaikainen teollisuus tuottaa kuitenkin valtavan määrän eri osia halutun kokoisen ilmanvaihdon suunnitteluun, joten valintaan ja ostamiseen ei ole ongelmia.

Kiinnitä huomiota! PVC-ilmanvaihtokomponentit eivät ole alttiita korroosiolle. Koska he eivät tarvitse eristää rajapinnan ja ullakkokerroksen kulkua. Tämän parametrin mukaan ne ovat edullisempia kuin sinkitty, jonka ulkoseiniin voi muodostua lauhdevettä. Tällaiset tuotteet on suojattava lasivillalla.

Sinkitty ilmanvaihtokanava on välttämätön huoneiden ilmanvaihdolle, jossa on tulipalo. Ne eivät sulaa edes avotulen vaikutuksen alaisena. Mutta yksityisessä talossa niiden käyttö on vähemmän perusteltua, varsinkin kun ne voivat aiheuttaa voimakkaan epämiellyttävän melun turbulenttien ilmavirtojen sattuessa.

Yhteisen kanavan asennus savupiipun lähellä on kuitenkin mahdollista vain sinkittyjen osien avulla.

Vihje! Jos kanavien asennukseen käytetään ilmanvaihtokanavia, ei ole tarpeen tehdä monta kierrosta, muuten melua ei voida välttää.

Jäykät tai joustavat osat

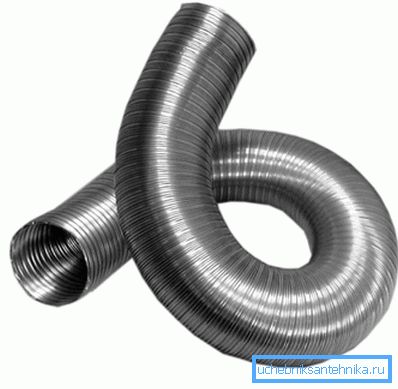

Myynnissä on jäykkiä ja joustavia malleja. Jäykkä - on pyöreä ja neliöosa - käytetään useimpien ilmanvaihtojärjestelmien asentamiseen. Joustavat ovat välttämättömiä pienen kanavan osuuden järjestämiseksi, jos joudut tekemään useita vaikeita kierroksia kerralla.

Muovista ja metallista valmistettujen joustavien putkien ominaisuudet on esitetty taulukossa.

Asennusominaisuudet

Asennuksen osalta absoluuttinen johtaja voidaan pitää muoviosina.

Pysykäämme vain tärkeimmistä eduista:

1. Pieni paino. Polymeeriputkia on helppo kuljettaa ja asentaa ilman erikoislaitteita.
2. Rakenteen ripustamiseen ei tarvitse asentaa suurta määrää kiinnikkeitä. Kanavien helppous on suljettu pois, koska se on helppoa.

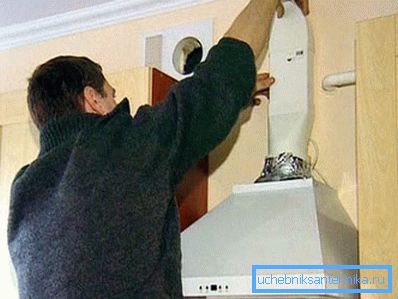

3. Tuuletukseen tarkoitettu muovi on helppo leikata halutun pituisiksi paloiksi ja asentaa liittimillä ja sovittimilla. Sinkittyjen ilmanvaihtoputkien asennusprosessi on enemmän aikaa vievää ja aikaa vievää.

Edellä mainittujen etujen lisäksi muoviputkilla ilmanvaihtoa varten on antiseptinen vaikutus. Bakteerit eivät kasva sileällä sisäpinnallaan, eikä ilmanvaihdon läpi kulkeva pöly ja roskat jää kiinni.

Siksi muovista valmistettu ilmanvaihtojärjestelmä ei vaadi tällaista säännöllistä huoltoa kuin ilmakanavat sinkitystä. Nämä tekijät johtivat siihen, että valtaosa ilmanvaihtoverkostoista valmistetaan parhaillaan polymeeriosista.

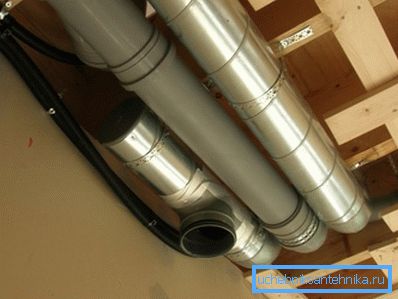

Viemäriputkien käyttö

Ilmakanavien asennukseen käytetään sinkitystä ilmanvaihtoputkea 100 mm ja 110 mm. Samoilla halkaisijoilla on polymeeriosia. Jäteveden käsittelyputket (esim. Viemäri, joka yhdistää viemäriputken putkeen) ovat kooltaan 120 mm.

Kysymys herää, onko mahdollista käyttää viemäriputkia ja aallotuksia ilmanvaihtokanavien järjestämiseen, koska niiden hinta on paljon alhaisempi?

Täällä sinun tulee noudattaa näitä sääntöjä:

1. Ulostulon tulee olla leveämpi kuin tulokanava. Siksi ei ole suositeltavaa kiinnittää 120 mm: n aallotusta 110 mm: n tuuletukseen.
2. Monet uskovat, että tämä siirtyminen ei vaikuta ilmanvaihdon toimivuuteen. Ne tiivistävät liiman teipillä, tiivisteellä ja muilla vastaavilla materiaaleilla. Tällaisen askeleen läpi kulkeva ilmavirta luo kuitenkin turbulenssin, joka vähentää merkittävästi järjestelmän tehokkuutta.
3. Tarvittaessa siirtymän varustamiseksi sinun tulee käyttää sovittimia, joilla on sujuva kapeneminen, mikä takaa ilmavirran sujuvan kulun.

johtopäätös

Valitsemalla muovia tai sinkittyinä ilmanvaihtokanavien järjestämiseen, meidän ei pidä unohtaa, miten tuuletusputket liitetään. Loppujen lopuksi sekä teknisen verkon toiminnan tehokkuus että kestävyys riippuvat telakan laadusta. Lisätietoja tästä artikkelista löydät videosta.
