Hitsausputki 108 - välttämätön rakennusmateriaali

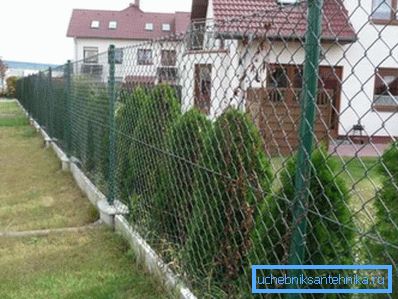

Muoviputkien ulkonäöstä huolimatta teräsputki ei menetä. Metalli-, lämmitys- ja viemärijärjestelmät ovat edelleen melko suosittuja, ja putkiterästä voidaan käyttää myös kehyksen tukielementteinä. Esimerkiksi putki 108 4: llä voidaan hyvin käyttää telineenä kevyen rakenteen kehykselle.

Yleistä sähköstä hitsatusta putkistosta

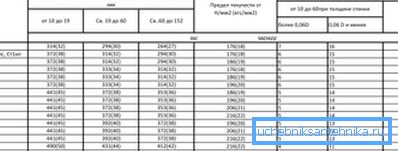

Teräsputkea on käytetty yli vuosikymmenen ajan paitsi putkiston tai lämmityksen, mutta myös rakennusmateriaalina. Hitsattujen putkien käyttöalue on paljon laajempi kuin ensi silmäyksellä. Teräksen koostumus on tarkoituksesta riippuen erilainen, ja valssausvaatimukset ovat erilaiset.

Sähköisten hitsattujen putkien luokitus

Tarkoituksesta riippuen on mahdollista erottaa seuraavat valssatut putkituotteet:

• Luokka 1 - käytetään jokapäiväisessä elämässä. Tähän ryhmään kuuluu putkilinja, jota käytetään esimerkiksi lämmitysjärjestelmän asentamiseen. Jopa ei-erikoislääkäri selviää asennuksesta, vain yksityiskohtaisia ​​ohjeita työstä tarvitaan;

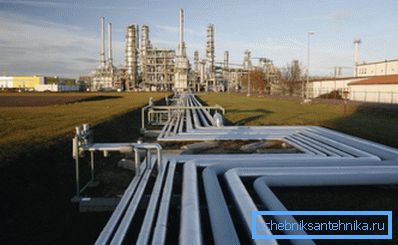

• Grade 2 - lisääntynyt vastus paineelle ja lämpötilalle. Tämäntyyppistä vuokrausta käytetään öljyn pumppaamiseen sekä veden pääkanavaan;

• Grade 3 - teräksen koostumus valitaan lämpötilan ja paineen usein tapahtuvien muutosten perusteella. Soveltamisala - elintarviketeollisuus, kemianteollisuus jne.
• Luokka 4 - putkilinja, johon kohdistuu kovaa mekaanista rasitusta, esimerkiksi porattaessa kaivoa. Teräksellä tulisi olla suurempi kulutuskestävyys;
• 5 luokka - tätä vuokrausta käytetään pääosin kehysten laakerielementteinä. Näin ollen tärkein vaatimus on korkea lujuus ja alhainen hinta;
• Grade 6 - valmistetaan konepajateollisuuden tarpeisiin. Tärkein ominaisuus on lisääntynyt vastus korkeapaineelle, kulutuskestävyys.

Sääntelykehys

Voit valita useita standardeja, geometriset mitat, paino ja toleranssit löytyvät GOST 10704-91: stä, se sisältää myös perustiedot ulottuvuudesta. Esimerkiksi GOST 10704 91: n mukaista putkea 108x4 ei voida tuottaa alle 4 metrin pituudella.

Yleensä ulottuvuus riippuu halkaisijasta:

• yli 426 mm - koko määräytyy yleensä asiakkaan kanssa tehdyn sopimuksen mukaisesti;
• yli 152 mm - vähimmäispituus on 5 m;
• 70 - 152 mm - 4 m;
• 30 - 70 mm - 3 m;
• alle 30 mm - 2 m.

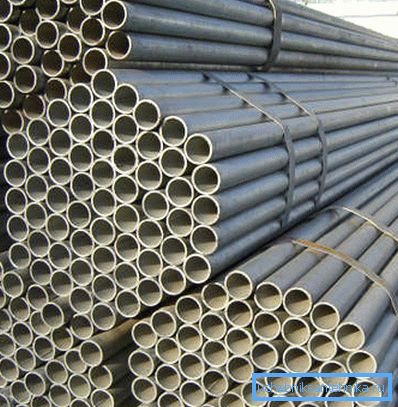

Koon koko on melko suuri: halkaisija vaihtelee välillä 10 - 1420 mm ja metallin paksuus voi olla 1 - 32 mm. Niinpä putkilinjan paino on hyvin erilainen. Esimerkiksi standardin mukainen putken 108x4 paino on noin 10,26 kg ja metallin paksuuden noustessa 5,0 mm: iin, tämä luku nousee arvoon 12,70 kg.

Kiinnitä huomiota! Merkinnässä on aina ilmoitettu ulkohalkaisija. Sisäisen halkaisijan selvittämiseksi on tarpeen vähentää tästä määrästä kaksi kertaa seinien paksuus.

Lisäksi asiakirjassa on otettava huomioon useita teknisiä edellytyksiä. Nämä tiedot ovat tärkeitä putkilinjan laadunvalvontavaiheessa.

Voit valita seuraavat asiakirjat:

• GOST 10705-80 - tiedot koskevat putkistoja, joiden halkaisija on 10–530 mm (vähärasvainen ja hiiliteräs). Asiakirja sisältää luettelon hyväksymistä, testausta, epäpuhtauksien suurinta sallittua pitoisuutta jne.;
• GOST 10706-76 - koostumus on suunnilleen sama, mutta tässä asiakirjassa esitetyt vaatimukset koskevat putkistoja, joiden halkaisija on 426 - 1620 mm;

• GOST 10707-80 - esittää vaatimuksia kylmämuovatuille hitsatuille putkille, joiden halkaisija on 5-110 mm (hiiliteräs);

Saumaton kuumavalssattujen putkien osalta tärkeimmät tiedot ovat GOST 8731-74. Sauman puuttuminen tekee putkesta entistä luotettavamman, vaikka paksu seinä myös lisää putken massaa, esimerkiksi 108x6-putken paino on jo 15,09 kg / bar. m.

Tuotannon päävaiheet

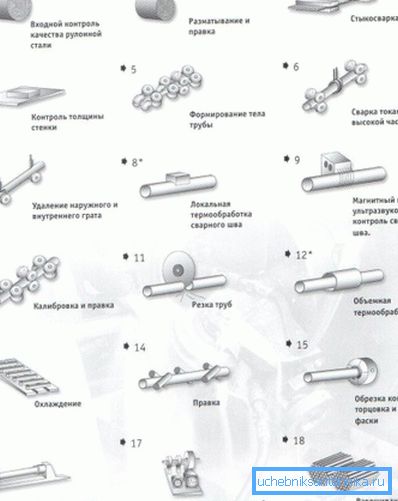

Koko tuotantoprosessi voidaan jakaa useisiin vaiheisiin:

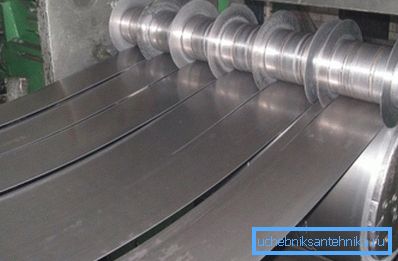

• raaka-aineena on jatkuvan leveyden omaava metallinauha. Se on valettu ja hitsattu niin, että saadaan jatkuvaa teräsnauhaa, jonka leveys on vakio. Varmista, että ohjaat teräksen paksuutta, riippuu putken 108x4 painosta ja muusta koosta;

• seuraavassa vaiheessa nauha kulkee telojen läpi, jotka antavat nauhalle tulevan putken muodon (toistaiseksi hitsausta ei suoriteta);
• hitsaus suoritetaan;
• ritilä poistetaan;

Kiinnitä huomiota! Pisara on poistettava paitsi ulkopuolelta myös sisäpuolelta. Jos putkilinja toimii paine-tilassa, vapautumaton lohko häiritsee nesteen virtausta.

• sen jälkeen sauman voimakkuutta seurataan, putkilinja leikataan, päät poistetaan purista. Tarvittaessa tehdään pintakäsittely;
• valmis putki varastoidaan.

Ohjauksessa on myös otettava huomioon hitsausmenetelmä. Niinpä, jos käytettiin korkean lujuuden saumaa (GOST 10706), massa olisi nostettava 1%.

Eli jos putken 108x5 paino oli 12,70 kg / bar. m, sitten kun käytetään vahvistettua voimaa, se on 12,827 kg / pog. m. Suurilla volyymeilla on merkitystä.

Esimerkkejä sähköisten putkistojen käytöstä

Yksittäisessä rakenteessa sitä käytetään yleensä lämmitysjärjestelmien asennukseen, putkistoihin. Kaikki työ tehdään yleensä käsin. Pieniä kokoja voidaan käyttää kevyiden rakenteiden, kuten gazebojen, putkien kehyksenä.

Suurten kokojen osalta sinun on otettava huomioon hinta. Niinpä 108x4 putken hinta on melko korkea (noin 30 000 - 33 000 ruplaa / tonni), joten ei ole järkevää käyttää sitä esimerkiksi viemäriin.

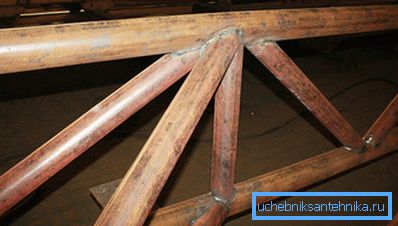

Teollisessa rakentamisessa sähköisesti hitsatun putken edut ilmenevät täysin. Suuria kokoja voidaan käyttää sekä telineinä että suurten läpivientien peittämiseksi. Jälkimmäisessä tapauksessa sinun täytyy turvautua tilojen luomiseen.

Putkilinjan oma paino ei salli yhden putken etäisyyden estämistä. Esimerkiksi putken 108x3 5 paino on 9,02 kg / bar. m., 15,0 m: n etäisyydellä vain oma paino on 135,3 kg.

Yhteenvetona

Sähkökäyttöiset ja saumattomat putket ovat suosittuja paitsi yksilöllisesti, myös teollisessa rakentamisessa. Pieniä kokoja käytetään usein jokapäiväisessä elämässä, mutta suurempi halkaisija sopii myös vakavampaan rakentamiseen.

Tämän artikkelin video kuvaa yksityiskohtaisesti sähköisesti hitsattujen pitkittäisputkien valmistusprosessia.
