Gost 8732 78: n mukainen saumaton teräsputki:

Teräspaksuutta saumattomaa saumattomaa putkea käytetään useimmiten sellaisten viestintöjen valmistukseen, joilla on lisääntyneitä käyttökuormituksia. Tästä syystä tällaisten tuotteiden tuotantoa säännellään suurella määrällä standardeja, ja valmiiden osien laatu valvotaan tiukasti.

Seuraavassa tarkastellaan saumattomien putkien valmistusprosessia koskevia tärkeimpiä lainsäädäntöehdotuksia sekä analysoidaan niiden toiminnallisia ominaisuuksia.

Sääntelykehys

Perusstandardit

Saumaton putkimaisen tuotteen laadun varmistamiseksi kaikki työt tehdään useiden säädösten mukaisesti. Alla olevassa taulukossa esitellään ne, joiden toteutus on tällä hetkellä tärkein:

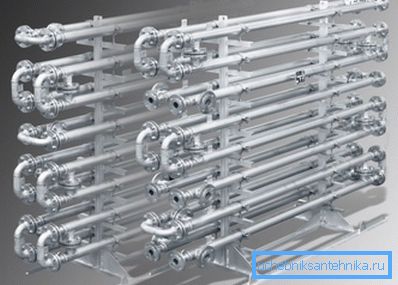

Lisäksi eräät suositukset säätelevät osien tuotantoa seuraaville:

• Polttoaineletkut ja öljyputket.
• Petrokemian ja öljyteollisuus.
• Kaasuputket ja öljynjalostamot.
• Teollisuuden viestintä.
• Kotitalous- ja teollisuuskaasuputket.
• LVI-järjestelmät.
• Laivanrakennus jne.

Jokaisella edellä mainituilla toimialoilla on hyvin määritelty valikoima saumattomia teräsputkia. Nämä tiedot ovat kuitenkin merkityksellisiä vain niille, jotka ovat ammattimaisesti mukana teollisuuskompleksien suunnittelussa ja järjestämisessä. Meidän on tutkittava tuotannon vivahteita ja putkilinjojen tärkeimpiä vaatimuksia GOSTin mukaan.

Tuotteiden lajikkeet

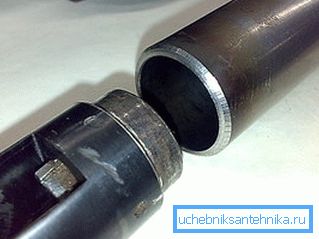

Tuotteiden mitoista riippuen kylmävalssatut saumattomat putket jaetaan seuraaviin tyyppeihin:

• Erityisen paksut seinät - ulkohalkaisijan ja seinämän paksuuden suhde on 6 tai vähemmän.
• Paksu seinämä - tämä suhde on 6 - 12,5.
• Ohutseinäiset - 12,5 - 40.

Lisäksi säädetään tuotteiden jaosta luokkiin riippuen mekaanisista ominaisuuksista ja toiminnan ominaisuuksista:

Tuotantotekniikka

Kuuma tapa

Ohjeita tällaisten tuotteiden valmistukseen liittyy monimutkaisten laitteiden käyttöön, koska kotona saumaton putki ei tietenkään toimi. Kaikilla päälliköillä on kuitenkin oltava ainakin pinnallinen käsitys materiaalista, joita hän työskentelee, joten suosittelemme, että tutkitte alla kuvattuja vuokaavioita.

Aloitetaan kuvaus "kuumalla" teknologialla:

• Tuotteen tyhjänä käytetään lieriömäistä, neliön tai monipuolista metallia.. Sen materiaali voi olla erilainen, mutta useimmiten käytetään vastaavan luokan ruostumatonta terästä.
• Ensisijaisen ontelon muodostumisen helpottamiseksi työkappale kuumennetaan uunissa. (lämpötilan on oltava korkeampi kuin lämpötila, jolla valittu teräs uudelleenkiteytyy).

• Vuoraus on muodostettu - ontto sylinteri. Tätä varten työkappale asetetaan lävistysmyllyyn, jossa tapahtuu metalliperforointia käyttäen erittäin voimakasta teräväkärkistä sauvaa (laiteohjelmisto), joka kulkee samanaikaisesti mittarullojen läpi.

Kiinnitä huomiota! Suurikokoisten putkien tai merkittävän seinämänpaksuuden tuotteiden valmistuksessa ei käytetä erikoiskoneita, vaan erikoispuristimia.

• Sitten kuoppa irtoaa vuorauksesta.. Useimmiten tämä tehdään käyttämällä hydrodynaamista asennusta - yksinkertaisesti sanottuna osa käsitellään vesisuihkuilla korkeassa paineessa.
• Lisäksi tuote voidaan altistaa lisäkuumennukselle, mutta joissakin tapauksissa materiaalilla ei ole aikaa jäähtyä ennen kuin plastisuus häviää., siksi tyhjä leikkaus syötetään seuraavaan operaatioon.

• Täällä tärkein osa koneistuksesta suoritetaan valssaamolla - kalibrointi ja venytys. Samalla kovetetut teräsrullat antavat putkelle vaadittavan muodon ja koon. Tämän tekniikan avulla valmistettavan putken seinämän maksimipaksuus on 75 mm.
• Kun tuotteen mitat on pienennetty suunnitteluun, osat jäähdytetään ja leikataan sitten koon mukaan, kovettuvat ja karkaisevat, jos GOST tarjoaa.
• Kovettuneet ja karkaistut osat saapuvat laadunvalvontavaiheeseen, jossa niiden lineaariset mitat analysoidaan ja mitataan tärkeimmät toimintaindikaattorit..

Toisten toimien järjestys riippuu siitä, mihin tarkoitukseen valmiita osia käytetään. Joissakin tapauksissa kierrätys, putkiholkkien ruuvitukset ja korroosionestokäsittely sisältyvät prosessiketjuun. Joten tuotteet ovat helpompia käyttää, mutta niiden hinnankorotukset.

Viileä tapa

GOST 8734 - 75: n mukainen saumaton teräsputki valmistetaan kylmän muodonmuutostekniikan avulla.

Tässä valmistusohjelma on jokseenkin erilainen:

• Laiteohjelmistoon saakka teemme kaiken samalla tavalla kuin kuumavalssattujen putkien lajit: lämmitämme aihioita, muodostamme holkin lävistysmyllyn tai puristimen avulla jne.

• Sitten holkki jäähdytetään vedessä samanaikaisesti poistamalla mittakaava.
• Seuraavassa vaiheessa putki kalibroidaan kylmävalssauksella. Tällöin rullat venyttävät ja ohentavat seinämiä, kunnes ne saavuttavat tarvitsemamme koon.
• Lisäksi voidaan suorittaa muita toimintoja, kuten hehkutus (lämpökäsittely), hapan etsaus, kuparipinnoitus, suojalakkojen levittäminen jne.

Kylmän muodonmuutosmenetelmän mukaisesti valmistetuissa putkissa voi olla seinämiä, jotka eivät ole paksumpia kuin 24 mm.

Valmistusstandardit

Kuumavalssattuja tuotteita koskevat vaatimukset

Artikkelin otsikkoon sijoitettu GOST 8732-78 säätää putkien valmistusta kuuman työskentelyn avulla.

Tämän standardin mukaan tuotteille asetetaan seuraavat vaatimukset:

• Pituus - 4 - 12,5 m. Pituus voidaan mitata ja mitata.

Kiinnitä huomiota! On sallittua valmistaa tuotteita, joiden mitat ovat moniulotteisia, ja jokaisen leikkauksen osalta on 5 mm: n pituus.

• Suurin sallittu poikkeama rakenteellisista mitoista on 10 mm tuotteille, jotka ovat korkeintaan 6 m, ja 15 mm putkia yli 6 m.

Myös raja-poikkeamia ulkohalkaisijasta säädetään:

• Nimellishalkaisija enintään 50 mm - enintään 0,5 mm ylös- tai alaspäin.
• Jopa 219 - 1 mm: n läpimitta tavanomaisella tarkkuusvalmistuksella ja 0,8 - suuremmalla.
• Yli 219 - 1,25 ja 1 mm.

Seinämän paksuuden toleranssit riippuvat myös halkaisijaltaan ja voivat olla 10-15% nimellisarvosta.

Kaarevuusvaatimukset ovat seuraavat:

• Putkille, joiden seinämänpaksuus on enintään 2 cm - enintään 1,5 mm / 1 juoksumittari.
• Tuotteille 2 - 3 cm - enintään 2 mm / 1 m.
• 3 cm ja enemmän - enintään 4 mm.

GOST: n mukainen valikoima saumattomia teräsputkia, joissa on kuuma muodonmuutos, sisältää erilaisia ​​tuotteita. Alla annamme vain ne, joita käytetään eniten aktiivisesti:

Kylmäputkien tuotannon standardit

GOST 8734 - 75: n vaatimuksia jäähdytetyistä valssilevyistä valmistetuille putkille säännellään:

• Mitattu pituus - 4,5 - 9 m.
• Mitatun pituuden putkien suurin sallittu poikkeama on + 10 mm.
• Mitattu pituus - 1,5 - 11,5 m.
• Leikkuutuotteen määrä - 5 millimetriä.

Kohdistus ulkohalkaisijaan:

• Putkille 4-10 mm -0,15 mm ylös- tai alaspäin.
• Tuotteille 10-30 - 0,3 mm.
• 30 - 50 - 0,4 mm.
• Yli 50 - 0,8 mm.

Seinämän paksuuden säätö suoritetaan näiden tietojen perusteella:

• Putket, joiden seinämä on vähintään 1 mm - poikkeama on 0,12 mm.
• Seinä 1-5 - enintään 10% nimellispaksuudesta.
• Seinä yli 5 - enintään 8%.

Kaarevuus toleranssit ovat myös melko tiukat:

• Osille, joiden osa on 4 - 8 mm - 3 mm per lineaarinen metri.
• Jopa 10 mm - 2 mm putkia kohti 1 m.
• Yli 10 mm - 1 mm per 1 m.

Seos on myös hyvin laaja. Samaan aikaan erilaisten seinäpaksuuserien ryhmät on erotettu selvästi:

Tärkeimmät edut ja haitat

Valssatut tuotteet, jotka on valmistettu saumattomalla tekniikalla, tarjoavat useita operatiivisia etuja.

Alla analysoimme niitä niistä, jotka ovat tärkeimpiä mestareille, jotka suorittavat viestinnän asennuksen omin käsin:

• Hitsauksen puuttumista osan seinässä pidetään oikeutetusti sen tärkeimpänä etuna. Koska materiaalilla on monoliittinen rakenne, siihen ei muodostu sisäisen stressin alueita, jotka ovat mahdollisesti vaarallisia tuotteen eheydelle. Niinpä saumaton putki selviää paljon paremmin kasvavalla sisäisellä paineella, joka kompensoi tehokkaasti paineen nousuja.

• Hiilen ja korkean seostetun teräksen käyttö lisää korroosionkestävyyttä. Tällaiset putket sietävät jopa pitkäkestoista kosketusta aggressiivisiin kemikaaleihin, ja seinämateriaali ei menetä ominaisuuksiaan.

Kiinnitä huomiota! Tämä pätee vain, jos teknologinen tuotantosykli järjestettiin GOSTin kaikkien vaatimusten mukaisesti. Tällöin osien karkaisun, karkaisun ja etsauksen laatu vaikuttaa merkittävästi materiaalin kestävyyteen ulkoisiin vaikutuksiin.

• Terästen käyttö molybdeenin, kromin ja muiden materiaalien lisäämisellä parantaa tuotteen lämmönkestävyyttä. Putket pystyvät selviytymään jopa erittäin voimakkaassa lämmityksessä, minkä ansiosta niitä voidaan käyttää tehokkaasti äärimmäisissä lämpötiloissa.

• Lämmönkestävyyden lisäämisvaikutus on myös putken lämpötilan muodonmuutoksen vähentäminen: järjestelmä osoittautuu melko vakaana, mikä mahdollistaa sen piilotetun asennuksen tehokkaan suorittamisen pelkäämättä viimeistelyn loppumista.
• Toinen etu on erittäin laaja valikoima. Yllä olevat taulukot annettiin putkien halkaisijan ja seinämän paksuuden suhteen kanssa, mutta on muistettava, että ne sisältävät vain suosituimpia kokoja. Käytännössä löydät lähes minkä tahansa osan putken.

Mitä tulee miinuksiin, ne ovat hyvin ehdollisia:

• Ensinnäkin tuotteissa, joissa on paksut seinät, joilla on usein suuri massa. Tämä asettaa suunnittelijalle varsin tiukat rajoitukset, koska rakenteen kantavuusominaisuuksien on vastattava kuormaa.
• Toiseksi useimpien putkien joustavuus on hyvin alhainen. Tämä ei yleensä aiheuta ongelmia, mutta putkilinjan asennuksessa tai korjaamisessa voi syntyä vaikeuksia, kun suuttimia asennetaan vaikeasti saavutettavissa oleville alueille. Tällaiset kysymykset ratkaistaan ​​yleensä suunnitteluvaiheessa.
• Lopuksi myöskään kysymystä tuotteiden hinnasta ei voida kutsua yksiselitteiseksi. Laadukkaat saumattomat putket ovat melko kalliita materiaaleja, mutta usein suorituskykyvaatimukset eivät jätä meille valinnanvaraa: meidän on ostettava ne. Toisaalta luotettavuus ja kestävyys kompensoivat korkeat kustannukset.

johtopäätös

GOST on noudatettava tiukasti kylmän ja kuumavalssauksen saumattomia teräsputkia. Ainoastaan ​​tässä tapauksessa tuotteet täyttävät korkeat laatuvaatimukset ja pystyvät selviytymään suurista käyttökuormituksista. Tämän artikkelin video sisältää useita lisätietoja tällaisista tuotteista, jotta putkilinjojen kanssa työskentelevien päälliköiden olisi tutkittava huolellisesti.
