Ehdolliset putken läpivienti - tämän parametrin ominaisuudet
Putkilinjan nimellisarvo on nimellinen parametri, joka heijastaa järjestelmän kapasiteettia, joka on ohjeistus suunnittelussa ja asennuksessa, koska on välttämätöntä valita putket ja liitokset, jotka sopivat parhaiten toisiinsa. On syytä huomata, että tämä indikaattori tarkoittaa keskiarvoa, koska se pyöristetään aina ylös- tai alaspäin, niin että saatu arvo vastaa GOST: n normeissa esitettyjä standardeja.
Järjestelmän perusparametrit
Tiettyjä viestintää karakterisoitaessa käytetään vain ehdollista kulkua, tämä indikaattori ei riitä, koska useammin se ei vastaa tarkasti todellisia mittoja. Suunnittelun ja asennuksen aikana voidaan ottaa huomioon useita arvoja:
| Nimellishalkaisija | Itse asiassa tämä on sama kuin ehdollinen kulku, arvo on aina arvioitu ja useimmiten ei vastaa todellisia lukuja. Yhteinen nimitys on lyhenne "Du", sillä se voi johtaa tietyn järjestelmän ominaisuuksiin. Itse asiassa projektin dokumentaatiossa on usein vain tämä parametri, ja tiettyjen putkien ja varusteiden vaihtoehdon valinta riippuu kohteen ominaisuuksista |

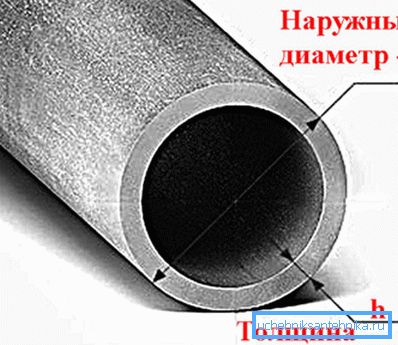

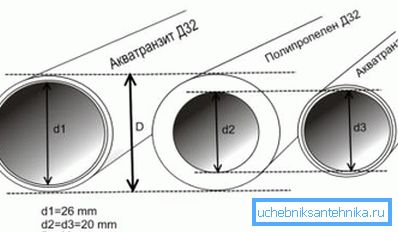

| Ulkohalkaisija | Tämä on tarkka indikaattori, joka heijastaa putken todellista kokoa ja voi poiketa huomattavasti DN: stä, varsinkin kun käytetään paksuseinäisiä PVC-putkia tai alumiinia. Tämä tekijä on otettava huomioon, jotta viestintä voidaan sijoittaa eri tiloihin ja kun valitaan matala syvyys |
| Sisähalkaisija | Itse asiassa juuri tämä luku vastaa parhaiten putkilinjan kapasiteettia. Sisäisen ontelon koon laskeminen on hyvin yksinkertaista: seinäpaksuus otetaan pois ulkohalkaisijasta, viimeisenä keinona, voit käyttää paksuutta - tämä määrittää parametrin hyvin nopeasti ja tarkasti |
Laskutekniikat ja tärkeät vivahteet
Selvitimme, mitä ehdollinen kohta on, nyt on tarpeen tarkastella asiaa tarkemmin ja yksityiskohtaisemmin.
Kiinnitä huomiota! Kaikki tarvittavat tiedot, jotka heijastavat tärkeitä indikaattoreita, kuten putkilinjojen, liitäntäsolmujen ja liittimien läpikulku, sekä saniteettijärjestelmien ja putkiin liitettyjen laitteiden tarvittavat ominaisuudet, näkyvät GOST 28338-89: ssä. Kyseinen säädös on tärkein asiakirja, joka ohjaa kaikkia rakennus- ja suunnitteluorganisaatioita.
Mittausjärjestelmät
Markkinoilla on tuotteita, joiden fyysiset mitat on merkitty eri tavalla:

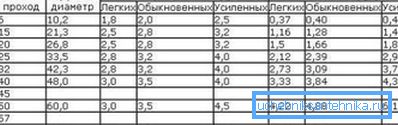

- Jos ostat metalliputkia kaasuputkille ja vesihuoltoon, niin todennäköisimmin niiden indikaattorit ilmoitetaan tuumina.. Tämä on yleisesti hyväksytty mittausjärjestelmä, jota käyttävät sekä asiantuntijat että myyntiorganisaatiot. Jos koko järjestelmä koostuu metallista, ei ole mitään ongelmia, koska liitososissa on tuumainen merkintä.
- PVC: stä, polyeteenistä, polypropeenista, metalli-muovista ja muista polymeerimateriaaleista valmistetut tuotteet on merkitty eri tavalla, kaikki indikaattorit on merkitty millimetreinä. On tärkeää valita putken oikea halkaisija - ehdollisen kulun pitäisi olla riittävä varmistamaan tämän tai kyseisen aineen tai viemärien keskeytymätön syöttö. On parasta hakea neuvoja päteviltä ammattilaisilta, mikä auttaa välttämään virheitä.

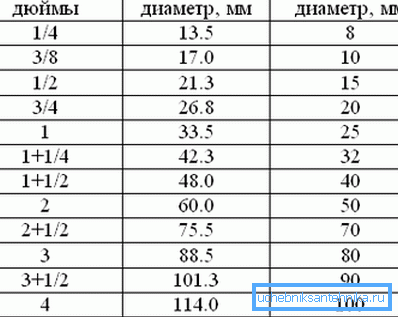

Kiinnitä huomiota! Hyvin usein kysytään, kun metalli- ja muoviputket on liitettävä, koska joidenkin koot ilmoitetaan tuumina, ja toinen - millimetreinä. Tämän menettelyn yksinkertaistamiseksi voit käyttää alla olevaa taulukkoa. Niinpä voit helposti selvittää, mitä tuotteita hankitaan, jotta ne voivat noudattaa kaikkia viestinnän parametreja.
Tarkasteltavan indikaattorin arvo
Putkien ehdollisen kulun määritelmä on erittäin tärkeää, jos teet kaiken työn omin käsin:

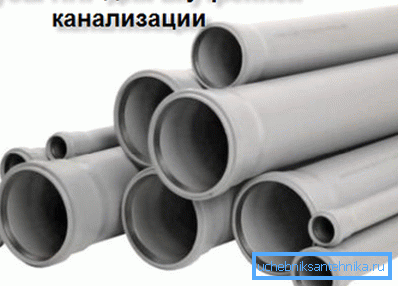

- Ensinnäkin järjestelmän suorituskykyindikaattorit riippuvat suurelta osin halkaisijasta. Jos viemäriputki on liian kapea, se virtaa jatkuvasti, mikä voi johtaa nopeaan tukkeutumiseen ja jopa tunkeutumiseen huoneeseen putkityökalujen kautta, mikä on erittäin epätoivottavaa. Pienellä putken koolla taloa ei toimiteta laadullisesti vedellä, ja lämmityksen tapauksessa voi käydä ilmi, että parametrit ovat liian alhaiset.
- Toiseksi, riippuen koosta, hinta vaihtelee huomattavasti. Liian suurten halkaisijoiden käyttö on usein epäkäytännöllistä ja jopa kallista (esimerkiksi lämmitysjärjestelmässä lämmönsiirtovolyymin määrä kasvaa huomattavasti ja sen lämmittämiseen käytetään paljon enemmän energiaa).
Jos hanke on jo kehitetty, on parempi varmistaa, että tämä on oikein ja että se on standardien mukainen, ja siksi on parempi ottaa yhteyttä asiantuntijoihin, koska mikään ohje ei kerro ongelmista, joita voi ilmetä viestinnän toiminnassa.
johtopäätös
DU-indikaattorin asianmukainen laskeminen tarkoittaa putkilinjan jatkuvan toiminnan varmistamista ja epäonnistumisten ja häiriöiden todennäköisyyden vähentämistä. Tämän artikkelin video kertoo sinulle joitakin tärkeitä seikkoja, jotka koskevat käsiteltävää aihetta.
