Butt-weld -putken hitsaus: tekniikka ja laitteet

Tässä artikkelissa kerrotaan, miten putken hitsaus suoritetaan. Se ei tee teeskentelyä täydelliseksi: se on vain tekijän pyrkimys esittää tietonsa ja käytännön kokemuksensa lisäämällä se lukijan tiedon matkatavaraan. Meidän on tutustuttava eräisiin hitsaukseen käytettävän tekniikan ja laitteiden vivahteisiin.

Putkien tyypit

Mikä suosituista materiaaleista, joita käytetään putkilinjojen rakentamiseen eri tarkoituksiin, on keitetyt?

• teräs. Niiden liittämiseksi kenttään kaasulla (asetyleeni) ja sähkö- tai valokaarihitsauksella.

Kuitenkin: esimerkiksi vesihuollot, joissa on parempi kokata kaasulla, jossa on hihat - pistokeliitännät. Sulatushitsauslanka täyttää holkin sisäpinnan ja putken ulkopinnan välisen tilan; johtuu sauman suuremmasta paksuudesta, joka pystyy kestämään korroosiota.

• muovi. Tarkka - polyeteeni- ja polypropeenipaine. Huomattavasti eksoottiset (kuten polybuteeni (PB) tai polyvinyyli denfluoridi (PVDF)) löytyvät (ja vastaavasti valmistetaan). Samalla putkiliitosten hitsausta käytetään pääasiassa suurten läpimittaisten putkistojen osalta; pienille osille käytetään kytkentäliitoksia.

teräs

Tarkastellaan molempia teräsputkien hitsausmenetelmiä.

kaasu

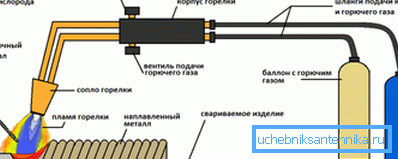

Kaasun hitsaajan päätyökalu on laite, joka koostuu polttimesta, sylintereistä - asetyleenistä ja happi- ja korkeapaineletkuista.

Suojavarusteista vaadittavat lasit ja tiheä palonkestävä materiaali. Leikkuu- ja kiinnitysosien osalta poltin voidaan korvata leikkurilla, joka poikkeaa polttimesta leikkaussuuttimen avulla (sen avulla voit luoda kapean hapen virtauksen korkeassa paineessa polttimen sisällä).

Miten hitsaat kääntöputkiliitokset?

1. Poltin on säädetty vakaan taskulamppuun, jonka koko pituus on kirkas. Savuinen ja tumma, sininen, liekki on yhtä hyödytön: ensimmäisessä tapauksessa asetyleeni ei palaa kokonaan hapettimen puuttumisen vuoksi, toisessa tapauksessa hapen ylimäärä johtaa jälleen lämpötilan laskuun.
2. Päät (mieluiten irrotetut) on lämmitetty pienellä alueella siihen asti, kun teräs on sulanut.
3. Hitsauslanka tuodaan hitsattujen päiden väliseen rakoon ja siitä sulavat tippat puhalletaan sulatetun pinnan pinnalle, jolloin muodostuu silta liitettävien osien välille. Kiertämällä vyöhykettä hitsaaja muodostaa yhtenäisen sauman koko kehän ympärille.

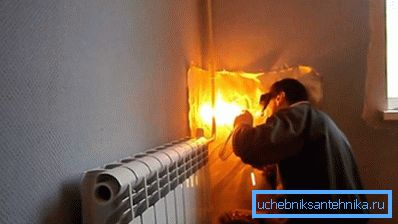

Miten kiinteän putkiliitoksen hitsaus seinien ja muiden rakenteiden läheisyyteen, jotka eivät salli takapäätä?

• Tavallisen peilin avulla. Se asennetaan siten, että putken takapuoli on näkyvissä.

Tärkein ongelma on tässä, että hitsaajan on vaikea sopeutua näkyvien liikkeiden spekulaatioon; kyky tulla pitkä kokemus. Jos yrität ensimmäistä kertaa hitsata kiinteää saumaa omin käsin, on parempi olla yrittämättä tehdä tätä työtä peilillä.

• Putken etupuolella leikatun ikkunan läpi. Sauman takapuoli keitetään sisälle, jonka jälkeen ikkunan fragmentti taivutetaan alkuperäiseen asentoonsa ja keitetään.

Miten pahamaineinen holkki hitsataan? Kyllä, aivan kuten pusku. Ainoa hienovaraisuus on putken korkealaatuinen lämmitys: jotta liitäntä olisi vahva, sen pinta on sulatettava.

sähkö-

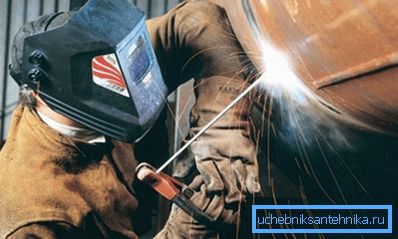

Tällöin työkalut ovat hitsausmuuntaja, elektrodin pidin ja johdinpari. Suojavarusteet vaativat dielektrisiä kintaita, paksuista, palamattomista materiaaleista valmistettua pukua ja peitettyä lasia sisältävää naamaria (katso myös Polymer-putkien artikkeli: kuinka valita sopiva materiaali teknisten verkkojen järjestämiseen).

Huomaa: sähkökaari säteilee hyvin laajalla spektrialueella. Oleellinen osa säteilyä on ultravioletti. Yritetään kokata silmäyksellä ilman silmälaseja sinulle unettomia öitä, koska palanut verkkokalvo on voimakkaasti halkeiltu; henkilö saa myös vakavia palovammoja, jotka ovat samanlaisia ​​kuin auringon.

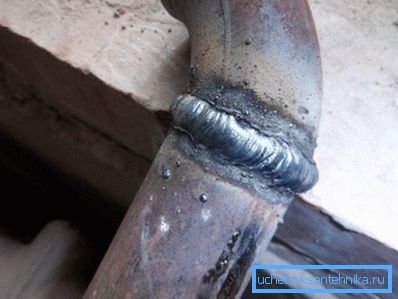

Menetelmän ydin on elektrodin ja hitsattavien osien välisen vakion tai keskeytetyn kaaren luominen, joka johtuu siitä, että muuntaja luo merkittävän mahdollisen eron. Kaari sulaa liitettävien osien reunat; samanaikaisesti elektrodin metalli siirretään hitsauskenttään muodostaen sauman.

Itse asiassa hitsaajan taiteessa on suurimmaksi osaksi kyky ylläpitää kaarta, estäen elektrodien tarttumisen osiin matalalla hitsausvirralla tai polttamalla ne liian korkealle.

Hitsauselektrodit on varustettu ei-johtavalla materiaalilla.

Sen tehtävä on kaksinkertainen:

• Päällyste toimii dielektrisenä aineena, joka mahdollistaa sytytyskaaren sytyttämisen. Muussa tapauksessa hitsaajan on pidettävä polttava elektrodi pysyvällä etäisyydellä saumasta, joka on mielestäni epärealistinen.
• Lisäksi, kun se palaa, se muodostaa kuonan hitsin pinnalle ja suojaa siten sulaa metallia ilmakehän hapen liialliselta kemialliselta aktiivisuudelta. Esimerkiksi hiilen palaminen metallien kiehumisen aikana on täysin kyky tehdä sauma liian joustavaksi. Jäähdytyksen jälkeen kuonaa, jolla on alhainen mekaaninen lujuus, voidaan helposti poistaa pinnalta vasaralla, valita tai puhdistaa hiomakoneella.

turvallisuus

Mitä perusvarotoimenpiteitä tulee noudattaa hitsaustöiden suorittamisessa kaasu- ja sähköhitsauksella?

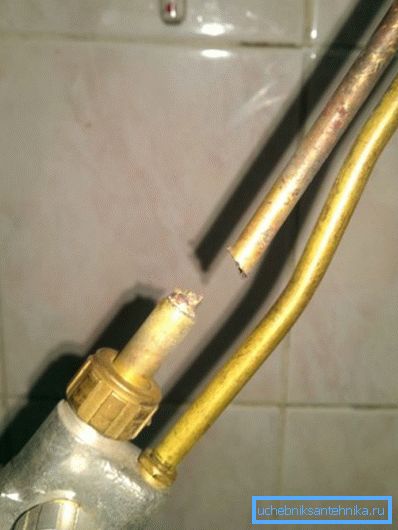

• Pidä polttimen tai polttimen kärki puhtaana. Sen tukkeutuminen metallisilla roiskeilla voi aiheuttaa päinvastaisen vaikutuksen kaasuseoksen räjähdyksellä letkuissa.

• Varmista liitosten liitosten tiiviys. Asetyleenin vuotaminen ja sytytys (tai propaani, jota käytetään metallien leikkaamiseen) voi vahingoittaa molempia letkuja, jotka suljetussa tilassa johtavat räjähtävän seoksen nopeaan kertymiseen.
• Tarkasta, ettei sylinterien nostureissa ole vuotoja käytön ja varastoinnin aikana. Mikä on tämän opetuksen syy - luulen, että et voi selittää.
• Vältä työskentelyä öljyttyissä vaatteissa ja erityisesti öljyttyissä käsineissä. Polttoaineiden sytyttämiseksi ja voiteluaineet eivät tarvitse edes liekkiä: riittävä kosketus puhdasta happea.

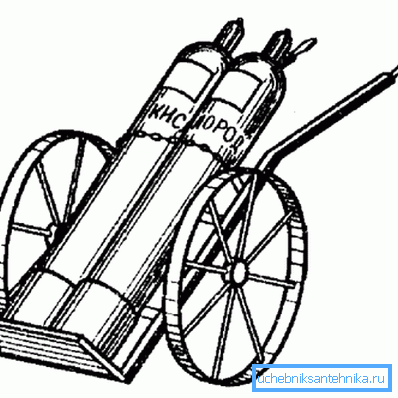

• Käytettäessä sylintereitä, käytä veto- tai vaunua. Sylinteri, joka putoaa venttiilin avulla, todennäköisesti muuttaa sen hallitsemattomaksi rakettiheittimeksi, joka painaa hieman vähemmän kuin senttimetri.

• Sylinterien lastauksen aikana on syytä poistaa kaikki korut, ennen kaikkea vihkisormukset. Kysyntä voi tuntua koominen, mutta se on kärsinyt monien hitsaajien kokemuksesta, jotka ovat menettäneet sormensa venttiilin kiinnittyneen renkaan takia.
• Kaikki sähköhitsaukset suoritetaan kuivalla lattialla. Metallipohjassa on käytettävä kumimattoja.
• Putkisto ennen hitsaustyötä ei ole kytketty pois päältä vaan myös hävitetty. Kiehuva vesi voi aiheuttaa vakavia palovammoja sekä sähköiskun, kun iskee hameen ja pidikkeeseen.

muovi

Miten polyeteeniputkien ja polypropyleenituotteiden tukihitsaus on? Oh, teräksellä tehdyllä työllä, sillä ei ole mitään tekemistä. Menetelmän ydin on yhdistettyjen päiden sulaminen ja niiden yhdistäminen pieneen puristimeen.

Lisätyötä tehdään molekyylidiffuusiolla - sinun ei tarvitse vain koskettaa liitosta jonkin aikaa.

Entä kytkentäliitännät? Periaate on samanlainen; Ainoa ero on se, että yhdistettyjen putkien päät eivät ole hitsattuja, vaan putken esipuhdistettu ulkopinta ja sisäpuoli - kytkimet.

Milloin käytetään hitsaushitsausta ja milloin kytkimet ovat käytössä?

Se on yksinkertaista: muoviputken työntämiseksi sen halkaisijan tulisi olla vähintään 50 mm ja seinämän paksuuden tulisi olla vähintään 4 mm.

laitteet

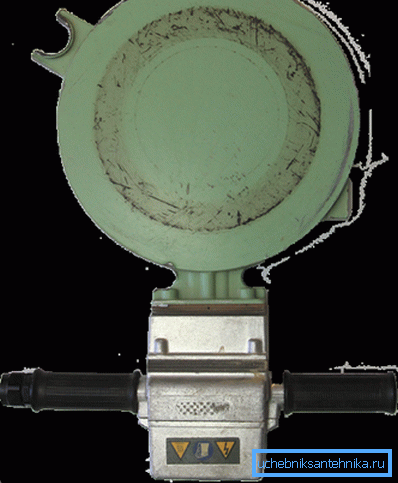

Yksinkertaisin pakkauslaite polyeteeniputkien hitsaamiseksi on ns. Peili, litteän pannukakun muodossa oleva lämmityselementti. Usein käytetään tässä kapasiteetissa yleisiä juottimia, jotka mahdollistavat kytkentäliitosten tekemisen: niiden litteä lämmitin toimitetaan suuttimilla eri läpimittaisia ​​putkia ja liitoksia varten.

Tärkeää: koska tällaiset laitteet eivät tarjoa tarkkaa keskittämistä, käsikäyttöisissä juotosraudoissa olevien polyeteeniputkien tukihitsaus on sallittua vain matalapaineisiin putkistoihin (kesän vesijohtoputket, pienen läpimitaltaan painovoimavedet).

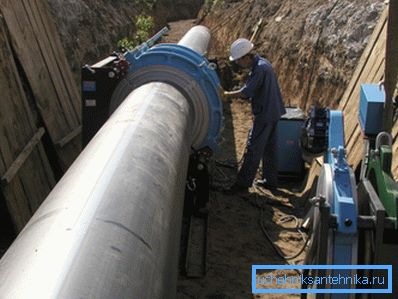

Vakavampi hitsauslaite mahdollistaa putkien mekaanisen keskittämisen ja kiinnityksen. Kun putkilinjan halkaisija on 250 millimetriä, hydrauliikan on päästävä pelastamaan: koska sekä läpimitta että seinämän paksuus ovat riittävän suuria, jotta varmistetaan tarkka kohdistus ja kiristys ilman sen apua on hyvin ongelmallista.

tekniikka

Mikä on tekniikka, jossa putken halkaisija on suuri (yli 150–200 mm)?

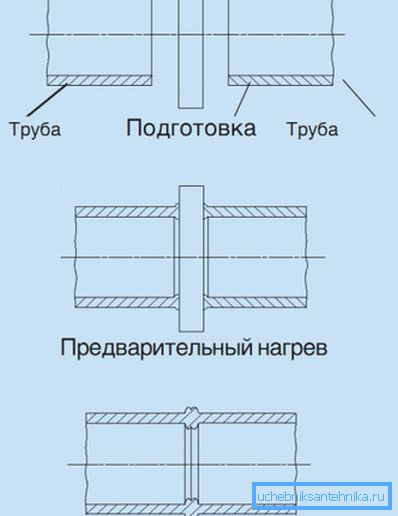

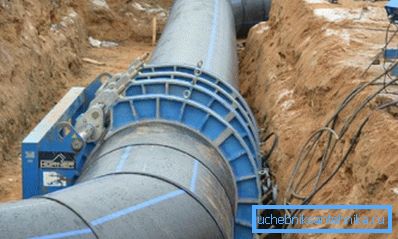

• Putket on asennettu rengasliittimiin ja keskitetty.
• Niiden päät on leikattu mekaanisesti.
• Rajan kohdistus ja koko tarkistetaan.
• Lämmityselementti lämmittää päät, minkä jälkeen se poistetaan lämmitysvyöhykkeestä.
• Putket liitetään paineen alla. Kiristysvoima on noin 1,5 kgf / cm2.
• Jäähdytyksen jälkeen sula (sulatteesta suulakepuristettu sulate) poistetaan; rajapinta on maadoitettu.

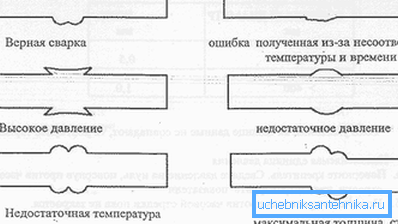

Lämmityselementin lämpötila ja lämmitysaika määräytyvät hitsattujen putkien seinämän paksuuden mukaan. Tässä on polyeteenistä valmistettujen putkien liitosten hitsausnopeus koko paksuusarvoalueelle.

Tietenkin on olemassa useita hienovaraisuuksia.

• Pohjan, jolle hitsaus suoritetaan, on oltava jäykkä ja estettävä siirtyminen, kun sauma jähmettyy. Puulevyillä käytettiin puisia kilpiä.
• Suurin aksiaalinen siirtymä ei saa ylittää 1/10 seinämän paksuudesta.
• Tuulisessa säässä putkien takapäätyjä hiljaa, jotta vältetään vedot, jotka voivat aiheuttaa sauman epätasaisen kuumentumisen.
• Ennen kiinnittämistä putkien päät tulee pyyhkiä nukkaamattomalla liinalla.
• Liitettyjen putkiosien merkinnät, kun ne on kiinnitetty runkoon, on oltava yhdessä rivissä ja katsottava ylempään pallonpuoliskoon.

Mitä HDPE-putkien hitsaus hitsaa näyttää käsityökaluja käytettäessä?

Periaate on sama:

1. Liitettyjen putkien päät päättyvät tiukasti suorassa kulmassa pituusakseliin nähden.
2. Ne ovat samanaikaisesti ja tiukasti suorassa kulmassa, kun niitä painetaan 20 - 20 sekunnin ajan 220 ° C: seen kuumennettua peiliä vasten.
3. Sitten päät, joilla on voimaa, painetaan toisiaan vasten ja pidetään tässä asennossa 40-60 sekuntia.
4. Terä poistetaan täydellisen jäähdytyksen jälkeen terävällä veitsellä.

hinnat

Kuinka paljon PND-putkiliitoksen hitsaus maksaa teollisuuslaitteilla?

Hinta ennustettavasti riippuu putkilinjan halkaisijasta. Annamme tarjouksen yhdeltä Moskovan yritykseltä.

johtopäätös

Kuten jo mainittiin, lukijalle esitetyn materiaalin ei katsota kattavan kaikkia mahdollisia teknologioita ja ratkaisuja. Tämä on vain kirjailijan yritys jakaa hänen vaatimaton kokemus ja tietämys (lue myös artikkeli Viniplast putki - ominaisuudet ja laajuus).

Kuten tavallista, lisätietoja löytyy tämän artikkelin liitteenä olevasta videosta. Onnea!
