Brick savupiipun putki: ymmärrämme rakentamisen tekniikan

Teknologian kehittymisestä huolimatta ei tule, kattilaa tai takkaa voi tehdä ilman savupiippua, jossa polttoaineena käytetään hiiltä, ​​puuta tai kaasua. Kyllä, niiden suunnittelussa on tullut monimutkaisia, joten niiden ei tarvitse pelätä korroosiota, kondensoitumista ja vastustaa nokkimääriä. Tässä artikkelissa kerrotaan, miten perinteinen tiilipiippu, joka on kaikille tuttu varhaislapsuudesta, tehdään.

Mökinrakentamisen rakennusbuumi on kirjaimellisesti katsonut koko maan, ja samaan aikaan kiinnostus takkeihin ja uuniin on jälleen herännyt. Monet yrittävät toistaa lämmityslaitteita taloissa vanhojen kanonien mukaan, vaikka nykyäänkin on melko vaikeaa.

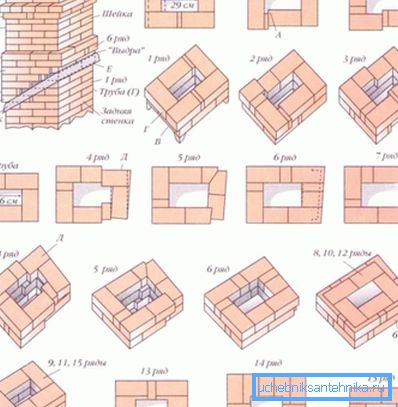

Itsekantava tiilikammi

Valitettavasti ei niin usein tänään löydy joku, joka voi tehdä tiilipiippuja, joten puhumme nyt siitä, miten tehdä tällainen savupiippu omassa talossasi, jonka hinta ei osu perheen budjettiin.

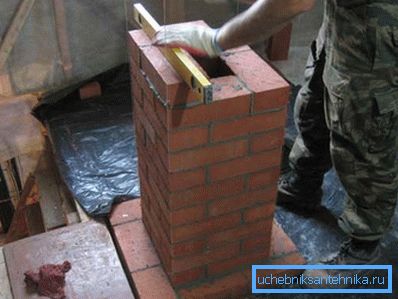

Muurattu savupiippu ullakolla

laite

Ennen liiketoiminnan aloittamista sinun on tiedettävä yleisesti, mitä meidän on käsiteltävä. Meidän tapauksessamme, mitä elementtejä pitäisi olla tiili-uunin putki. Samalla on sanottava, että ei ole aivan oikein olettaa, että riittää vain suorakulmaisen putken taittaminen.

Suuttimen putki Suunnittelu sijaitsee aivan alussa ja asennetaan suoraan uuniin. Se voidaan varustaa salvalla, joka koostuu 5-6 rivistä.
Kaulan fluffi Laajennus tehdään siten, että savupiipun pääkanavan poikkileikkaus ei muutu.
Leikkaus tai nukan Laitetaan omilla käsillään useilla riveillä. Sen avulla voit laajentaa putken ulkopintaa.
rinta Muodostettu ullakolle ja on yleensä suora osa savupiippua, joka lähestyy kattoa.
saukko Putken laajennus kaikilta sivuilta 100 mm. Joten voit suojella ullakon tilaa sateelta ja lumelta, joka voi tunkeutua sinne halkeamien läpi. Jos sitä ei tehdä, kosteus tuhoaa vähitellen katon tukirakenteet.
Putken kaula Se sijaitsee saukkoalueen yläpuolella ja on tasainen alue.
Savupiippu Laajennettu ulkopinta. Jos haluat suojata savupiipun sisäpuolella, voit asentaa metallisen korkin tai siiven. Voit lisätä merkittävästi vetoputkea putkessa, jos se on valittu oikein.

Vinkki: tiiliputki suoritetaan siten, että sisähalkaisija on koko pituudeltaan sama.

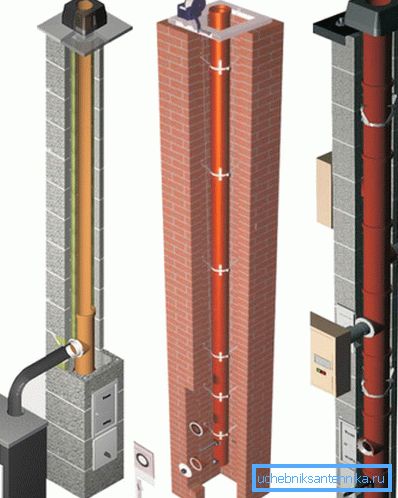

Miten siirtyä tiiliputkesta voileipään

Muurausprosessi

Kun olemme oppineet tulevaisuuden suunnittelun pääosista, on aika aloittaa pääosa työstä. Valmistaudu siihen kaikki tarvittavat työkalut ja materiaalit.

piirustus

Tänään poistamme savupiipun vakiomallin, vaikka muita vaihtoehtoja on riittävästi. Tässä tapauksessa se soveltuu paitsi uunille myös takalle. Jos asennat metalliseoksen erikoisseoksesta, on helppo kääntää savupiippu kattilalle, joka käyttää kaasua työhön.

Kuvassa - tavallisen tiilipiipun järjestelmä

Vihje: saukko ja pörrö voidaan asettaa toisin, se riippuu katon kaltevuuden kulmasta ja savupiipun sijainnista viimeksi mainitun suhteen.

Älä unohda, että vuorauksen saumojen paksuus vaikuttaa suoraan kanavan kokoon.

Miten savupiippu kaasutiilikattilaan

Aloita makaaminen putkella, tiukasti tiilikäsittelyä noudattaen. Sen ei pitäisi saavuttaa noin 5-6 rivin päällekkäisyyttä. (Katso myös artikkeli Liesi putki: ominaisuudet.)

Muodosta leikkaus ja nousuputki

Tee leikkauksen kaula (leikkaus).

Alla olevat ohjeet kertovat, miten se tehdään oikein:

  1. Käytä savukanavan 5 tiiliä, sen sisäinen koko on 270x140 mm, ulompi 450x590 mm, tiilien puolikkaiden ja neljännesosien ansiosta.

Vinkki: aseta tiililevyt kanavaan säilyttääkseen sen kokoa.

  1. Kolmas muurausrivi on 650x510 mm. Sen pitäisi olla myös tiililevyjen sisällä, niiden paksuus on noin 60 mm. Jos katsot sisältä, huomaat, että leikkaus alkoi hankkia tarvittavan muodon.
  2. Seuraavan rivin koko - 710x570 mm, sisällä, aseta tiilet jopa 100 mm paksuiksi.
  3. Aseta viides ja kuudes rivi tiilillä, unohtamatta tiukasti pukeutumista.

Vinkki: jos tarpeen, voit tehdä edellä mainitun leikkauksen.

Tee reikään kattoon niin, että voit tuoda nousuputken ulos. Ota hänet katon läpi. Loput työ tehdään suoraan katolla.

Tällöin nousuputken asettamista tulisi jatkaa, tarkkailemalla tiiviisti pukeutumista, ja se tulisi tehdä katon yläpuolella 1-2 tiilirivillä.

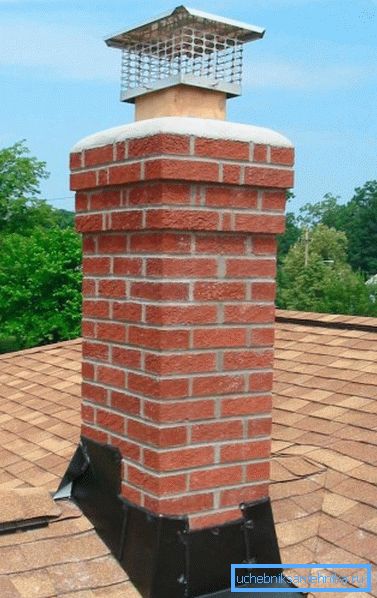

Tiiliputki kaasukattilaan

saukko

Sinun täytyy sijoittaa yhdeksän riviä, ja jokaisen seuraavan ulkohalkaisijan tulee olla neljännes enemmän kuin edellinen.

Älä unohda työn aikana savukanavan sisäisiä mittoja, ts. poista tiililevyt siten, ettei se kaventu tai laajene.

  1. Kun olet asettanut kaksi ensimmäistä riviä, sinulla on etuosa, reunat eivät muutu.
  2. Kolmannessa vedä tiilet ulos, nosta saukon leveyttä, kääntämällä etuosan sujuvasti rakenteen sivuille.
  3. Neljännessä rivissä lisää sivukulmien pituutta.
  4. Viidennen ja kuudennen rivin pitäisi lopulta sulkea katon ja savupiipun välinen aukko lisäämällä sivuprojektioiden pituutta.
  5. Seitsemäs rivi - sivuprojektioiden asettamisen päättyminen.
  6. Kahdeksas ja yhdeksäs rivi - neljännen ulokkeen asettaminen, älä unohda tiiliä sitomista ja valita oikein savukanavan tiililevyt.

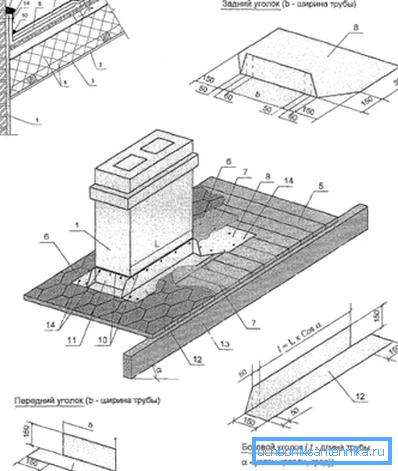

Katon liittymä tiiliputkeen, jossa on metallikulmat

Kaulan ja kärjen asettaminen

Kymmenes rivi on suunniteltu muodostamaan savupiipun kaula. Sen koko on suorassa suhteessa sen korkeuteen.

Vinkki: älä unohda noudattaa kaikkia vaatimuksia ja standardeja, jotka koskevat putken korkeutta katon yläpuolella, koska tämä vaikuttaa suoraan takan ja uunin suorituskykyyn.

Tee kärki kaulan muodostumisen jälkeen. Työ ei poikkea sumeasta, niin paljon vaivaa ei ole. Tämän jälkeen valitse ja asenna siihen korkki tai flygark.

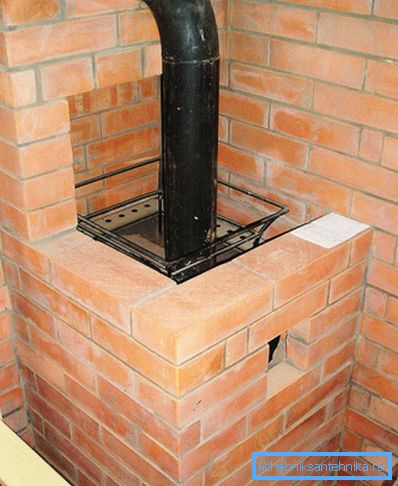

Tulo metalliuunin tiiliputkeen

johtopäätös

Pakokaasujen poistaminen uuneista, takoista tai kattiloista on tärkeä askel lämmön tuottamisessa. Tässä tapauksessa on noudatettava vaatimuksia ja määräyksiä, jotta varmistetaan turvallinen vuorovaikutus lämmityslaitteen kanssa. (Katso myös artikkeli Jätevedet mökissä: ominaisuudet.)

Tässä artikkelissa on tarkasteltu tavallista tiilipiippua, joka löytyy tänään monista yksityisistä mökistä. Tämän artikkelin video auttaa sinua löytämään lisätietoja tästä aiheesta.
